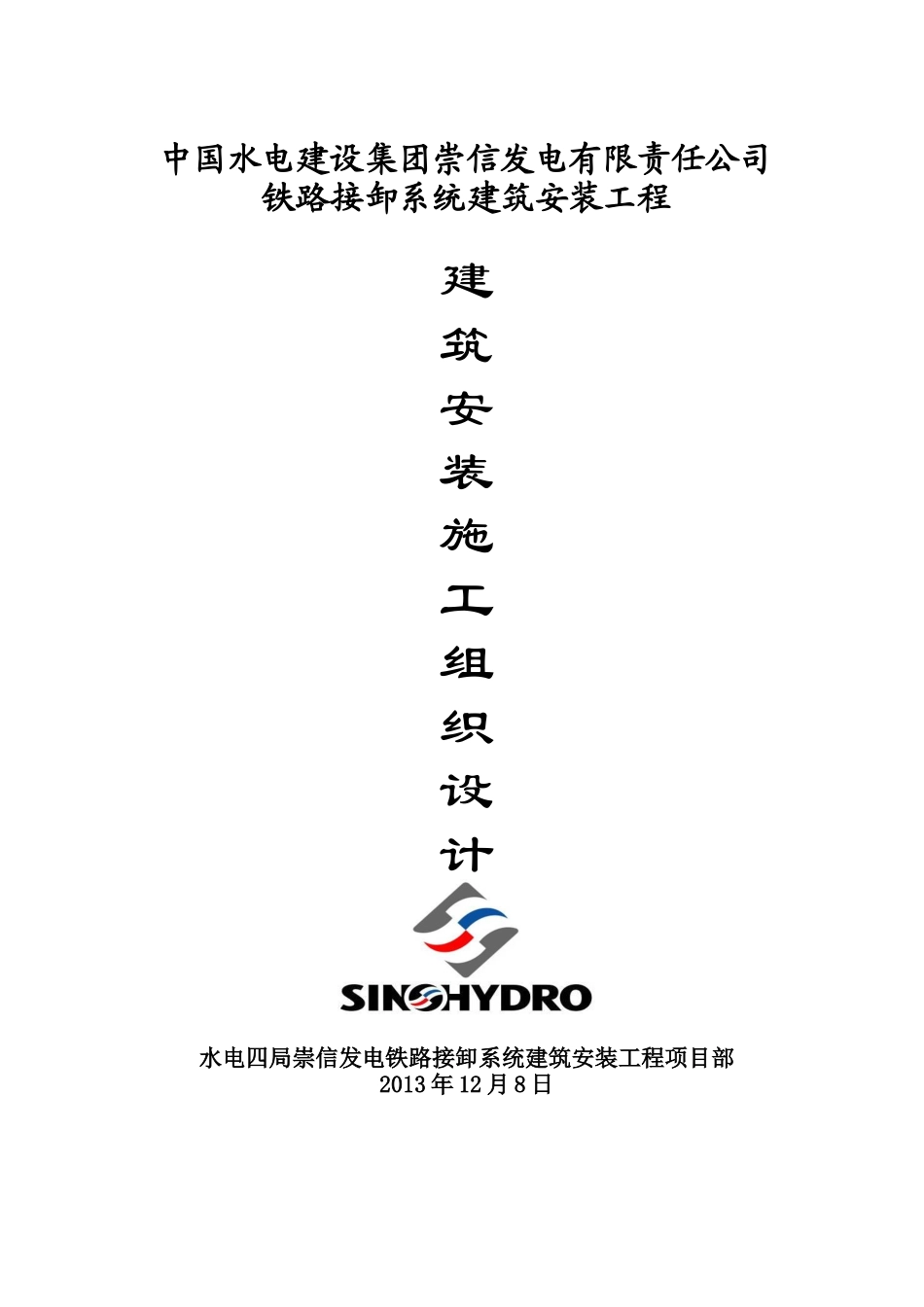

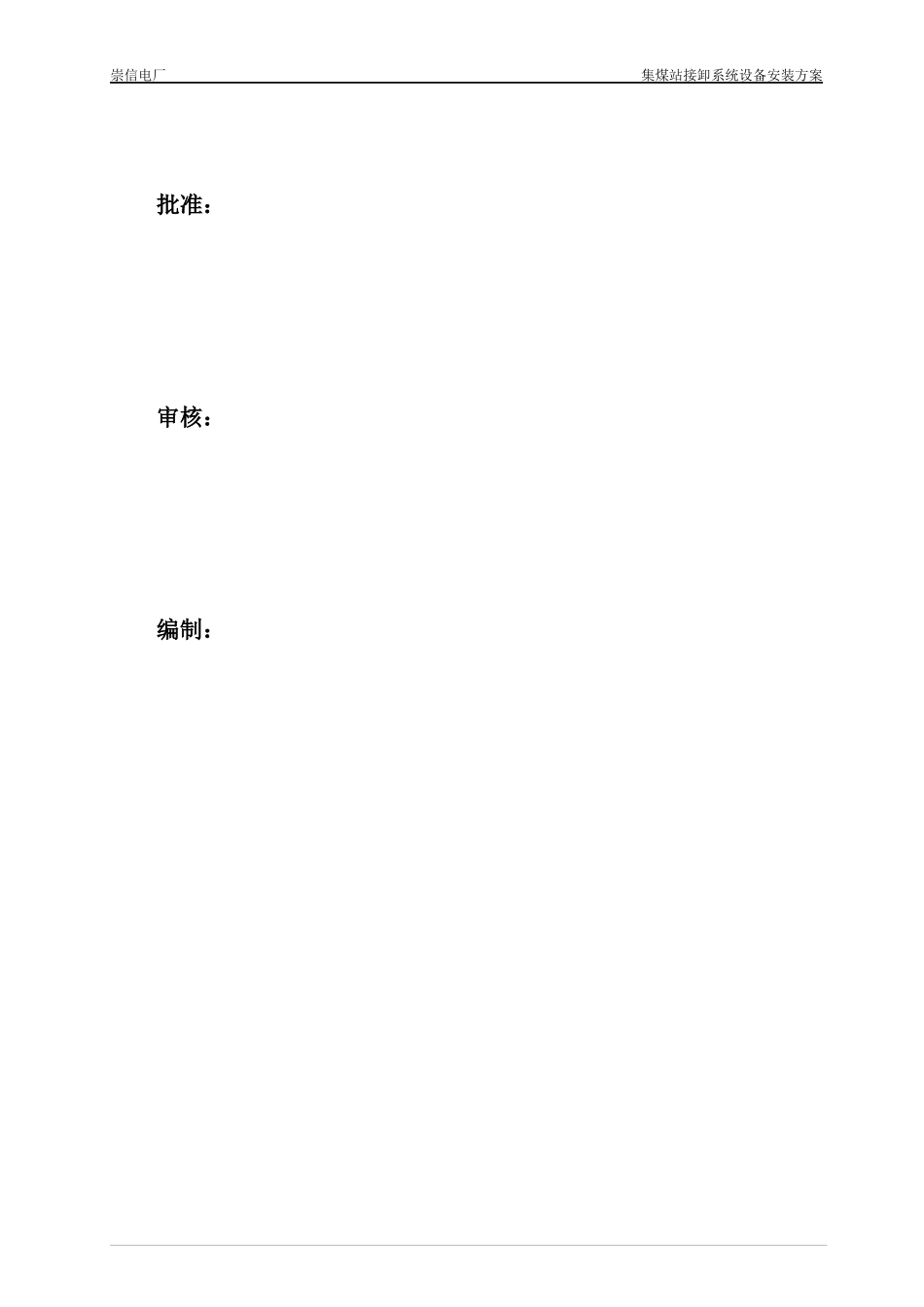

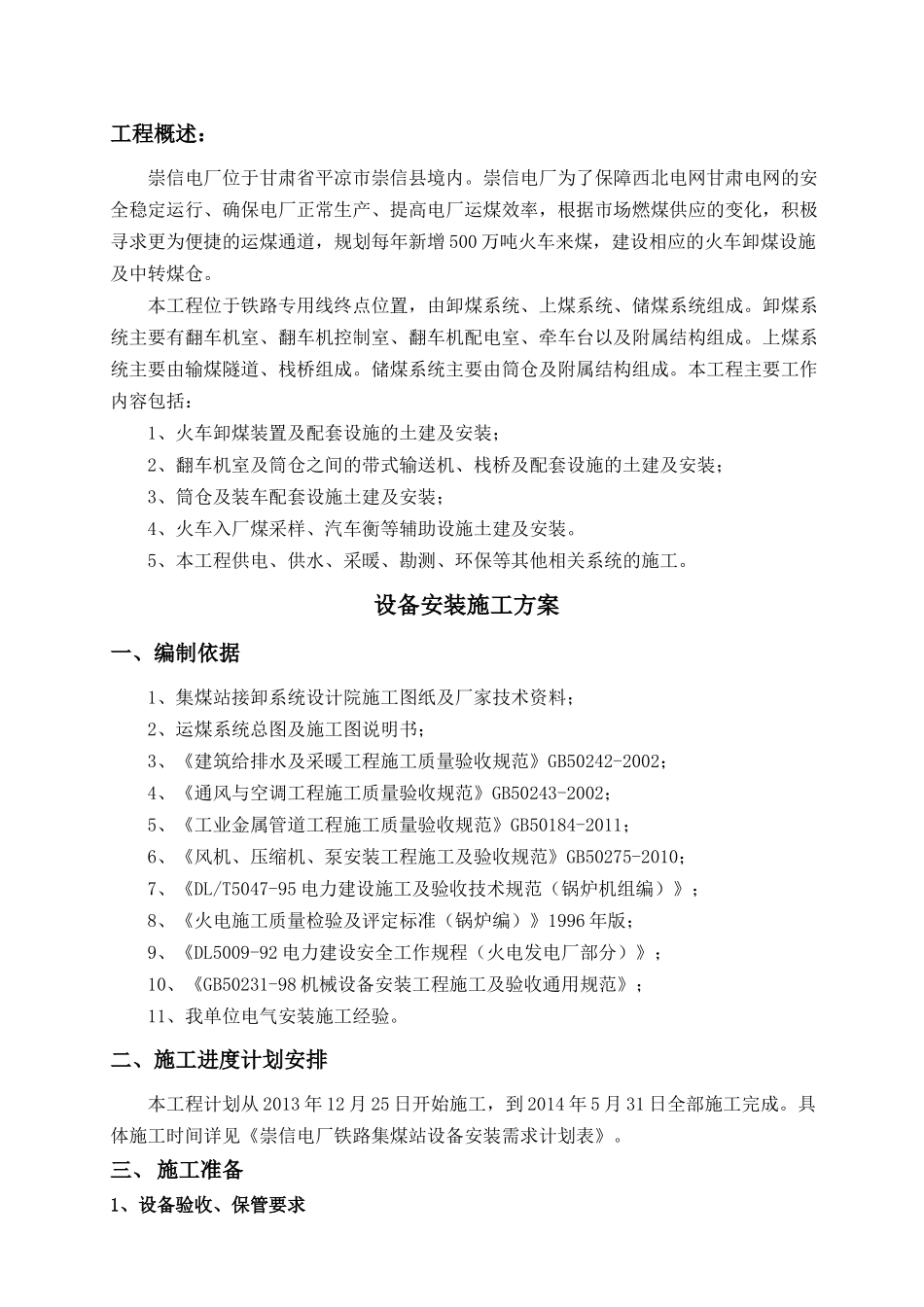

中国水电建设集团崇信发电有限责任公司铁路接卸系统建筑安装工程建筑安装施工组织设计水电四局崇信发电铁路接卸系统建筑安装工程项目部2013年12月8日崇信电厂集煤站接卸系统设备安装方案批准：审核：编制：工程概述：崇信电厂位于甘肃省平凉市崇信县境内。崇信电厂为了保障西北电网甘肃电网的安全稳定运行、确保电厂正常生产、提高电厂运煤效率，根据市场燃煤供应的变化，积极寻求更为便捷的运煤通道，规划每年新增500万吨火车来煤，建设相应的火车卸煤设施及中转煤仓。本工程位于铁路专用线终点位置，由卸煤系统、上煤系统、储煤系统组成。卸煤系统主要有翻车机室、翻车机控制室、翻车机配电室、牵车台以及附属结构组成。上煤系统主要由输煤隧道、栈桥组成。储煤系统主要由筒仓及附属结构组成。本工程主要工作内容包括：1、火车卸煤装置及配套设施的土建及安装；2、翻车机室及筒仓之间的带式输送机、栈桥及配套设施的土建及安装；3、筒仓及装车配套设施土建及安装；4、火车入厂煤采样、汽车衡等辅助设施土建及安装。5、本工程供电、供水、采暖、勘测、环保等其他相关系统的施工。设备安装施工方案一、编制依据1、集煤站接卸系统设计院施工图纸及厂家技术资料；2、运煤系统总图及施工图说明书；3、《建筑给排水及采暖工程施工质量验收规范》GB50242-2002；4、《通风与空调工程施工质量验收规范》GB50243-2002；5、《工业金属管道工程施工质量验收规范》GB50184-2011；6、《风机、压缩机、泵安装工程施工及验收规范》GB50275-2010；7、《DL/T5047-95电力建设施工及验收技术规范（锅炉机组编）》；8、《火电施工质量检验及评定标准（锅炉编）》1996年版；9、《DL5009-92电力建设安全工作规程（火电发电厂部分）》；10、《GB50231-98机械设备安装工程施工及验收通用规范》；11、我单位电气安装施工经验。二、施工进度计划安排本工程计划从2013年12月25日开始施工，到2014年5月31日全部施工完成。具体施工时间详见《崇信电厂铁路集煤站设备安装需求计划表》。三、施工准备1、设备验收、保管要求第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页⑴设备进厂后，按照建设单位指定位置存放。⑵按照设备供货清单和施工图纸进行设备清点。⑶设备到货后，应按照设计及监理对设备验收程序组织验收。⑷设备存放时要按照有关要求铺设垫木，防止设备产生变形。⑸对于电气设备要采取防潮措施。⑹小型设备要入库收藏、保管。2、施工准备⑴熟悉厂家图纸及安装说明书和设计院提供的安装图纸。⑵核对设备型号，规格，主要检查设备有无缺陷与缺件，如发现上述提到的问题及时提供给有关部门以便编制缺失措施和缺件计划。⑶安装必备的消耗材料：粉线，线锤，砂纸，油漆，白布，棉沙，煤油。⑷必备的工具：榔头，活动扳手，钢板尺，铁水平，撬杠。5人员机械：汽车、吊车、起重工具，起重人员等。四、设备安装1、设备安装工序设备清点、检查→缺陷处理→基础检查、验收→测量、划线→设备安装→安装后测量、检查→检查验收→机械调试、运转→验收2、输煤系统安装⑴皮带架组合安装：①安装前对照图纸及装箱单检查设备并对设备进行编号,皮带架立柱应按照图纸编号顺序沿栈桥摆放，组合安装顺序由低至高沿栈桥方向依次进行，在组合过程中必须特别注意立柱方向、完成拉紧装置框架、头部传动滚框架、皮带架的找正及焊接工作。②头部皮带架的组合安装应在各转运站、转运塔、碎煤机室、主厂房煤仓间单梁吊车及手动葫芦安装试运合格后进行，利用起重设备进行头部设备安装及皮带架的安装工作。③皮带架安装完毕后，应进行找正，据测量标高及中心轴线进行找正对不合格的基础及构件求进行调整，找正应严格按技术要求，找正后应临时固定，焊接应对称进行以防应力变形。⑵皮带架标准件安装：①据图纸进行现场标注立板、砥柱平托辊、连接板的位置及构件标高和轴线。②据轴线先安装连接板，后安装底部平托辊架，对于同标高处托辊应与皮带架轴线重合，再次进行底部水平皮带托辊安装。⑶转运站设备安装：第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
