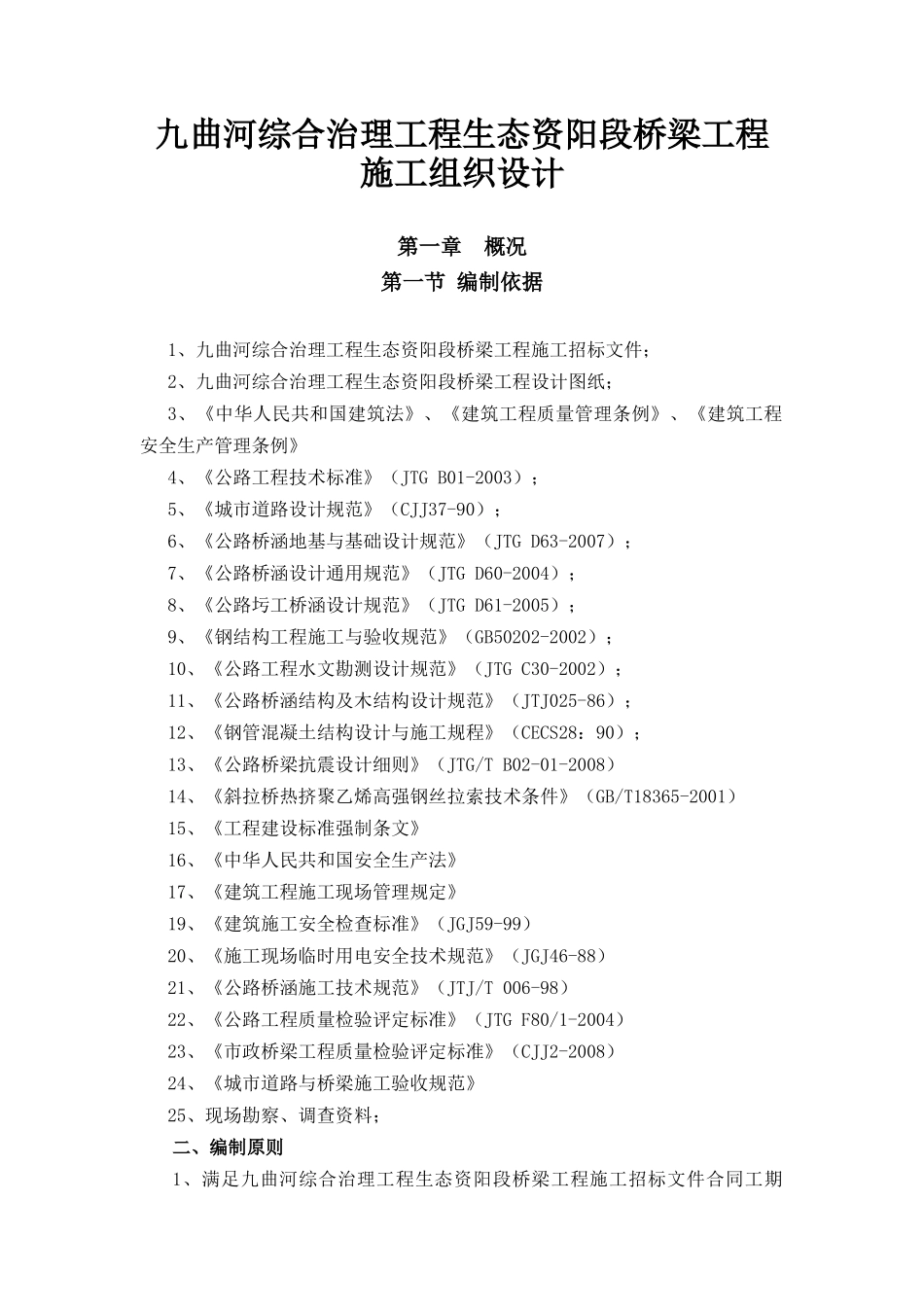

九曲河综合治理工程生态资阳段桥梁工程施工组织设计第一章概况第一节编制依据1、九曲河综合治理工程生态资阳段桥梁工程施工招标文件；2、九曲河综合治理工程生态资阳段桥梁工程设计图纸；3、《中华人民共和国建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》4、《公路工程技术标准》（JTGB01-2003）；5、《城市道路设计规范》（CJJ37-90）；6、《公路桥涵地基与基础设计规范》（JTGD63-2007）；7、《公路桥涵设计通用规范》（JTGD60-2004）；8、《公路圬工桥涵设计规范》（JTGD61-2005）；9、《钢结构工程施工与验收规范》（GB50202-2002）；10、《公路工程水文勘测设计规范》（JTGC30-2002）；11、《公路桥涵结构及木结构设计规范》（JTJ025-86）；12、《钢管混凝土结构设计与施工规程》（CECS28：90）；13、《公路桥梁抗震设计细则》（JTG/TB02-01-2008）14、《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）15、《工程建设标准强制条文》16、《中华人民共和国安全生产法》17、《建筑工程施工现场管理规定》19、《建筑施工安全检查标准》（JGJ59-99）20、《施工现场临时用电安全技术规范》（JGJ46-88）21、《公路桥涵施工技术规范》（JTJ/T006-98）22、《公路工程质量检验评定标准》（JTGF80/1-2004）23、《市政桥梁工程质量检验评定标准》（CJJ2-2008）24、《城市道路与桥梁施工验收规范》25、现场勘察、调查资料；二、编制原则1、满足九曲河综合治理工程生态资阳段桥梁工程施工招标文件合同工期150个日历天的要求；2、质量符合国家现行工程建设强制标准和建设工程施工质量验收规范合格标准；3、满足《公路桥涵施工技术规范》，满足安全生产和文明施工要求。第二节工程概况九曲河综合整治工程是资阳市最大的城乡环境综合治理项目，整治河段全长12.5公里，拆迁面积达到40万平方米，总投资约14个亿。计划用两年半时间，通过对河沿岸地带的综合整治，使九曲河成为“水清、路畅、岸绿、景美”的独特景观带。本工程为整治工程的桥梁工程，共包括：1、2、3、4、5号桥。1号桥位于九曲河生态资阳段，桥梁南北走向，九曲河由西向东流过。桥梁采用C50预制空心板，板为工厂预制、现场安装，横断面由9片中梁和2片边梁组成，空心板填企口缝采用现浇C40小石子混凝土。桥台处设F-40型伸缩缝，伸缩量±40mm，每侧设置一道，全桥共设置两道伸缩缝。人行道板采用C30钢筋混凝土预制板，下设C20钢筋混凝土枕梁，路缘石和人行道铺装采用天然花岗岩。2号桥按漫水桥设计。桥型布置为纵向5×11.5米钢筋混凝土连续实心板结构，横向0.2米栏杆+3.6米人行道+0.2米栏杆，桥梁纵坡和横坡均为0.5%，主桥采用单幅五跨一联连续实心C30现浇板梁，梁宽300cm、高50cm，桥面为C40防水混凝土。3号桥为漫水桥。桥型布置为纵向：2×11米钢筋混凝土连续实心板+1×14米钢筋混凝土拱板+1×9米钢筋混凝土简支实心板；横向：25cm栏杆+300cm人行道+25cm栏杆。主跨采用14米钢筋混凝土拱板，梁体截面为等截面实心板，宽350cm，高70cm。其中连续板与一号桥桥墩固结。4号桥桥型布置为（15+15+33+33+33+5）m，索桥跨度分别为15m，33m，5m。本桥为无吊杆索桥，索桥承重索采用Φ32密封钢丝绳，公称抗拉强度为1870Mpa，单根承重索最小破坏拉力1337KN。主桥栏杆Φ22一般用途钢丝绳，结构为6X7+FC类，单根最小破坏拉力252KN。索桥桥面采用5cm厚铁杉木板，木板做必要的防腐蚀及防火处理，防腐材料应具有耐水性。5号桥为漫水桥。纵向：2×13米钢筋混凝土连续实心板+1×14米钢筋混凝土拱板+1×9米钢筋混凝土简支实心板；横向：25cm栏杆+300cm人行道+25cm栏杆。主跨采用14米钢筋混凝土拱板，梁体截面为等截面实心板，宽350cm，高70cm。序项目名称工程概况表号1号桥2号桥3号桥4号桥5号桥1结构类型装配式现浇式现浇式悬索式现浇式2用途车行桥人行桥人行桥人行桥人行桥3桥梁长度74.04米60米52.28米135.95米54.48米4桥梁宽度14.5米3米3.5米3.3米3.5米5桥台形式埋置式埋置式埋置式埋置式U型桥台6桥台基础桩基础桩基础桩基础桩基础扩大基础7桩径120㎝100㎝120㎝120㎝8桥墩形式盖梁柱式墩薄壁式实体桥墩单向推力墩柱式...
