保育院高支模施工方案20171222VIP专享VIP免费

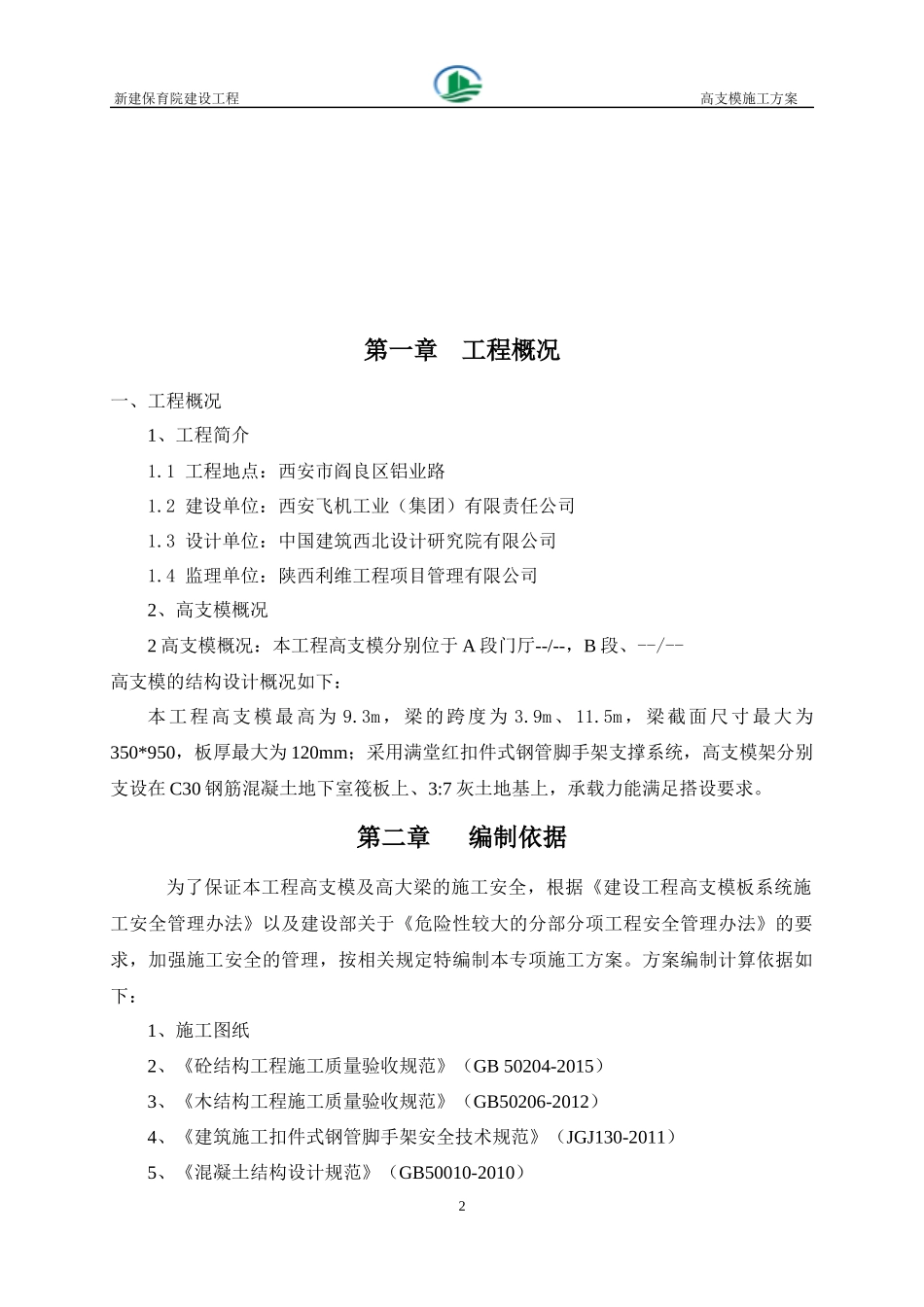

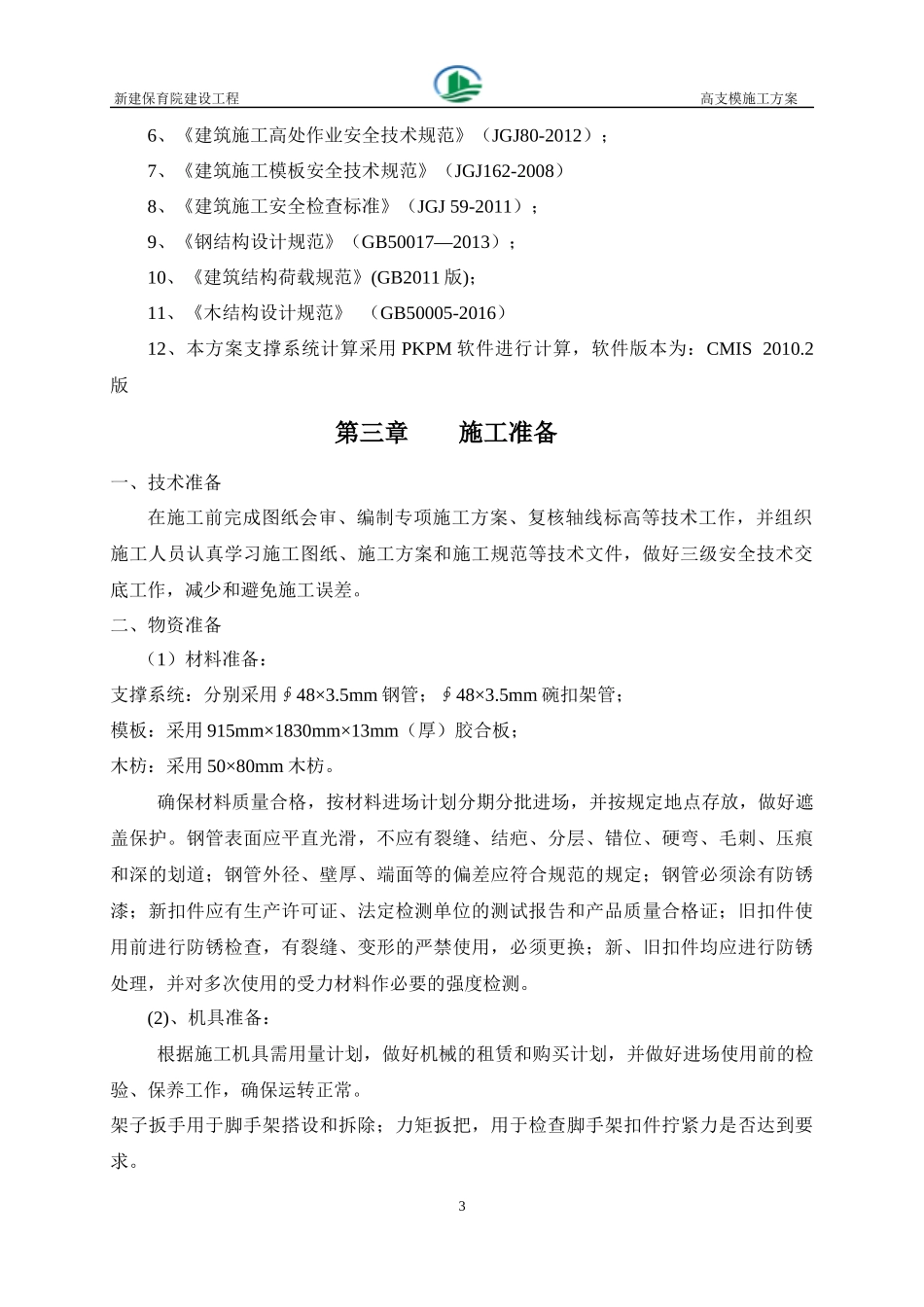

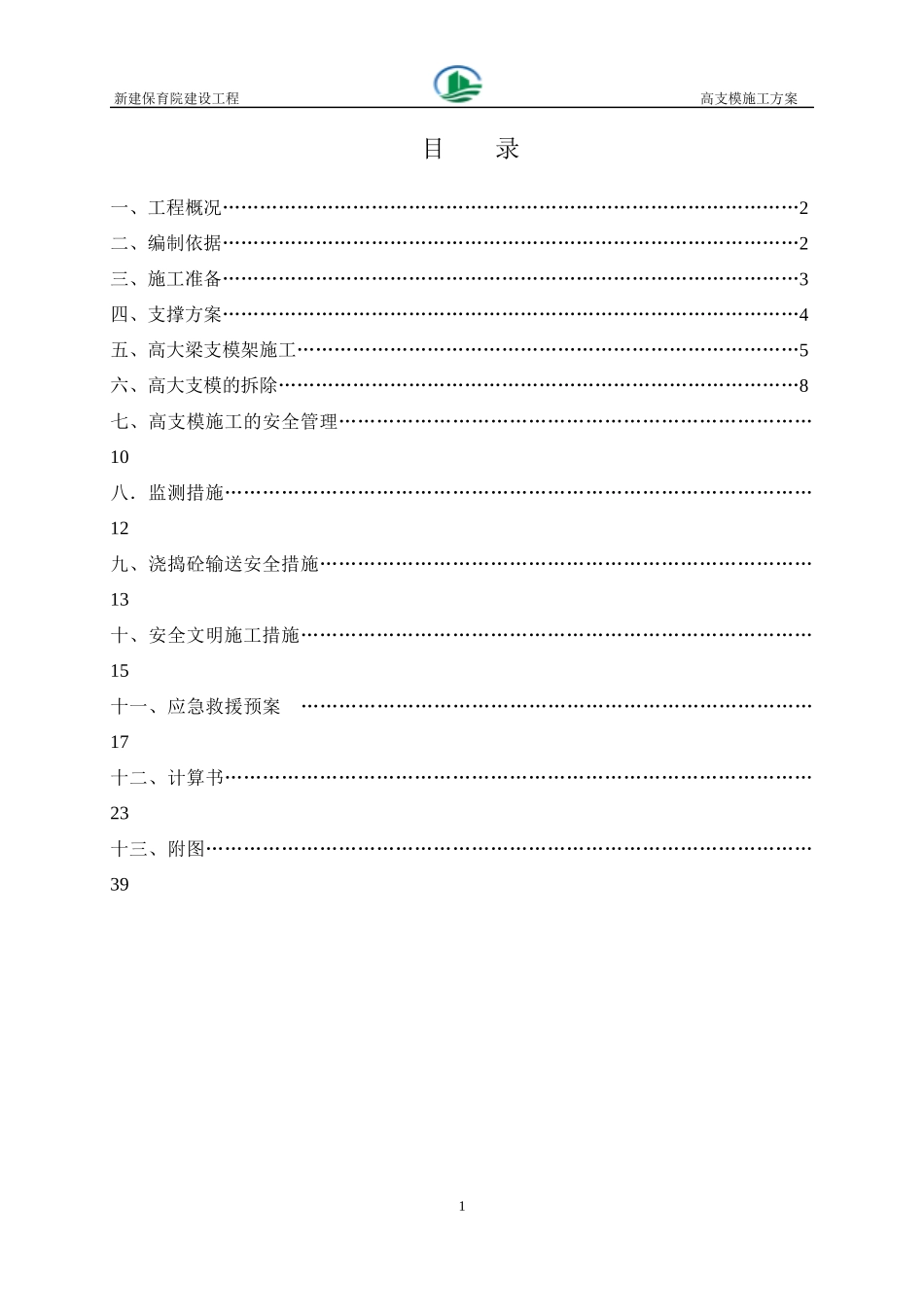

新建保育院建设工程高支模施工方案目录一、工程概况…………………………………………………………………………………2二、编制依据…………………………………………………………………………………2三、施工准备…………………………………………………………………………………3四、支撑方案…………………………………………………………………………………4五、高大梁支模架施工………………………………………………………………………5六、高大支模的拆除…………………………………………………………………………8七、高支模施工的安全管理…………………………………………………………………10八．监测措施…………………………………………………………………………………12九、浇捣砼输送安全措施……………………………………………………………………13十、安全文明施工措施………………………………………………………………………15十一、应急救援预案………………………………………………………………………17十二、计算书…………………………………………………………………………………23十三、附图……………………………………………………………………………………391新建保育院建设工程高支模施工方案第一章工程概况一、工程概况1、工程简介1.1工程地点：西安市阎良区铝业路1.2建设单位：西安飞机工业（集团）有限责任公司1.3设计单位：中国建筑西北设计研究院有限公司1.4监理单位：陕西利维工程项目管理有限公司2、高支模概况2高支模概况：本工程高支模分别位于A段门厅--/--，B段、--/--高支模的结构设计概况如下：本工程高支模最高为9.3m，梁的跨度为3.9m、11.5m，梁截面尺寸最大为350*950，板厚最大为120mm；采用满堂红扣件式钢管脚手架支撑系统，高支模架分别支设在C30钢筋混凝土地下室筏板上、3:7灰土地基上，承载力能满足搭设要求。第二章编制依据为了保证本工程高支模及高大梁的施工安全，根据《建设工程高支模板系统施工安全管理办法》以及建设部关于《危险性较大的分部分项工程安全管理办法》的要求，加强施工安全的管理，按相关规定特编制本专项施工方案。方案编制计算依据如下：1、施工图纸2、《砼结构工程施工质量验收规范》（GB50204-2015）3、《木结构工程施工质量验收规范》（GB50206-2012）4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）5、《混凝土结构设计规范》（GB50010-2010）2新建保育院建设工程高支模施工方案6、《建筑施工高处作业安全技术规范》（JGJ80-2012）；7、《建筑施工模板安全技术规范》（JGJ162-2008）8、《建筑施工安全检查标准》（JGJ59-2011）；9、《钢结构设计规范》（GB50017—2013）；10、《建筑结构荷载规范》(GB2011版)；11、《木结构设计规范》（GB50005-2016）12、本方案支撑系统计算采用PKPM软件进行计算，软件版本为：CMIS2010.2版第三章施工准备一、技术准备在施工前完成图纸会审、编制专项施工方案、复核轴线标高等技术工作，并组织施工人员认真学习施工图纸、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。二、物资准备（1）材料准备：支撑系统：分别采用∮48×3.5mm钢管；∮48×3.5mm碗扣架管；模板：采用915mm×1830mm×13mm（厚）胶合板；木枋：采用50×80mm木枋。确保材料质量合格，按材料进场计划分期分批进场，并按规定地点存放，做好遮盖保护。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差应符合规范的规定；钢管必须涂有防锈漆；新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前进行防锈检查，有裂缝、变形的严禁使用，必须更换；新、旧扣件均应进行防锈处理，并对多次使用的受力材料作必要的强度检测。(2)、机具准备：根据施工机具需用量计划，做好机械的租赁和购买计划，并做好进场使用前的检验、保养工作，确保运转正常。架子扳手用于脚手架搭设和拆除；力矩扳把，用于检查脚手架扣件拧紧力是否达到要求。3新建保育院建设工程高支模施工方案...
