Ptn业务配置过程(DOC54页)VIP免费

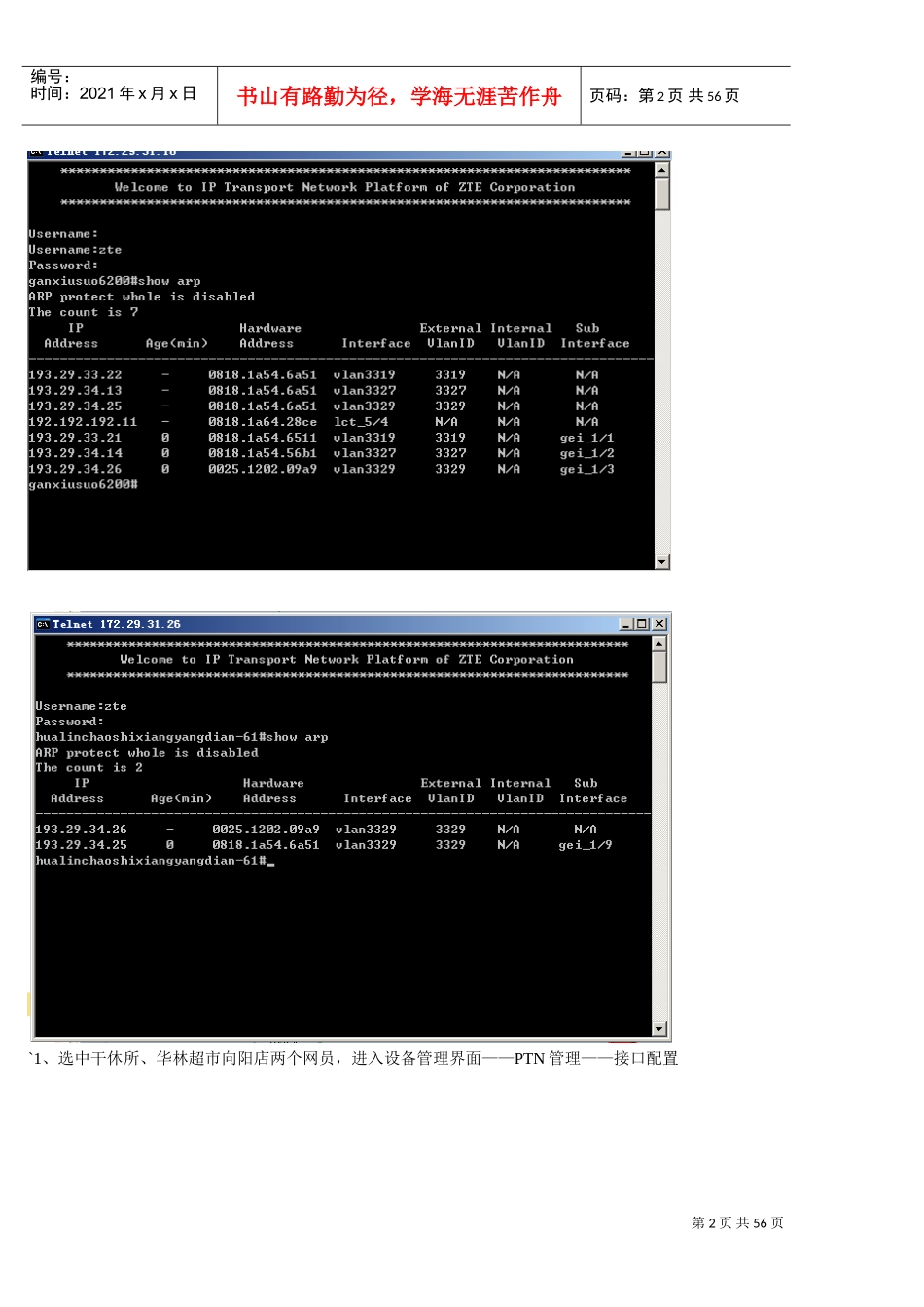

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页PTN业务配置过程第一步：网管基础信息配置：首先确认网员之间的连接信息无误第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页`1、选中干休所、华林超市向阳店两个网员，进入设备管理界面——PTN管理——接口配置第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页2、进入设备管理界面——PTN管理——接口配置——Vlan接口：增加接口ID为：1329（该值为做业务前统一规划值；注意与规划保持一致）3、如下图选中相应的接口ID（中间侧）与光连接接口（右侧）；之后点击第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页4、点击右下角应用则如下图所示Ｖlan接口配置完成。５、重复２――４步完成另一个网员的相应配置。第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页６、进入设备管理界面——PTN管理——接口配置——ＩＰ接口配置第6页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共56页７、选择增加出现如下界面８、填入相应的ＩＰ地址、子网掩码（该值为做业务前统一规划值；注意与规划保持一致）；勾选ＡＲＰ学习。第7页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共56页９、应用后如下图所示；完成ＩＰ接口配置。１０、重复６――９步完成另一个网员的相应配置。第8页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共56页１１、进入设备管理界面——PTN管理——接口配置——ＡＲＰ配置１２、在如图所示位置选择相应的端口；选择自动则系统会自动计算出相应的ＭＡＣ。第9页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共56页１３、应用后如下图所示ＡＲＰ配置完成。１４、重复１１――１３步完成另一个网员的相应配置第10页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共56页１５、进入设备管理界面——PTN管理——接口配置——ＵＮＩ接口配置；１６、增加ＵＮＩ端口；ＵＮＩＩＤ号用默认值；用户标签可选添用户以太网端口选择相应的业务端口第11页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共56页１７、应用后ＵＮＩ接口配置完成；如下图所示。１８、重复１５――１７步完成另一个网员的相应配置。第12页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共56页１９、进入设备管理界面——PTN管理——接口配置——静态ＭＡＣ地址配置２０、增加选择相应的端口、ＭＡＣ地址、ＶＬＡＮ号；如下图所示：第13页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共56页第14页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共56页第15页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共56页21、如下图所示ZXCTN6100设备不需要配置静态MAC地址；网管没有该选项。第16页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共56页22、如下图所示进入设备管理界面——PTN管理——OAM配置——T-MPLSOAM配置：勾选全局配置为配置OAM作准备。这时网管基本信息信息的配置完成。第17页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共56页第二步：业务的配置；如下图所示进入业务试图；业务的配置顺序为新建隧道----新建伪线----新建PTN以太网业务。1、新建TMP隧道如下图所示：第18页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共56页2、用户标签：一般选为默认值，也可以自行命名第19页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共56页3、添加A1端点第20页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第...
