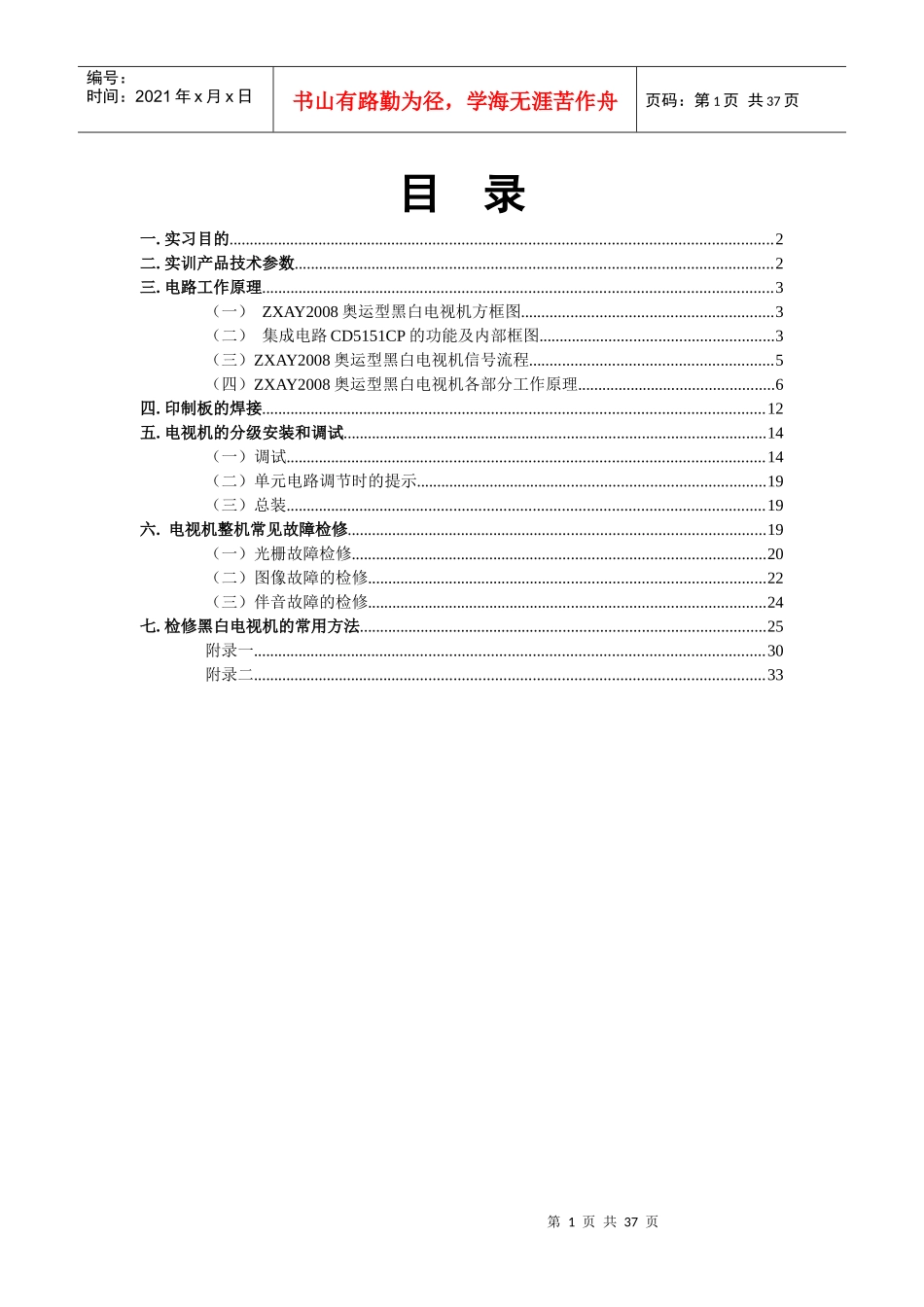

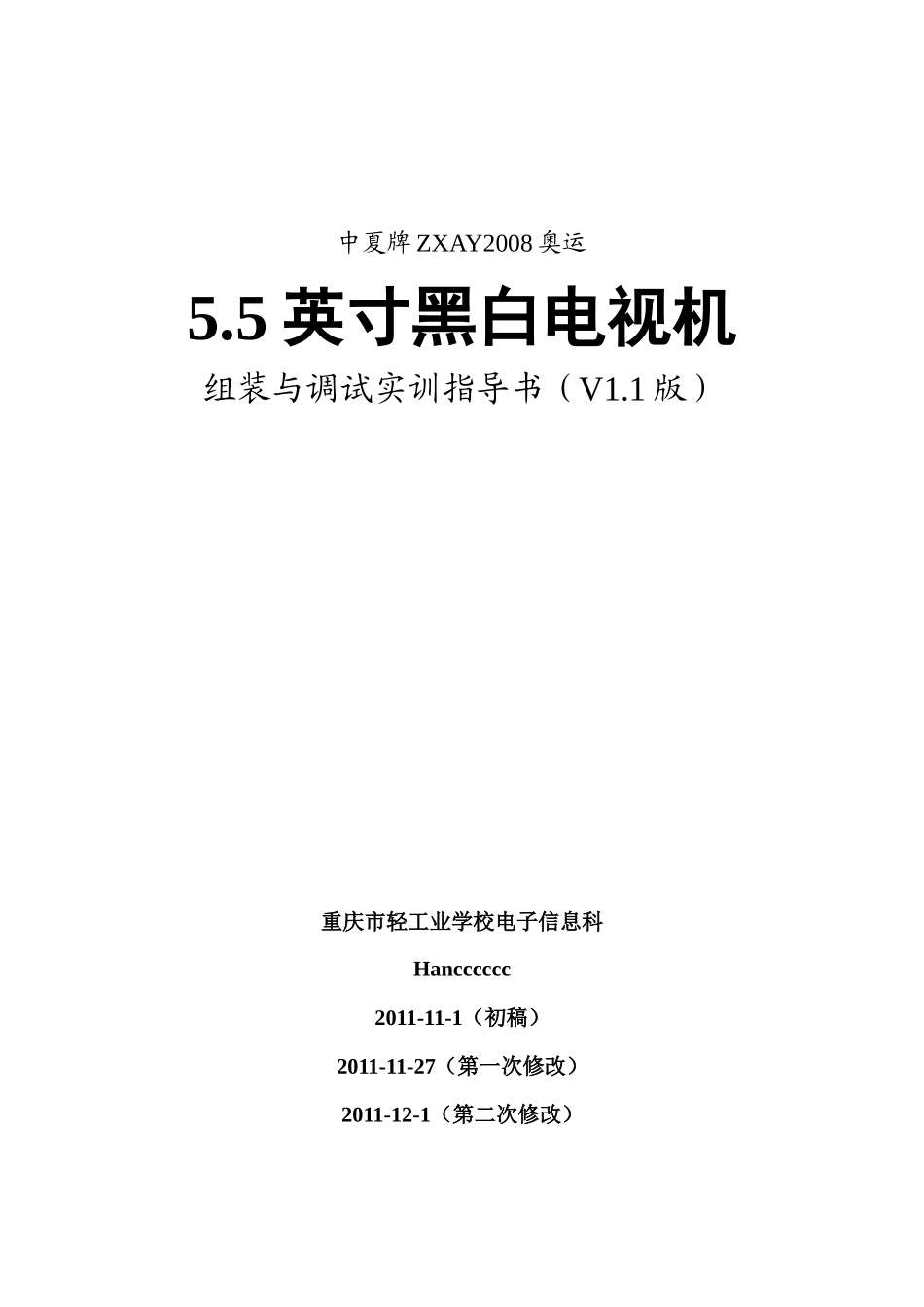

中夏牌ZXAY2008奥运5.5英寸黑白电视机组装与调试实训指导书（V1.1版）重庆市轻工业学校电子信息科Hancccccc2011-11-1（初稿）2011-11-27（第一次修改）2011-12-1（第二次修改）第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页目录一.实习目的....................................................................................................................................2二.实训产品技术参数....................................................................................................................2三.电路工作原理............................................................................................................................3（一）ZXAY2008奥运型黑白电视机方框图.............................................................3（二）集成电路CD5151CP的功能及内部框图.........................................................3（三）ZXAY2008奥运型黑白电视机信号流程...........................................................5（四）ZXAY2008奥运型黑白电视机各部分工作原理................................................6四.印制板的焊接..........................................................................................................................12五.电视机的分级安装和调试.......................................................................................................14（一）调试....................................................................................................................14（二）单元电路调节时的提示.....................................................................................19（三）总装....................................................................................................................19六.电视机整机常见故障检修......................................................................................................19（一）光栅故障检修.....................................................................................................20（二）图像故障的检修.................................................................................................22（三）伴音故障的检修.................................................................................................24七.检修黑白电视机的常用方法...................................................................................................25附录一............................................................................................................................30附录二............................................................................................................................33第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页一.实习目的通过对中夏牌ZXAY2008奥运5.5英寸黑白电视机组装与调试，了解黑白电视机的工作原理、训练动手能力。要求：1.熟悉常用电子元件的型号、规格、性能及使用范围，能正确识别和选用常用电子元器件，能查阅电子元器件手册。2.能运用万用表进行常用元器件的一般检测、判别和筛选。3.能独立使用电烙铁进行手工焊接，了解一般电子产品的装配工艺流程，能看懂方框图、电路图及装配图（PCB板）。4.了解常用电子线路的调试方法，能按工艺要求进行调试，使产品达到设计要求，能排出在调试中出现的故障。二.实训产品技术参数中夏牌ZXYA2008奥运型是一款5.5英寸小屏幕黑白电视机套件。该套件采用大规模单片电视机集成专用电路CD5151CP。由于该芯片把所有小信号处理电路都集成在一起，所以电路具有代表性，外围元件少，...
