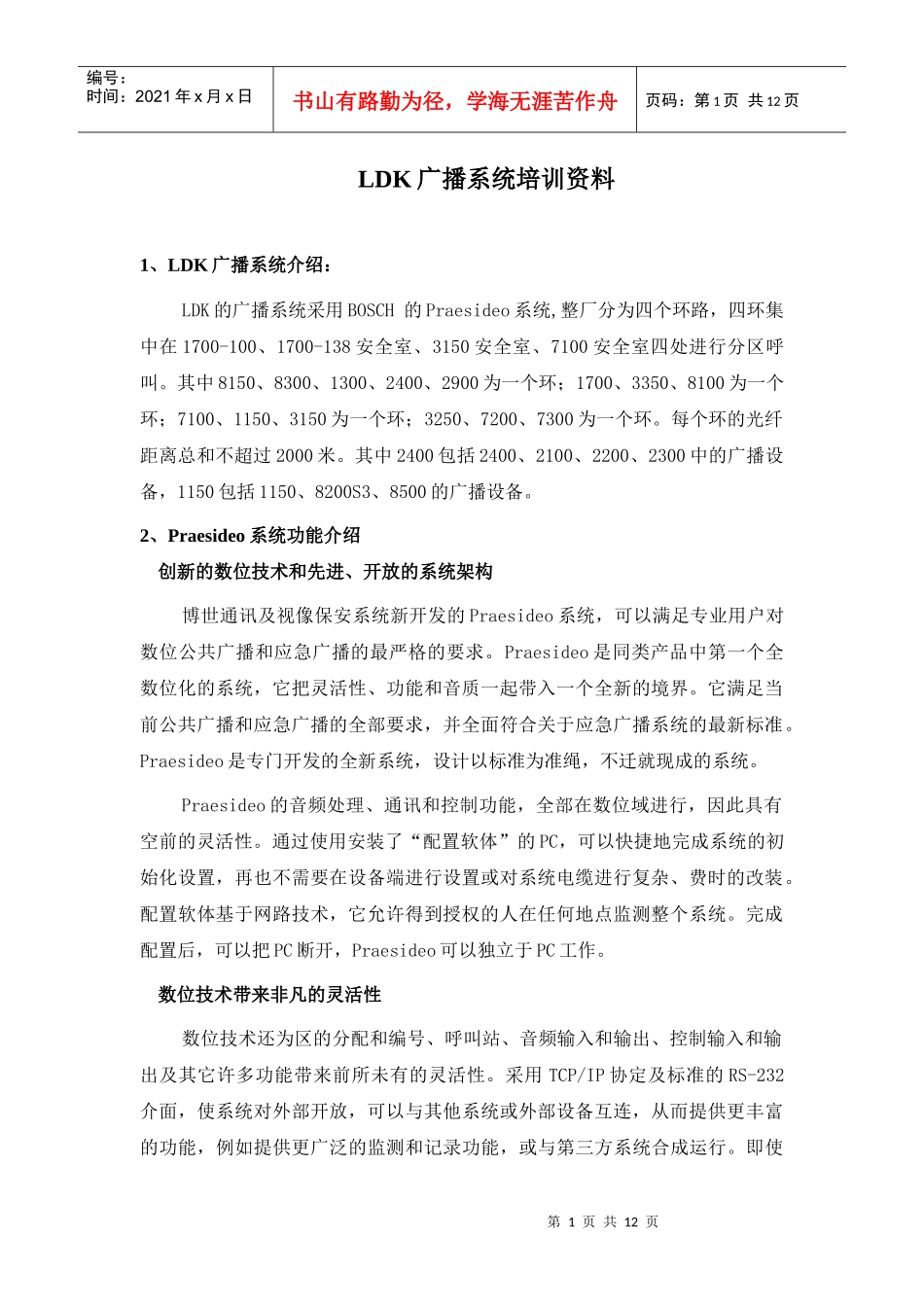

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页LDK广播系统培训资料1、LDK广播系统介绍：LDK的广播系统采用BOSCH的Praesideo系统,整厂分为四个环路，四环集中在1700-100、1700-138安全室、3150安全室、7100安全室四处进行分区呼叫。其中8150、8300、1300、2400、2900为一个环；1700、3350、8100为一个环；7100、1150、3150为一个环；3250、7200、7300为一个环。每个环的光纤距离总和不超过2000米。其中2400包括2400、2100、2200、2300中的广播设备，1150包括1150、8200S3、8500的广播设备。2、Praesideo系统功能介绍创新的数位技术和先进、开放的系统架构博世通讯及视像保安系统新开发的Praesideo系统，可以满足专业用户对数位公共广播和应急广播的最严格的要求。Praesideo是同类产品中第一个全数位化的系统，它把灵活性、功能和音质一起带入一个全新的境界。它满足当前公共广播和应急广播的全部要求，并全面符合关于应急广播系统的最新标准。Praesideo是专门开发的全新系统，设计以标准为准绳，不迁就现成的系统。Praesideo的音频处理、通讯和控制功能，全部在数位域进行，因此具有空前的灵活性。通过使用安装了“配置软体”的PC，可以快捷地完成系统的初始化设置，再也不需要在设备端进行设置或对系统电缆进行复杂、费时的改装。配置软体基于网路技术，它允许得到授权的人在任何地点监测整个系统。完成配置后，可以把PC断开，Praesideo可以独立于PC工作。数位技术带来非凡的灵活性数位技术还为区的分配和编号、呼叫站、音频输入和输出、控制输入和输出及其它许多功能带来前所未有的灵活性。采用TCP/IP协定及标准的RS-232介面，使系统对外部开放，可以与其他系统或外部设备互连，从而提供更丰富的功能，例如提供更广泛的监测和记录功能，或与第三方系统合成运行。即使第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页本系统的呼叫站、预录音声讯的记忆体，音频输入也可以接受来自外部的任何信号源。网络架构使系统扩展更经济，高效Praesideo采用具有高经济效益的“菊链”式网路拓扑结构，允许系统设备放在系统中的任何地点。控制输入和输出用的外部介面――例如呼叫站、感测器和继电器触点――可以置于网路中任何需要它们的地方。这样就为系统带来极大的灵活性，并使用户能在投入很经济的条件下对系统进行扩展；不必添置很昂贵的设备，也不必费很多时间进行重新设置。模组化的结构使用户能在初建系统时以小规模系统起步。以后需要扩大系统规模时，只须在需要的地方增加相应的系统设备。此外，通过环网结构，系统还可以配置成有冗余、容错功能的线路结构。这就是说，在主环路中任何单点的故障不会使这个系统瘫痪。使用光纤网路可以保证高可靠性和不受干扰，短距离可采用塑胶光纤，长距离可采用玻璃光纤。符合最新的应急广播系统的标准为使系统切实符合世界各地使用的最新标准，Praesideo系统将所有设备：从呼叫站话筒的电容膜直到终端的扬声器线路都置于中央网路控制器的监测下，从而保证了系统随时都处于正常操作状态。系统也满足应急系统对消防员呼叫站的要求。高度的系统开放概念，加上使用大量控制输入和输出的可能性使系统可以满足最高级，最复杂的应急疏散要求。网路控制器是公共广播系统的心脏Praesideo的主设备是网路控制器。网路控制器是公共广播系统的心脏，它存储所有控制资讯和配置资料。它还提供连接PC的TCP/IP介面，从而为系统提供设置、诊断和记录功能。网路控制器可以存储预录音的数位音频资讯，为自动播音提供基础。网路控制器监测系统中所有的设备并对任何状态变化提第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页出报告。网路控制器具有音频输入和音频输出并通过光纤链路任意选择功放通路的音源，还具有用于触发系统内活动或活动组（巨集）的控制输入和用于触发外部活动的控制输出。多种功率放大器选择功率放大器为扬声器提供能量。Praesideo系统含4个型号的功率放大器，它们的区别是放大器通道数量和每个通道的额定...
