特大桥挖孔桩技术交底记录表VIP免费

特大桥挖孔桩技术交底记录表_第1页
1/5
特大桥挖孔桩技术交底记录表_第2页
2/5
特大桥挖孔桩技术交底记录表_第3页
3/5

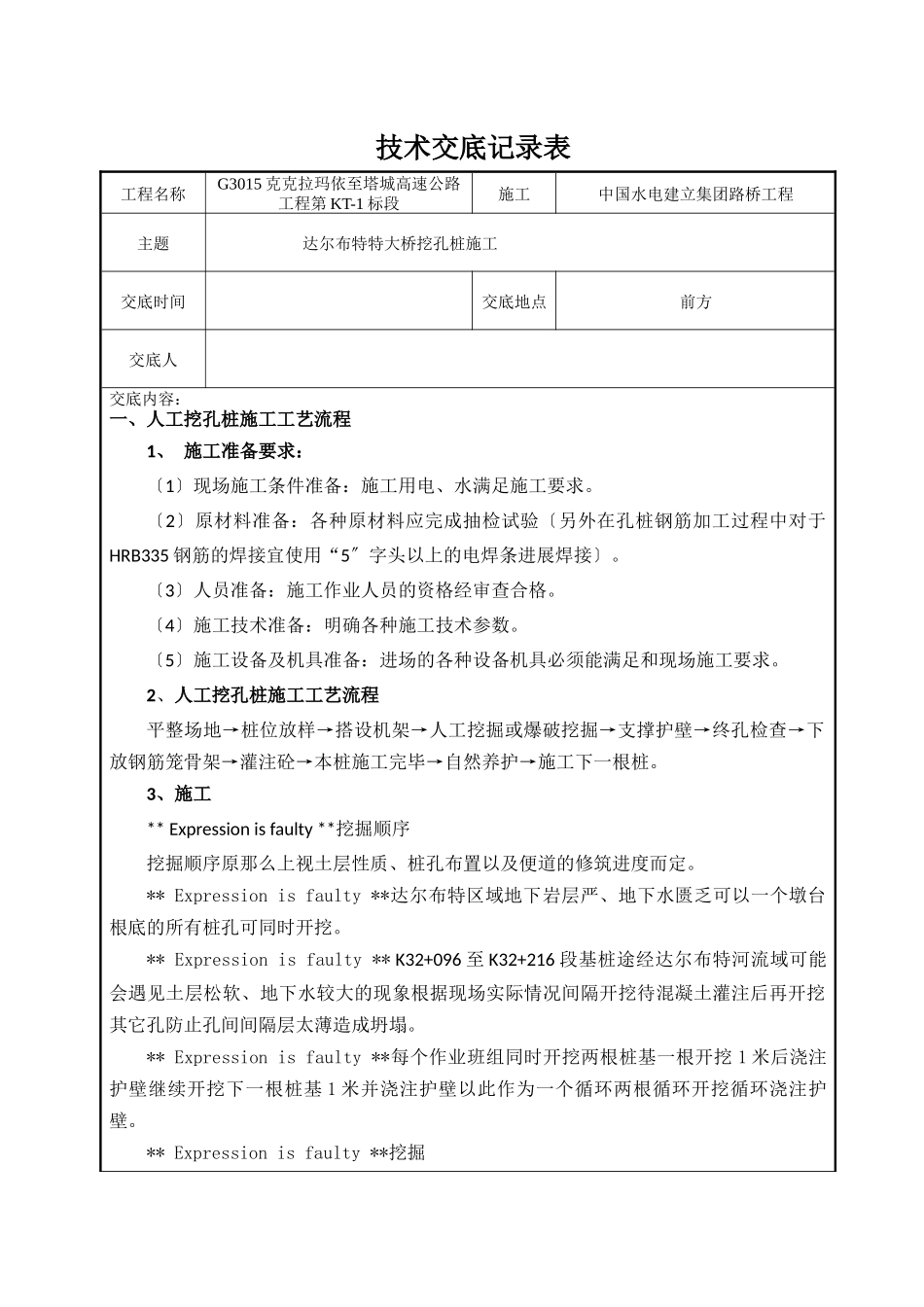

技术交底记录表工程名称G3015克克拉玛依至塔城高速公路工程第KT-1标段施工中国水电建立集团路桥工程主题达尔布特特大桥挖孔桩施工交底时间交底地点前方交底人交底内容:一、人工挖孔桩施工工艺流程1、施工准备要求:〔1〕现场施工条件准备:施工用电、水满足施工要求。〔2〕原材料准备:各种原材料应完成抽检试验〔另外在孔桩钢筋加工过程中对于HRB335钢筋的焊接宜使用“5〞字头以上的电焊条进展焊接〕。〔3〕人员准备:施工作业人员的资格经审查合格。〔4〕施工技术准备:明确各种施工技术参数。〔5〕施工设备及机具准备:进场的各种设备机具必须能满足和现场施工要求。2、人工挖孔桩施工工艺流程平整场地→桩位放样→搭设机架→人工挖掘或爆破挖掘→支撑护壁→终孔检查→下放钢筋笼骨架→灌注砼→本桩施工完毕→自然养护→施工下一根桩。3、施工**Expressionisfaulty**挖掘顺序挖掘顺序原那么上视土层性质、桩孔布置以及便道的修筑进度而定。**Expressionisfaulty**达尔布特区域地下岩层严、地下水匮乏可以一个墩台根底的所有桩孔可同时开挖。**Expressionisfaulty**K32+096至K32+216段基桩途经达尔布特河流域可能会遇见土层松软、地下水较大的现象根据现场实际情况间隔开挖待混凝土灌注后再开挖其它孔防止孔间间隔层太薄造成坍塌。**Expressionisfaulty**每个作业班组同时开挖两根桩基一根开挖1米后浇注护壁继续开挖下一根桩基1米并浇注护壁以此作为一个循环两根循环开挖循环浇注护壁。**Expressionisfaulty**挖掘挖掘前桩孔最上一圈砼护壁要高出地面200~300mm防止杂物滚落孔内。打凿风化岩必须精选有操作风镐丰富经历人员镐钎不宜过长打凿斜度灵敏掌握装备足够空压机;每下挖一节护壁必须拉十字线调准桩中心。孔内岩石爆破时采用浅眼松动爆破法严格控制用量并在炮眼附近加强支护防止震塌孔壁。桩孔深度大于5米时应采用电引爆严禁采用火。当桩底进入斜岩层时凿成程度或台阶。孔内爆破后应先通风排烟经检查无气后施工人员方可下井进展施工作业。挖土顺序为先挖中间后挖周边截面大小不小于设计桩径。**Expressionisfaulty**护壁施工本桥大多数基桩所处位置地质岩层较坚硬实可根据现场开挖后实际地质情况施作护壁保持孔壁稳定防止坍塌。护壁拟采用1米高定型模板浇筑护壁根据现场地质情况采用C30钢筋混凝土。**Expressionisfaulty**终孔检查处理挖孔到达设计深度后进展孔底处理做到平整无松渣、淤泥、沉淀等软层并报质检工程师、监理工程师进展检查。如地质复杂或开挖现不良地质现象〔如溶洞、薄层泥岩、不规那么的淤泥分布等〕时必须及时逐级汇报做好详细记录并以钢钎下探理解孔底以下地层情况是否能满足设计要求以便采取详细处理措施。开挖过程中经常用锤球、探孔器、钢尺等检查孔径、孔深、桩位以及孔的倾斜度是否符合设计要求。**Expressionisfaulty**钢筋笼的制作与安装钢筋加工:钢筋的外表干净使用前将外表油渍、漆皮、鳞锈等去除干净;钢筋平直无部分弯折成盘的钢筋和弯曲的钢筋均调直。需焊接的钢筋部位必须根据施工条件试焊合格后正式施焊。焊工必须持考试合格证上岗。钢筋接头采用搭接电弧焊两钢筋搭接端部预先折向一侧使两接合钢筋轴线一致接头双面焊缝的长度不小于5d单面焊缝的长度不小于10d。受力钢筋焊接或绑扎接头设置在内力较小处并错开布置对于绑扎接头两接头间间隔不小于1.3倍搭接长度;对于焊接接头在接头长度区段内同一根钢筋不得有两个接头配置在接头长度区段内的受力钢筋其接头的截面面积占总截面面积的百分率小于50。桩基主筋采用直螺纹套筒连接技术其加工技术详细如下:1连接套筒供货提供合格证、型检等质量保证书。套筒标志、包装及合格证相关内容随后将进展交底。连接套筒装箱前套筒有保护端盖套筒内不得混入杂物。2〕丝头加工a钢筋下料时不许用热加工切断;钢筋端面需平整并与钢筋轴线垂直;不得有马蹄形或扭曲;钢筋端部不得有弯曲;出现弯曲时必须调直。b丝头有效螺纹长度不小于1/2连接套筒长度即35mm允许误差为+2P即两口丝。c丝头加工时使用水性光滑液不得使用油性光滑液。3〕钢筋连接施工a在进展钢筋连接时钢筋规格必须与连接套筒规格一致并保证丝...
