IBM服务器之作阵列RAID5VIP免费

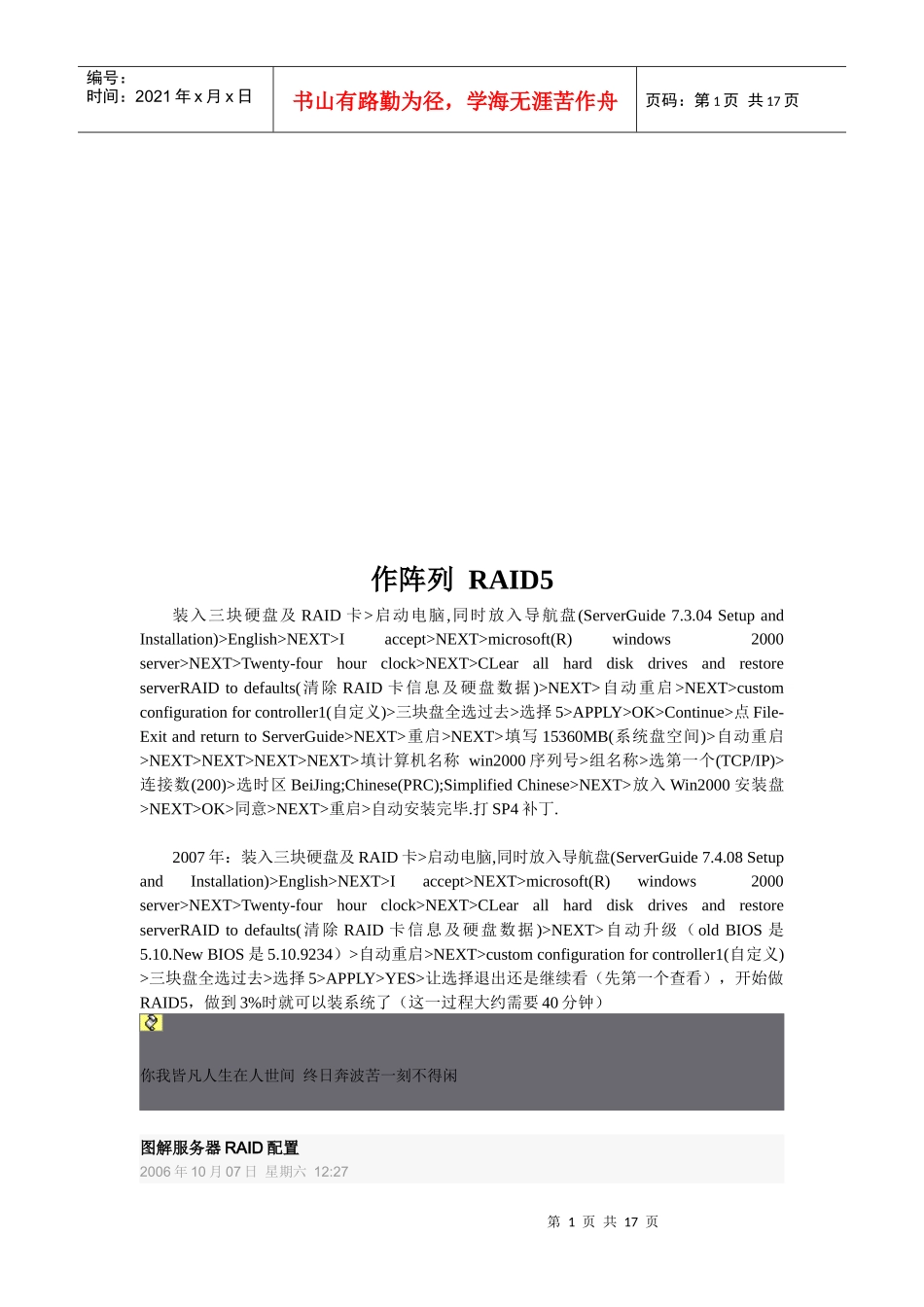

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页作阵列RAID5装入三块硬盘及RAID卡>启动电脑,同时放入导航盘(ServerGuide7.3.04SetupandInstallation)>English>NEXT>Iaccept>NEXT>microsoft(R)windows2000server>NEXT>Twenty-fourhourclock>NEXT>CLearallharddiskdrivesandrestoreserverRAIDtodefaults(清除RAID卡信息及硬盘数据)>NEXT>自动重启>NEXT>customconfigurationforcontroller1(自定义)>三块盘全选过去>选择5>APPLY>OK>Continue>点File-ExitandreturntoServerGuide>NEXT>重启>NEXT>填写15360MB(系统盘空间)>自动重启>NEXT>NEXT>NEXT>NEXT>填计算机名称win2000序列号>组名称>选第一个(TCP/IP)>连接数(200)>选时区BeiJing;Chinese(PRC);SimplifiedChinese>NEXT>放入Win2000安装盘>NEXT>OK>同意>NEXT>重启>自动安装完毕.打SP4补丁.2007年：装入三块硬盘及RAID卡>启动电脑,同时放入导航盘(ServerGuide7.4.08SetupandInstallation)>English>NEXT>Iaccept>NEXT>microsoft(R)windows2000server>NEXT>Twenty-fourhourclock>NEXT>CLearallharddiskdrivesandrestoreserverRAIDtodefaults(清除RAID卡信息及硬盘数据)>NEXT>自动升级（oldBIOS是5.10.NewBIOS是5.10.9234）>自动重启>NEXT>customconfigurationforcontroller1(自定义)>三块盘全选过去>选择5>APPLY>YES>让选择退出还是继续看（先第一个查看），开始做RAID5，做到3%时就可以装系统了（这一过程大约需要40分钟）你我皆凡人生在人世间终日奔波苦一刻不得闲图解服务器RAID配置2006年10月07日星期六12:27第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页曾经遇到过服务器Raid崩溃的情况，实在心有余悸，故记下此文.当然了最好的解决方法是拨打Dell或者HP或者IBM的support电话，售后一般都会针对你的机型一步步教你怎么操作！切记！磁盘阵列是指将多个类型、容量、接口，甚至品牌一致的专用硬盘或普通硬盘连成一个阵列，实现以某种快速、准确和安全的方式来读写磁盘数据，从而达到提高数据读写速度和安全性的一种手段。磁盘阵列所利用的技术基础是RAID（廉价冗余磁盘阵列）技术。目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID0、RAID1、RAID0+1和RAID5。下面我们以HP服务器为例，来解析RAID配置是如何一步步实现的。对于HP服务器来讲，是否配置硬盘阵列是安装操作系统前最重要的过程。本文主要由以下几部分组成：I.选择磁盘配置方式，阵列或非阵列II.配置阵列（以四个硬盘做Raid5为例）III.更改RAID配置IV.RAID10,30,50配置V.手动RebuildVI.在线扩容I.选择磁盘配置方式，阵列或非阵列启动机器，当屏幕显示：”PressF2toentersetup”,敲F2键进入系统配置菜单。屏幕显示主菜单：1)LH3/LH4第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页用户可以在这里进行系统配置：包括系统日期时间、系统密码以及系统资源配置等等，配置完之后记着要按’F10’存盘退出，重新启动机器。在‘UserPreferences’菜单项下需如下设置：IntegratedHPNetRaid[Enable]IncludeSCSI-AChannel[Yes]IncludeSCSI-BChannel[No](注：如果扩充安装了左侧的硬盘托架并希望把其中的硬盘也配置成磁盘阵列，则需要把SCSI-B也设置成[Yes]).如果不需要使用NetRaid卡，在‘UserPreferences’菜单项下需如下设置：IntegratedHPNetRaid[Disable]IncludeSCSI-AChannel[No]IncludeSCSI-BChannel[No]2)LH3000LH6000在“Configuration“菜单菜单项下需如下设置：EmbeddedLanandScsiSettings->HpNetraid/LVDScsi有两个选项EnableHpNetraidEnableLVDScsi第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页如选择EnableHpNetraid则为阵列。如选择EnableLVDScsi则为非阵列。存盘退出。II.配置阵列（以四个硬盘做Raid5为例）1)用RAIDASSISTANT配置用Navigator光盘启动,屏幕显示：选择：NetSeverUtilities屏幕显示：DisketteLibraryDiskArrayutilityPrintorviewconfigurationDiagnost...
