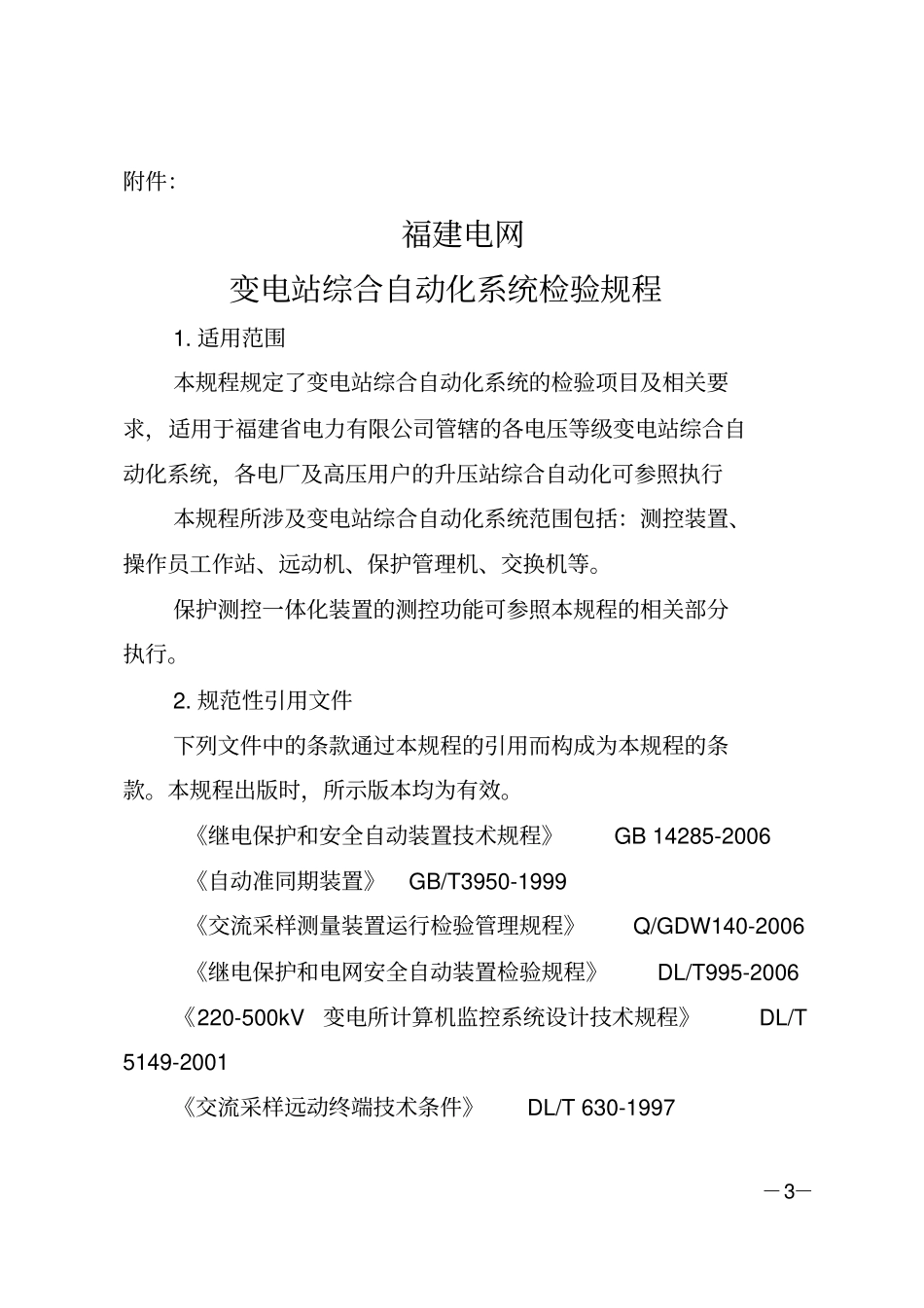

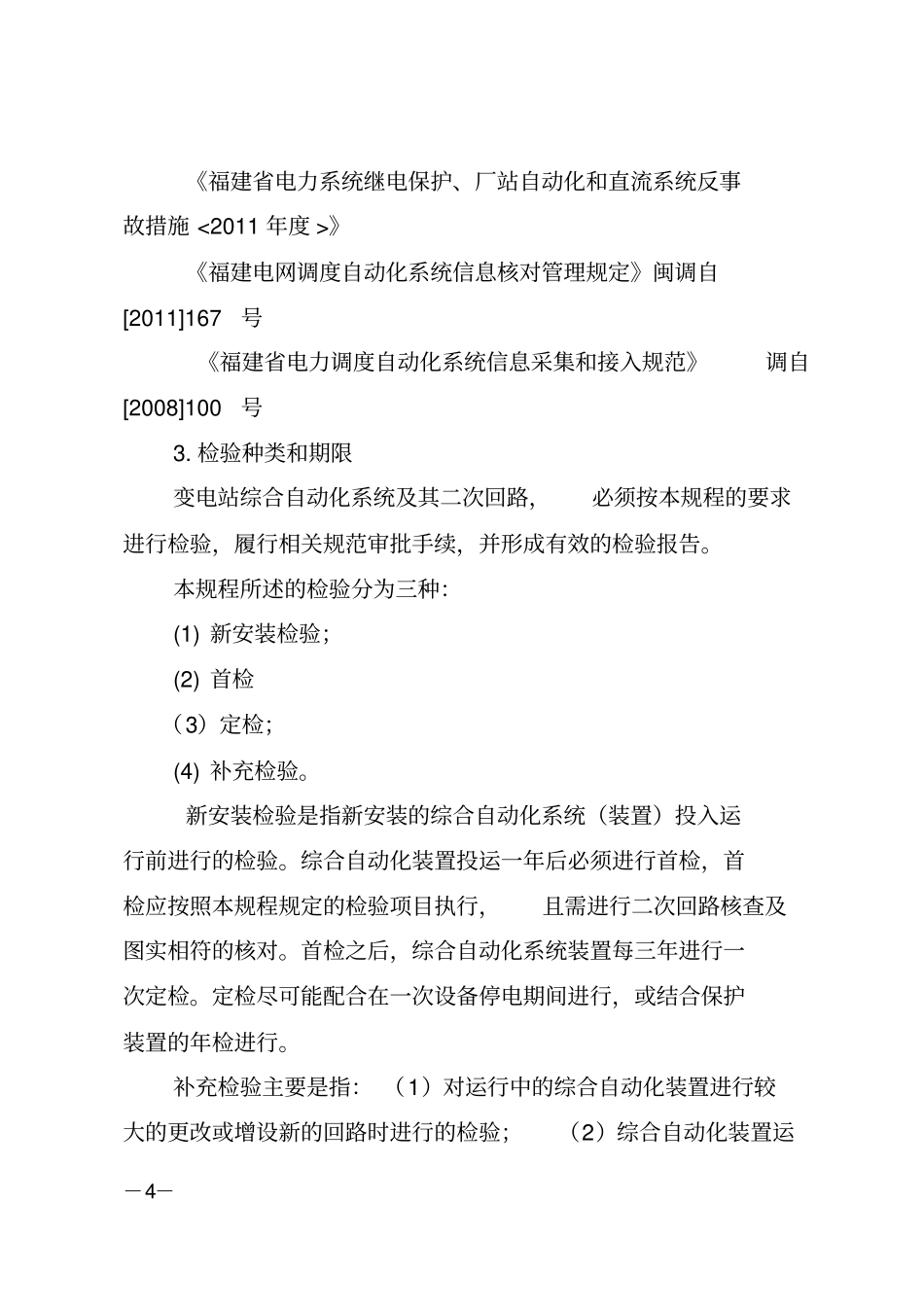

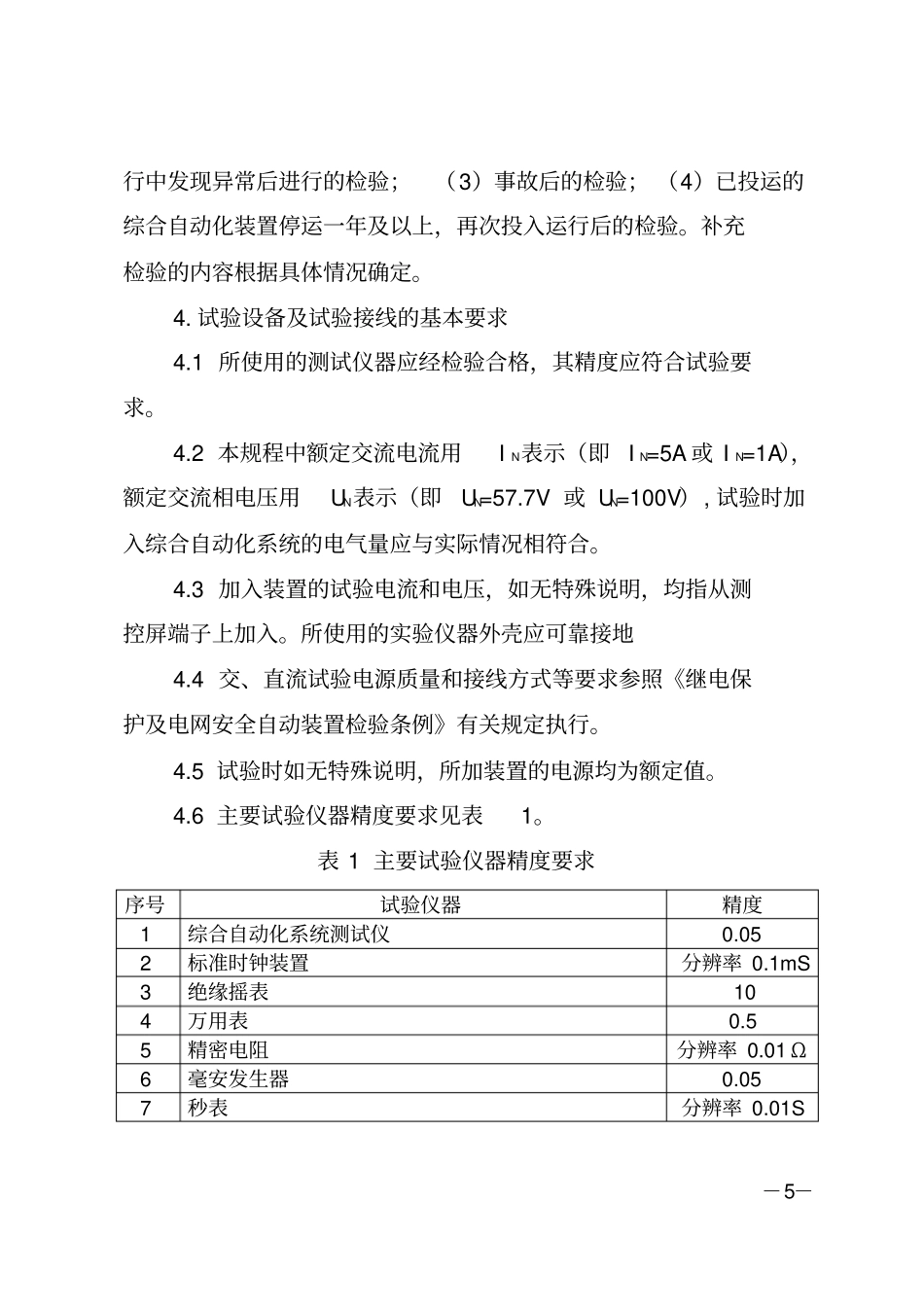

－3－附件：福建电网变电站综合自动化系统检验规程1.适用范围本规程规定了变电站综合自动化系统的检验项目及相关要求，适用于福建省电力有限公司管辖的各电压等级变电站综合自动化系统，各电厂及高压用户的升压站综合自动化可参照执行本规程所涉及变电站综合自动化系统范围包括：测控装置、操作员工作站、远动机、保护管理机、交换机等。保护测控一体化装置的测控功能可参照本规程的相关部分执行。2.规范性引用文件下列文件中的条款通过本规程的引用而构成为本规程的条款。本规程出版时，所示版本均为有效。《继电保护和安全自动装置技术规程》GB14285-2006《自动准同期装置》GB/T3950-1999《交流采样测量装置运行检验管理规程》Q/GDW140-2006《继电保护和电网安全自动装置检验规程》DL/T995-2006《220-500kV变电所计算机监控系统设计技术规程》DL/T5149-2001《交流采样远动终端技术条件》DL/T630-1997－4－《福建省电力系统继电保护、厂站自动化和直流系统反事故措施<2011年度>》《福建电网调度自动化系统信息核对管理规定》闽调自[2011]167号《福建省电力调度自动化系统信息采集和接入规范》调自[2008]100号3.检验种类和期限变电站综合自动化系统及其二次回路，必须按本规程的要求进行检验，履行相关规范审批手续，并形成有效的检验报告。本规程所述的检验分为三种：(1)新安装检验；(2)首检（3）定检；(4)补充检验。新安装检验是指新安装的综合自动化系统（装置）投入运行前进行的检验。综合自动化装置投运一年后必须进行首检，首检应按照本规程规定的检验项目执行，且需进行二次回路核查及图实相符的核对。首检之后，综合自动化系统装置每三年进行一次定检。定检尽可能配合在一次设备停电期间进行，或结合保护装置的年检进行。补充检验主要是指：（1）对运行中的综合自动化装置进行较大的更改或增设新的回路时进行的检验；（2）综合自动化装置运－5－行中发现异常后进行的检验；（3）事故后的检验；（4）已投运的综合自动化装置停运一年及以上，再次投入运行后的检验。补充检验的内容根据具体情况确定。4.试验设备及试验接线的基本要求4.1所使用的测试仪器应经检验合格，其精度应符合试验要求。4.2本规程中额定交流电流用IN表示（即IN=5A或IN=1A），额定交流相电压用UN表示（即UN=57.7V或UN=100V）,试验时加入综合自动化系统的电气量应与实际情况相符合。4.3加入装置的试验电流和电压，如无特殊说明，均指从测控屏端子上加入。所使用的实验仪器外壳应可靠接地4.4交、直流试验电源质量和接线方式等要求参照《继电保护及电网安全自动装置检验条例》有关规定执行。4.5试验时如无特殊说明，所加装置的电源均为额定值。4.6主要试验仪器精度要求见表1。表1主要试验仪器精度要求序号试验仪器精度1综合自动化系统测试仪0.052标准时钟装置分辨率0.1mS3绝缘摇表104万用表0.55精密电阻分辨率0.01Ω6毫安发生器0.057秒表分辨率0.01S－6－[注]标准时钟装置可和综合自动化系统测试配套使用。5.检验过程应注意的事项5.1断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流二次回路开路，交流电压二次回路短路。5.2检验人员接触插件或更换芯片时，应采用人体防静电接地措施并带棉质手套，并应注意不要将插件插错位置。5.3因检验需要临时短接或断开的端子，应逐个记录，并在检验结束后及时恢复。5.4检验过程中应注意不要误控、误碰运行中的设备。6.检验项目检验项目按照变电站综合自动化间隔检验和变电站综合自动化系统检验两大类进行。间隔扩建、改造或年检需要进行变电站综合自动化间隔检验，检验内容仅包括测控装置检验，其新安装检验、首检和定检的项目如表2所示，检验报告详见附录1。基建或全站性综自升级改造的变电站需要进行变电站综合自动化系统检验，检验内容包括测控装置、操作员工作站、远动机、UPS电源、综自系统综合检查等，检验项目按照表2的新安装检验进行，检验报告详见附录1、附录2。补充检验根据实际情况选择试验项目，常见的补充检验试验内容如表3所示。－7－表2常规检验项目表序号检验项目新安装检验首检定检备注（一）测控装置1铭牌参数√√√2外观及接线检查...
