外脚手架施工方案1VIP免费

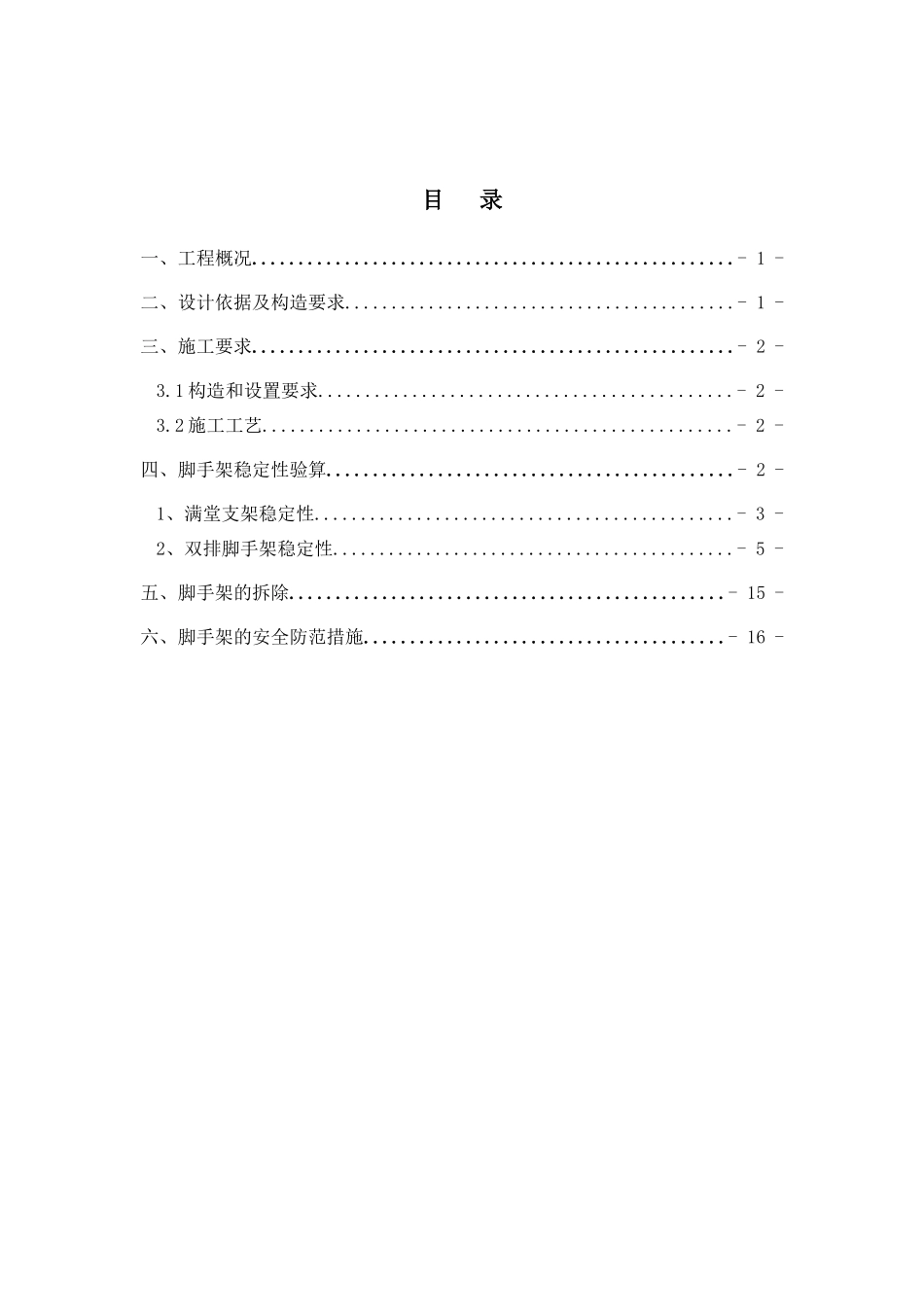

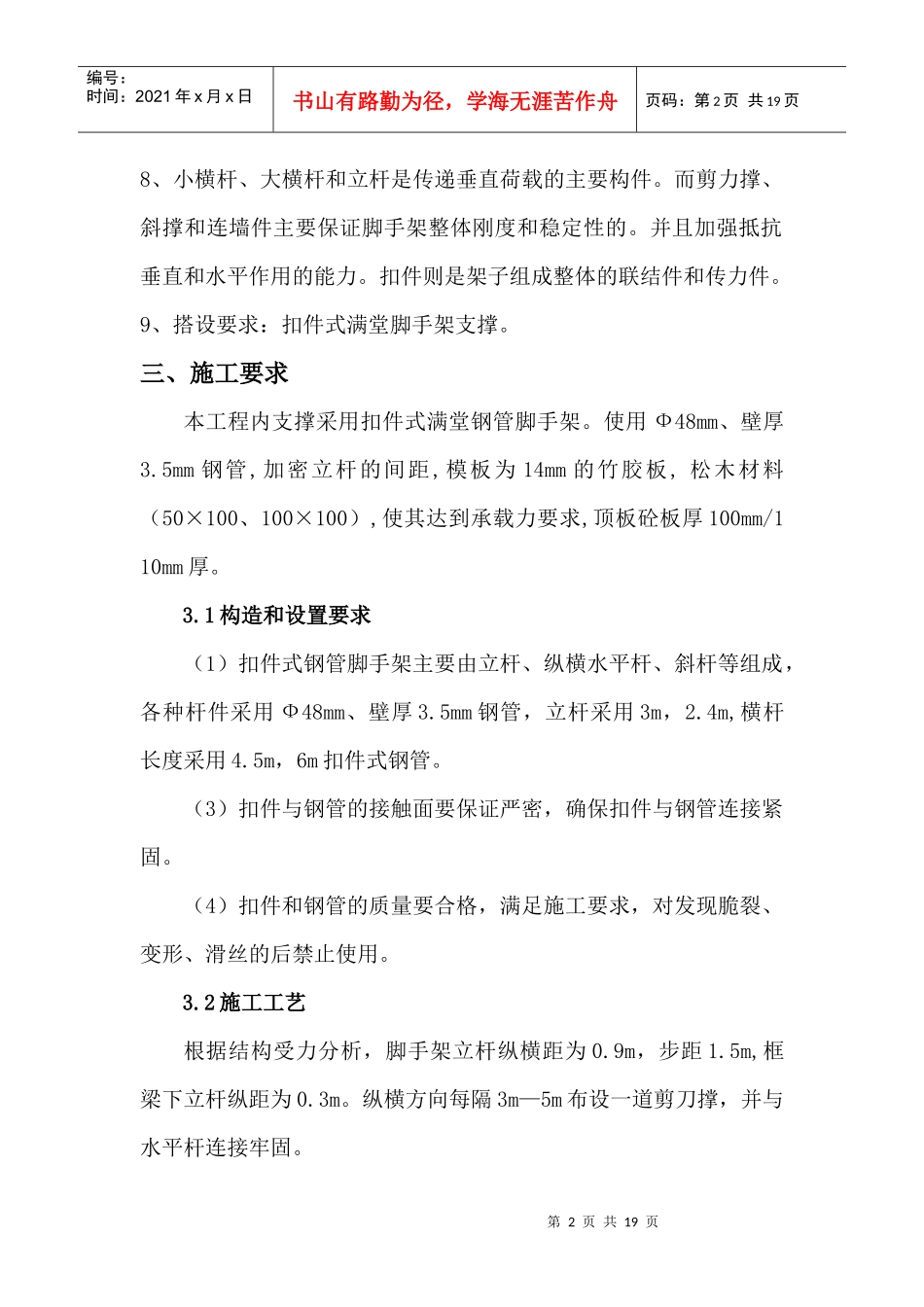

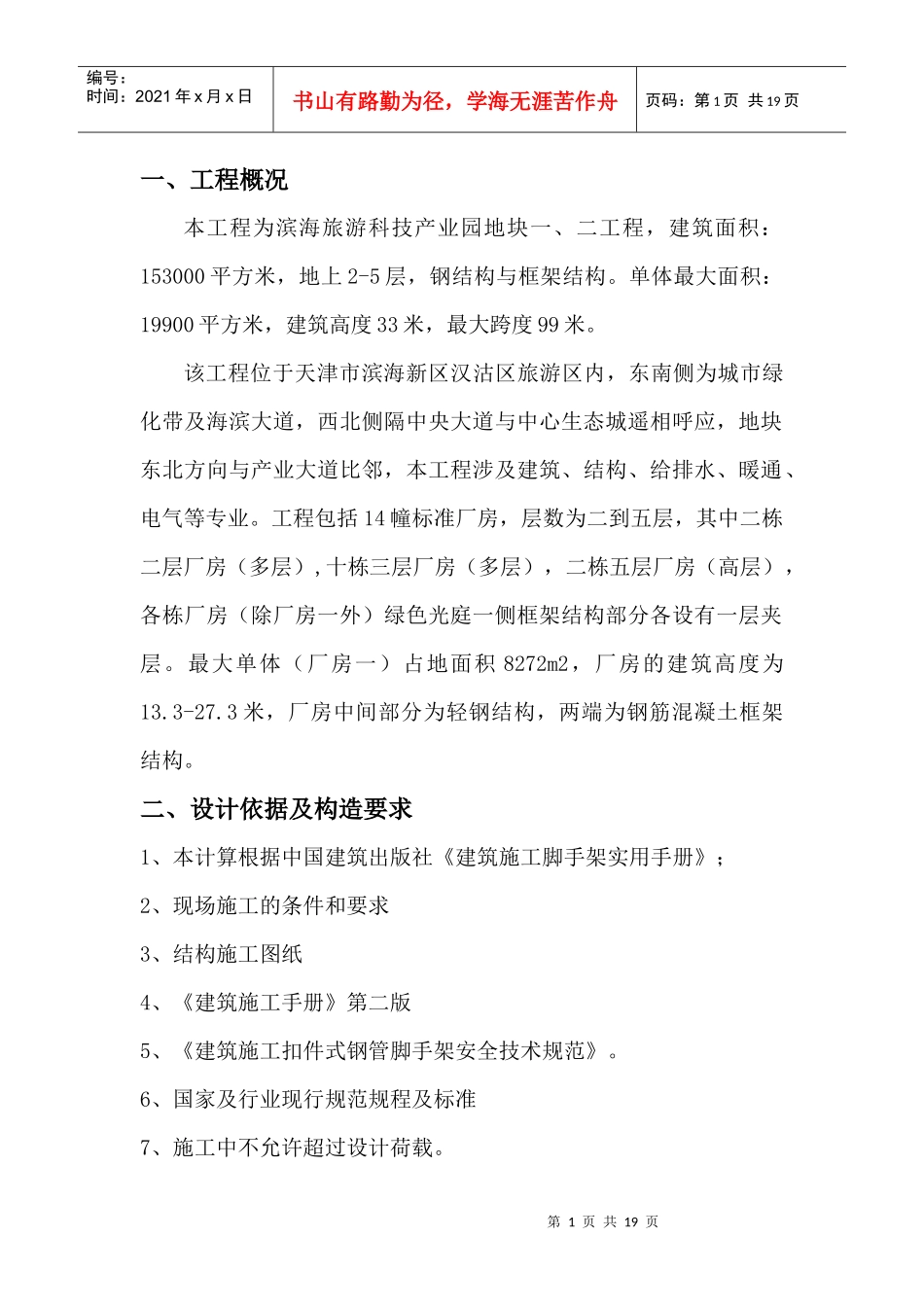

目录一、工程概况....................................................-1-二、设计依据及构造要求..........................................-1-三、施工要求....................................................-2-3.1构造和设置要求............................................-2-3.2施工工艺..................................................-2-四、脚手架稳定性验算............................................-2-1、满堂支架稳定性.............................................-3-2、双排脚手架稳定性...........................................-5-五、脚手架的拆除...............................................-15-六、脚手架的安全防范措施.......................................-16-第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页一、工程概况本工程为滨海旅游科技产业园地块一、二工程，建筑面积：153000平方米，地上2-5层，钢结构与框架结构。单体最大面积：19900平方米，建筑高度33米，最大跨度99米。该工程位于天津市滨海新区汉沽区旅游区内，东南侧为城市绿化带及海滨大道，西北侧隔中央大道与中心生态城遥相呼应，地块东北方向与产业大道比邻，本工程涉及建筑、结构、给排水、暖通、电气等专业。工程包括14幢标准厂房，层数为二到五层，其中二栋二层厂房（多层）,十栋三层厂房（多层），二栋五层厂房（高层），各栋厂房（除厂房一外）绿色光庭一侧框架结构部分各设有一层夹层。最大单体（厂房一）占地面积8272m2，厂房的建筑高度为13.3-27.3米，厂房中间部分为轻钢结构，两端为钢筋混凝土框架结构。二、设计依据及构造要求1、本计算根据中国建筑出版社《建筑施工脚手架实用手册》；2、现场施工的条件和要求3、结构施工图纸4、《建筑施工手册》第二版5、《建筑施工扣件式钢管脚手架安全技术规范》。6、国家及行业现行规范规程及标准7、施工中不允许超过设计荷载。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页8、小横杆、大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。扣件则是架子组成整体的联结件和传力件。9、搭设要求：扣件式满堂脚手架支撑。三、施工要求本工程内支撑采用扣件式满堂钢管脚手架。使用Ф48mm、壁厚3.5mm钢管,加密立杆的间距,模板为14mm的竹胶板,松木材料（50×100、100×100）,使其达到承载力要求,顶板砼板厚100mm/110mm厚。3.1构造和设置要求（1）扣件式钢管脚手架主要由立杆、纵横水平杆、斜杆等组成，各种杆件采用Ф48mm、壁厚3.5mm钢管，立杆采用3m，2.4m,横杆长度采用4.5m，6m扣件式钢管。（3）扣件与钢管的接触面要保证严密，确保扣件与钢管连接紧固。（4）扣件和钢管的质量要合格，满足施工要求，对发现脆裂、变形、滑丝的后禁止使用。3.2施工工艺根据结构受力分析，脚手架立杆纵横距为0.9m，步距1.5m,框梁下立杆纵距为0.3m。纵横方向每隔3m—5m布设一道剪刀撑，并与水平杆连接牢固。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页施工流程:①树立杆→②摆放扫地杆,并与立杆连接→③纵横向水平横杆,并与相应立杆连接(加设剪刀撑及斜撑)→④搭设剪刀撑四、脚手架稳定性验算1、满堂支架稳定性支架采用立杆横距90cm，立杆纵距90cm，步距1.5m进行布置计算过程如下：荷载参数：混凝土与钢筋自重：25KN/m3；施工人员设备均布荷载标准值：1KN/㎡；浇筑和振捣均布荷载标准值：1KN/㎡；模板自重标准值：0.5KN/㎡；10m以下支架不需要计算架体自重，风荷载不计算第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页模板支架立杆荷载标准值：作用于支架上的荷载分为永久静荷载和活荷载静荷载：NG1=0（忽略不计）模板自重：NG2=0.5×0.9×0.9=0.41KN钢筋砼自重：NG3=25×0.6×0.9×0.9=12.15KN活荷载（施工人员设备和浇筑、振捣）：NQ=（1+1）×...
