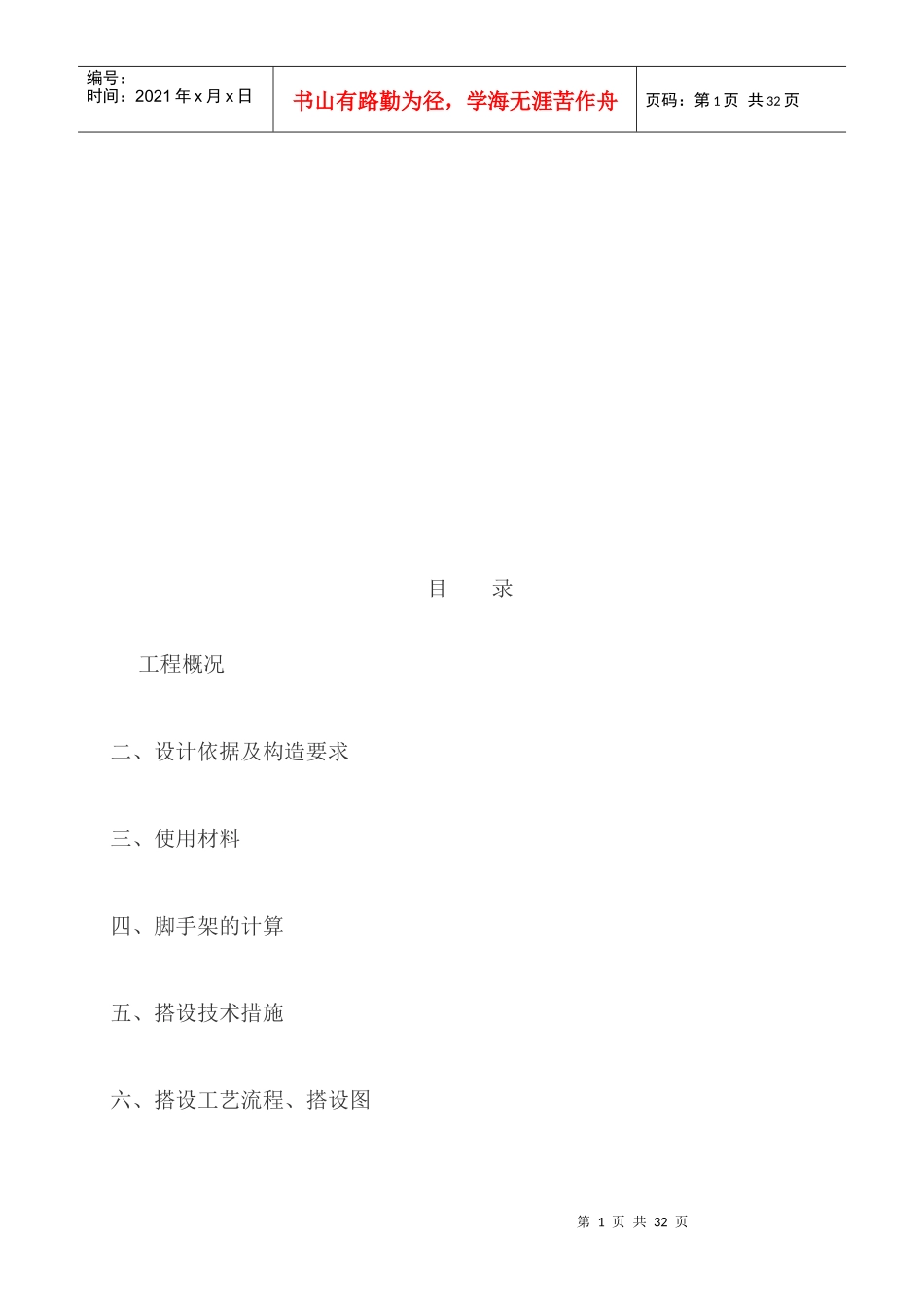

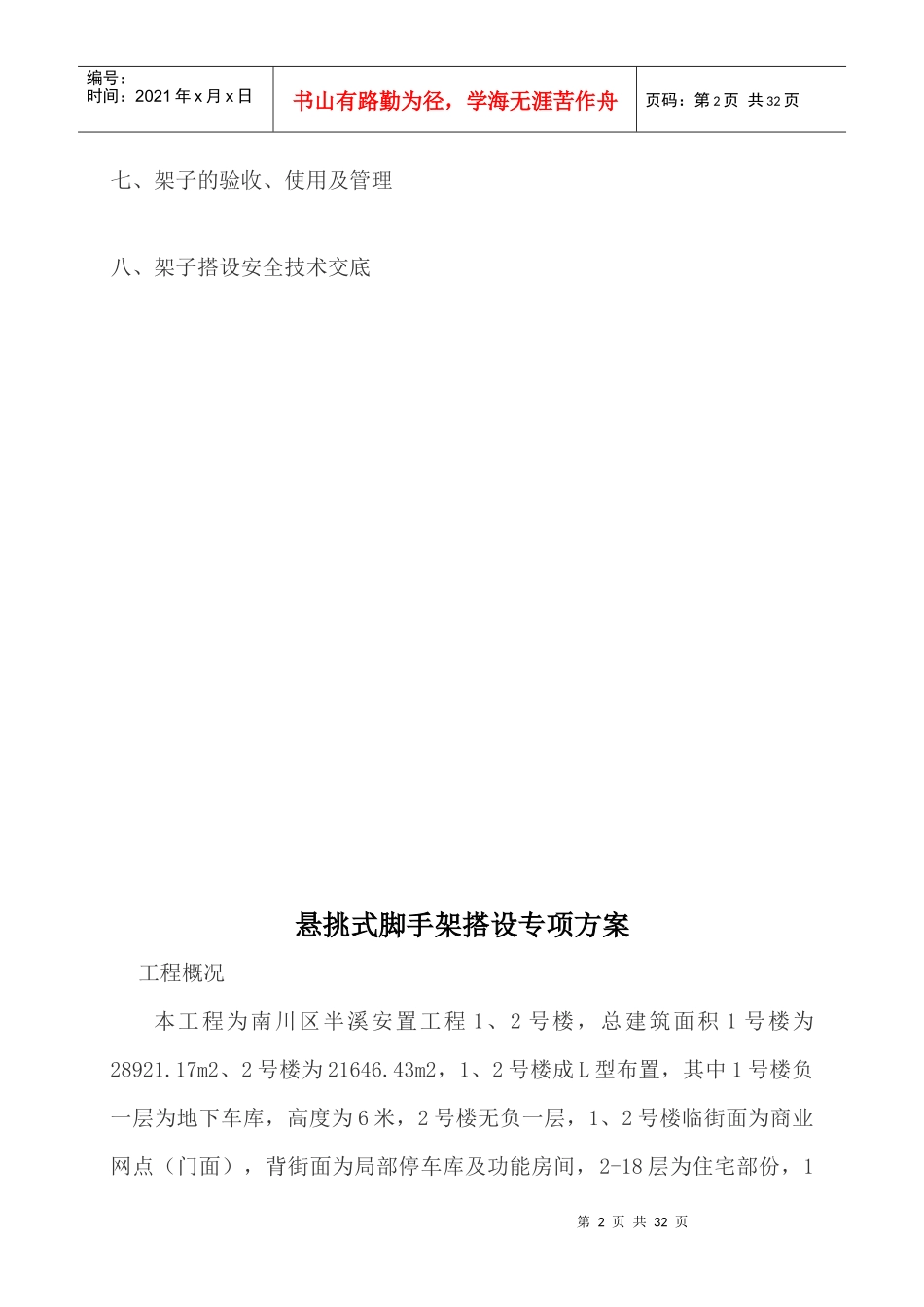

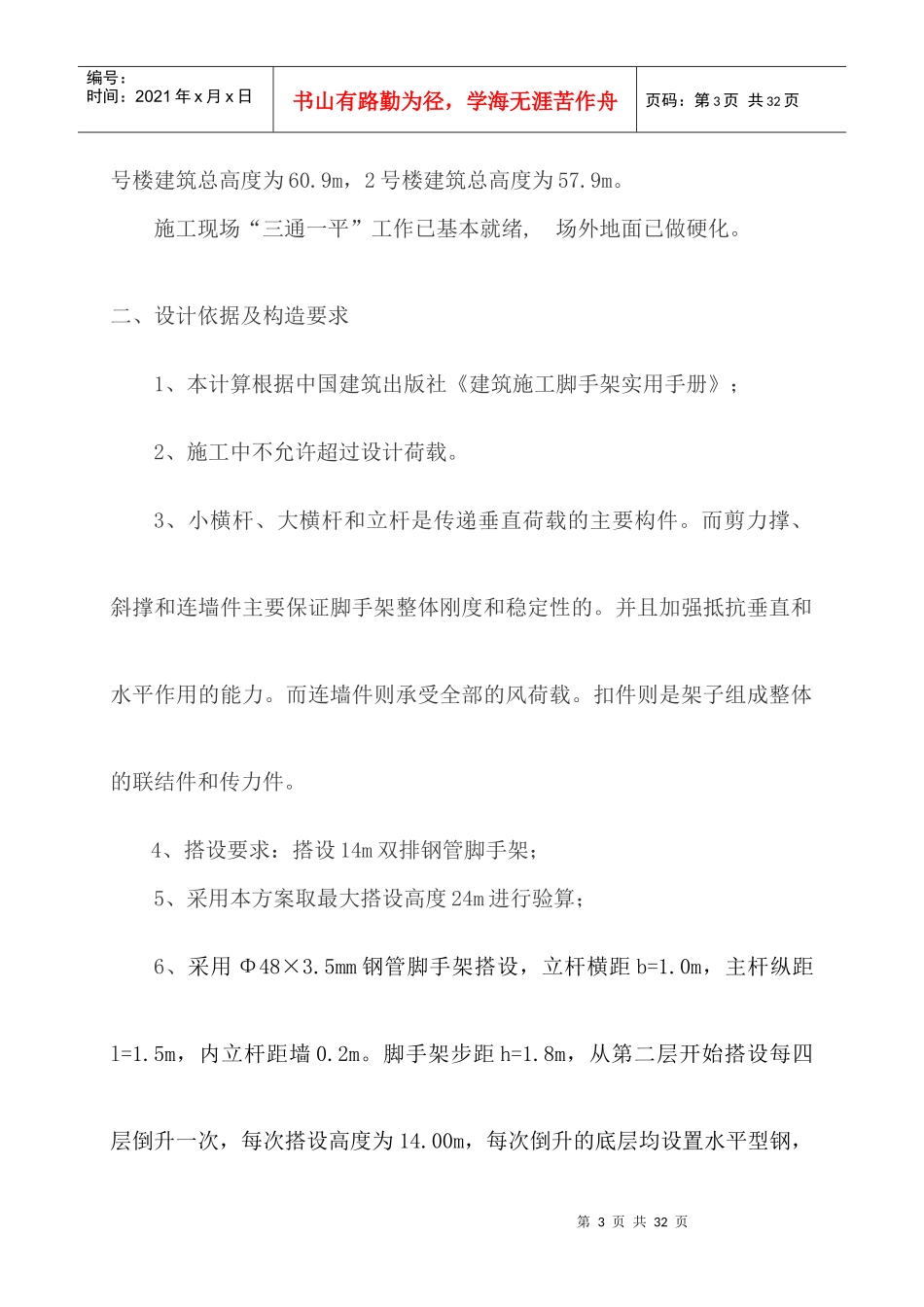

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页目录工程概况二、设计依据及构造要求三、使用材料四、脚手架的计算五、搭设技术措施六、搭设工艺流程、搭设图第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页七、架子的验收、使用及管理八、架子搭设安全技术交底悬挑式脚手架搭设专项方案工程概况本工程为南川区半溪安置工程1、2号楼，总建筑面积1号楼为28921.17m2、2号楼为21646.43m2，1、2号楼成L型布置，其中1号楼负一层为地下车库，高度为6米，2号楼无负一层，1、2号楼临街面为商业网点（门面），背街面为局部停车库及功能房间，2-18层为住宅部份，1第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页号楼建筑总高度为60.9m，2号楼建筑总高度为57.9m。施工现场“三通一平”工作已基本就绪,场外地面已做硬化。二、设计依据及构造要求1、本计算根据中国建筑出版社《建筑施工脚手架实用手册》；2、施工中不允许超过设计荷载。3、小横杆、大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件。4、搭设要求：搭设14m双排钢管脚手架；5、采用本方案取最大搭设高度24m进行验算；6、采用Φ48×3.5mm钢管脚手架搭设，立杆横距b=1.0m，主杆纵距l=1.5m，内立杆距墙0.2m。脚手架步距h=1.8m，从第二层开始搭设每四层倒升一次，每次搭设高度为14.00m，每次倒升的底层均设置水平型钢，第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页作外防护用，每层搭设应高出作业层1.5m以上，脚手架与建筑物主体结构连接点的位置，其竖向间距H1=2h=2×1.8=3.6m，水平间距L1=3L=3×1.5=4.5m。根据规定，均布荷载Qk=2.0KN/㎡。三、使用材料1、钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准《炭素结构钢》(GB700-89)中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。2、钢管选用外径48mm，壁厚3.2mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6m，小横杆长度1.5m。3、根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。6、扣件表面应进行防锈处理。7、脚手板应采用杉木制作，厚度不小于50mm，宽度大于等于200mm，长度为4--6m，其材质应符合国家现行标准《木结构设计规定》(GBJ5—88)中对II级木材的规定，不得有开裂、腐朽。脚手板的两端应采用直径为4mm的镀锌钢丝各设两道箍。8、钢管及扣件报皮标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。9、外架钢管采用金黄色，栏杆采用红白相间色，扣件刷暗红色防锈漆。四、脚手架的计算第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页（一）、基本条件地面粗造为C类，基本风压W0=0.45KN/m2，立网网目尺寸为3.5cm×3.5cm，绳径3.2mm，自重0.01KN/m2（二）、搭设高度计算验算部位应根据风荷载产生弯曲压应力大小分析确定，故先计算风荷载产生压应为σw1、σw计算立网封闭的挡风系数及风荷载体型系数《建筑结构荷载规范》近似按以下方法计算ξ=(3.5+3.5)×0.32/(3.5×3.5)×1.05=0.1921.05为考虑筋绳的影响μS=1.2×0.192=0.23立网传给立柱的风荷载标准值（4-4）计算,计算风压高度系数μZ按表4-第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7...
