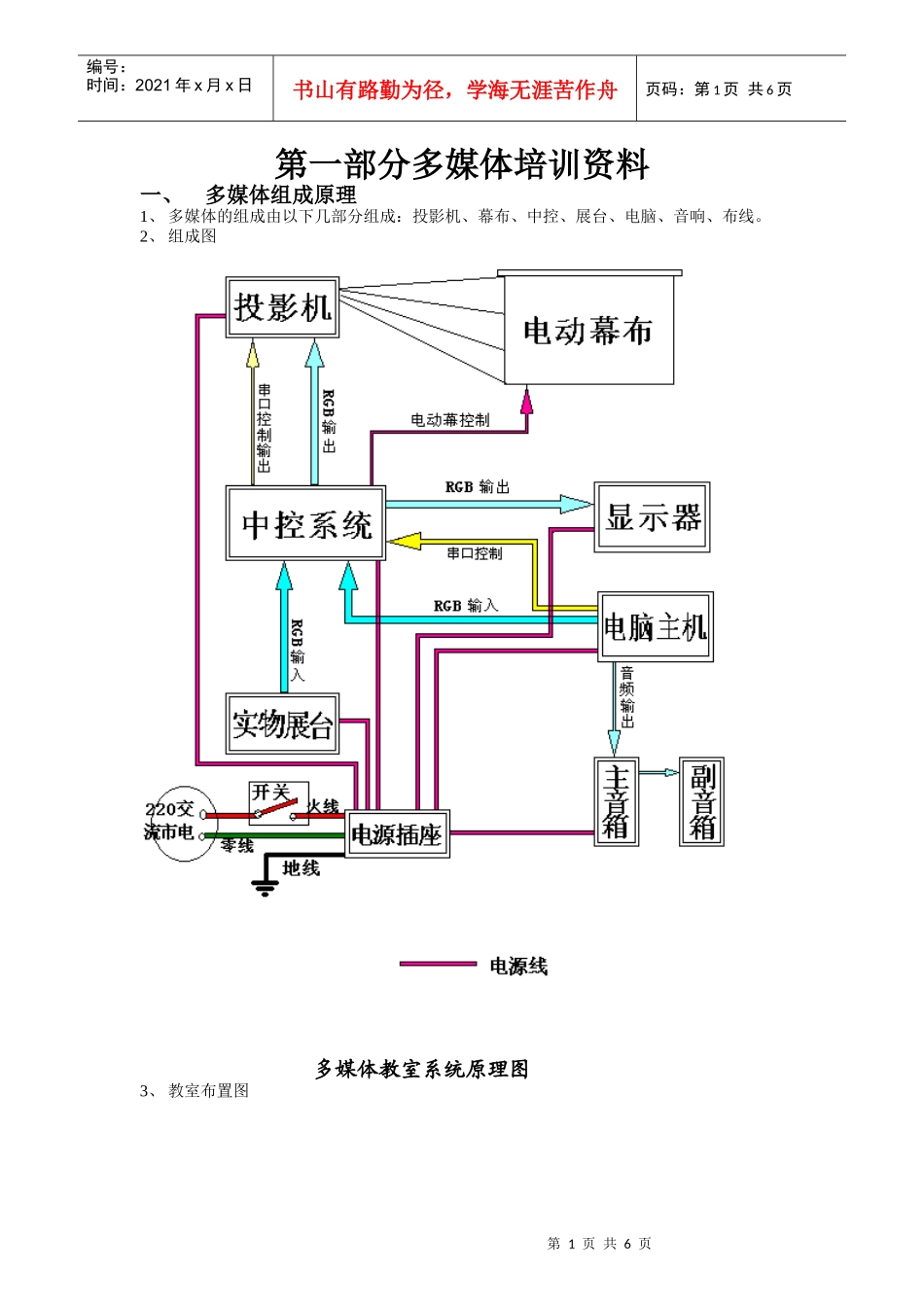

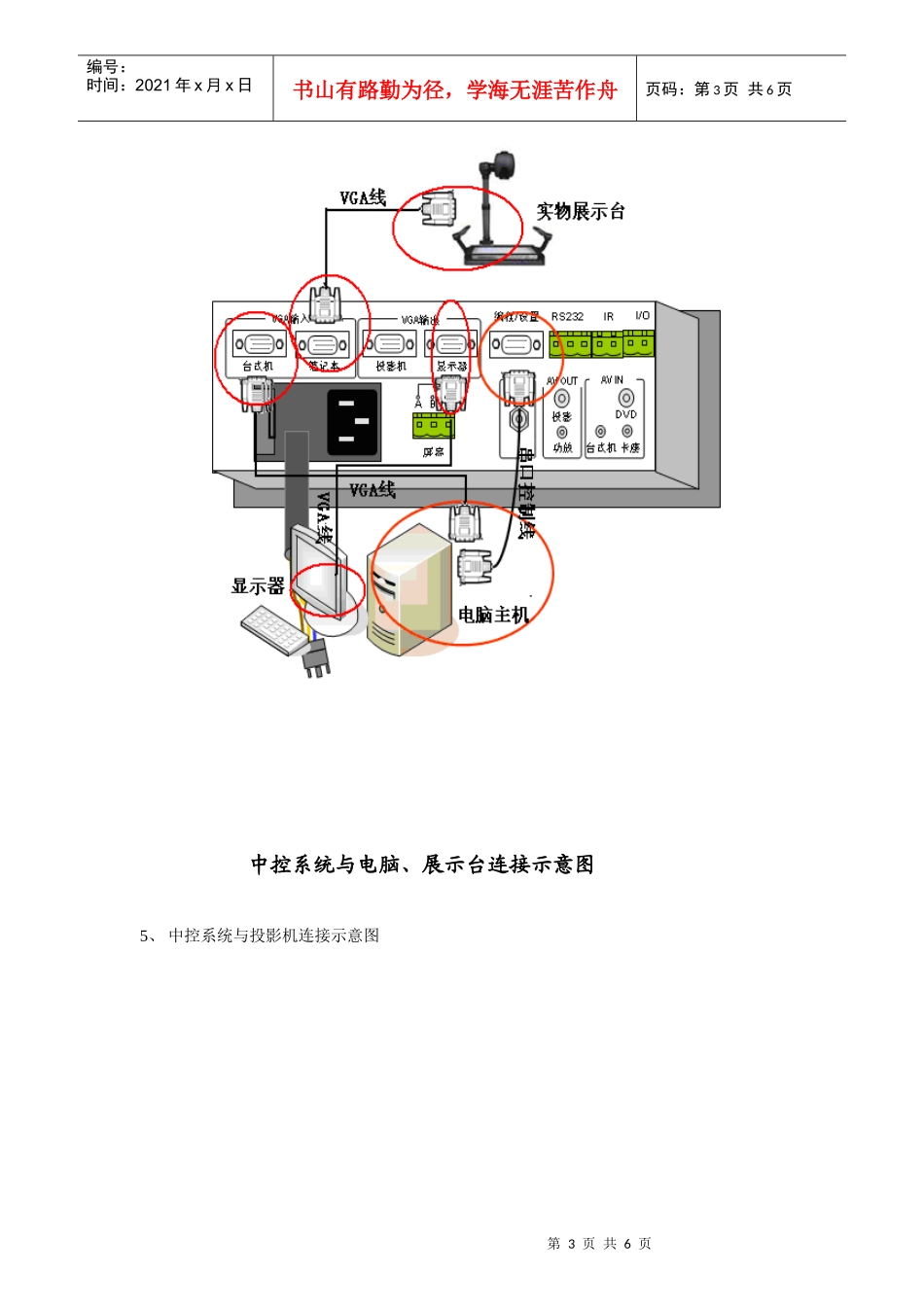

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页第一部分多媒体培训资料一、多媒体组成原理1、多媒体的组成由以下几部分组成：投影机、幕布、中控、展台、电脑、音响、布线。2、组成图多媒体教室系统原理图3、教室布置图第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页设计施工说明：投影机镜头与幕布的距离范围是3.5m—4.1m多媒体教室平面分布图4、中控系统与电脑、展示台连接示意图第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页中控系统与电脑、展示台连接示意图5、中控系统与投影机连接示意图第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页中控系统与投影机连接示意图二、多媒的操作步骤第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页为了使各位老师能正确使用多媒体电化教室，请按照以下步骤进行操作：【开机步骤】1、确定教室供电正常。2、打开多媒体桌盖，此时多媒体加电开关自动打开，投影机、中控器、计算机等多媒体设备加电，中控器面板系统关键的指示灯点亮。3、按下中控器键，系统开键的指示灯点亮，几秒后，下面信号切换区域的台式电脑的指示灯点亮，中控器进入工作状态。4、按键，激活投影机开关，投影机启动，进入工作状态。5、按键，幕布开始下降，直到自动停止，幕布全部展开。6、开启电脑（开主机和显示器），电脑进入操作桌面，桌面内容即可投到幕布上。7、按下，开启声音，根据需要调节音量大小。8、打开展台开关，按下信号切换区键，指示灯点亮，信号切换区其他指示灯处于熄灭状态，幕布图像切换成展台工作台上的图像（展台的具体操作请看使用说明）。9、如果图像要切换回电脑桌面图像，按下键，台式电脑指示灯点亮，信号切换区其他指示灯熄灭。（更具实际情况和需求，投影机投在幕布上的图像可以从四种信号来源随意切换。）【关机步骤】1、按键，投影机关机。2、按键，幕布开始上升，直到自动卷起。（部分中控器幕布上升同在第一步同时实现，此步骤可省）3、关闭计算机操作系统，关显示器、展台。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页4、确定所有设备关闭、幕布卷起，合上多媒体桌盖（此步骤需特别注意，否则系统断电，会对设备造成损伤）。5、为了安全锁上控制桌的各个柜门。感谢各位老师的使用，在操作过程中要仔细阅读此操作步骤，为了能更好的使用此系统请仔细阅读各个设备的说明书。
