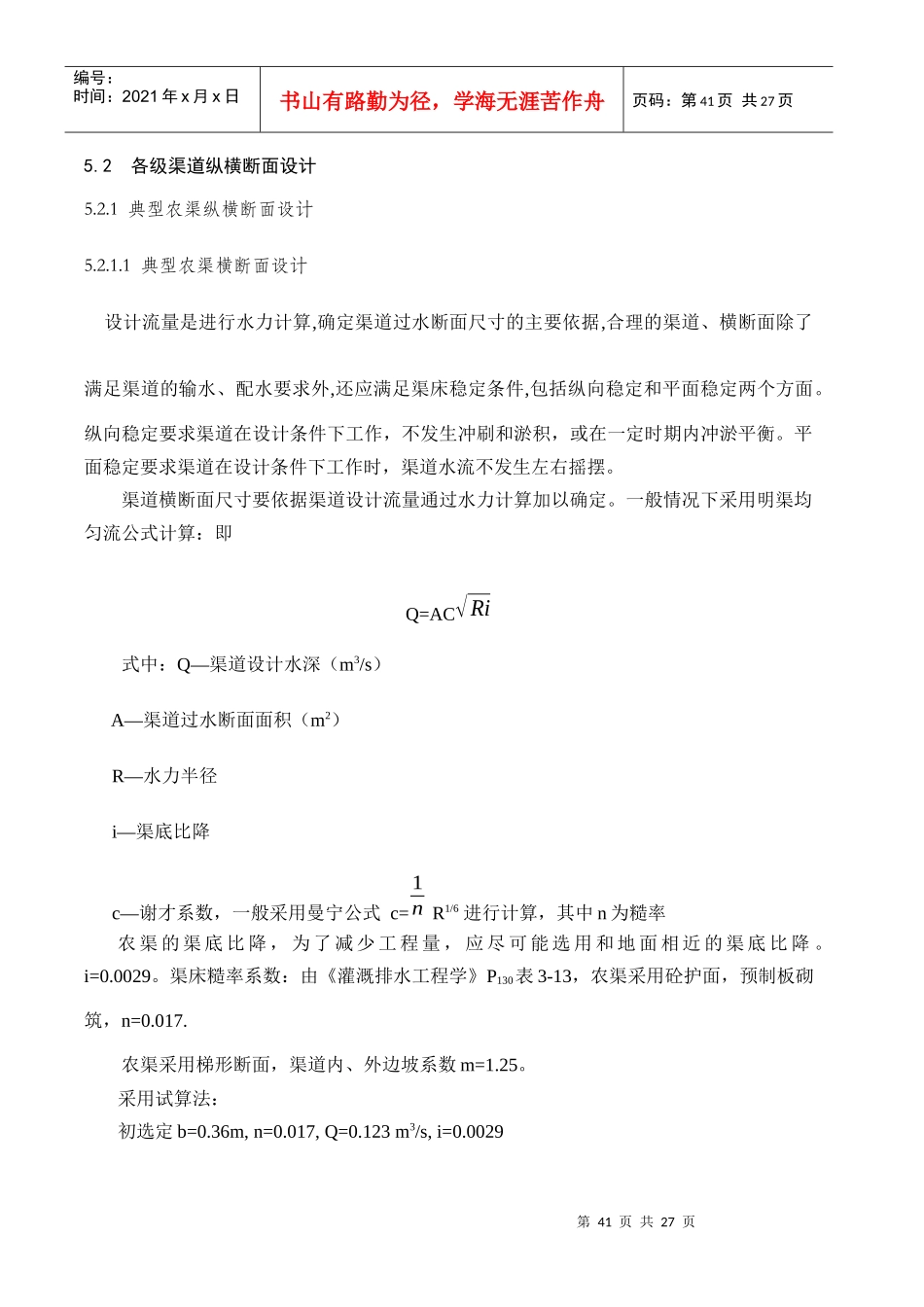

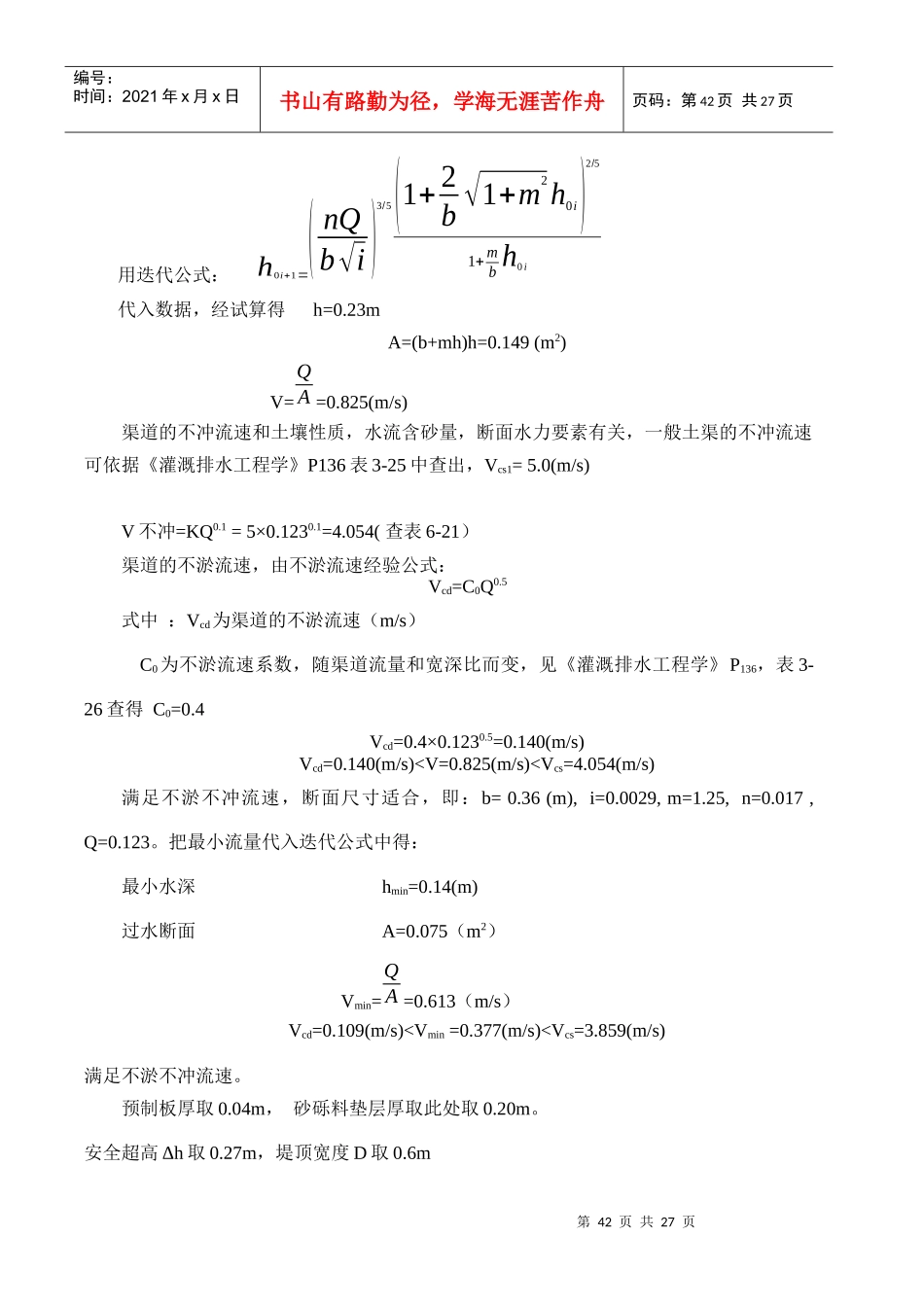

第41页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第41页共27页5.2各级渠道纵横断面设计5.2.1典型农渠纵横断面设计5.2.1.1典型农渠横断面设计设计流量是进行水力计算,确定渠道过水断面尺寸的主要依据,合理的渠道、横断面除了满足渠道的输水、配水要求外,还应满足渠床稳定条件,包括纵向稳定和平面稳定两个方面。纵向稳定要求渠道在设计条件下工作,不发生冲刷和淤积,或在一定时期内冲淤平衡。平面稳定要求渠道在设计条件下工作时,渠道水流不发生左右摇摆。渠道横断面尺寸要依据渠道设计流量通过水力计算加以确定。一般情况下采用明渠均匀流公式计算:即Q=AC√Ri式中:Q—渠道设计水深(m3/s)A—渠道过水断面面积(m2)R—水力半径i—渠底比降c—谢才系数,一般采用曼宁公式c=1nR1/6进行计算,其中n为糙率农渠的渠底比降,为了减少工程量,应尽可能选用和地面相近的渠底比降。i=0.0029。渠床糙率系数:由《灌溉排水工程学》P130表3-13,农渠采用砼护面,预制板砌筑,n=0.017.农渠采用梯形断面,渠道内、外边坡系数m=1.25。采用试算法:初选定b=0.36m,n=0.017,Q=0.123m3/s,i=0.0029第42页共27页第41页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第42页共27页用迭代公式:h0i+1=(nQb√i)3/5(1+2b√1+m2h0i)2/51+mbh0i代入数据,经试算得h=0.23mA=(b+mh)h=0.149(m2)V=QA=0.825(m/s)渠道的不冲流速和土壤性质,水流含砂量,断面水力要素有关,一般土渠的不冲流速可依据《灌溉排水工程学》P136表3-25中查出,Vcs1=5.0(m/s)V不冲=KQ0.1=5×0.1230.1=4.054(查表6-21)渠道的不淤流速,由不淤流速经验公式:Vcd=C0Q0.5式中:Vcd为渠道的不淤流速(m/s)C0为不淤流速系数,随渠道流量和宽深比而变,见《灌溉排水工程学》P136,表3-26查得C0=0.4Vcd=0.4×0.1230.5=0.140(m/s)Vcd=0.140(m/s)
