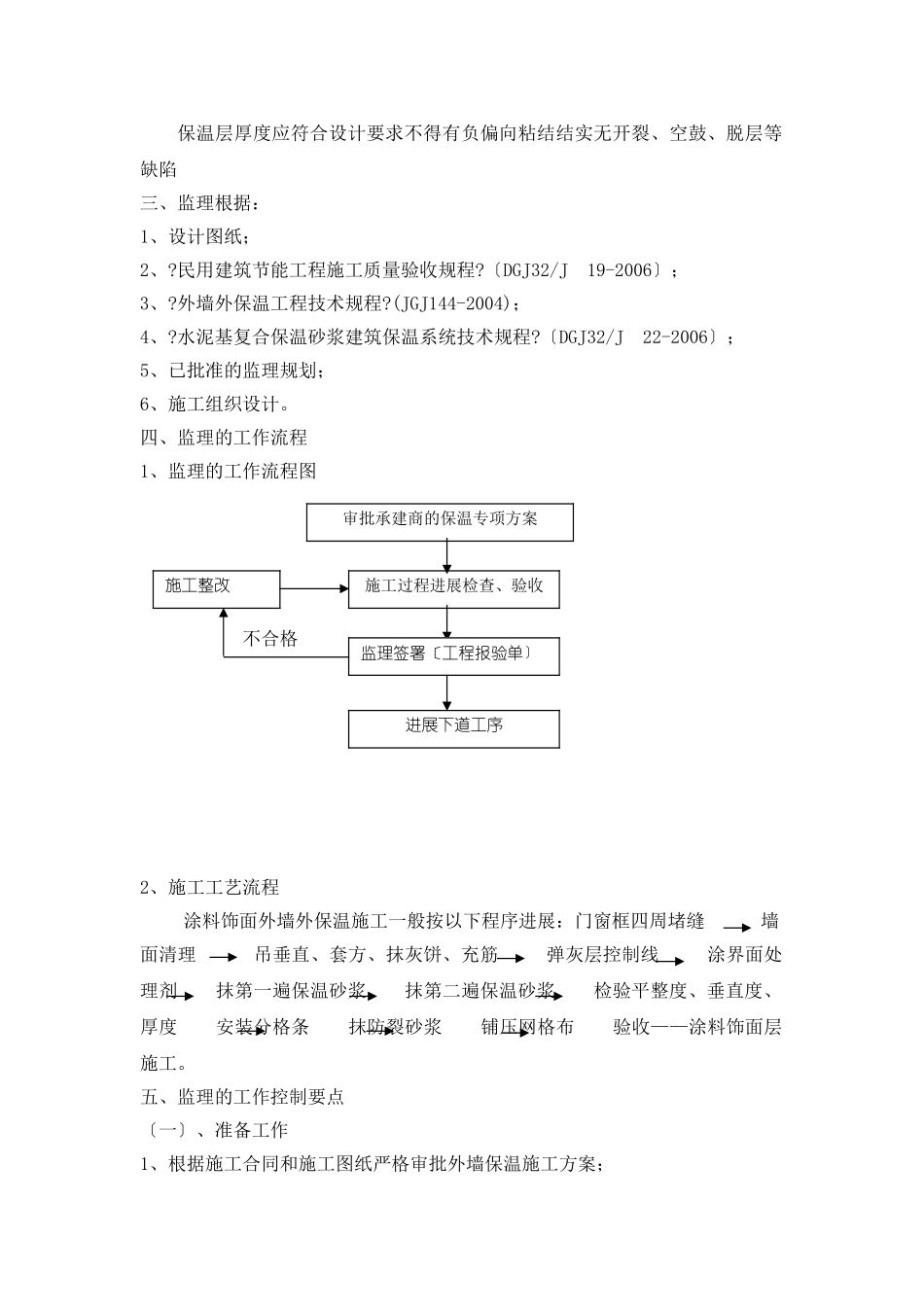

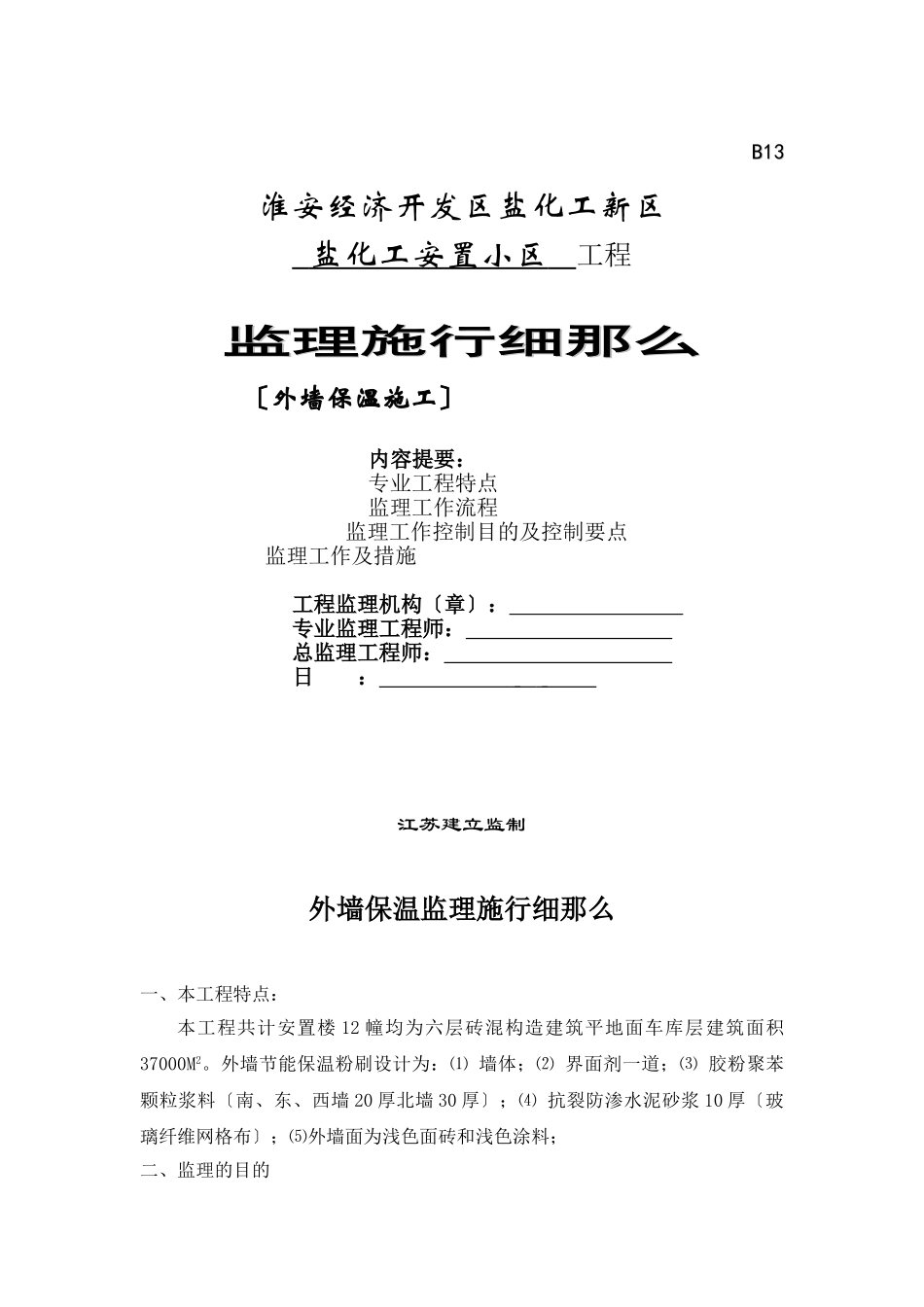

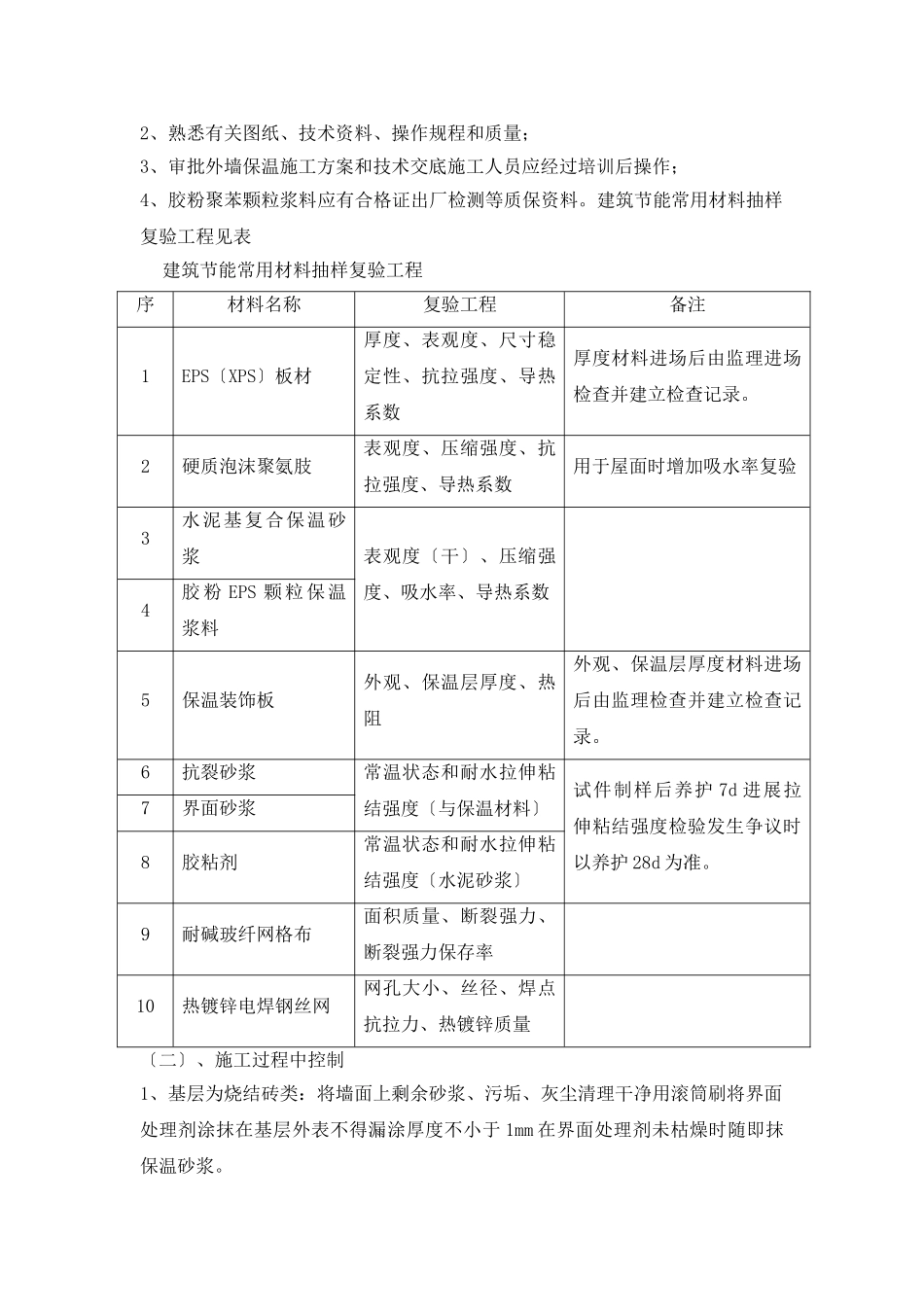

B13B13淮安经济开发区盐化工新区盐化工安置小区工程监理施行细那么监理施行细那么〔外墙保温施工〕内容提要：专业工程特点监理工作流程监理工作控制目的及控制要点监理工作及措施工程监理机构〔章〕：专业监理工程师：总监理工程师：日：江苏建立监制外墙保温监理施行细那么一、本工程特点：本工程共计安置楼12幢均为六层砖混构造建筑平地面车库层建筑面积37000M2。外墙节能保温粉刷设计为：⑴墙体；⑵界面剂一道；⑶胶粉聚苯颗粒浆料〔南、东、西墙20厚北墙30厚〕；⑷抗裂防渗水泥砂浆10厚〔玻璃纤维网格布〕；⑸外墙面为浅色面砖和浅色涂料；二、监理的目的保温层厚度应符合设计要求不得有负偏向粘结结实无开裂、空鼓、脱层等缺陷三、监理根据：1、设计图纸；2、?民用建筑节能工程施工质量验收规程?〔DGJ32/J19-2006〕；3、?外墙外保温工程技术规程?(JGJ144-2004)；4、?水泥基复合保温砂浆建筑保温系统技术规程?〔DGJ32/J22-2006〕；5、已批准的监理规划；6、施工组织设计。四、监理的工作流程1、监理的工作流程图不合格2、施工工艺流程涂料饰面外墙外保温施工一般按以下程序进展：门窗框四周堵缝墙面清理吊垂直、套方、抹灰饼、充筋弹灰层控制线涂界面处理剂抹第一遍保温砂浆抹第二遍保温砂浆检验平整度、垂直度、厚度安装分格条抹防裂砂浆铺压网格布验收——涂料饰面层施工。五、监理的工作控制要点〔一〕、准备工作1、根据施工合同和施工图纸严格审批外墙保温施工方案；施工过程进展检查、验收进展下道工序施工整改监理签署〔工程报验单〕审批承建商的保温专项方案2、熟悉有关图纸、技术资料、操作规程和质量；3、审批外墙保温施工方案和技术交底施工人员应经过培训后操作；4、胶粉聚苯颗粒浆料应有合格证出厂检测等质保资料。建筑节能常用材料抽样复验工程见表建筑节能常用材料抽样复验工程序材料名称复验工程备注1EPS〔XPS〕板材厚度、表观度、尺寸稳定性、抗拉强度、导热系数厚度材料进场后由监理进场检查并建立检查记录。2硬质泡沫聚氨肢表观度、压缩强度、抗拉强度、导热系数用于屋面时增加吸水率复验3水泥基复合保温砂浆表观度〔干〕、压缩强度、吸水率、导热系数4胶粉EPS颗粒保温浆料5保温装饰板外观、保温层厚度、热阻外观、保温层厚度材料进场后由监理检查并建立检查记录。6抗裂砂浆常温状态和耐水拉伸粘结强度〔与保温材料〕试件制样后养护7d进展拉伸粘结强度检验发生争议时以养护28d为准。7界面砂浆8胶粘剂常温状态和耐水拉伸粘结强度〔水泥砂浆〕9耐碱玻纤网格布面积质量、断裂强力、断裂强力保存率10热镀锌电焊钢丝网网孔大小、丝径、焊点抗拉力、热镀锌质量〔二〕、施工过程中控制1、基层为烧结砖类：将墙面上剩余砂浆、污垢、灰尘清理干净用滚筒刷将界面处理剂涂抹在基层外表不得漏涂厚度不小于1mm在界面处理剂未枯燥时随即抹保温砂浆。2、基层为混凝土墙：用铁抹子将界面砂浆均匀抹在基层外表不得漏涂厚度不小于2mm在界面砂浆未枯燥时随即抹保温砂浆。3、基层为蒸压粉煤灰类新型墙体材料：应提早两天浇水每天两遍以上使渗水深度到达8-10mm为宜。抹灰前最后一遍浇水应提早1h用专用界面砂浆抹1～2mm在界面砂浆未枯燥时随即抹保温材料。4、灰饼冲筋：墙面应按保温层厚度设计要求用保温砂浆做出灰饼冲筋。5、保温层施工：保温层施工时应分遍进展每遍厚度不宜超过10mm涂抹时应抹平压实。分层抹灰时间间隔一般在24h以上待厚度到达冲筋面时先用大杠刮平再用铁抹用力抹平压实。6、分格缝及滴水槽施工：根据设计要求弹出分格线采用厚度不大于抹灰层厚度的塑料或其它材料制成的分格条将分格条临时粘贴在保温层外表待防护层砂浆粉刷完毕后将分格条轻轻取出形成分格缝。并用1份有机硅防水剂掺30份饮用水再掺40份水泥〔重量比〕沿分格缝槽底涂刷两遍不得漏涂。7、防裂砂浆施工：防裂砂浆面层抹灰必须在最后一遍保温层充分凝固后进展一般在7d后或用手按不动外表的情况下进展。防裂砂浆施工时同时在檐口、窗台、窗楣、雨篷、台、压顶以及凸出墙面的顶面做出坡度下面应做出滴水槽或滴水线并做好防水处理。8、网格布施工：用铁抹子将防裂砂浆粉刷到保温层上厚度应控制在3～5mm...
