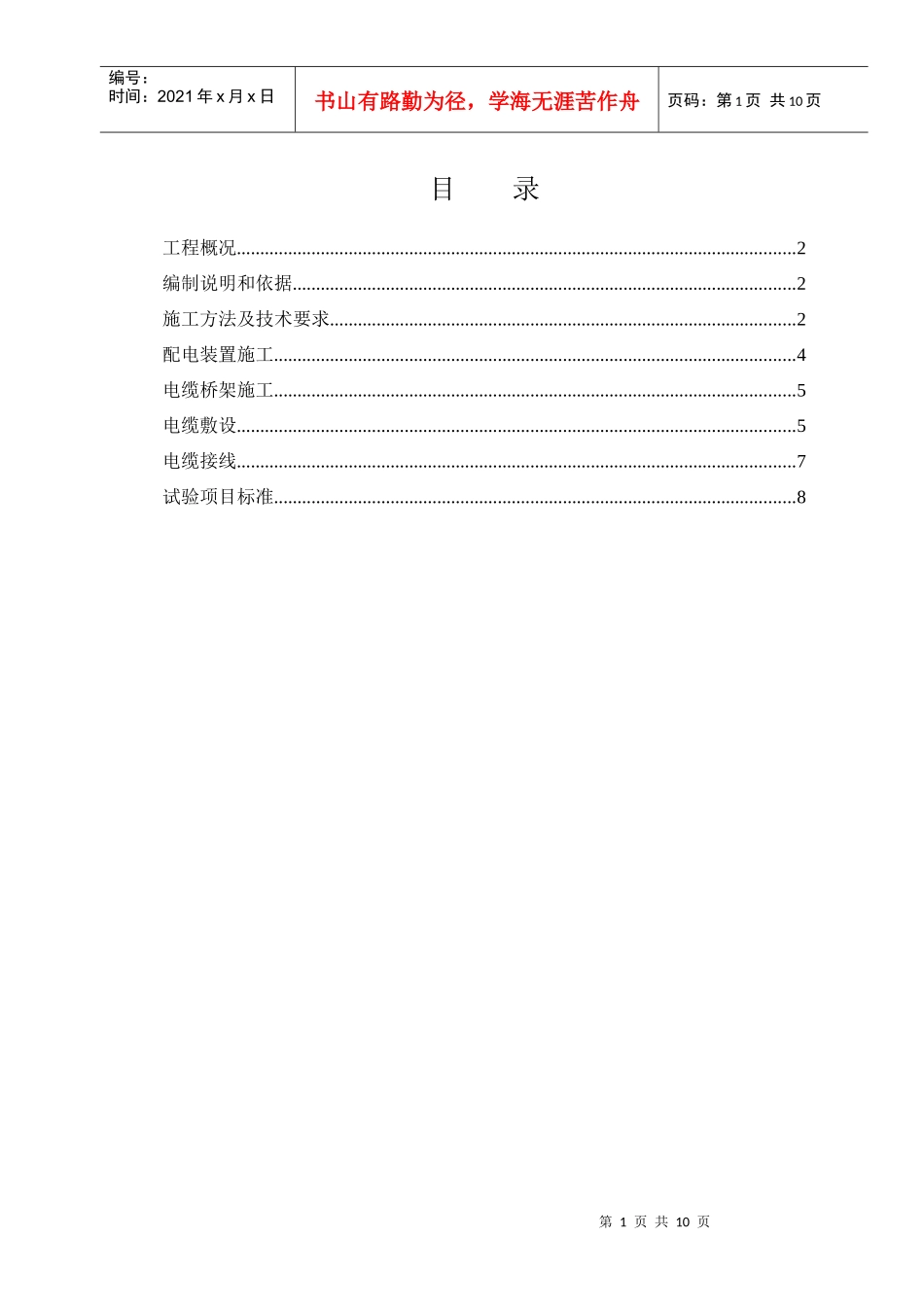

35kv变电所主要施工方案第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页目录工程概况........................................................................................................................2编制说明和依据............................................................................................................2施工方法及技术要求....................................................................................................2配电装置施工................................................................................................................4电缆桥架施工................................................................................................................5电缆敷设........................................................................................................................5电缆接线........................................................................................................................7试验项目标准................................................................................................................8第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页35kv变电所主要施工方案工程概况35kv变电所是江西星火有机硅厂25kt/a离子膜烧碱技改工程的主要施工内容,该变电所投运后,原35/10kv变电所的供配电设施拆除,保留35kv电源为降压站的备用电源。本工程所需的35kv电源将由110kv降压站提供。(110kv降压站已于2002年10月开始建设,下在建设中。)新建的35kv开关所,用于旧隔膜碱及新建离子膜碱的整流装置供电,在原户外35kv开关设备场地新建烧碱低压变电所,用于整个烧碱街区的低压供电。编制说明和依据因投标资料提供的设备不完整、不全面,其中对35kv开关所综合自动化系统无任何资料,现参考投标文件25kt/a离子膜烧碱技改工程量清单,根据以往类似工程的施工经验,现编制本方案,仅供参考,待设计图纸和详细设计资料齐全,依具体工程特点再对方案加以详细补充。供电系统:35kv开关所主接线单母分段,两路进线电源引自厂内110kv降压站;35kv配电设备采用35kv成套开关柜,与预留的滤波装置布置在一个建筑物内;35kv断路器采用SF6断路器;35kv开关柜控制及保护采用微机监控保护综合模块;35kv开关所为无人值班,断路器的操作及控制在整流控制中心实施,整流控制中心布置在烧碱低变电所上面。编制依据如下:(1)《电气装置安装工程高压电器施工及验收规范》(GBJ147-90)。(2)《电气装置安装工程高压电器施工及验收规范》(GBJ147-90)。(3)《电气装置安装工程高压电器施工及验收规范》(GBJ147-90)。(4)《电气装置安装工程高压电器施工及验收规范》(GBJ147-90)。第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页施工方法及技术要求主变压器就位在变压器基础验收移交后,对周边施工场地进行平整和夯实。根据变压器的外形尺寸,预先制作好变压器拖运架。变压器在现场卸车时要有防止倾倒措施,一般倾角不得小于规定的角度,要严禁冲击和严重振动等情况。现场卸车地点应土质坚实,有关运输要求应提交运输部门执行和实施。主变压器运输到现场后,要仔细核对变压器的高压侧和低压侧的方向。本标段主变压器,我方采用汽车吊,将变压器吊至拖运架,再由拖架将变压器拖运到基础,再用4台液压千斤顶降至基础上。主变压器附件安装升高座安装:安装前先完成电流互感器的试验;电流互感器出线端子板应绝缘良好,其接线螺栓和固定件的垫块应紧固,端子板应密封良好,无渗油现象,应使电流互感器铭牌位置向油箱外侧,放气塞位置应在升高座的最高处。瓷套管安装:瓷套管表面应无裂缝、伤痕,套管、法兰颈部及均压环内壁应清擦干净,套管应经试验合格;充油套管无渗油现象,油位指示正常,油标应面...
