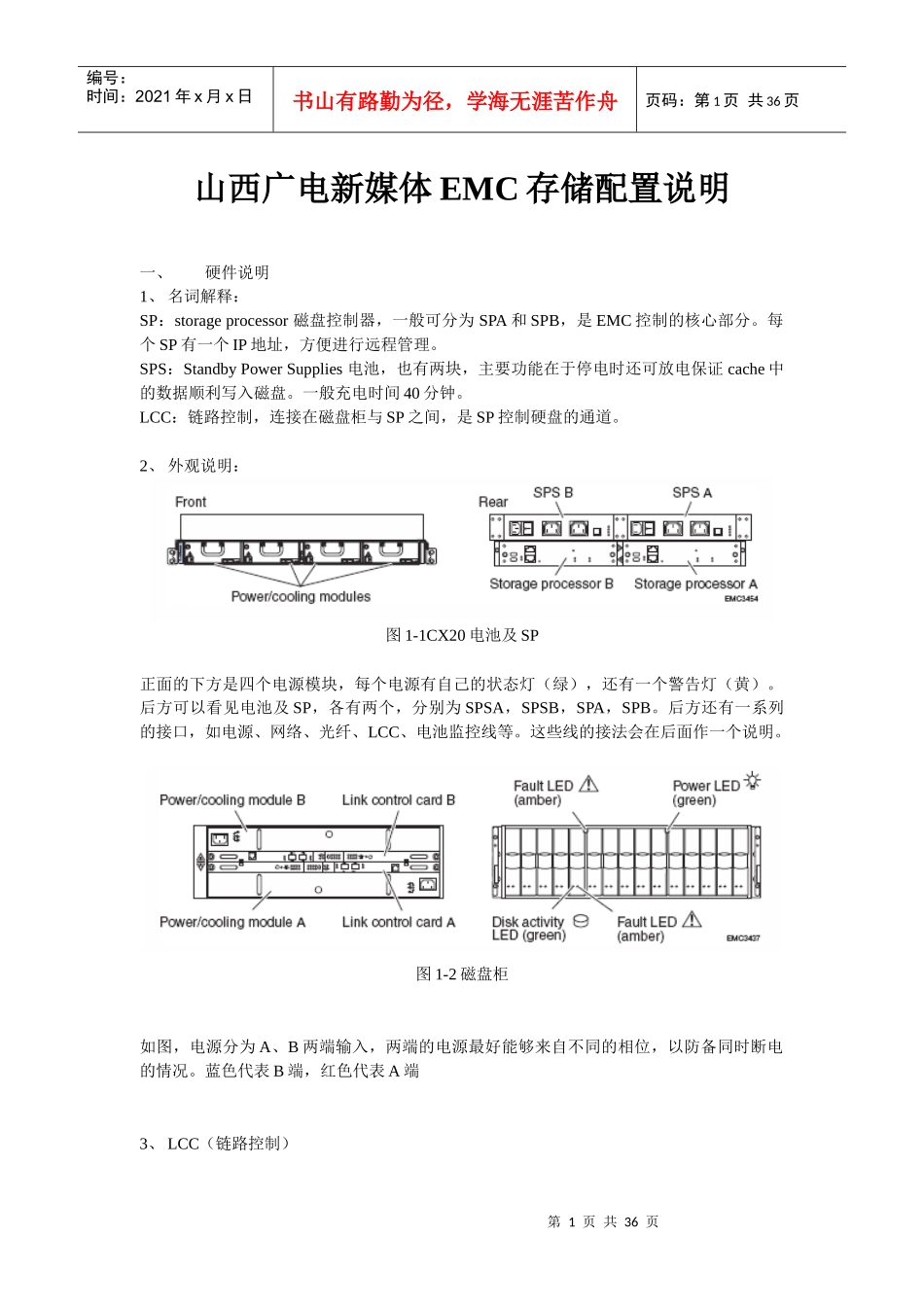

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页山西广电新媒体EMC存储配置说明一、硬件说明1、名词解释：SP：storageprocessor磁盘控制器，一般可分为SPA和SPB，是EMC控制的核心部分。每个SP有一个IP地址，方便进行远程管理。SPS：StandbyPowerSupplies电池，也有两块，主要功能在于停电时还可放电保证cache中的数据顺利写入磁盘。一般充电时间40分钟。LCC：链路控制，连接在磁盘柜与SP之间，是SP控制硬盘的通道。2、外观说明：图1-1CX20电池及SP正面的下方是四个电源模块，每个电源有自己的状态灯（绿），还有一个警告灯（黄）。后方可以看见电池及SP，各有两个，分别为SPSA，SPSB，SPA，SPB。后方还有一系列的接口，如电源、网络、光纤、LCC、电池监控线等。这些线的接法会在后面作一个说明。图1-2磁盘柜如图，电源分为A、B两端输入，两端的电源最好能够来自不同的相位，以防备同时断电的情况。蓝色代表B端，红色代表A端3、LCC（链路控制）第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页图1-3LCC接法(与实际情况略有差异)EMC的磁盘柜都由SP进行管理，通过链路控制线LCC实现，CX480的接法如上，通过磁盘柜上的LCC出口进行磁盘柜的向上扩展。如图：4、网线接法网线的功能主要在于进行SP的远程管理。其前提在于远程计算机必须与EMC的SP处于同一个网段之上。每个SP上配备一个网络管理接口，设置一个IP地址。管理时只需远程计算机ie地址栏输入地址即可。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页图1-8网线接法当不是通过LAN时，网线的连接如下：图1-9网线接法2二、安装流程硬件连接：测电压：硬件加电：连接HUB，做初始化工作：CX配置IP，用户名，密码升级Flare微码建RAIDGroup，划LUN：一个raidgroup可包含多个盘，相当于一个池，LUN相当于将池继续细分成块。但LUN并非最终的分区。建StorageGroup：第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页主机安装装agent/CLI,powerpathReboot：主机认盘,对LUN进行格式化和分区的操作。三、日常维护1．登录由于所有的阵列管理软件都已在阵列上安装完毕，并且EMC管理软件的管理方式是基于浏览器的，所以用户打开管理软件NavisphereManager非常方便，只需在客户端安装JAVA运行环境---j2sdk-1_4_1_01-windows-i586.exe（4.1版本以上），然后在IE浏览器中输入阵列的其中一个IP地址即可，如下图例，输入控制器IP回车即可弹出登录提示框后输入用户名和密码，初始设置为admin/password（用户可自行修改），登陆后进入主管理界面，如下图，第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页3．监控、浏览硬件状态打开管理界面后，用户可详细地了解到阵列上的硬件配置以及他们的状态信息，这其中的硬件包括硬盘、风扇、电源模块、电池、处理单元等等，如下图，打开Physical的树状节点即可。第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页4．添加、删除、修改用户和密码EMC在用户管理这一块提供了多种角色，主要分为Administrator和Monitor，Administrator有权利对阵列进行配置、属性修改等活动，而Monitor只能对阵列进行监控浏览。用户可根据需要创建不同的用户。如下图打开用户管理界面打开以后，如下图，进行用户的添加第7页共36页第6页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共36页如下图，进行用户密码的修改第8页共36页第7页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共36页修改完毕后退出重新登陆即可。如下图，进行控制器IP修改第9页共36页第8页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共36页初始设置为SPA:192.168.1.101/SPB:192.168.1.1025．浏览、修改阵列属性阵列上有几个Cache参数由于涉及到性能问题，而且同客户的应用息息相关...
