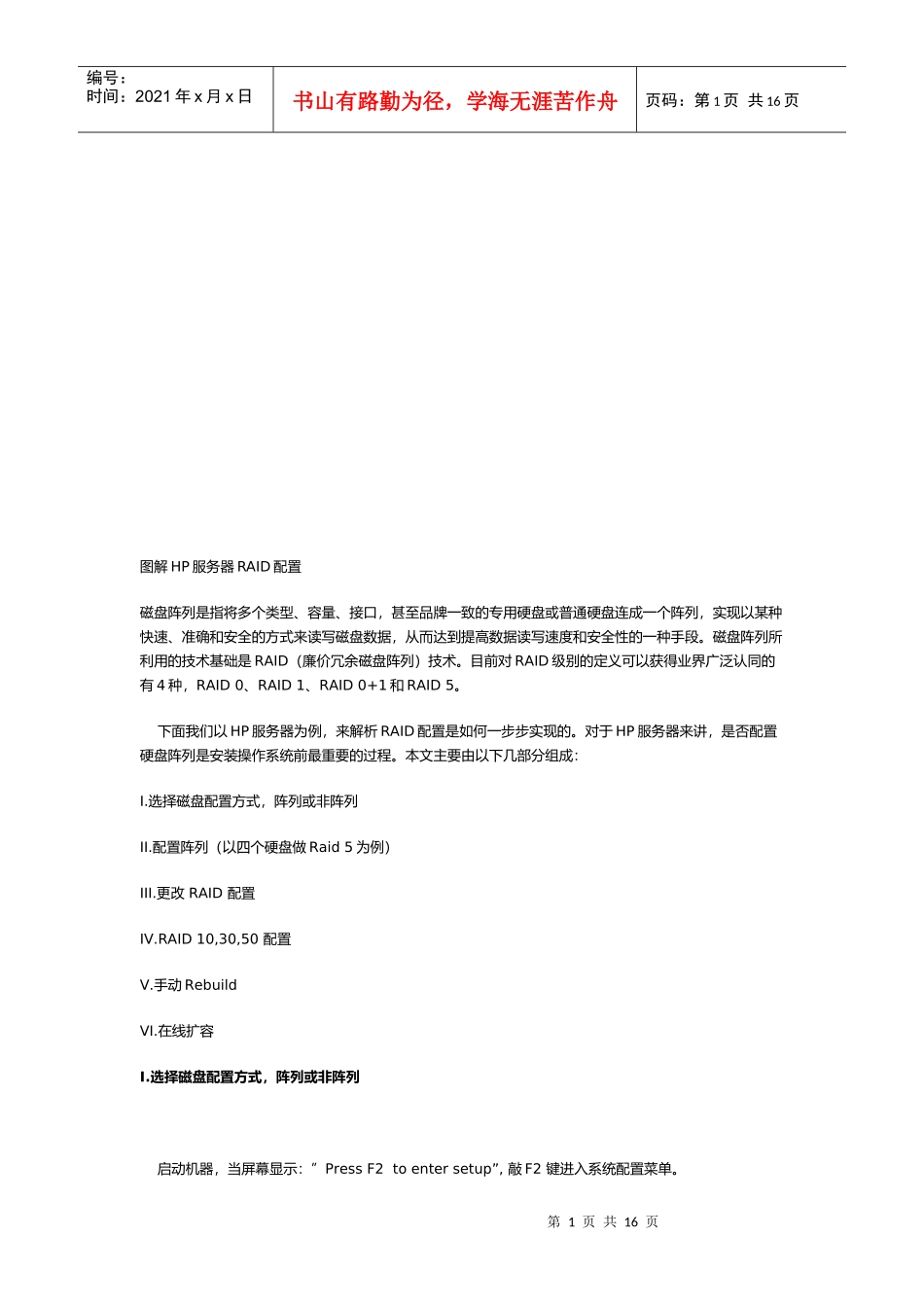

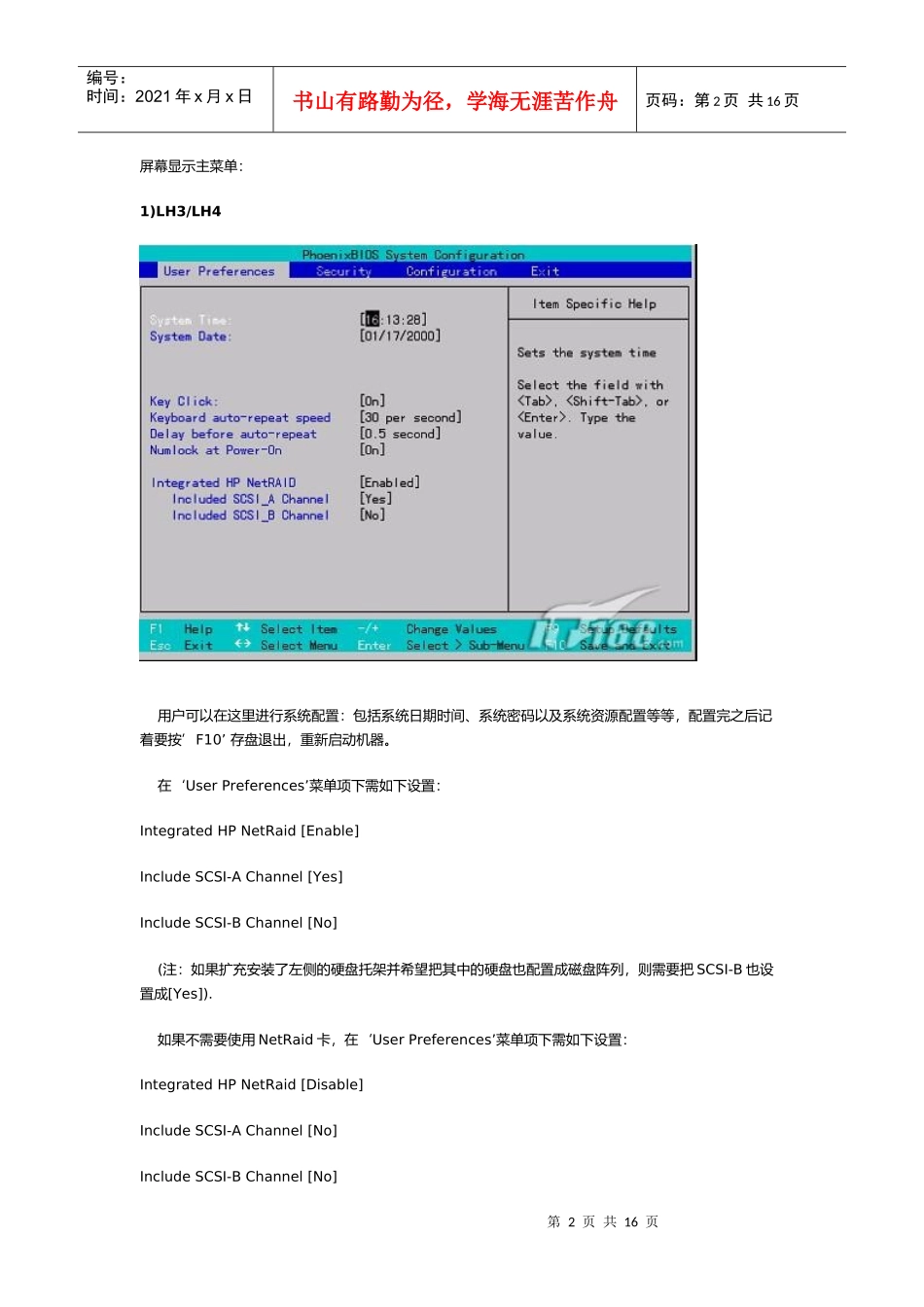

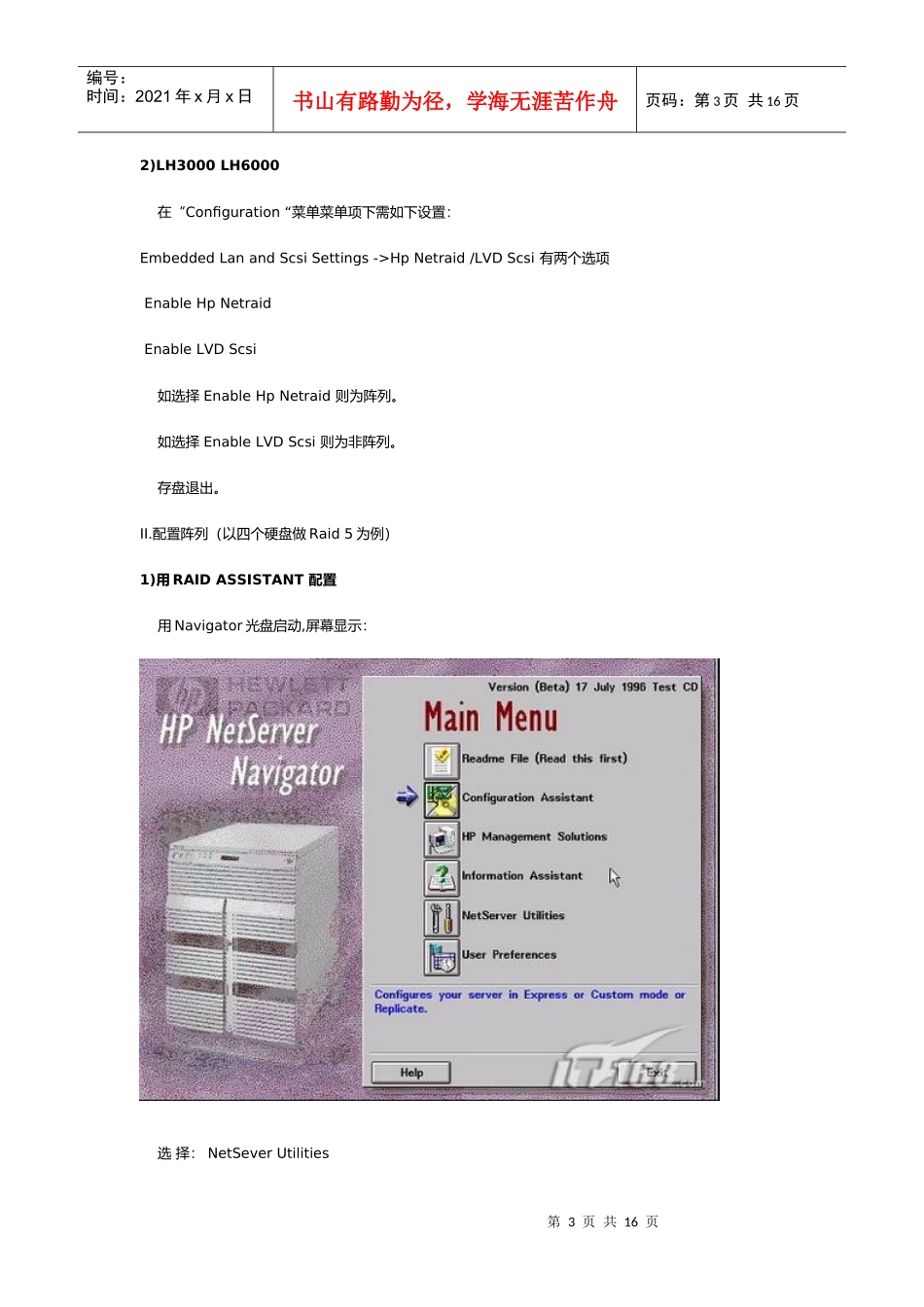

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页图解HP服务器RAID配置磁盘阵列是指将多个类型、容量、接口，甚至品牌一致的专用硬盘或普通硬盘连成一个阵列，实现以某种快速、准确和安全的方式来读写磁盘数据，从而达到提高数据读写速度和安全性的一种手段。磁盘阵列所利用的技术基础是RAID（廉价冗余磁盘阵列）技术。目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID0、RAID1、RAID0+1和RAID5。下面我们以HP服务器为例，来解析RAID配置是如何一步步实现的。对于HP服务器来讲，是否配置硬盘阵列是安装操作系统前最重要的过程。本文主要由以下几部分组成：I.选择磁盘配置方式，阵列或非阵列II.配置阵列（以四个硬盘做Raid5为例）III.更改RAID配置IV.RAID10,30,50配置V.手动RebuildVI.在线扩容I.选择磁盘配置方式，阵列或非阵列启动机器，当屏幕显示：”PressF2toentersetup”,敲F2键进入系统配置菜单。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页屏幕显示主菜单：1)LH3/LH4用户可以在这里进行系统配置：包括系统日期时间、系统密码以及系统资源配置等等，配置完之后记着要按’F10’存盘退出，重新启动机器。在‘UserPreferences’菜单项下需如下设置：IntegratedHPNetRaid[Enable]IncludeSCSI-AChannel[Yes]IncludeSCSI-BChannel[No](注：如果扩充安装了左侧的硬盘托架并希望把其中的硬盘也配置成磁盘阵列，则需要把SCSI-B也设置成[Yes]).如果不需要使用NetRaid卡，在‘UserPreferences’菜单项下需如下设置：IntegratedHPNetRaid[Disable]IncludeSCSI-AChannel[No]IncludeSCSI-BChannel[No]第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页2)LH3000LH6000在“Configuration“菜单菜单项下需如下设置：EmbeddedLanandScsiSettings->HpNetraid/LVDScsi有两个选项EnableHpNetraidEnableLVDScsi如选择EnableHpNetraid则为阵列。如选择EnableLVDScsi则为非阵列。存盘退出。II.配置阵列（以四个硬盘做Raid5为例）1)用RAIDASSISTANT配置用Navigator光盘启动,屏幕显示：选择：NetSeverUtilities第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页屏幕显示：DisketteLibraryDiskArrayutilityPrintorviewconfigurationDiagnosticAssistantMoreNetServerUtilities选择：DiskArrayUtility屏幕显示：选择：Configuration菜单并选择Wizard屏幕显示：选择：Next第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页屏幕显示：用鼠标选取中硬盘选择：AddtoArray，再选择：AcceptArray选择：Next屏幕显示：第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页屏幕显示：HPNetRaidAssistantWizard,根据需要选择RAIDlevel(0,1,3,5)选择Accept。屏幕显示：选择：Finish屏幕显示：HPNetRaidAssistantSavethenewconfiguration?选择：OK屏幕显示：HPNetRaidAssistant!Configurationhasbeenchanged!第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页选择：OK屏幕显示：HPNetRaidAssistantWouldyouliketoInitialize?选择：OK，系统开始对逻辑驱动器做初始化至此就完成了逻辑驱动器（logicaldriver）的配置，重新启动系统。2)以CTRL+M方式开机后屏幕出现如上图时，按CTRL+M进入：第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页选CONFIG出现选择NEWCONFIGARAITON出现：第9页共16页第8页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共16页用空格先后选择硬盘，按回车键确定一个逻辑盘，最后按F10保存，这时出现RAID配置参数，根据需要选择RAIDLEVEL和RAID参数，并按ACCEPT接受。按ESC键返回，并存盘。到主菜单：选择Initialize菜单：第10页共16页第9页共16页编号：时间：2021年x月x...
