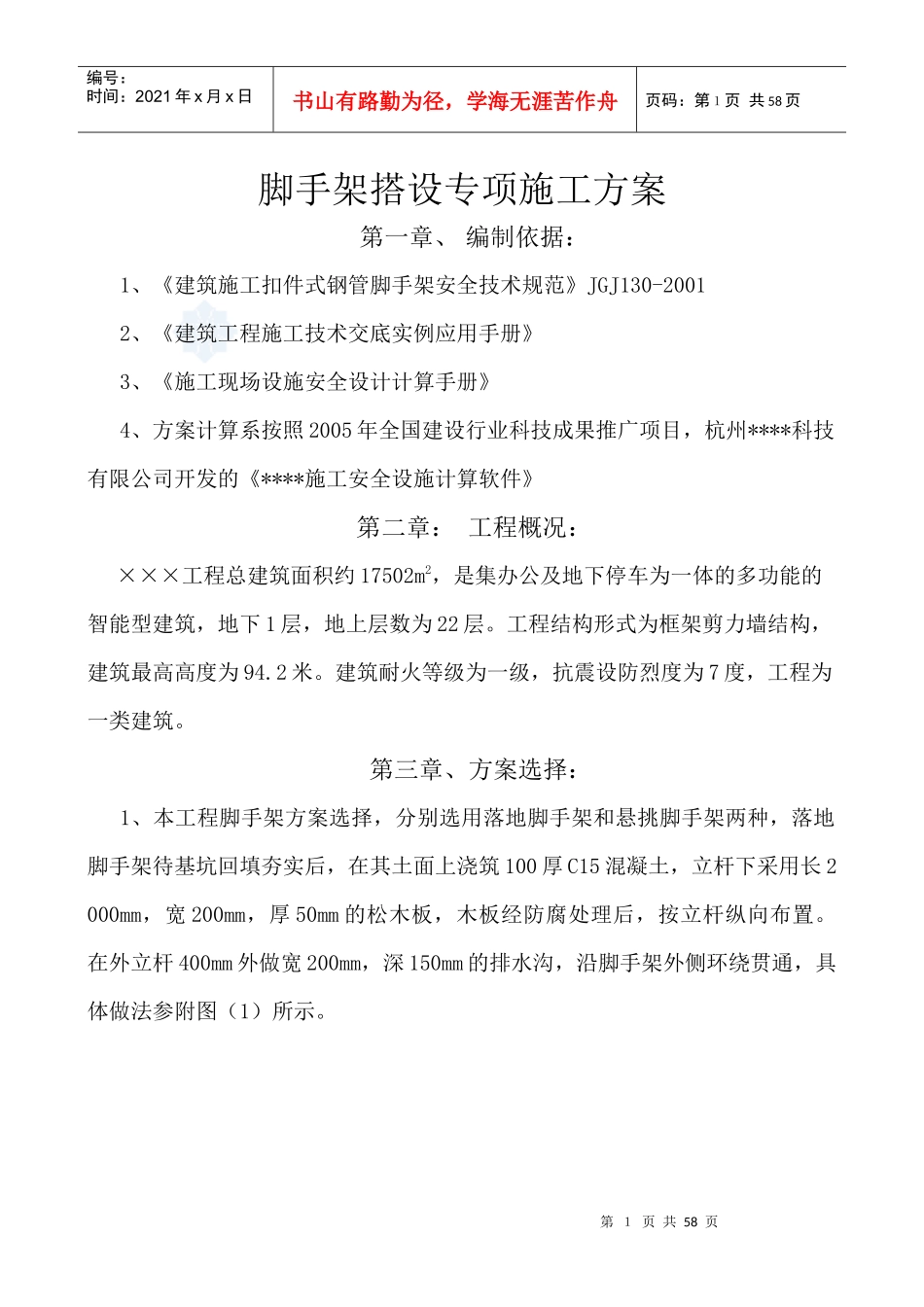

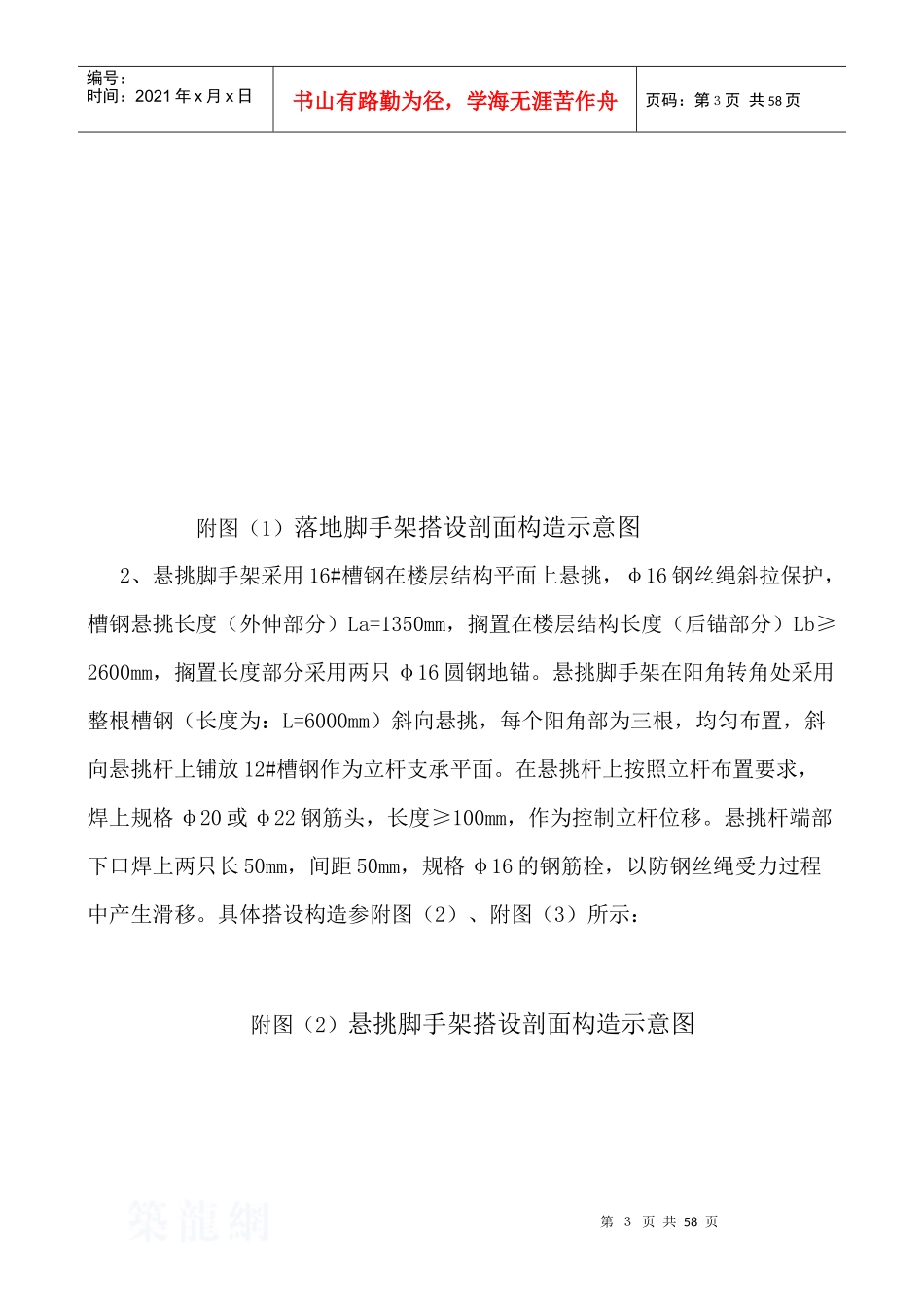

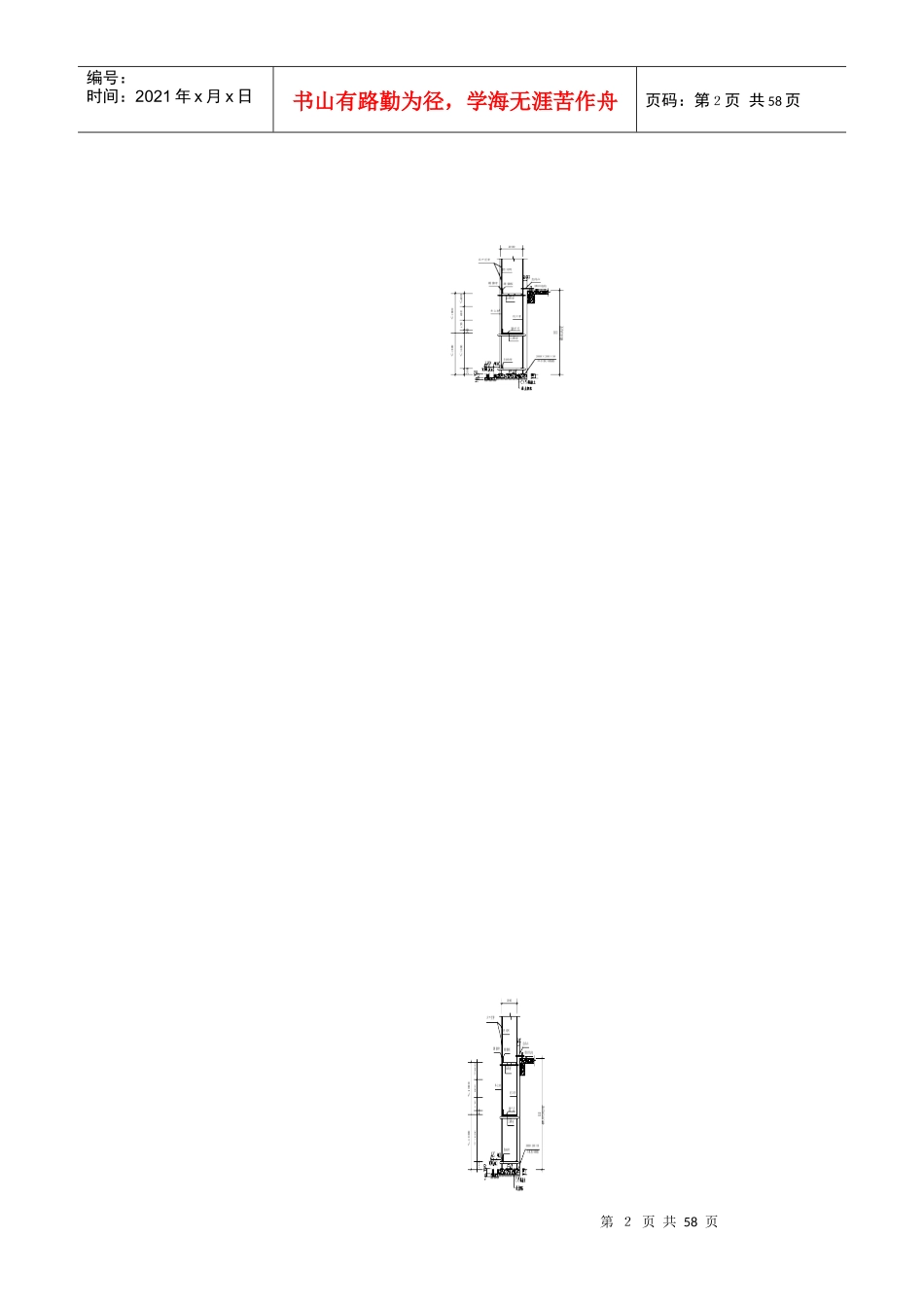

第１页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共58页脚手架搭设专项施工方案第一章、编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20012、《建筑工程施工技术交底实例应用手册》3、《施工现场设施安全设计计算手册》4、方案计算系按照2005年全国建设行业科技成果推广项目，杭州****科技有限公司开发的《****施工安全设施计算软件》第二章：工程概况：×××工程总建筑面积约17502m2，是集办公及地下停车为一体的多功能的智能型建筑，地下1层，地上层数为22层。工程结构形式为框架剪力墙结构，建筑最高高度为94.2米。建筑耐火等级为一级，抗震设防烈度为7度，工程为一类建筑。第三章、方案选择：1、本工程脚手架方案选择，分别选用落地脚手架和悬挑脚手架两种，落地脚手架待基坑回填夯实后，在其土面上浇筑100厚C15混凝土，立杆下采用长2000mm，宽200mm，厚50mm的松木板，木板经防腐处理后，按立杆纵向布置。在外立杆400mm外做宽200mm，深150mm的排水沟，沿脚手架外侧环绕贯通，具体做法参附图（1）所示。第２页共58页第１页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共58页第３页共58页第２页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共58页附图（1）落地脚手架搭设剖面构造示意图2、悬挑脚手架采用16#槽钢在楼层结构平面上悬挑，φ16钢丝绳斜拉保护，槽钢悬挑长度（外伸部分）La=1350mm，搁置在楼层结构长度（后锚部分）Lb≥2600mm，搁置长度部分采用两只φ16圆钢地锚。悬挑脚手架在阳角转角处采用整根槽钢（长度为：L=6000mm）斜向悬挑，每个阳角部为三根，均匀布置，斜向悬挑杆上铺放12#槽钢作为立杆支承平面。在悬挑杆上按照立杆布置要求，焊上规格φ20或φ22钢筋头，长度≥100mm，作为控制立杆位移。悬挑杆端部下口焊上两只长50mm，间距50mm，规格φ16的钢筋栓，以防钢丝绳受力过程中产生滑移。具体搭设构造参附图（2）、附图（3）所示：附图（2）悬挑脚手架搭设剖面构造示意图第４页共58页第３页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共58页第５页共58页第４页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共58页附图（3）槽钢搭设阳角构造示意图第６页共58页第５页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第６页共58页3、搭设方案确定：1）落地脚手架搭设剖面构造示意图构造进行，搭设层数为5层，搭设高为18.5米。2）悬挑脚手架搭设从6层楼面开始，每5层挑一次，第一道悬挑部位为6层楼面，建筑相对标高为36.0m，立杆搭设高度为17.5m；第二道悬挑部位为11层楼面，建筑相对标高为53.5m，立杆搭设高度为17.5m：第三道悬挑部位为16层楼面，建筑相对标高为72m，立杆搭设高度为18.5m：第四道悬挑部位为21层楼面，建筑相对标高为88.2m，立杆搭设高度（包含女儿墙）为16.2m：第四章、材料选择：1、钢管：1）钢管选择φ48×壁厚3.50mm的焊接钢管，钢材强度等级Q235-A，钢管截面积：A=4.89cm2；轴向抗压强度为18.55kN。钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2）钢管表面锈蚀深度≤0.5mm。钢管弯曲变形控制在一定范围内，在长度1.5m范围内,端部弯曲应≤5mm，3m≤L<4m，弯曲变形≤12mm，4m
