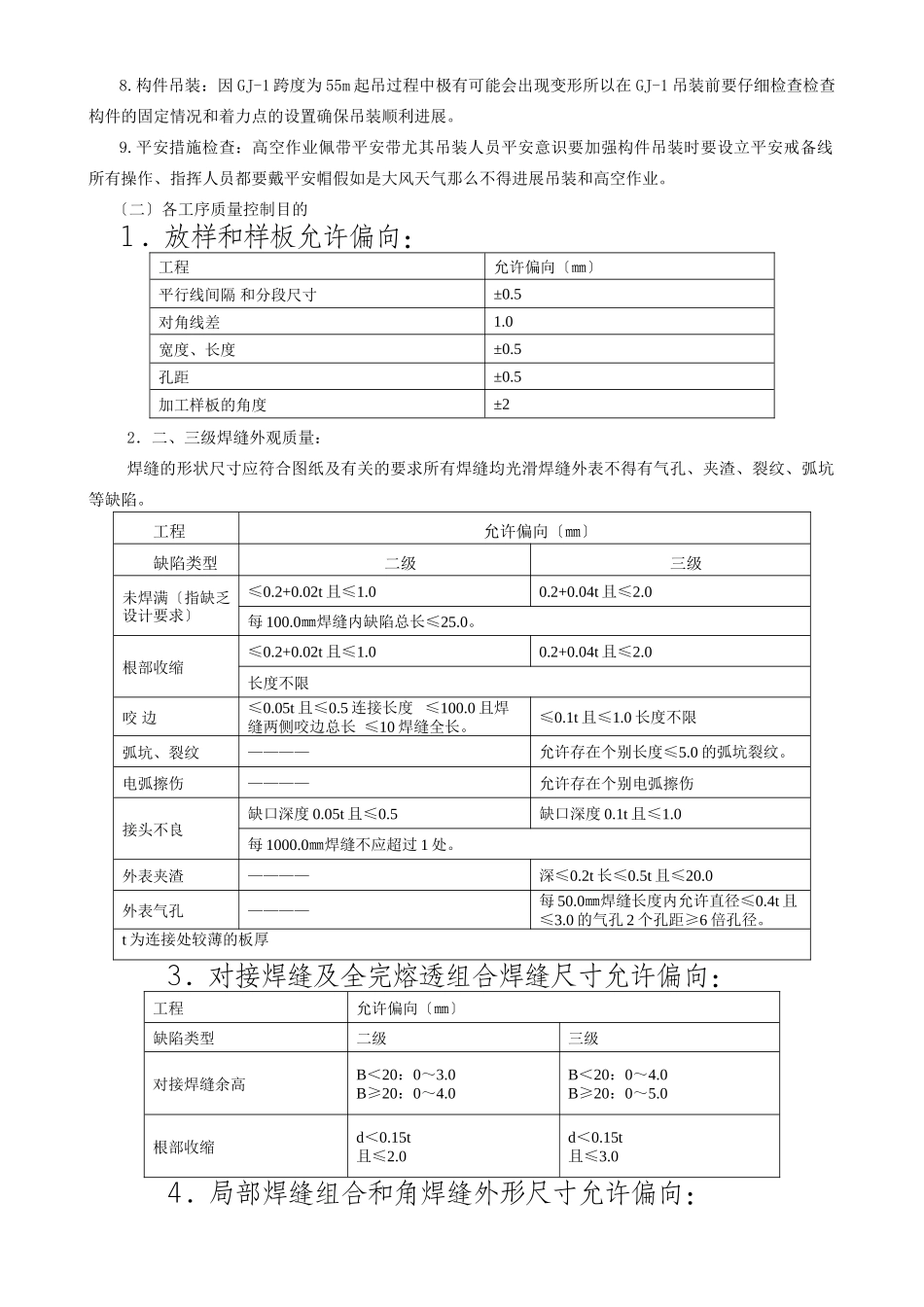

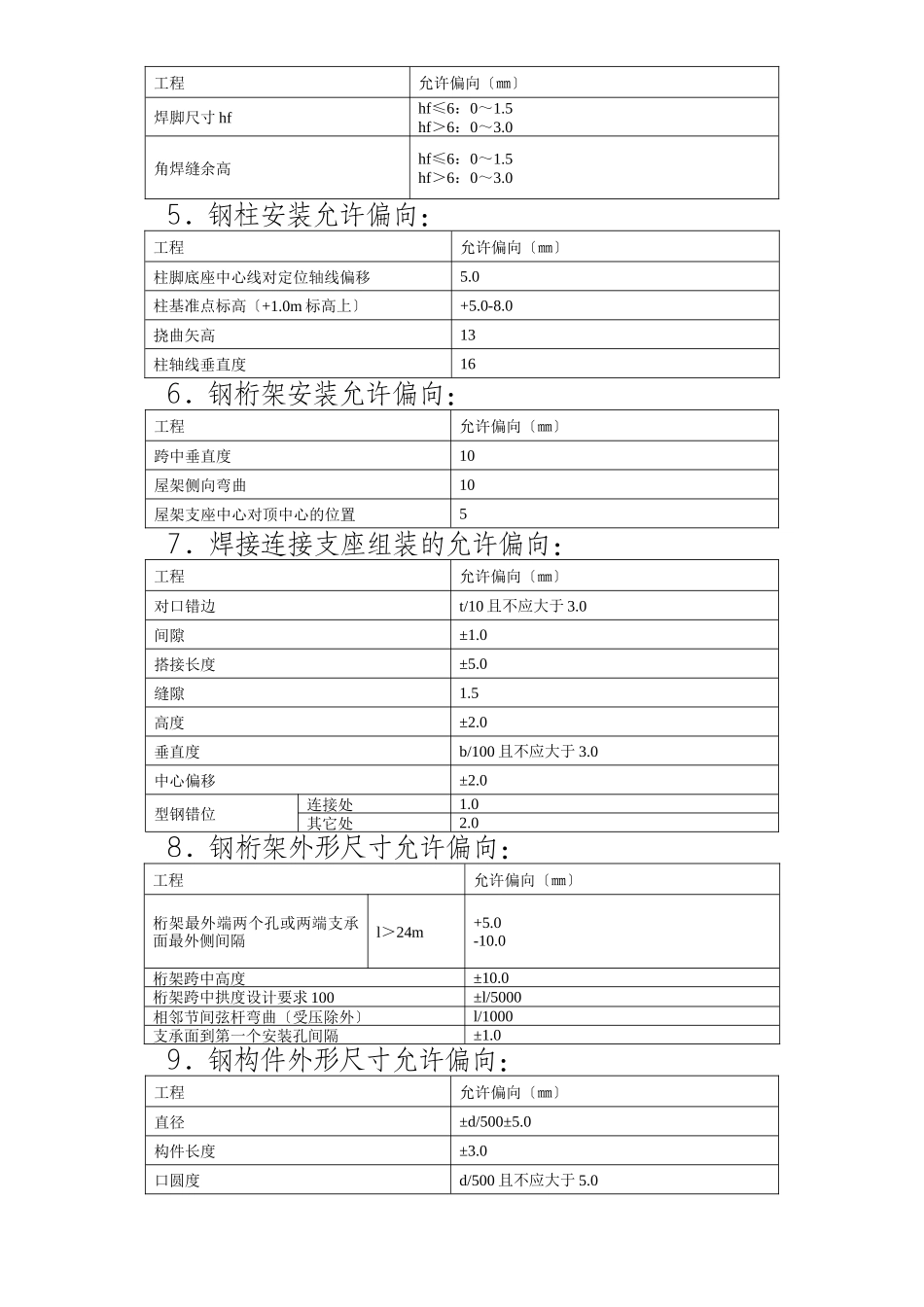

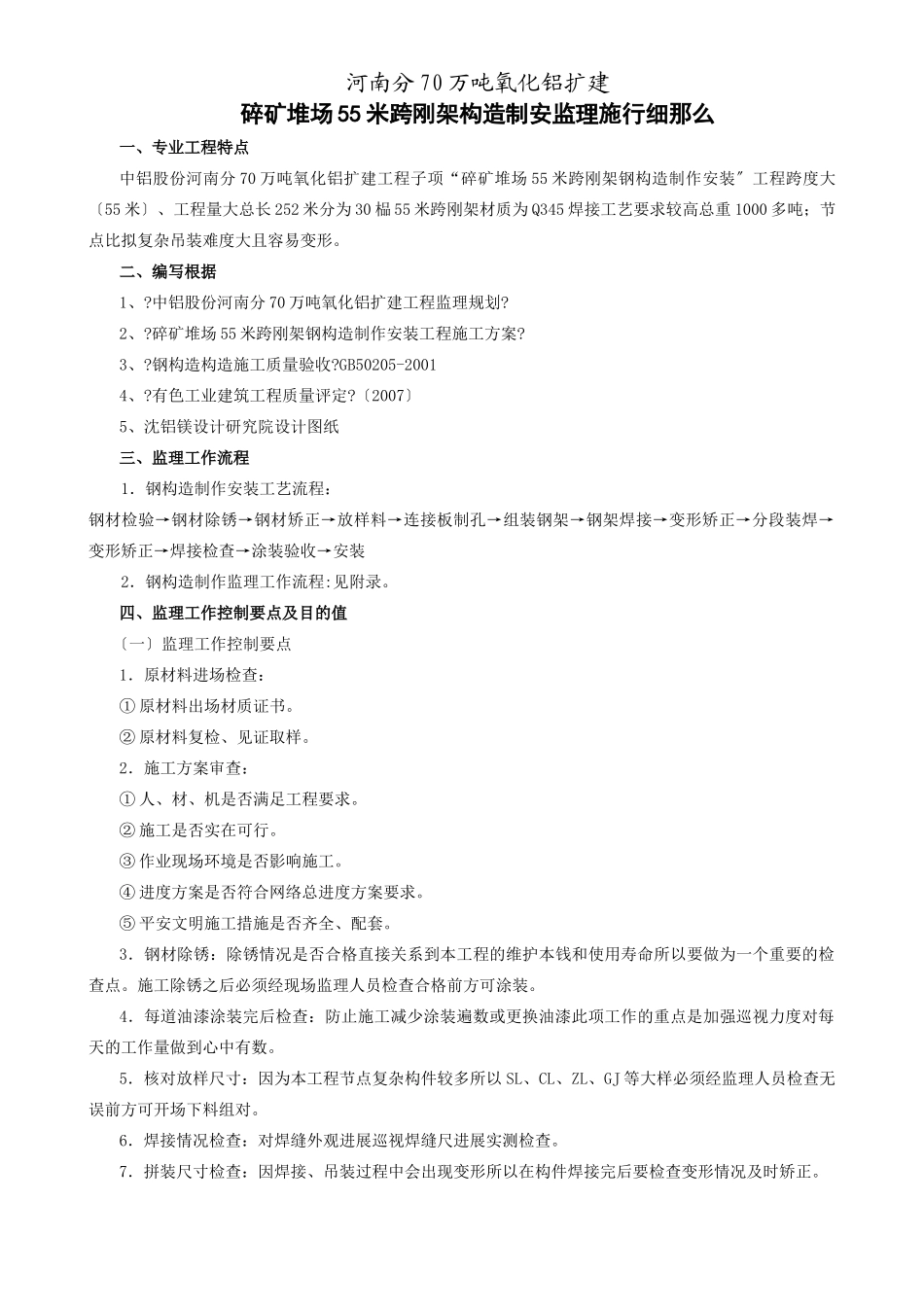

河南分70万吨氧化铝扩建碎矿堆场55米跨刚架构造制安监理施行细那么一、专业工程特点中铝股份河南分70万吨氧化铝扩建工程子项“碎矿堆场55米跨刚架钢构造制作安装〞工程跨度大〔55米〕、工程量大总长252米分为30榀55米跨刚架材质为Q345焊接工艺要求较高总重1000多吨；节点比拟复杂吊装难度大且容易变形。二、编写根据1、?中铝股份河南分70万吨氧化铝扩建工程监理规划?2、?碎矿堆场55米跨刚架钢构造制作安装工程施工方案?3、?钢构造构造施工质量验收?GB50205-20014、?有色工业建筑工程质量评定?〔2007〕5、沈铝镁设计研究院设计图纸三、监理工作流程1．钢构造制作安装工艺流程：钢材检验→钢材除锈→钢材矫正→放样料→连接板制孔→组装钢架→钢架焊接→变形矫正→分段装焊→变形矫正→焊接检查→涂装验收→安装2．钢构造制作监理工作流程:见附录。四、监理工作控制要点及目的值〔一〕监理工作控制要点1．原材料进场检查：①原材料出场材质证书。②原材料复检、见证取样。2．施工方案审查：①人、材、机是否满足工程要求。②施工是否实在可行。③作业现场环境是否影响施工。④进度方案是否符合网络总进度方案要求。⑤平安文明施工措施是否齐全、配套。3．钢材除锈：除锈情况是否合格直接关系到本工程的维护本钱和使用寿命所以要做为一个重要的检查点。施工除锈之后必须经现场监理人员检查合格前方可涂装。4．每道油漆涂装完后检查：防止施工减少涂装遍数或更换油漆此项工作的重点是加强巡视力度对每天的工作量做到心中有数。5．核对放样尺寸：因为本工程节点复杂构件较多所以SL、CL、ZL、GJ等大样必须经监理人员检查无误前方可开场下料组对。6．焊接情况检查：对焊缝外观进展巡视焊缝尺进展实测检查。7．拼装尺寸检查：因焊接、吊装过程中会出现变形所以在构件焊接完后要检查变形情况及时矫正。8.构件吊装：因GJ-1跨度为55m起吊过程中极有可能会出现变形所以在GJ-1吊装前要仔细检查检查构件的固定情况和着力点的设置确保吊装顺利进展。9.平安措施检查：高空作业佩带平安带尤其吊装人员平安意识要加强构件吊装时要设立平安戒备线所有操作、指挥人员都要戴平安帽假如是大风天气那么不得进展吊装和高空作业。〔二〕各工序质量控制目的1．放样和样板允许偏向：工程允许偏向〔㎜〕平行线间隔和分段尺寸±0.5对角线差1.0宽度、长度±0.5孔距±0.5加工样板的角度±22．二、三级焊缝外观质量：焊缝的形状尺寸应符合图纸及有关的要求所有焊缝均光滑焊缝外表不得有气孔、夹渣、裂纹、弧坑等缺陷。工程允许偏向〔㎜〕缺陷类型二级三级未焊满〔指缺乏设计要求〕≤0.2+0.02t且≤1.00.2+0.04t且≤2.0每100.0㎜焊缝内缺陷总长≤25.0。根部收缩≤0.2+0.02t且≤1.00.2+0.04t且≤2.0长度不限咬边≤0.05t且≤0.5连接长度≤100.0且焊缝两侧咬边总长≤10焊缝全长。≤0.1t且≤1.0长度不限弧坑、裂纹————允许存在个别长度≤5.0的弧坑裂纹。电弧擦伤————允许存在个别电弧擦伤接头不良缺口深度0.05t且≤0.5缺口深度0.1t且≤1.0每1000.0㎜焊缝不应超过1处。外表夹渣————深≤0.2t长≤0.5t且≤20.0外表气孔————每50.0㎜焊缝长度内允许直径≤0.4t且≤3.0的气孔2个孔距≥6倍孔径。t为连接处较薄的板厚3．对接焊缝及全完熔透组合焊缝尺寸允许偏向：工程允许偏向〔㎜〕缺陷类型二级三级对接焊缝余高B＜20：0～3.0B≥20：0～4.0B＜20：0～4.0B≥20：0～5.0根部收缩d＜0.15t且≤2.0d＜0.15t且≤3.04．局部焊缝组合和角焊缝外形尺寸允许偏向：工程允许偏向〔㎜〕焊脚尺寸hfhf≤6：0～1.5hf＞6：0～3.0角焊缝余高hf≤6：0～1.5hf＞6：0～3.05．钢柱安装允许偏向：工程允许偏向〔㎜〕柱脚底座中心线对定位轴线偏移5.0柱基准点标高〔+1.0m标高上〕+5.0-8.0挠曲矢高13柱轴线垂直度166．钢桁架安装允许偏向：工程允许偏向〔㎜〕跨中垂直度10屋架侧向弯曲10屋架支座中心对顶中心的位置57．焊接连接支座组装的允许偏向：工程允许偏向〔㎜〕对口错边t/10且不应大于3.0间隙±1.0搭接长度±5.0缝隙1.5高度±2.0垂直度b/100且不应大于3.0中心偏移±2.0型钢错位连接处1.0其它处2.08．钢桁架外形尺寸允许偏向：工程允...
