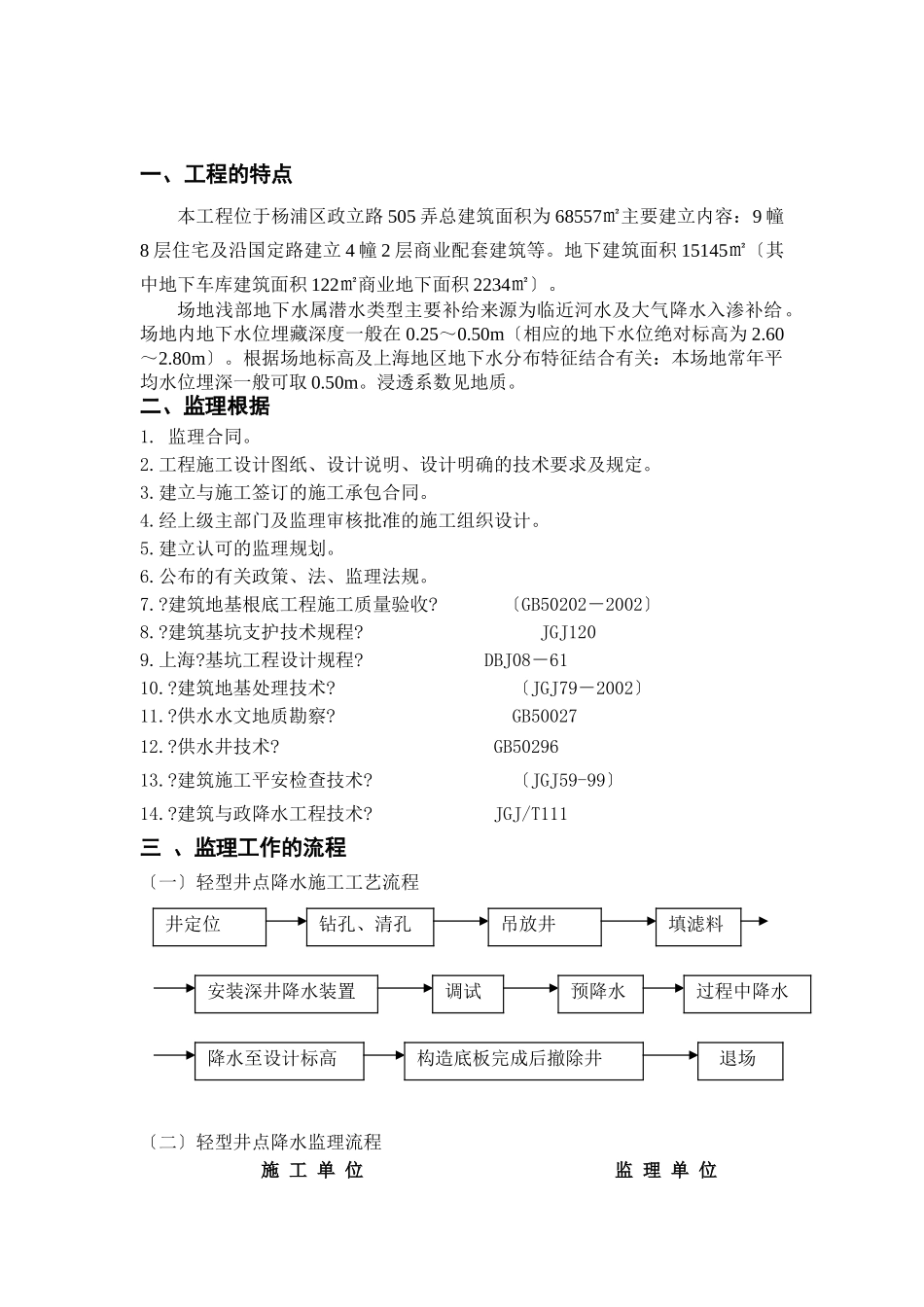

井点降水监理施行细那么工程名称新江湾佳苑〔二、三〕编制人周璋华总监理工程师孙克斌上海百通工程理咨询二00八年四月一、工程的特点本工程位于杨浦区政立路505弄总建筑面积为68557㎡主要建立内容：9幢8层住宅及沿国定路建立4幢2层商业配套建筑等。地下建筑面积15145㎡〔其中地下车库建筑面积122㎡商业地下面积2234㎡〕。场地浅部地下水属潜水类型主要补给来源为临近河水及大气降水入渗补给。场地内地下水位埋藏深度一般在0.25～0.50m〔相应的地下水位绝对标高为2.60～2.80m〕。根据场地标高及上海地区地下水分布特征结合有关：本场地常年平均水位埋深一般可取0.50m。浸透系数见地质。二、监理根据1.监理合同。2.工程施工设计图纸、设计说明、设计明确的技术要求及规定。3.建立与施工签订的施工承包合同。4.经上级主部门及监理审核批准的施工组织设计。5.建立认可的监理规划。6.公布的有关政策、法、监理法规。7.?建筑地基根底工程施工质量验收?〔GB50202－2002〕8.?建筑基坑支护技术规程?JGJ1209.上海?基坑工程设计规程?DBJ08－6110.?建筑地基处理技术?〔JGJ79－2002〕11.?供水水文地质勘察?GB5002712.?供水井技术?GB5029613.?建筑施工平安检查技术?〔JGJ59-99〕14.?建筑与政降水工程技术?JGJ/T111三、监理工作的流程〔一〕轻型井点降水施工工艺流程〔二〕轻型井点降水监理流程施工单位监理单位井定位钻孔、清孔吊放井填滤料安装深井降水装置调试预降水过程中降水降水至设计标高构造底板完成后撤除井退场四、监理工作的控制要点及目的值〔一〕轻型井点施工质量监理控制目的值序检查工程允许值或允许偏向检查数值1井〔点〕垂直度1插时目测2井〔点〕间距〔与设计相比〕≤150用钢尺量3井〔点〕插入深度〔与设计相比〕mm≤200水准仪4过滤砂砾料填灌〔与设计相比〕mm≤5检查回填料用量5井点真空度：轻型井点KPa＞60真空度表6电渗井点阴极间隔：轻型井点Mm80～100用钢尺量1、井孔垂直度、深度应符合要求孔径宜上下一致。2、滤位置按要求位置埋设严禁将滤插入土中。3、灌填砂滤料前应把孔内泥浆适当稀释井点应居中灌填高度应符合要求灌填量不得少于计算值的95％。4、井点口应有保护措施防止杂物拌入内。5、做好施工记录加强井点降水系统的维护的检查保证不断抽水。6、发现水质浑浊或无抽水量应分析原因及时处理防止泥砂流入引起地面沉陷。〔二〕监理质量控制要点：1、井的构造、长度和数量抽水机械的型和数量滤和砂滤料的规格和数量必须符合审批方案的要求。2、井点降水系统的平、剖面布置图和安装图。井点沉设排水沟的埋设及排水地点选择。防止地面水、雨水流入基坑的措施。编写施工组织设计审核施工组织设计挖井点沟槽现场检查敷设集水总现场检查冲孔、沉设井点检查、量测灌填砂滤料连接总、安装抽水机组试抽正式降水降水完毕拔回填检查、量测检查量测定检查、量测检查、观察3、轻型井点的井孔施工及机械设备要求。4、降水范围内的水位观测孔位置和数量。5、滤和泵的位置和标高正确各部件安装严防止漏气。安装前须检查电机和泵体确保完好无误前方可安装。施工过程中必须保证各连接部位封可靠不漏气真空泵进出水、进出气的仪表和闸阀要调节好保证正常运转。6、成孔孔径和深度须到达设计要求及时清孔孔深应比井底深0.5m以上井吊装固定后沿钢外围四周均匀投入粗砂和瓜子片混合填充料并使填充料填至自然地面标高-1.5m处排除积水投入粘土封口以防漏气保证降水效果。7、每根井点沉设后应检验渗水性能。在基坑开挖过程中须亲注意真空效果随时检查封情况。8、根据水位观测情况控制降水井排水时间和时间间隔控制真空泵抽吸力度按时观测流量和孔内水位并做好记录。在降水过程中如抽出的水质浑浊应分析原因并采用洗井方式以保证水质较清。9、观测孔孔口标高应在抽水前测量一次以后定观测以计算实际降深。假设发现坑外水位下降值超标应立即停顿降水采取措施以防止坑外地表沉降。10、孔径应较井直径大于300mm以上。深度应考虑抽水间内沉淀物可能沉积的高度适当加深。孔深、孔径和垂直度必须符合要求。11、降水井内装置深井泵时电动机的机座应平稳结实转向正确。装置潜水深井泵时潜水电机、电缆及接头...
