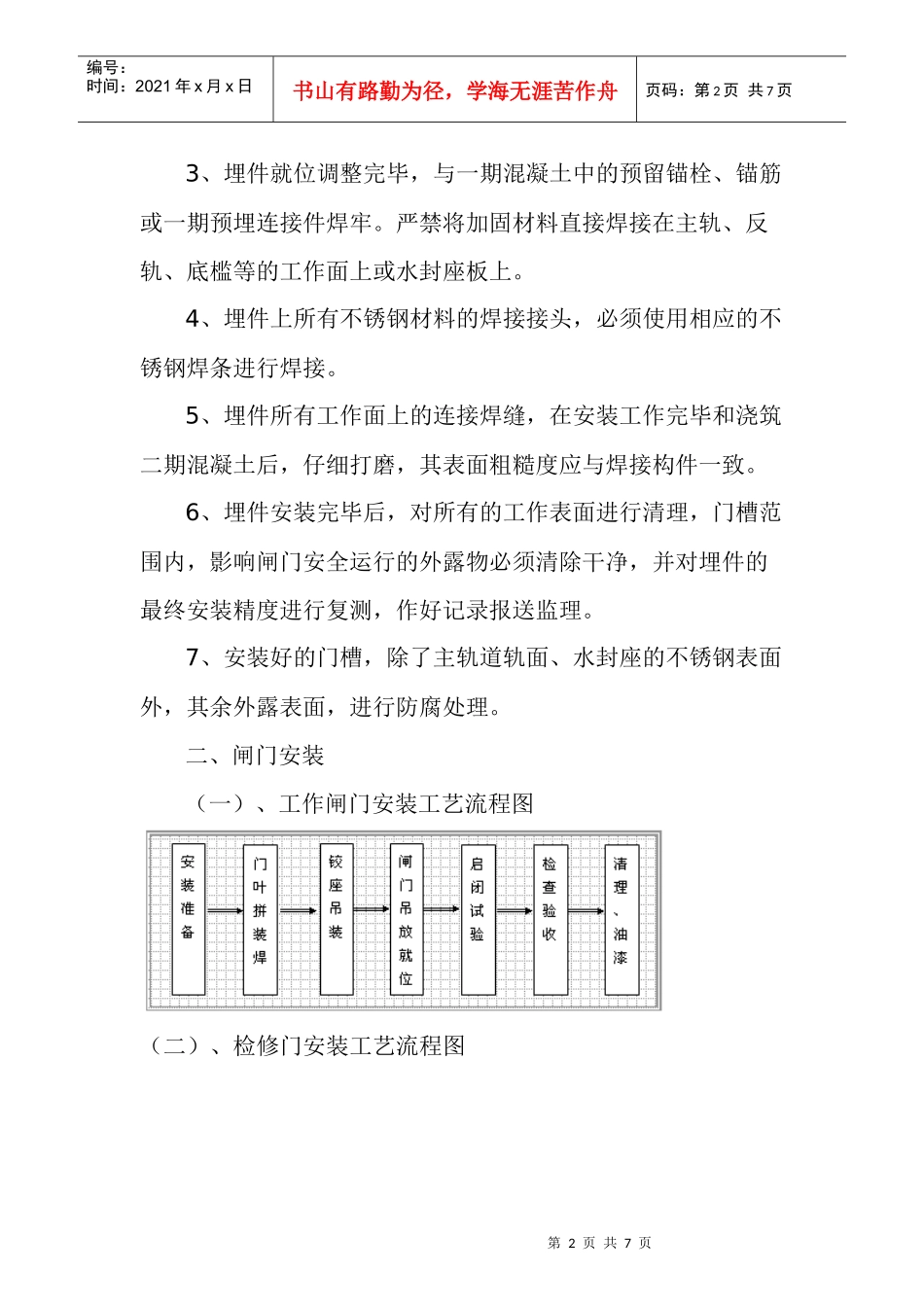

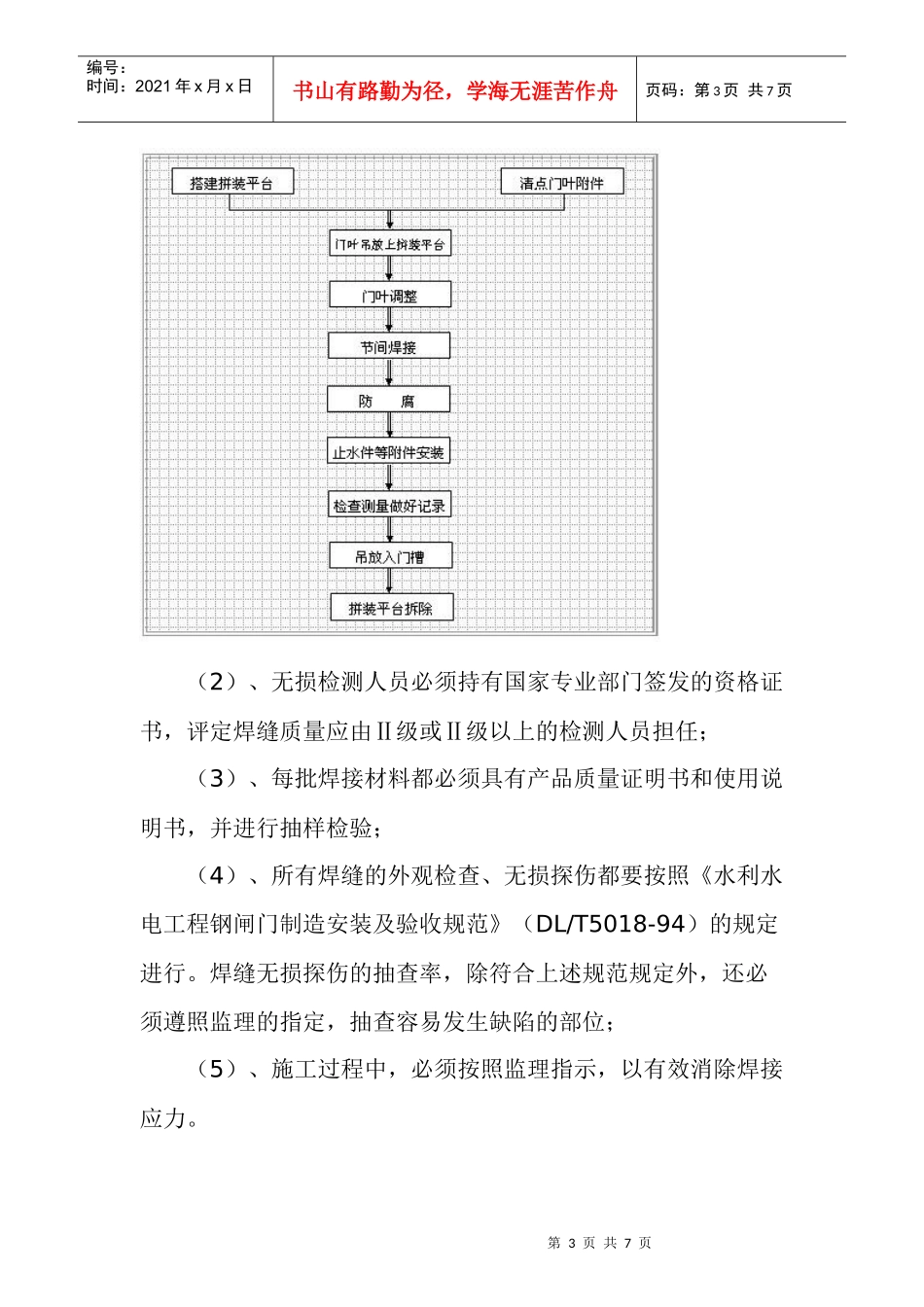

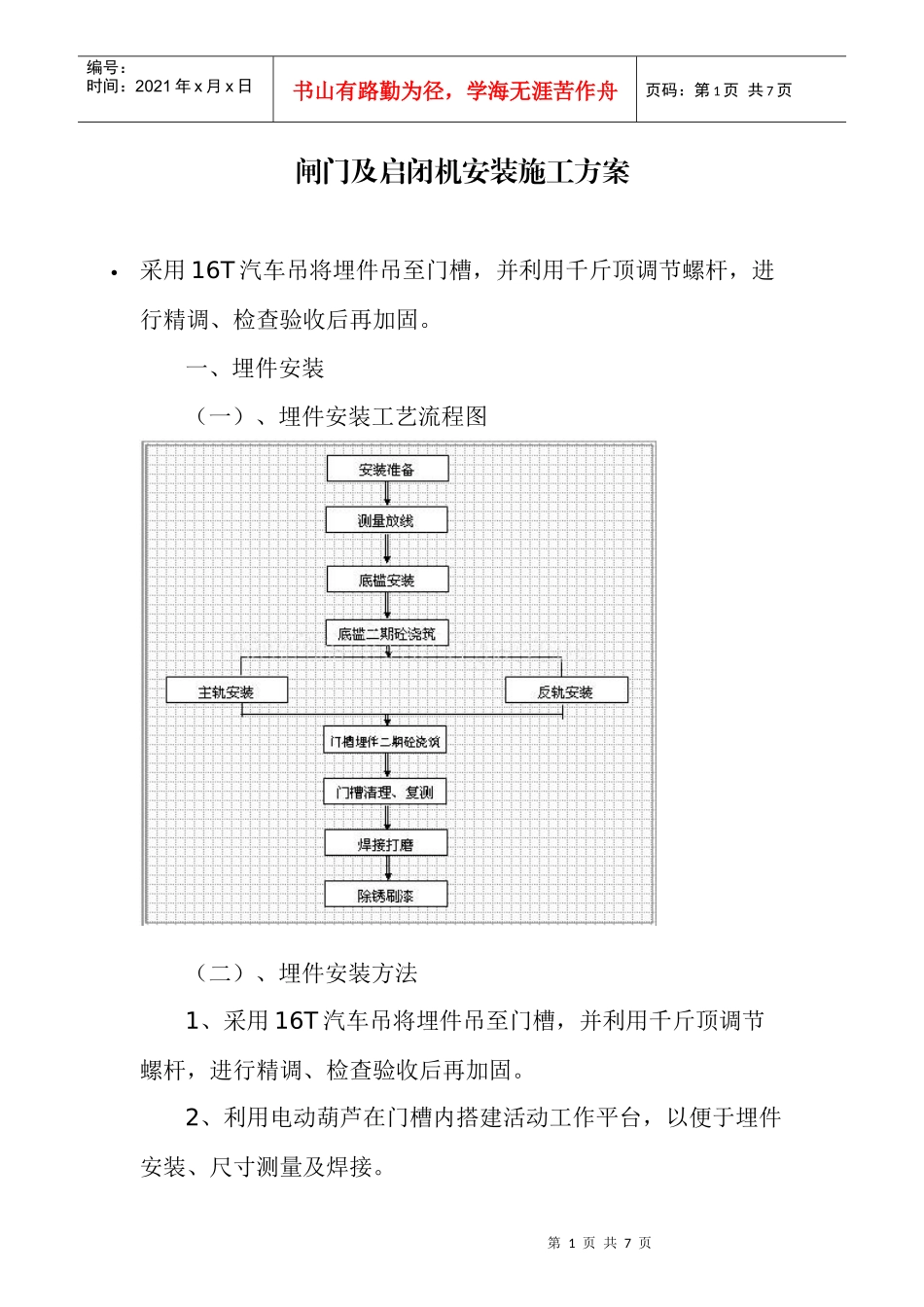

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页闸门及启闭机安装施工方案采用16T汽车吊将埋件吊至门槽，并利用千斤顶调节螺杆，进行精调、检查验收后再加固。一、埋件安装（一）、埋件安装工艺流程图（二）、埋件安装方法1、采用16T汽车吊将埋件吊至门槽，并利用千斤顶调节螺杆，进行精调、检查验收后再加固。2、利用电动葫芦在门槽内搭建活动工作平台，以便于埋件安装、尺寸测量及焊接。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3、埋件就位调整完毕，与一期混凝土中的预留锚栓、锚筋或一期预埋连接件焊牢。严禁将加固材料直接焊接在主轨、反轨、底槛等的工作面上或水封座板上。4、埋件上所有不锈钢材料的焊接接头，必须使用相应的不锈钢焊条进行焊接。5、埋件所有工作面上的连接焊缝，在安装工作完毕和浇筑二期混凝土后，仔细打磨，其表面粗糙度应与焊接构件一致。6、埋件安装完毕后，对所有的工作表面进行清理，门槽范围内，影响闸门安全运行的外露物必须清除干净，并对埋件的最终安装精度进行复测，作好记录报送监理。7、安装好的门槽，除了主轨道轨面、水封座的不锈钢表面外，其余外露表面，进行防腐处理。二、闸门安装（一）、工作闸门安装工艺流程图（二）、检修门安装工艺流程图第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页（2）、无损检测人员必须持有国家专业部门签发的资格证书，评定焊缝质量应由Ⅱ级或Ⅱ级以上的检测人员担任；（3）、每批焊接材料都必须具有产品质量证明书和使用说明书，并进行抽样检验；（4）、所有焊缝的外观检查、无损探伤都要按照《水利水电工程钢闸门制造安装及验收规范》（DL/T5018-94）的规定进行。焊缝无损探伤的抽查率，除符合上述规范规定外，还必须遵照监理的指定，抽查容易发生缺陷的部位；（5）、施工过程中，必须按照监理指示，以有效消除焊接应力。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页2、安装支铰座，用葫芦将铰座吊起对准预埋螺栓，先留出四孔螺孔（上、下、左、右各一个）不要拧紧，检查铰底座与底盘之间间隙，调整好铰座的位置，最后再拧紧四孔螺栓，铰座安装后，严格检查两铰座的同轴度，相互调整达到规范要求。3、门叶下半节吊入门槽，在支臂拼装前用拉链葫芦将下半节固定。4、将支臂吊入门槽先连接铰轴，再通过连接螺栓与门叶连接，左右两只支臂都安装后，检查安装尺寸，等尺寸合格后再进行焊接。5、在下半节门叶与支臂安装焊接完毕后，用上方设置的两个临时吊点将上半节吊起，对准下半节落下，用背水面设置的临时吊点，调整前后方向，上吊点调整上下方向，上、下半节完全吻合后，先用分段时的临时螺栓固定，复查安装尺寸，等合格后再进行最后组装焊接，焊接尽量避免仰焊，难于避免时，应由具备相应资格的焊工施焊。6、闸门安装完毕后，拆除安装用的临时焊件，修整好焊缝，清除埋件表面和门叶上的所有杂物，在各转动部位按施工图纸要求灌注润滑脂。7、待启闭机安装调试后，对闸门进行调整，在无水条件下，做全行程启闭试验，检查支铰转动情况，做到启闭过程平稳无卡阻、水封胶皮无损伤。调试过程中，必须对水封橡皮与不锈第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页钢水封底板的接触面采用清水冲淋润滑以防损坏水封橡皮。在闸门全关位置，水封橡皮无损伤，漏光检查合格，止水严密，有条件时做动水启闭试验。（四）、检修闸门安装方法1、闸门埋件的安装要符合技术及规范要求，采用全站仪检查测量，在二期混凝土浇筑后，进行复查。2、闸门主支承部件的安装调整工作，经测量校正后进行，所有主支承面要调整到同一平面上，误差不大于图纸的规定。3、水封装置安装时，先将橡皮按需要长度胶结好，再与水封压板一起配钻螺栓孔，安装允许偏差应符合规范要求。4、叠梁门吊起插入门槽，调整好止水后，清除埋件表面和门叶上的所有杂物，清除不锈钢水封底板表面的水泥浆，在滑道支...
