T2115塔l脚手架施工方案VIP免费

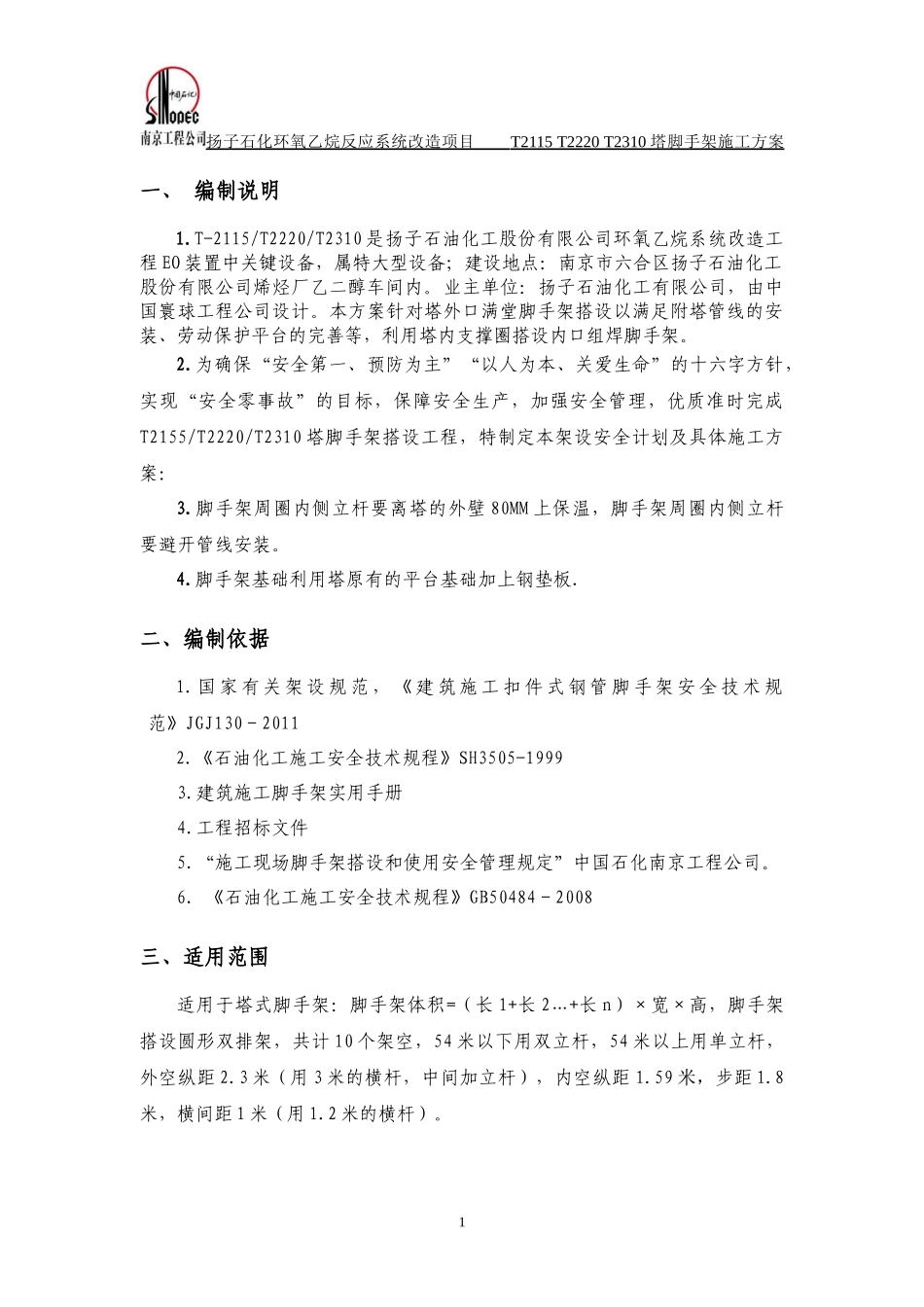

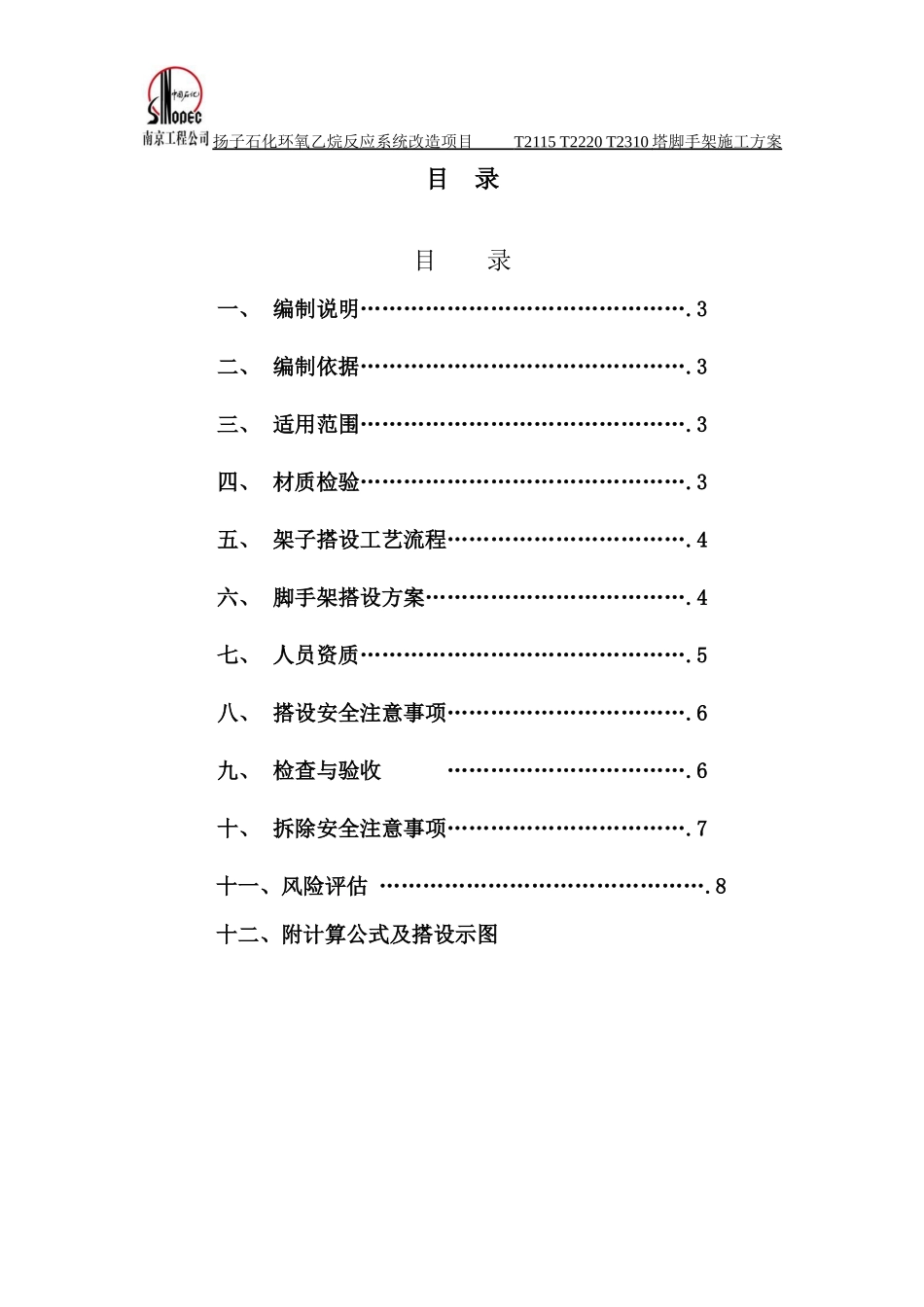

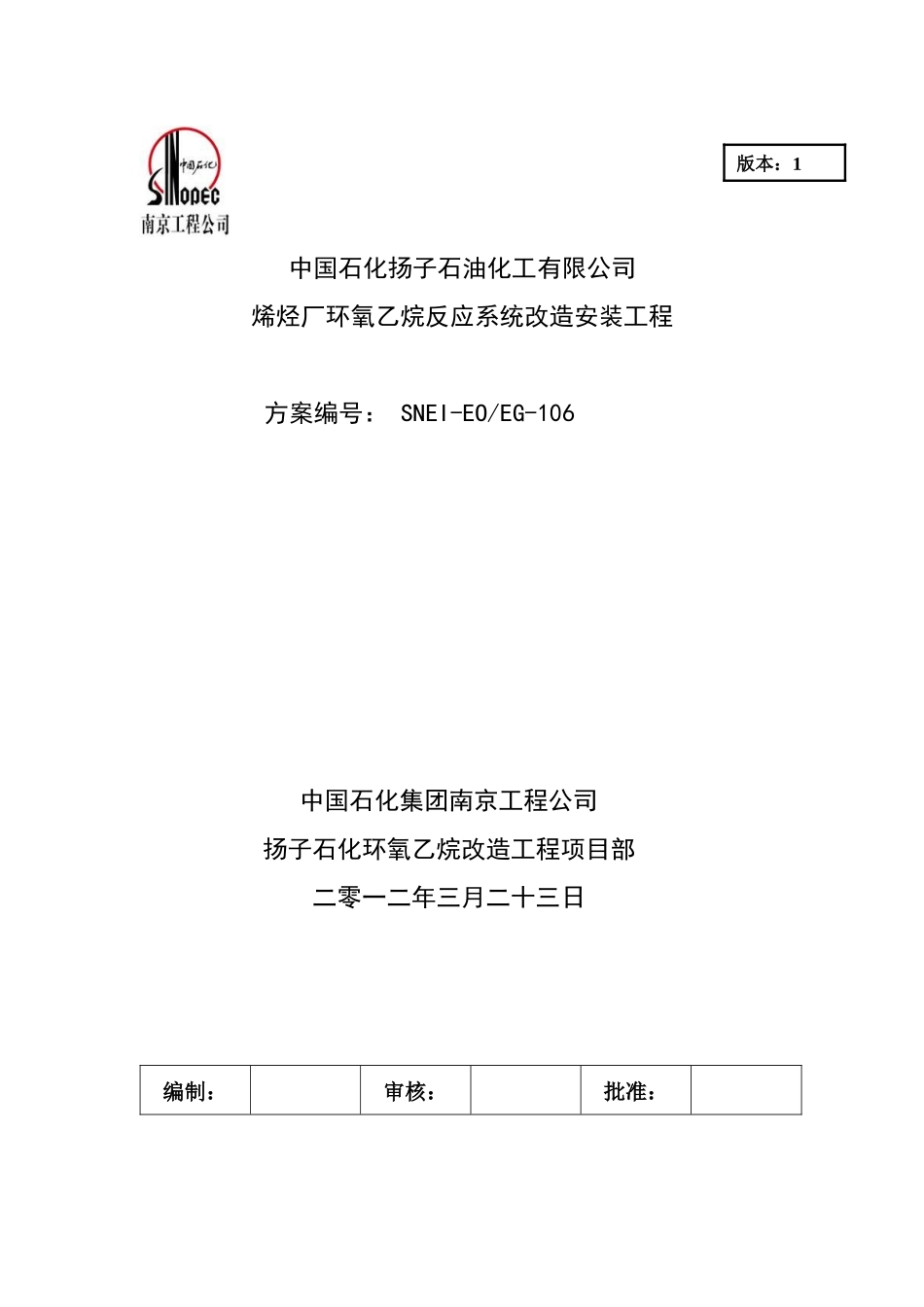

中国石化扬子石油化工有限公司烯烃厂环氧乙烷反应系统改造安装工程方案编号：SNEI-EO/EG-106中国石化集团南京工程公司扬子石化环氧乙烷改造工程项目部二零一二年三月二十三日编制：审核：批准：版本：1扬子石化环氧乙烷反应系统改造项目T2115T2220T2310塔脚手架施工方案目录目录一、编制说明……………………………………….3二、编制依据……………………………………….3三、适用范围……………………………………….3四、材质检验……………………………………….3五、架子搭设工艺流程…………………………….4六、脚手架搭设方案……………………………….4七、人员资质……………………………………….5八、搭设安全注意事项…………………………….6九、检查与验收…………………………….6十、拆除安全注意事项…………………………….7十一、风险评估……………………………………….8十二、附计算公式及搭设示图扬子石化环氧乙烷反应系统改造项目T2115T2220T2310塔脚手架施工方案一、编制说明1.T-2115/T2220/T2310是扬子石油化工股份有限公司环氧乙烷系统改造工程EO装置中关键设备，属特大型设备；建设地点：南京市六合区扬子石油化工股份有限公司烯烃厂乙二醇车间内。业主单位：扬子石油化工有限公司，由中国寰球工程公司设计。本方案针对塔外口满堂脚手架搭设以满足附塔管线的安装、劳动保护平台的完善等，利用塔内支撑圈搭设内口组焊脚手架。2.为确保“安全第一、预防为主”“以人为本、关爱生命”的十六字方针，实现“安全零事故”的目标，保障安全生产，加强安全管理，优质准时完成T2155/T2220/T2310塔脚手架搭设工程，特制定本架设安全计划及具体施工方案：3.脚手架周圈内侧立杆要离塔的外壁80MM上保温，脚手架周圈内侧立杆要避开管线安装。4.脚手架基础利用塔原有的平台基础加上钢垫板.二、编制依据1.国家有关架设规范，《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－20112.《石油化工施工安全技术规程》SH3505-19993.建筑施工脚手架实用手册4.工程招标文件5.“施工现场脚手架搭设和使用安全管理规定”中国石化南京工程公司。6.《石油化工施工安全技术规程》GB50484－2008三、适用范围适用于塔式脚手架：脚手架体积=（长1+长2…+长n）×宽×高，脚手架搭设圆形双排架，共计10个架空，54米以下用双立杆，54米以上用单立杆，外空纵距2.3米（用3米的横杆，中间加立杆），内空纵距1.59米，步距1.8米，横间距1米（用1.2米的横杆）。1扬子石化环氧乙烷反应系统改造项目T2115T2220T2310塔脚手架施工方案四、材质检验1、钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准《炭素结构钢》(GB700-89)中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。2、钢管选用外径48mm，壁厚3.2mm的焊接钢管。钢管Φ48*3.2mm；质量性能指标应符合国家碳素结构钢《GB/T700中Q-235A》的规定；立杆4-6ｍ、大横杆和斜杆的最大长度为4-6m，小横杆长度1-2m。3、扣件：应采用机械性能不低于《KTH-08》的规定；按《钢管脚手架扣件》GB-15831进行测试。根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。扣件表面应进行防锈处理。5、脚手板：冲压式钢脚手板应执行国家碳素结构钢《Q-235A》的规定。脚手板的两端应采用直径为12＃的镀锌钢丝各设两道箍五、搭拆程序和架子搭设工艺流程：1、外口脚手架搭设流程委托→现场勘查→合格材料进厂→夯实地基上弹线(应首先考虑附塔管线位置及环形楼梯位置)→摆放垫板→底座→立杆定位→摆放纵向扫地杆→立杆与扫地杆扣紧→安装扫地小横杆并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)→...
