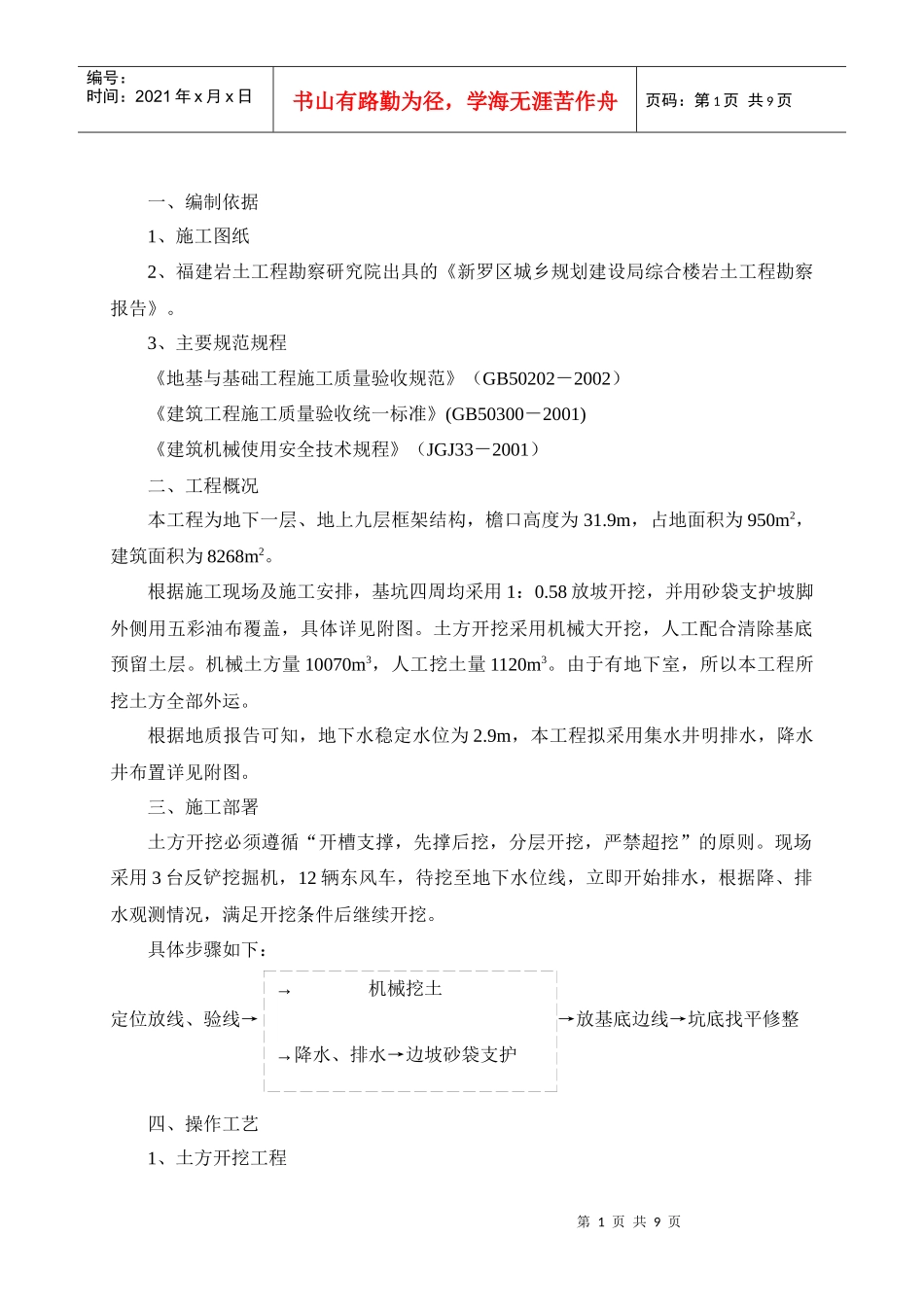

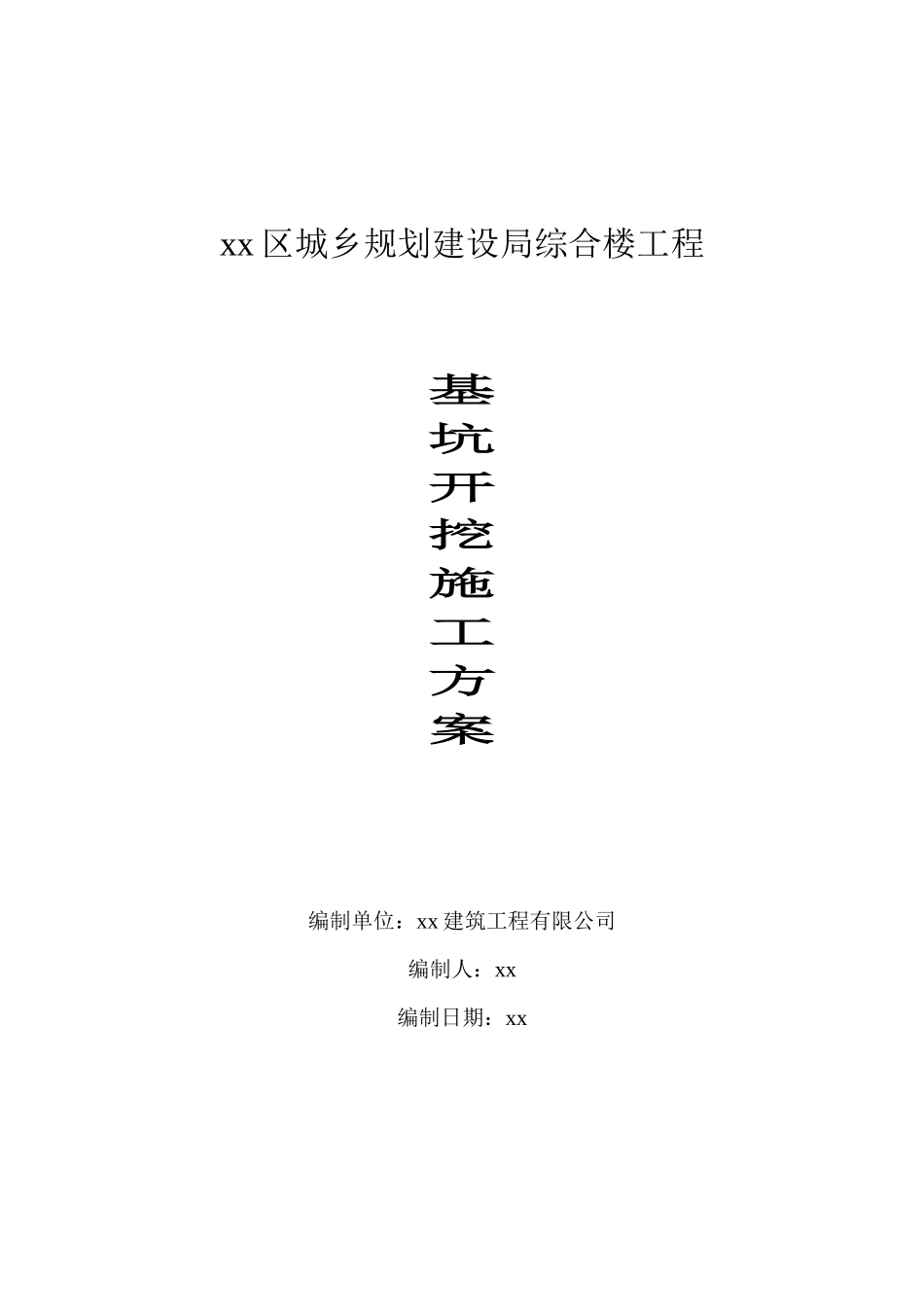

xx区城乡规划建设局综合楼工程基坑开挖施工方案编制单位：xx建筑工程有限公司编制人：xx编制日期：xx第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一、编制依据1、施工图纸2、福建岩土工程勘察研究院出具的《新罗区城乡规划建设局综合楼岩土工程勘察报告》。3、主要规范规程《地基与基础工程施工质量验收规范》（GB50202－2002）《建筑工程施工质量验收统一标准》(GB50300－2001)《建筑机械使用安全技术规程》（JGJ33－2001）二、工程概况本工程为地下一层、地上九层框架结构，檐口高度为31.9m，占地面积为950m2，建筑面积为8268m2。根据施工现场及施工安排，基坑四周均采用1：0.58放坡开挖，并用砂袋支护坡脚外侧用五彩油布覆盖，具体详见附图。土方开挖采用机械大开挖，人工配合清除基底预留土层。机械土方量10070m3，人工挖土量1120m3。由于有地下室，所以本工程所挖土方全部外运。根据地质报告可知，地下水稳定水位为2.9m，本工程拟采用集水井明排水，降水井布置详见附图。三、施工部署土方开挖必须遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。现场采用3台反铲挖掘机，12辆东风车，待挖至地下水位线，立即开始排水，根据降、排水观测情况，满足开挖条件后继续开挖。具体步骤如下：定位放线、验线→→放基底边线→坑底找平修整四、操作工艺1、土方开挖工程→机械挖土→降水、排水→边坡砂袋支护第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页（1）先放好坡顶线、坡底线、经复测及验收合格后开始开挖。（2）机械挖土分三大步进行，第一步挖至2.9m并开始排水，第二步挖至第一层标高4.3m，第三步挖加深部位4.8m、5.8m。由机械开挖在接近槽底时，用水准仪控制标高，预留20~30cm土层人工开挖，以防止超挖。（3）加深部位，土方按1：1放坡开挖，以保证土方稳定。（4）开挖到距槽底50cm以内后，测量人员测出距槽底50cm的水平标志线，然后在槽邦上或基坑底部钉上小木桩，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。（5）根据地质报告宜选择圆砾作为基础持力层，局部工程性能较差部位持力层具体视实际开挖情况确定。（6）施工注意事项①开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度。②施工时尽量避免基底超挖，个别超挖的地方经设计单位给出方案用级配砂石回填。③尽量减少对基土的扰动，若基础不能及时施工时，可预留200~300mm土层不挖，待作基础时再挖。④本工程基坑深度较大时，应分层开挖，以防开挖面的坡度过陡，引起土体位移。⑤基坑开挖验槽后，应立即进行垫层和基础施工，防止暴晒和雨水浸刷，破坏基坑的原状结构。⑥开挖时应对周围环境进行观察和监测，如出现异常情况应及时处理，待恢复正常后方可施工。五、质量控制1、土方开挖工程质量验收标准表3－6项序检查项目允许偏差或允许值（mm）检验方法柱基挖方场地平整管沟地第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页基坑基槽（路）面基层人工机械主控项目1标高-50±30±50-50-50水准仪检查2长度、宽度（由设计中心线向两边量）+200-50+300-100+500-150+100—经纬仪、用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。2、土方回填工程质量验收标准表3－7项序检查项目允许偏差或允许值（mm）检验方法柱基基坑基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高-50±30±50-50-50水准仪2分层压实系数设计要求按规定方法一般项目1回填土料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪六、主要管理措施1.安全管理及防护技术措施第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页按照我公司规定现场成立安全管理领导小组，工地设专职安...
