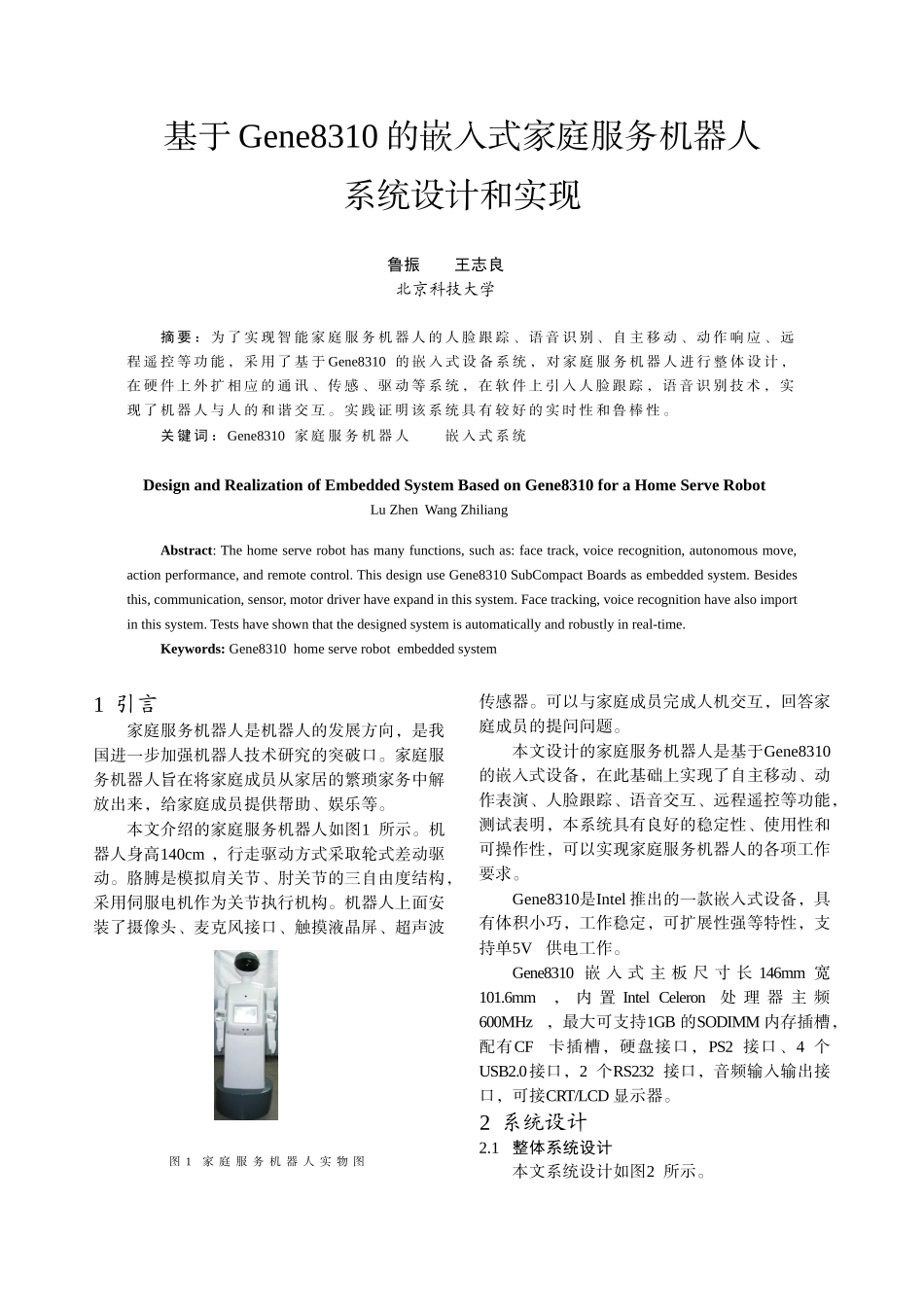

基于Gene8310的嵌入式家庭服务机器人系统设计和实现鲁振王志良北京科技大学摘要：为了实现智能家庭服务机器人的人脸跟踪、语音识别、自主移动、动作响应、远程遥控等功能，采用了基于Gene8310的嵌入式设备系统，对家庭服务机器人进行整体设计，在硬件上外扩相应的通讯、传感、驱动等系统，在软件上引入人脸跟踪，语音识别技术，实现了机器人与人的和谐交互。实践证明该系统具有较好的实时性和鲁棒性。关键词：Gene8310家庭服务机器人嵌入式系统DesignandRealizationofEmbeddedSystemBasedonGene8310foraHomeServeRobotLuZhenWangZhiliangAbstract:Thehomeserverobothasmanyfunctions,suchas:facetrack,voicerecognition,autonomousmove,actionperformance,andremotecontrol.ThisdesignuseGene8310SubCompactBoardsasembeddedsystem.Besidesthis,communication,sensor,motordriverhaveexpandinthissystem.Facetracking,voicerecognitionhavealsoimportinthissystem.Testshaveshownthatthedesignedsystemisautomaticallyandrobustlyinreal-time.Keywords:Gene8310homeserverobotembeddedsystem1引言家庭服务机器人是机器人的发展方向，是我国进一步加强机器人技术研究的突破口。家庭服务机器人旨在将家庭成员从家居的繁琐家务中解放出来，给家庭成员提供帮助、娱乐等。本文介绍的家庭服务机器人如图1所示。机器人身高140cm，行走驱动方式采取轮式差动驱动。胳膊是模拟肩关节、肘关节的三自由度结构，采用伺服电机作为关节执行机构。机器人上面安装了摄像头、麦克风接口、触摸液晶屏、超声波图1家庭服务机器人实物图传感器。可以与家庭成员完成人机交互，回答家庭成员的提问问题。本文设计的家庭服务机器人是基于Gene8310的嵌入式设备，在此基础上实现了自主移动、动作表演、人脸跟踪、语音交互、远程遥控等功能，测试表明，本系统具有良好的稳定性、使用性和可操作性，可以实现家庭服务机器人的各项工作要求。Gene8310是Intel推出的一款嵌入式设备，具有体积小巧，工作稳定，可扩展性强等特性，支持单5V供电工作。Gene8310嵌入式主板尺寸长146mm宽101.6mm，内置IntelCeleron处理器主频600MHz，最大可支持1GB的SODIMM内存插槽，配有CF卡插槽，硬盘接口，PS2接口、4个USB2.0接口，2个RS232接口，音频输入输出接口，可接CRT/LCD显示器。2系统设计2.1整体系统设计本文系统设计如图2所示。图2机器人控制系统设计框图针对家庭服务机器人的任务要求，将机器人控制系统分成以下模块：嵌入式系统、摄像头、扬声器、麦克风、人脸跟踪系统、语音识别系统、无线通讯系统等。嵌入式系统采用Gene8310微型主板作为硬件平台，运行Windows操作系统；人脸跟踪系统、语音识别系统是运行在Windows操作系统下面的基于VC的程序；无线通讯系统是基于Q2501B的GPRS通讯模块；动作控制是基于PIC16F877A的7自由度伺服电机的控制；行走控制是双行走轮差动控制的驱动方式。2.2动作控制系统设计家庭服务机器人的动作主要是让机器人模拟人的手臂关节，以便机器人实现人的一些动作，本论文设计的机器人手臂有三个自由度，分别模拟人体的肩关节、肘关节，可以实现抬臂、弯臂、摆臂等动作，一个手臂三个自由度的组合，可以实现握手、挥手、招手等动作，两个手臂的组合又可以实现鼓掌、拥抱等人的基本动作。2.3行走控制系统设计家庭服务机器人行走控制系统采用的是双行走轮差动控制的驱动方式，机器人的模型如图3所示。这里我们假定机器人和地面之间是纯滚动的，行走轮只旋转不打滑，得到运动学模型公式：式中：(x,y)为机器人中心O点的参考坐标；θ为机器人中心O点的运动方向角；ν为机器人中心O点的速度；ω为机器人差动转向的角速度。根据上述数学模型，结合机器人的结构特点，把机器人的运动简化为与地面接触的两点运动，两点的位置决定了机器人的位置，两点的运动状态决定了机器人的运动状态。图3中XOY为全局坐标系，xoy为机器人坐标系，O为速度瞬心。图3家庭服务机器人行走控制在此，把前进的方向作为正方向，把后退的方向作为负方向，统一起来分析，设在某一时刻，左、右行走轮的速度为vL、vR，左、右行走轮角速度...
