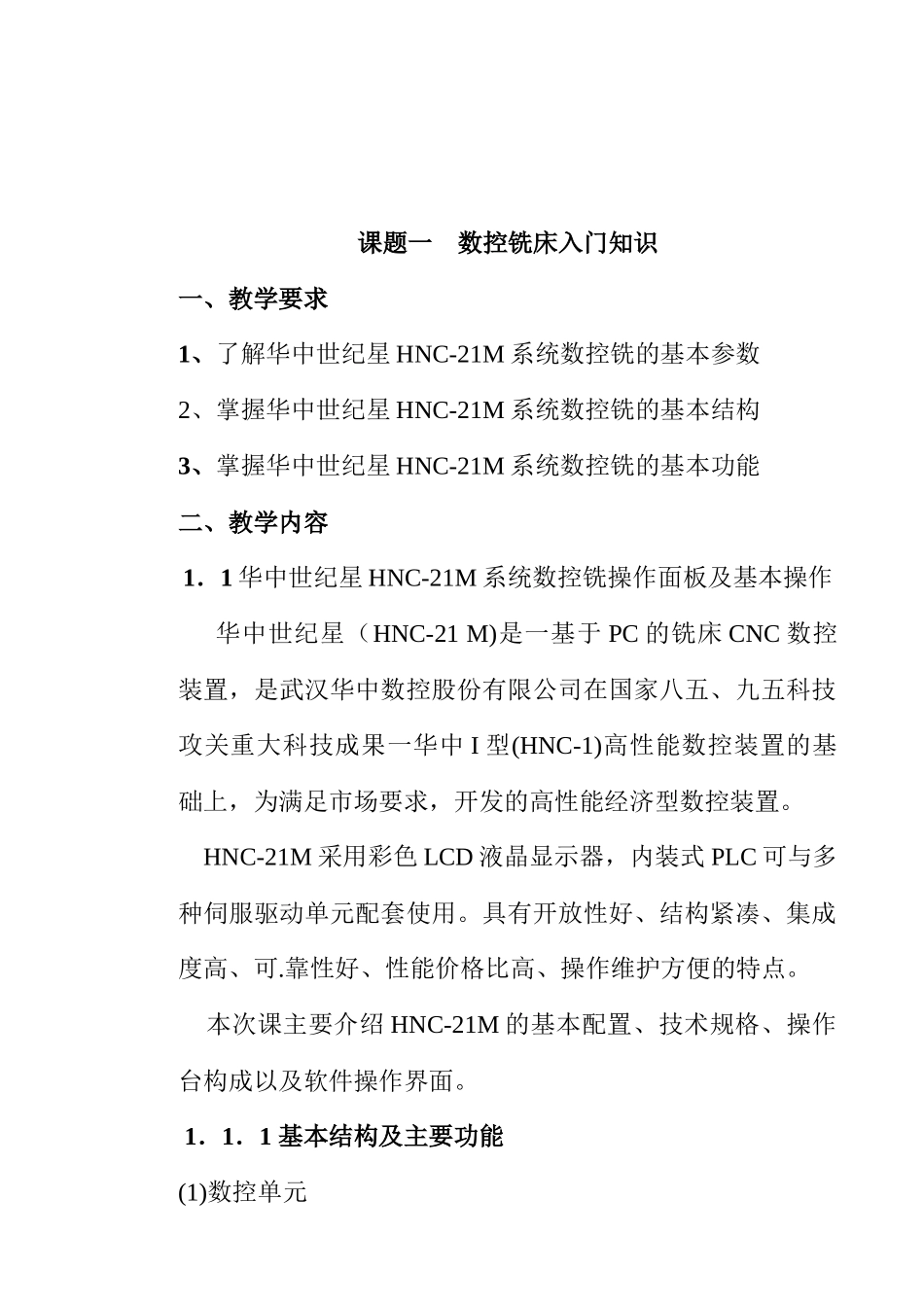

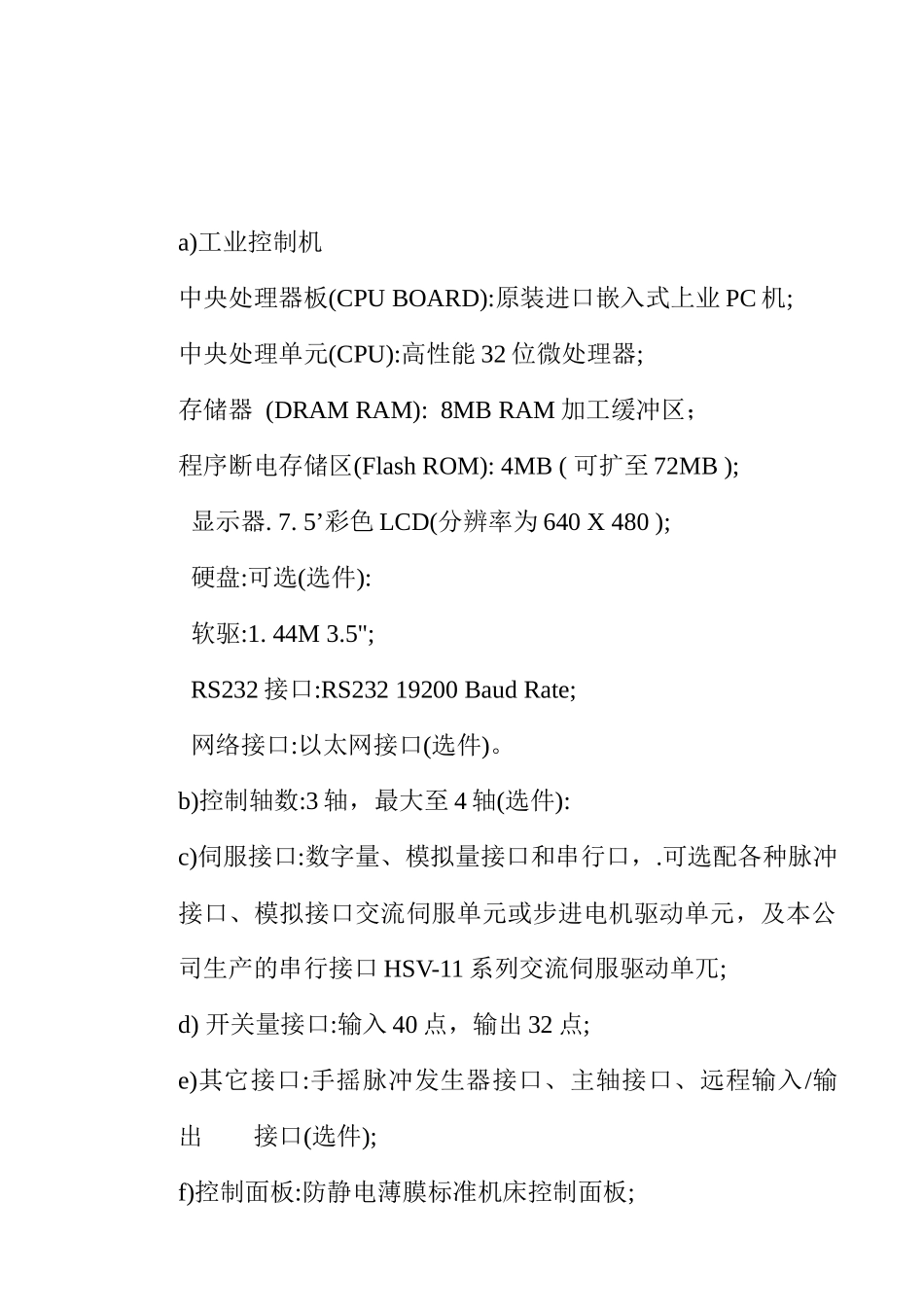

课题一数控铣床入门知识一、教学要求1、了解华中世纪星HNC-21M系统数控铣的基本参数2、掌握华中世纪星HNC-21M系统数控铣的基本结构3、掌握华中世纪星HNC-21M系统数控铣的基本功能二、教学内容1．1华中世纪星HNC-21M系统数控铣操作面板及基本操作华中世纪星（HNC-21M)是一基于PC的铣床CNC数控装置，是武汉华中数控股份有限公司在国家八五、九五科技攻关重大科技成果一华中I型(HNC-1)高性能数控装置的基础上，为满足市场要求，开发的高性能经济型数控装置。HNC-21M采用彩色LCD液晶显示器，内装式PLC可与多种伺服驱动单元配套使用。具有开放性好、结构紧凑、集成度高、可.靠性好、性能价格比高、操作维护方便的特点。本次课主要介绍HNC-21M的基本配置、技术规格、操作台构成以及软件操作界面。1．1．1基本结构及主要功能(1)数控单元a)工业控制机中央处理器板(CPUBOARD):原装进口嵌入式上业PC机;中央处理单元(CPU):高性能32位微处理器;存储器(DRAMRAM):8MBRAM加工缓冲区；程序断电存储区(FlashROM):4MB(可扩至72MB);显示器.7.5’彩色LCD(分辨率为640X480);硬盘:可选(选件):软驱:1.44M3.5";RS232接口:RS23219200BaudRate;网络接口:以太网接口(选件)。b)控制轴数:3轴，最大至4轴(选件):c)伺服接口:数字量、模拟量接口和串行口，.可选配各种脉冲接口、模拟接口交流伺服单元或步进电机驱动单元，及本公司生产的串行接口HSV-11系列交流伺服驱动单兀;d)开关量接口:输入40点，输出32点;e)其它接口:手摇脉冲发生器接口、主轴接口、远程输入/输出接口(选件);f)控制面板:防静电薄膜标准机床控制面板;g)MPG手持单元:4轴MPG一体化手持单元选件);h)NC键盘:包括精简型MDI键盘和F1～F10个功能键;i)软件:华中世纪星高性能铣削数控系统软件。(2)进给系统HSV-11系列交流永磁同步伺服驱动与伺服电机;各种步进电机驱动单元与电机;各种模拟接口、脉冲接口伺服电机驱动系统。(3)主轴系统接触器+主轴电机;变频器+主轴电机;主轴驱动单元+主轴电机。1.1.2主要技术规格最大控制轴数:4轴(X,Y,Z,4TH)最大联动轴数:4轴(X,Y,Z,4TH)主轴数:1最大编程尺寸:99999.999mm最小分辨率:0.01um-l0um(可设置)直线、圆弧、螺旋线插补小线段连续高速插补用户宏程序、固定循环、旋转、缩放、镜像自动加减速控制((S曲线)加速度平滑控制MDI功能M,S,T功能故障诊断与报警汉字操作界面全屏幕程序在线编辑与校验功能参考点返回上件坐标系G54～G59加上轨迹三维彩色图形仿真，加上过程实时三维图形显示加上断点保护/恢复功能双向螺距补偿(最多5000点)反向间隙补偿刀具长度与半径补偿主轴转速及进给速度信率控制CNC通讯功能:RS-232网络功能:支持NT,Novell,Internet网络支持DIN/ISO标准G代码，零件程序容量:硬盘、网络:不需DNC，最大可直接执行2GB的程序内部二级电子齿轮内部己提供标准PLC程序，也可按要求自行编制PLC程序。1.2操作装置1.2.1操作台结构HNC-21M世纪星铣床数控装置操作台为标准固定结构，如图1.2.1所示，其结构美观、体积小巧，外形尺寸为420X310X110毫米(WXHXD)。图1.2.1华中世纪星铣床数控装置操作台1.2.2显示器操作台的左上部为7.5寸彩色液晶显示器(分辨率为640X480)，用于汉字菜单、系统状态、故障报警的显示和加上轨迹的图形仿真。1.2.3NC键盘NC键盘包括精简型MDI键盘和F1～F10十个功能键。标准化的字母数字式MDI键盘介于显示器和和“急停”按钮之间，其中的大部分键具有上档键功能，当“Upper"键有效时(指示灯亮)，输入的是上档键。F1～F10十个功能键位于显示器的正下方。NC键盘用于零件程序的编制、参数输入、MDI及系统管理操作等。显示器、功能键、MDI键盘通称为系统操作面板。
