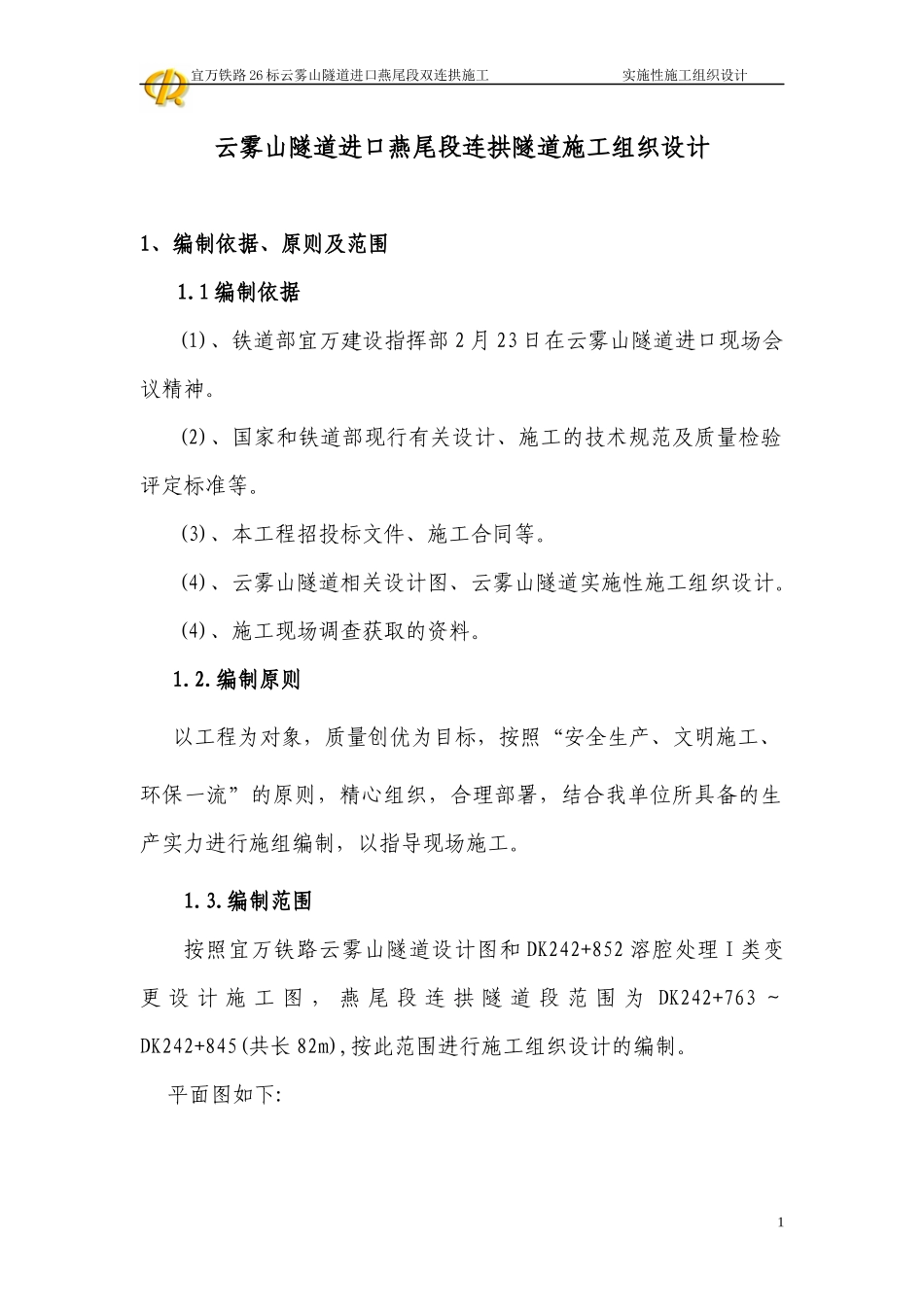

云雾山道进口燕尾段连拱隧道施工组织设计_第1页
1/45

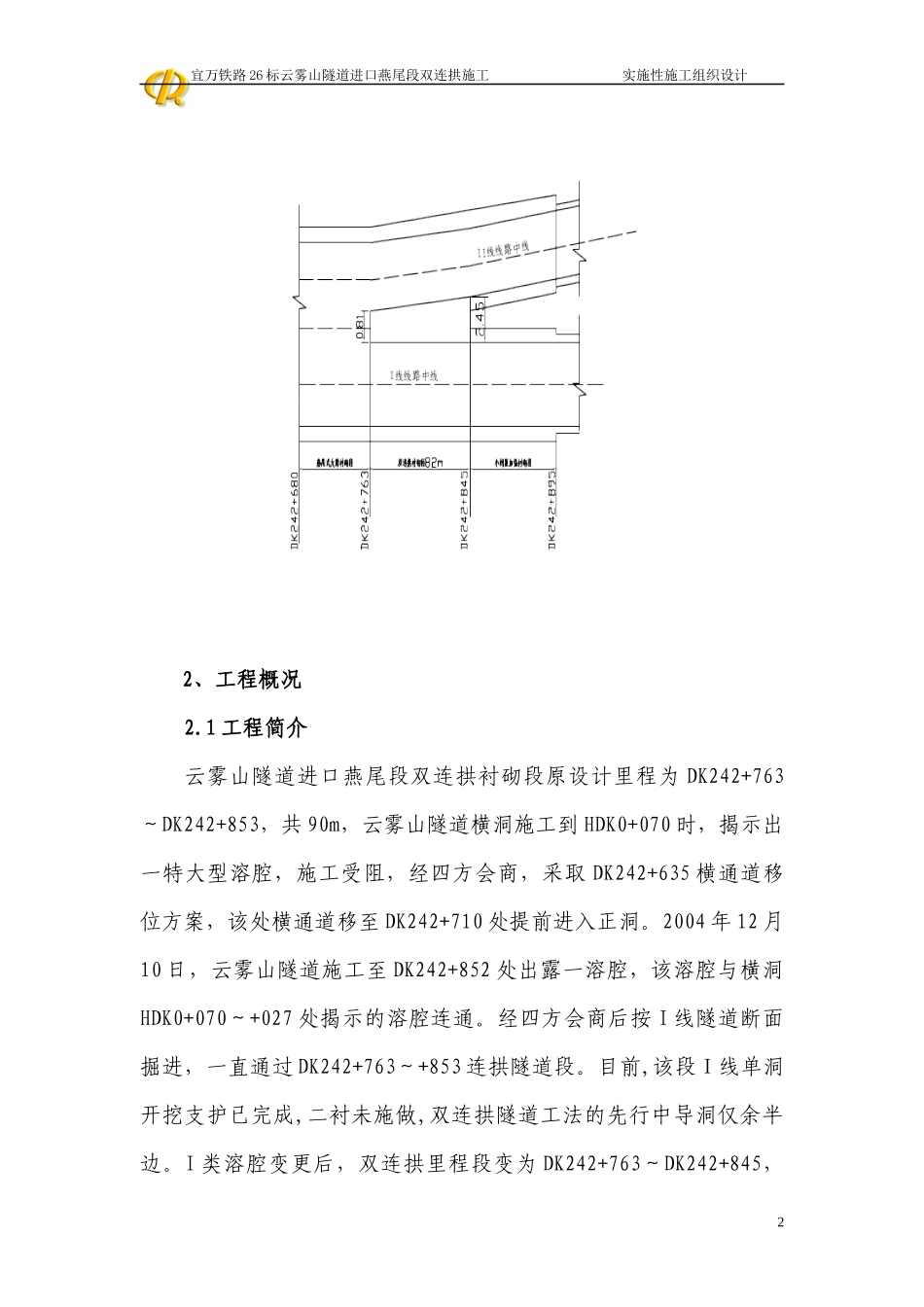

云雾山道进口燕尾段连拱隧道施工组织设计_第2页
2/45

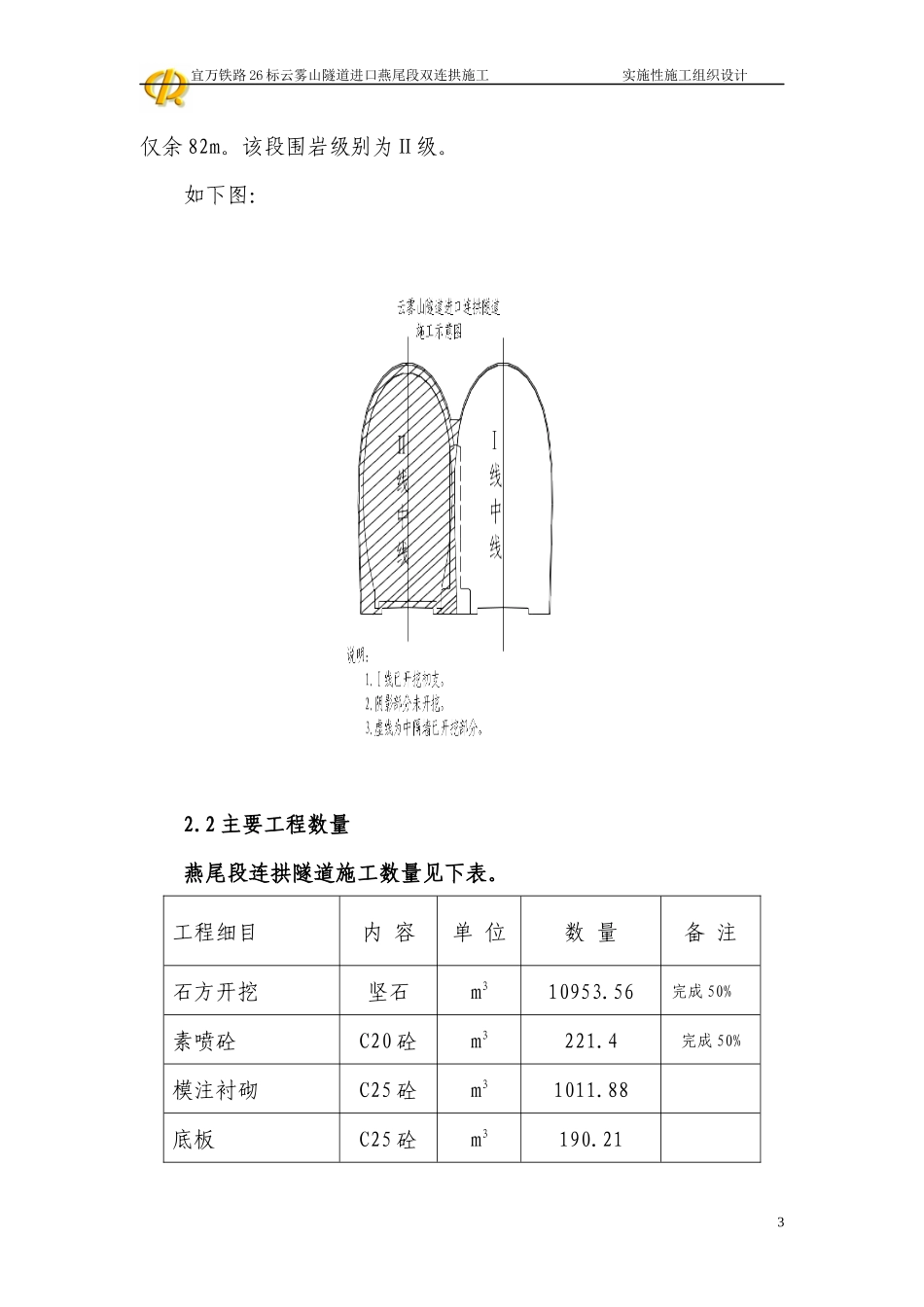

云雾山道进口燕尾段连拱隧道施工组织设计_第3页
3/45
宜万铁路26标云雾山隧道进口燕尾段双连拱施工实施性施工组织设计云雾山隧道进口燕尾段连拱隧道施工组织设计1、编制依据、原则及范围1.1编制依据(1)、铁道部宜万建设指挥部2月23日在云雾山隧道进口现场会议精神。(2)、国家和铁道部现行有关设计、施工的技术规范及质量检验评定标准等。(3)、本工程招投标文件、施工合同等。(4)、云雾山隧道相关设计图、云雾山隧道实施性施工组织设计。(4)、施工现场调查获取的资料。1.2.编制原则以工程为对象,质量创优为目标,按照“安全生产、文明施工、环保一流”的原则,精心组织,合理部署,结合我单位所具备的生产实力进行施组编制,以指导现场施工。1.3.编制范围按照宜万铁路云雾山隧道设计图和DK242+852溶腔处理I类变更设计施工图,燕尾段连拱隧道段范围为DK242+763~DK242+845(共长82m),按此范围进行施工组织设计的编制。平面图如下:1宜万铁路26标云雾山隧道进口燕尾段双连拱施工实施性施工组织设计2、工程概况2.1工程简介云雾山隧道进口燕尾段双连拱衬砌段原设计里程为DK242+763~DK242+853,共90m,云雾山隧道横洞施工到HDK0+070时,揭示出一特大型溶腔,施工受阻,经四方会商,采取DK242+635横通道移位方案,该处横通道移至DK242+710处提前进入正洞。2004年12月10日,云雾山隧道施工至DK242+852处出露一溶腔,该溶腔与横洞HDK0+070~+027处揭示的溶腔连通。经四方会商后按I线隧道断面掘进,一直通过DK242+763~+853连拱隧道段。目前,该段Ⅰ线单洞开挖支护已完成,二衬未施做,双连拱隧道工法的先行中导洞仅余半边。I类溶腔变更后,双连拱里程段变为DK242+763~DK242+845,2宜万铁路26标云雾山隧道进口燕尾段双连拱施工实施性施工组织设计仅余82m。该段围岩级别为Ⅱ级。如下图:2.2主要工程数量燕尾段连拱隧道施工数量见下表。工程细目内容单位数量备注石方开挖坚石m310953.56完成50%素喷砼C20砼m3221.4完成50%模注衬砌C25砼m31011.88底板C25砼m3190.213宜万铁路26标云雾山隧道进口燕尾段双连拱施工实施性施工组织设计中空注浆锚杆m必要时设置防水层m22603.5中隔墙C25砼m31231.64中隔墙顶加强筋φ22Kg3787.58临时支护喷素砼m3184.52.3工程地质及水文地质条件寒武系中统光竹岭组之浅灰、灰色厚层微~细晶灰岩、灰岩夹白云岩及白云质灰岩,节理不发育,岩体完整性好,无渗水,围岩基本分级为Ⅱ级,受地质构造影响轻微。该段岩层为不含水岩层,地下水不发育,开挖揭示出的岩面未见渗水,处于干燥状态。3、施工总体方案燕尾段双连拱段施工,本着“安全、优质、稳妥”的原则组织施工,坚持先加固,后开挖,通过结构体系的转换,减小隧道的跨度,在使施工中尽量使结构的受力趋于合理。开挖中导洞,先于Ⅰ线方向对中隔墙顶上开挖范围以外的岩层用长锚杆进行加固,然后对I线进行复喷加固,加固完成后进行开挖;中导洞开挖从小里程至大里程,边挖边支;每开挖一段,中隔墙浇筑一段;中隔墙完成后,施做Ⅰ线隧道双连拱二衬砼;最后完成Ⅱ线隧道的开挖和衬砌。其框图如下:4中导洞开挖施工中隔墙砼Ⅱ线连拱段开挖Ⅰ线连拱段二次衬砌Ⅰ线连拱段仰拱衬砌宜万铁路26标云雾山隧道进口燕尾段双连拱施工实施性施工组织设计4、工程难点、特点及采取的措施4.1工程难点、特点双连拱段(DK242+763~DK242+845),前期受溶洞影响已先将Ⅰ线单线隧道开挖支护完成,给后续施工带来一定的难度。中隔墙施工后,由于地基不均匀沉降和砼失水收缩,可能会在中隔墙顶部与二次衬砌接触的水平施工缝间形成裂缝,引起其他部位产生纵向裂缝,影响砼的正常使用。4.1施工采取的措施针对燕尾段双连拱隧道的施工难点、特点,施工前先按照设计资料和现场施工情况对该段工程、水文地质进行详细调查。对中隔墙顶部岩体先进行加强支护,后进行下部施工。对中导洞和复线隧道的开挖,坚持“短进尺、弱爆破、强支护、早封闭、勤量测”的原则进行施工;及时跟进Ⅰ线隧道的二衬砼施工;复线开挖,除进行弱爆破外,还将对中隔墙进行保护(在中隔墙外覆盖木板,设置缓冲层);在中隔墙水平施工缝中预留注浆孔,处理裂隙。加固Ⅰ线、锚杆加固岩层Ⅱ线连拱段衬砌5宜万铁路26标云雾山隧道进口燕尾段双连拱...
