40米T型梁预制专项施工方案1VIP免费

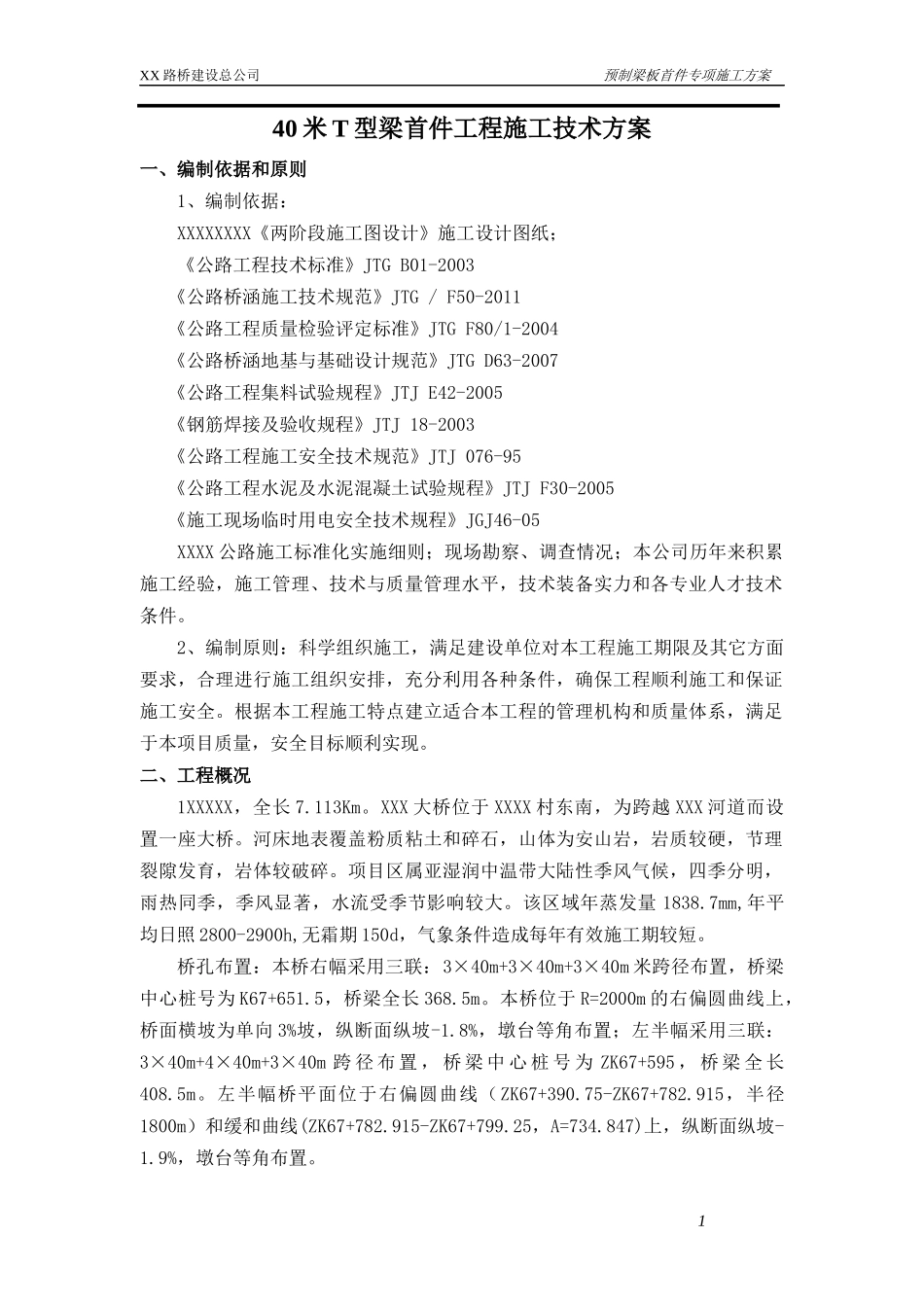

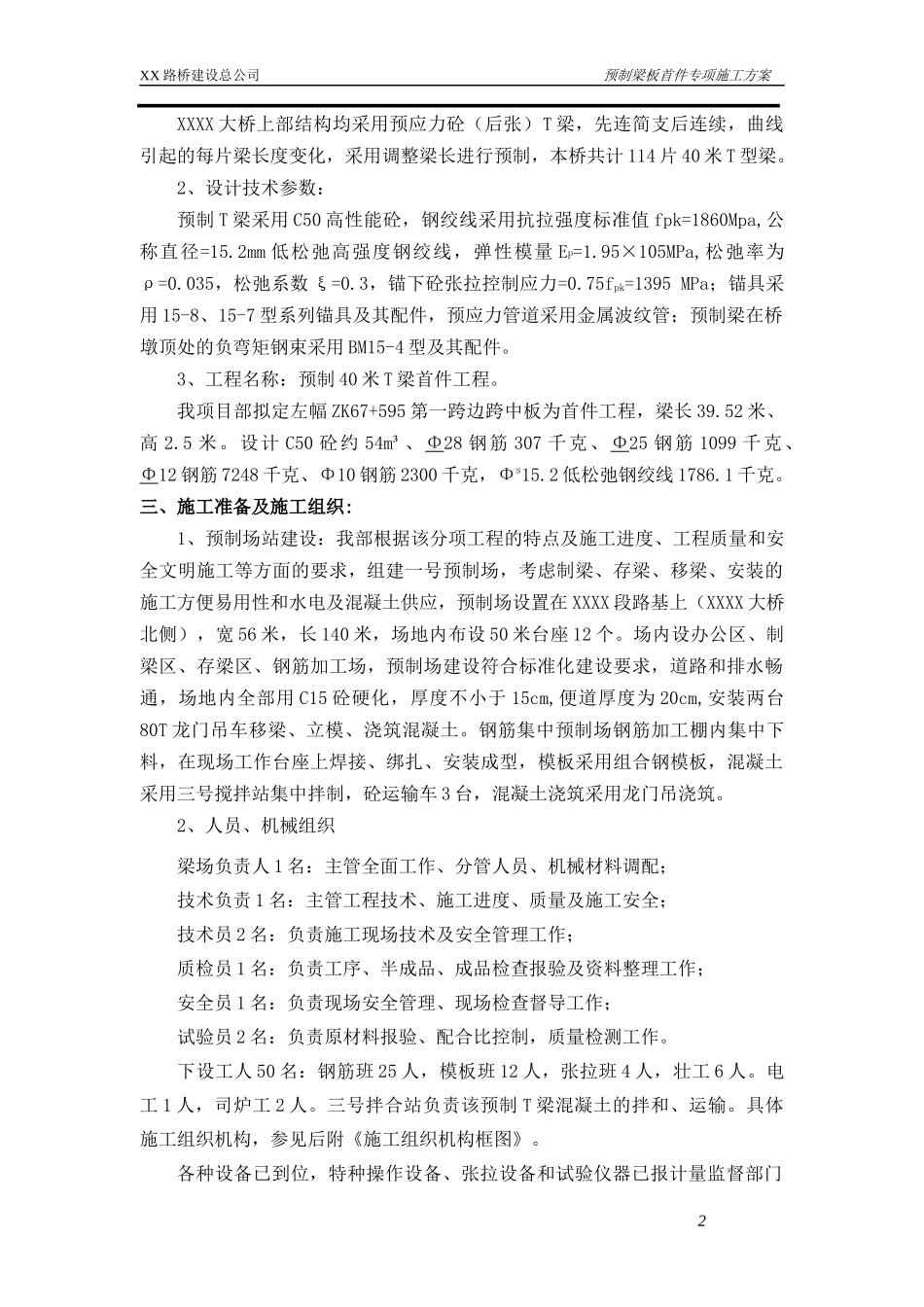

XX路桥建设总公司预制梁板首件专项施工方案40米T型梁首件工程施工技术方案一、编制依据和原则1、编制依据：XXXXXXXX《两阶段施工图设计》施工设计图纸；《公路工程技术标准》JTGB01-2003《公路桥涵施工技术规范》JTG/F50-2011《公路工程质量检验评定标准》JTGF80/1-2004《公路桥涵地基与基础设计规范》JTGD63-2007《公路工程集料试验规程》JTJE42-2005《钢筋焊接及验收规程》JTJ18-2003《公路工程施工安全技术规范》JTJ076-95《公路工程水泥及水泥混凝土试验规程》JTJF30-2005《施工现场临时用电安全技术规程》JGJ46-05XXXX公路施工标准化实施细则；现场勘察、调查情况；本公司历年来积累施工经验，施工管理、技术与质量管理水平，技术装备实力和各专业人才技术条件。2、编制原则：科学组织施工，满足建设单位对本工程施工期限及其它方面要求，合理进行施工组织安排，充分利用各种条件，确保工程顺利施工和保证施工安全。根据本工程施工特点建立适合本工程的管理机构和质量体系，满足于本项目质量，安全目标顺利实现。二、工程概况1XXXXX，全长7.113Km。XXX大桥位于XXXX村东南，为跨越XXX河道而设置一座大桥。河床地表覆盖粉质粘土和碎石，山体为安山岩，岩质较硬，节理裂隙发育，岩体较破碎。项目区属亚湿润中温带大陆性季风气候，四季分明，雨热同季，季风显著，水流受季节影响较大。该区域年蒸发量1838.7mm,年平均日照2800-2900h,无霜期150d，气象条件造成每年有效施工期较短。桥孔布置：本桥右幅采用三联：3×40m+3×40m+3×40m米跨径布置，桥梁中心桩号为K67+651.5，桥梁全长368.5m。本桥位于R=2000m的右偏圆曲线上，桥面横坡为单向3%坡，纵断面纵坡-1.8%，墩台等角布置；左半幅采用三联：3×40m+4×40m+3×40m跨径布置，桥梁中心桩号为ZK67+595，桥梁全长408.5m。左半幅桥平面位于右偏圆曲线（ZK67+390.75-ZK67+782.915，半径1800m）和缓和曲线(ZK67+782.915-ZK67+799.25，A=734.847)上，纵断面纵坡-1.9%，墩台等角布置。1XX路桥建设总公司预制梁板首件专项施工方案XXXX大桥上部结构均采用预应力砼（后张）T梁，先连简支后连续，曲线引起的每片梁长度变化，采用调整梁长进行预制，本桥共计114片40米T型梁。2、设计技术参数：预制T梁采用C50高性能砼，钢绞线采用抗拉强度标准值fpk=1860Mpa,公称直径=15.2mm低松弛高强度钢绞线，弹性模量EP=1.95×105MPa,松弛率为ρ=0.035，松弛系数ξ=0.3，锚下砼张拉控制应力=0.75fpk=1395MPa；锚具采用15-8、15-7型系列锚具及其配件，预应力管道采用金属波纹管；预制梁在桥墩顶处的负弯矩钢束采用BM15-4型及其配件。3、工程名称：预制40米T梁首件工程。我项目部拟定左幅ZK67+595第一跨边跨中板为首件工程，梁长39.52米、高2.5米。设计C50砼约54m³、Φ28钢筋307千克、Φ25钢筋1099千克、Φ12钢筋7248千克、Φ10钢筋2300千克，Φs15.2低松弛钢绞线1786.1千克。三、施工准备及施工组织:1、预制场站建设：我部根据该分项工程的特点及施工进度、工程质量和安全文明施工等方面的要求，组建一号预制场，考虑制梁、存梁、移梁、安装的施工方便易用性和水电及混凝土供应，预制场设置在XXXX段路基上（XXXX大桥北侧），宽56米，长140米，场地内布设50米台座12个。场内设办公区、制梁区、存梁区、钢筋加工场，预制场建设符合标准化建设要求，道路和排水畅通，场地内全部用C15砼硬化，厚度不小于15cm,便道厚度为20cm,安装两台80T龙门吊车移梁、立模、浇筑混凝土。钢筋集中预制场钢筋加工棚内集中下料，在现场工作台座上焊接、绑扎、安装成型，模板采用组合钢模板，混凝土采用三号搅拌站集中拌制，砼运输车3台，混凝土浇筑采用龙门吊浇筑。2、人员、机械组织梁场负责人1名：主管全面工作、分管人员、机械材料调配；技术负责1名：主管工程技术、施工进度、质量及施工安全；技术员2名：负责施工现场技术及安全管理工作；质检员1名：负责工序、半成品、成品检查报验及资料整理工作；安全员1名：负责现场安全管理、现场检查督导工作；试验员2名：负责原材料报验、配合比控制，质量检测工作。下设工人50名：钢筋班25人，模板班12人，张拉班4人，壮工6人。电工1...
