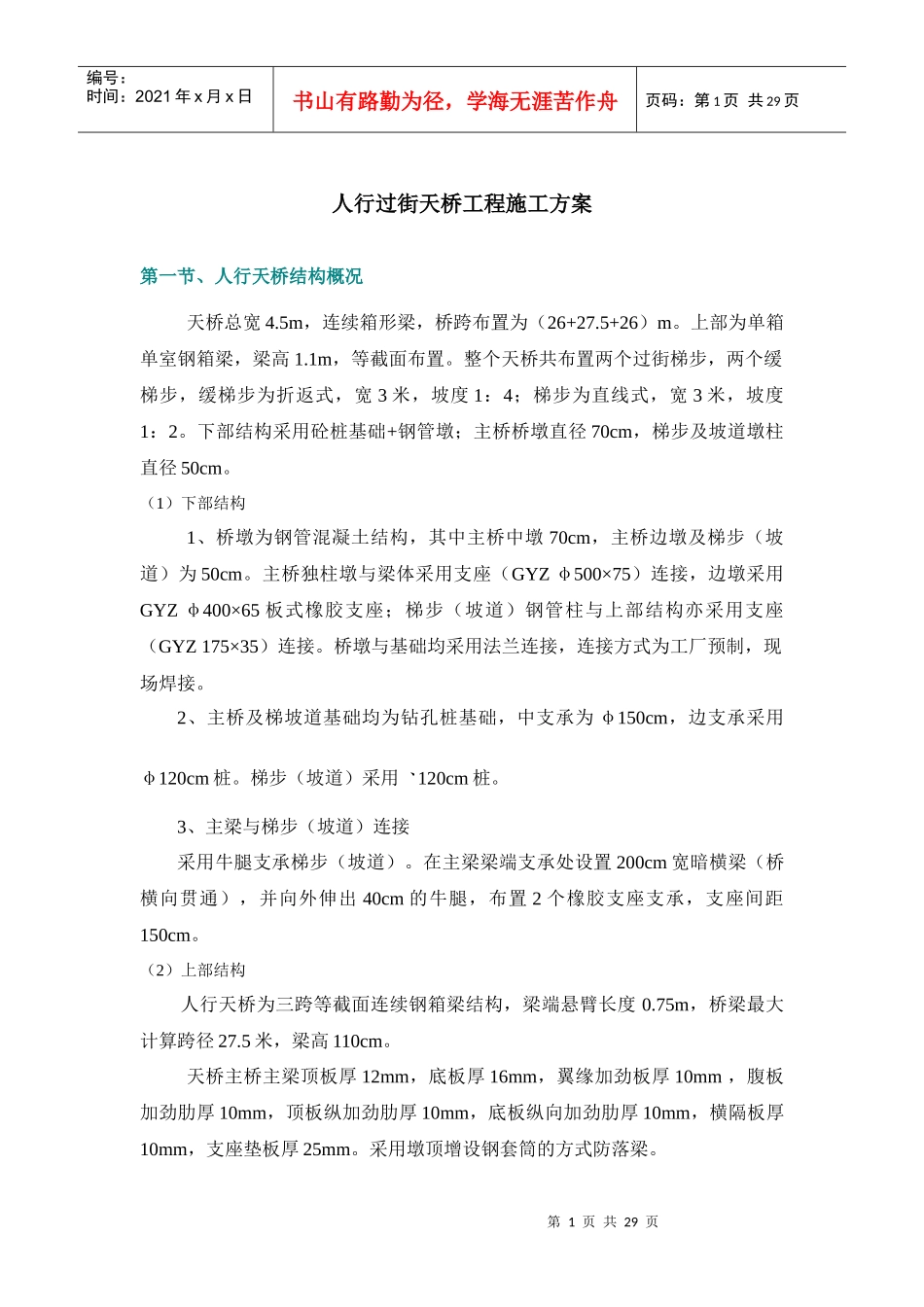

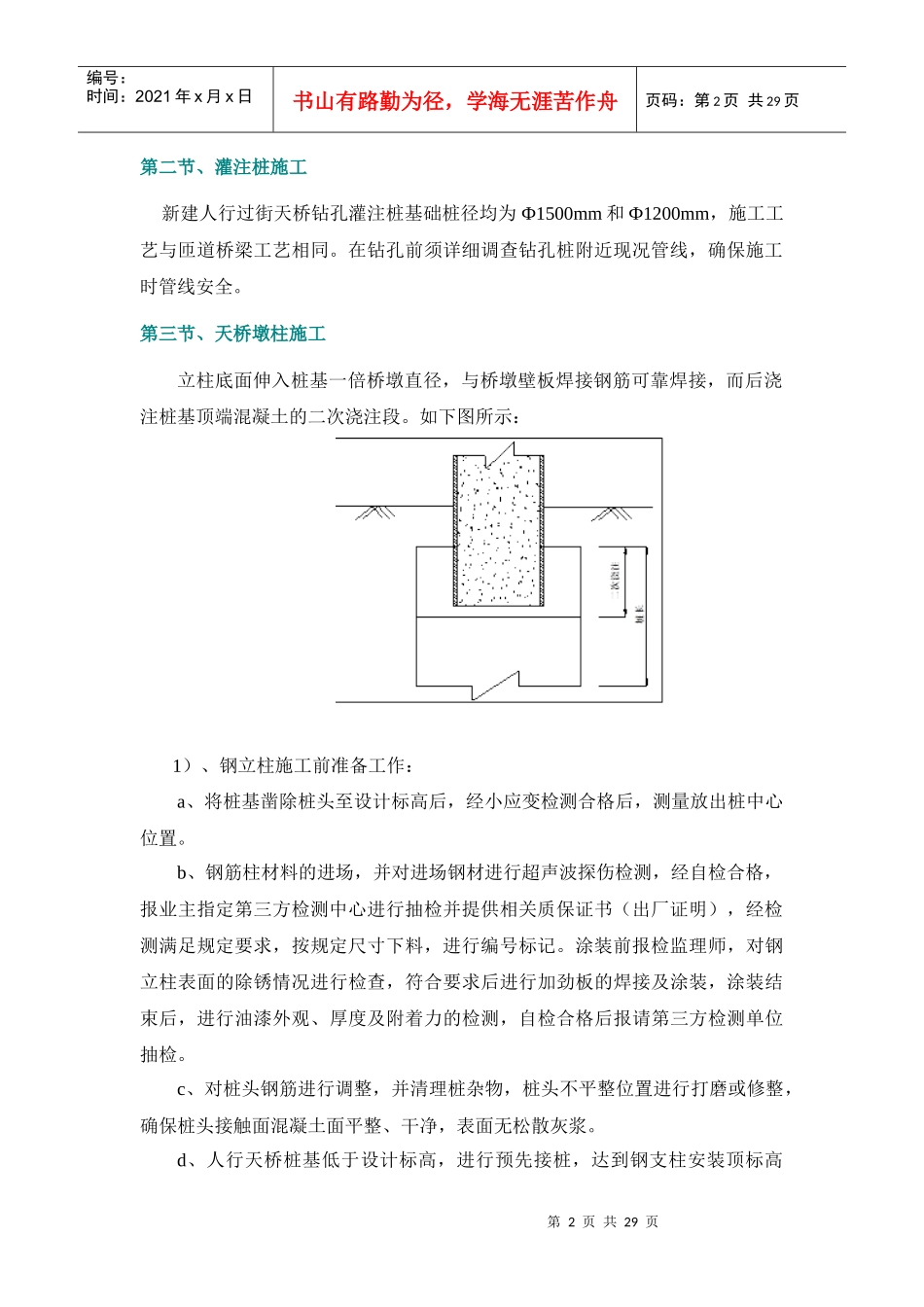

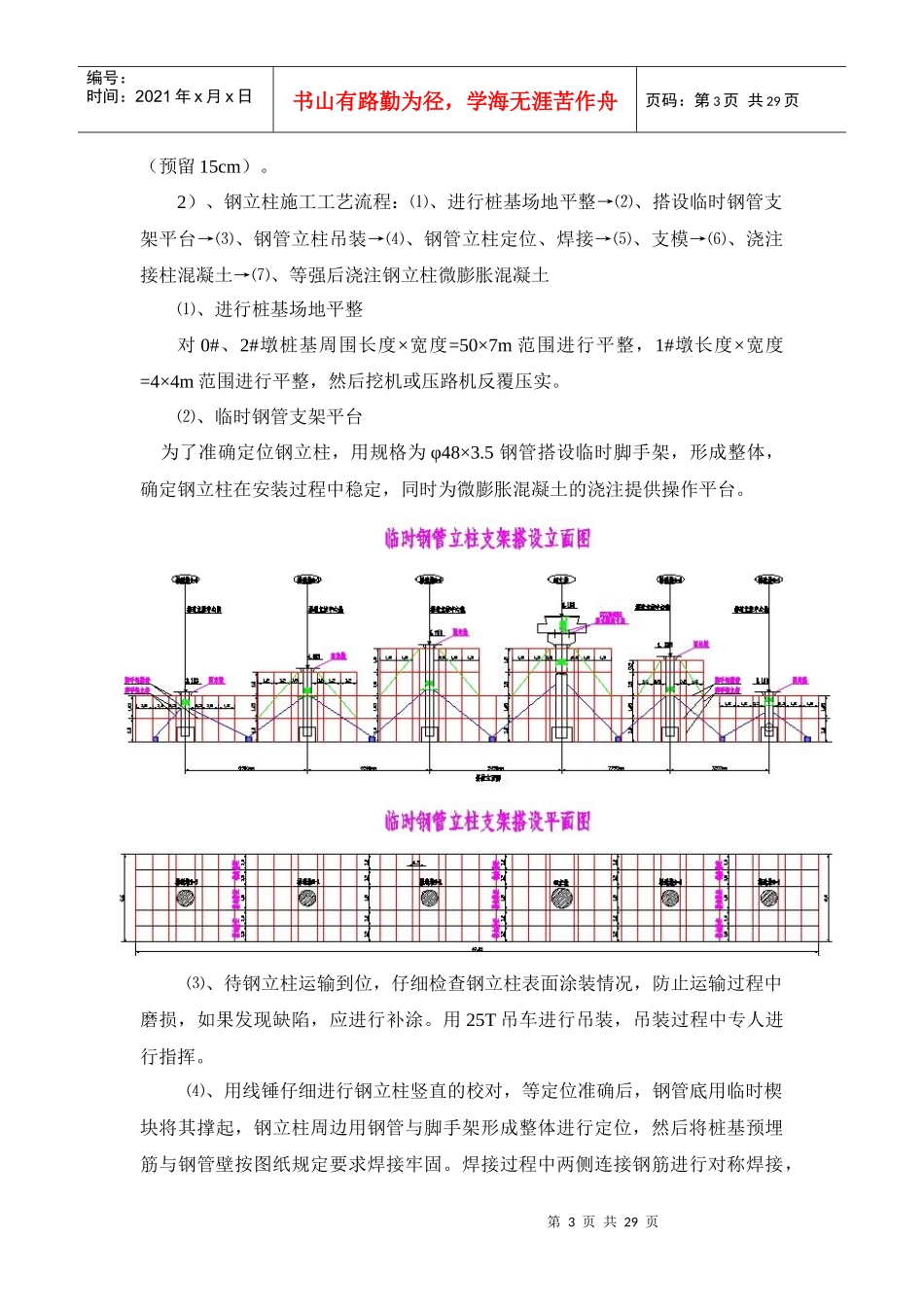

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页人行过街天桥工程施工方案第一节、人行天桥结构概况天桥总宽4.5m，连续箱形梁，桥跨布置为（26+27.5+26）m。上部为单箱单室钢箱梁，梁高1.1m，等截面布置。整个天桥共布置两个过街梯步，两个缓梯步，缓梯步为折返式，宽3米，坡度1：4；梯步为直线式，宽3米，坡度1：2。下部结构采用砼桩基础+钢管墩；主桥桥墩直径70cm，梯步及坡道墩柱直径50cm。（1）下部结构1、桥墩为钢管混凝土结构，其中主桥中墩70cm，主桥边墩及梯步（坡道）为50cm。主桥独柱墩与梁体采用支座（GYZφ500×75）连接，边墩采用GYZφ400×65板式橡胶支座；梯步（坡道）钢管柱与上部结构亦采用支座（GYZ175×35）连接。桥墩与基础均采用法兰连接，连接方式为工厂预制，现场焊接。2、主桥及梯坡道基础均为钻孔桩基础，中支承为φ150cm，边支承采用φ120cm桩。梯步（坡道）采用120cm桩。3、主梁与梯步（坡道）连接采用牛腿支承梯步（坡道）。在主梁梁端支承处设置200cm宽暗横梁（桥横向贯通），并向外伸出40cm的牛腿，布置2个橡胶支座支承，支座间距150cm。（2）上部结构人行天桥为三跨等截面连续钢箱梁结构，梁端悬臂长度0.75m，桥梁最大计算跨径27.5米，梁高110cm。天桥主桥主梁顶板厚12mm，底板厚16mm，翼缘加劲板厚10mm，腹板加劲肋厚10mm，顶板纵加劲肋厚10mm，底板纵向加劲肋厚10mm，横隔板厚10mm，支座垫板厚25mm。采用墩顶增设钢套筒的方式防落梁。第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页第二节、灌注桩施工新建人行过街天桥钻孔灌注桩基础桩径均为Ф1500mm和Ф1200mm，施工工艺与匝道桥梁工艺相同。在钻孔前须详细调查钻孔桩附近现况管线，确保施工时管线安全。第三节、天桥墩柱施工立柱底面伸入桩基一倍桥墩直径，与桥墩壁板焊接钢筋可靠焊接，而后浇注桩基顶端混凝土的二次浇注段。如下图所示：1）、钢立柱施工前准备工作：a、将桩基凿除桩头至设计标高后，经小应变检测合格后，测量放出桩中心位置。b、钢筋柱材料的进场，并对进场钢材进行超声波探伤检测，经自检合格，报业主指定第三方检测中心进行抽检并提供相关质保证书（出厂证明），经检测满足规定要求，按规定尺寸下料，进行编号标记。涂装前报检监理师，对钢立柱表面的除锈情况进行检查，符合要求后进行加劲板的焊接及涂装，涂装结束后，进行油漆外观、厚度及附着力的检测，自检合格后报请第三方检测单位抽检。c、对桩头钢筋进行调整，并清理桩杂物，桩头不平整位置进行打磨或修整，确保桩头接触面混凝土面平整、干净，表面无松散灰浆。d、人行天桥桩基低于设计标高，进行预先接桩，达到钢支柱安装顶标高第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页（预留15cm）。2）、钢立柱施工工艺流程：⑴、进行桩基场地平整→⑵、搭设临时钢管支架平台→⑶、钢管立柱吊装→⑷、钢管立柱定位、焊接→⑸、支模→⑹、浇注接柱混凝土→⑺、等强后浇注钢立柱微膨胀混凝土⑴、进行桩基场地平整对0#、2#墩桩基周围长度×宽度=50×7m范围进行平整，1#墩长度×宽度=4×4m范围进行平整，然后挖机或压路机反覆压实。⑵、临时钢管支架平台为了准确定位钢立柱，用规格为φ48×3.5钢管搭设临时脚手架，形成整体，确定钢立柱在安装过程中稳定，同时为微膨胀混凝土的浇注提供操作平台。⑶、待钢立柱运输到位，仔细检查钢立柱表面涂装情况，防止运输过程中磨损，如果发现缺陷，应进行补涂。用25T吊车进行吊装，吊装过程中专人进行指挥。⑷、用线锤仔细进行钢立柱竖直的校对，等定位准确后，钢管底用临时楔块将其撑起，钢立柱周边用钢管与脚手架形成整体进行定位，然后将桩基预埋筋与钢管壁按图纸规定要求焊接牢固。焊接过程中两侧连接钢筋进行对称焊接，第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页钢筋采取跳焊，防止钢管局部受热产生变形，单面焊搭接长度不小于10d，双面焊不小于5d。为了保证焊接质量，焊接过程中...
