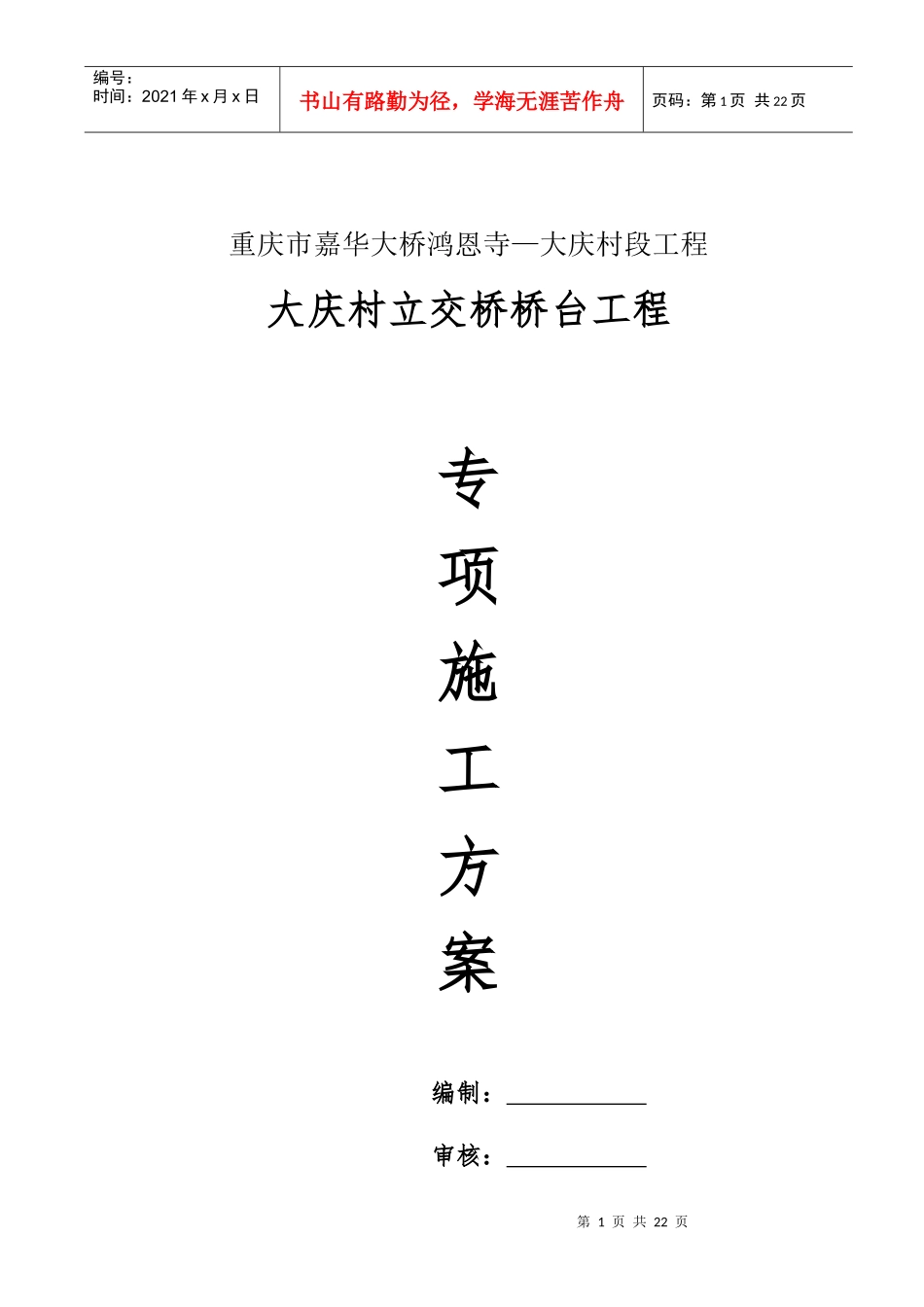

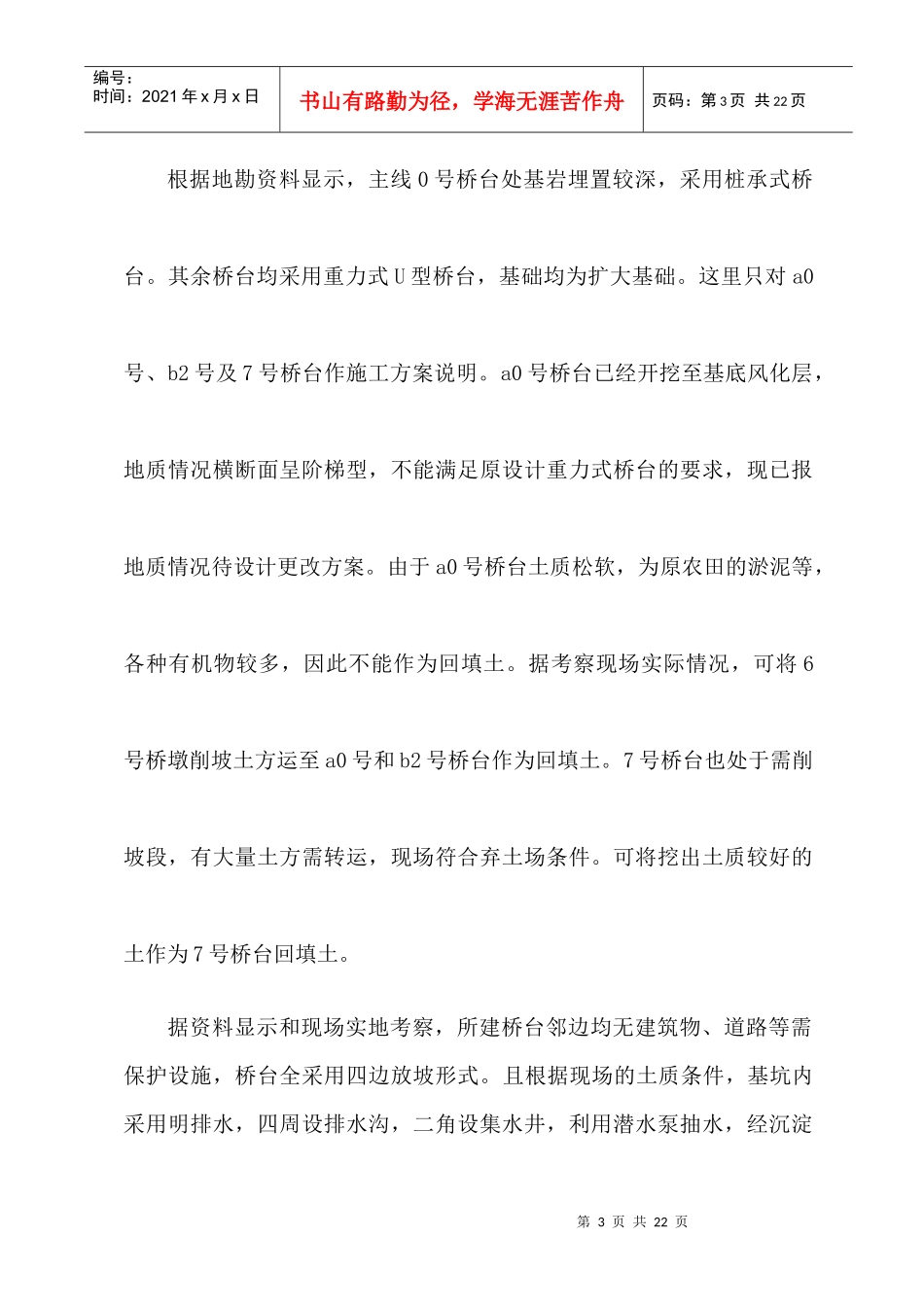

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页重庆市嘉华大桥鸿恩寺—大庆村段工程大庆村立交桥桥台工程专项施工方案编制：审核：第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页审定：重庆巨能建设（集团）有限公司二分公司2009年7月15日U型桥台挖方施工方案一、施工概况桥台的选型应根据地质情况和基坑开挖对交通的影响等方面综合考虑确定，一般原则为：当中风化岩层埋置较浅，且基岩稳定时，采用重力式U型桥台方案较为合理；当桥台处中风化岩层埋置较深，或基岩岩体欠稳定时，建议采用桩承式桥台。大庆村立交共有四座桥台，即主线的0号及7号桥台，匝道A线桥的a0号桥台和匝道B线桥的b2号桥台。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页根据地勘资料显示，主线0号桥台处基岩埋置较深，采用桩承式桥台。其余桥台均采用重力式U型桥台，基础均为扩大基础。这里只对a0号、b2号及7号桥台作施工方案说明。a0号桥台已经开挖至基底风化层，地质情况横断面呈阶梯型，不能满足原设计重力式桥台的要求，现已报地质情况待设计更改方案。由于a0号桥台土质松软，为原农田的淤泥等，各种有机物较多，因此不能作为回填土。据考察现场实际情况，可将6号桥墩削坡土方运至a0号和b2号桥台作为回填土。7号桥台也处于需削坡段，有大量土方需转运，现场符合弃土场条件。可将挖出土质较好的土作为7号桥台回填土。据资料显示和现场实地考察，所建桥台邻边均无建筑物、道路等需保护设施，桥台全采用四边放坡形式。且根据现场的土质条件，基坑内采用明排水，四周设排水沟，二角设集水井，利用潜水泵抽水，经沉淀第4页共22页第3页共22页主管工程师、班组长行政负责人技术负责人行政助理工程技术部部长安全质量部部长经营财务部部长设备物资部部长综合办公室主任试验工程师编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页扣排入下盘溪河。挖土深度由专职人员控制，开挖前在四角点设控制点，向外引测5m左右设监控点监控开挖尺寸位置。挖土时基底留20cm由人工铲土，整平至设计标高，挖土过程中如出现超挖，即按有关规定处理。挖土后进行桥台平面位置、尺寸、底标高的自检，对桩位、标高、桩的外观质量进行检验，合格后进行下一道工序施工。施工组织机构框图二、施工方案第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页桥台根据台身高度和工艺类型分批次浇注，且每次浇注高度不超过2米。从施工工艺上大致可分为桥台垫层、台身（因高度分段）、台帽C30和支承垫石C50。第一次施工按如下步骤进行：1、基坑清理桥台嵌入岩石部分现浇混凝土不支立模板为保证与周围岩石结合紧密，首先将基坑内松散碎石、杂土清理干净并用压力水冲洗。2、测量放线按复测平差后的水准控制网、平面控制网引测临时水准点并进行垫层平面放线布置。3、模板支立第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页垫层不支设模板，与周围岩石相结合，有放坡或开挖过大的应用大石块垒砌成型，即石模板。4、混凝土浇注1）混凝土浇注应按照由内到外、由下至上逐层进行每层不大于30cm。混凝土坍落度控制在10~12cm。混凝土运至施工现场如混凝土离析应进行现场人工拌和然后再进行混凝土浇筑施工。混凝土振捣棒采用50以上的振捣棒从中心向两侧振捣，振捣时应过层、振捣半径不得超过振捣棒的有效振捣半径。2）在垫层顶面以下100mm处横向预埋2根Φ20主筋，将Φ12倒U型筋间距800mm均匀布置在主筋上，以便第二次台身模板拉杆使用。3）混凝土浇筑初凝后立即开始缓慢流水或蓄水养生避免混凝土开裂。第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页混凝土强度达到2.5Mpa即可开始垫层顶面凿毛，去除表面浮浆露出新鲜混凝土以便第二次台身施工。第二次台身施工1、测量放线根据第一次垫层位置进行桥台纵轴线、台尾线、胸墙线、台侧边...
