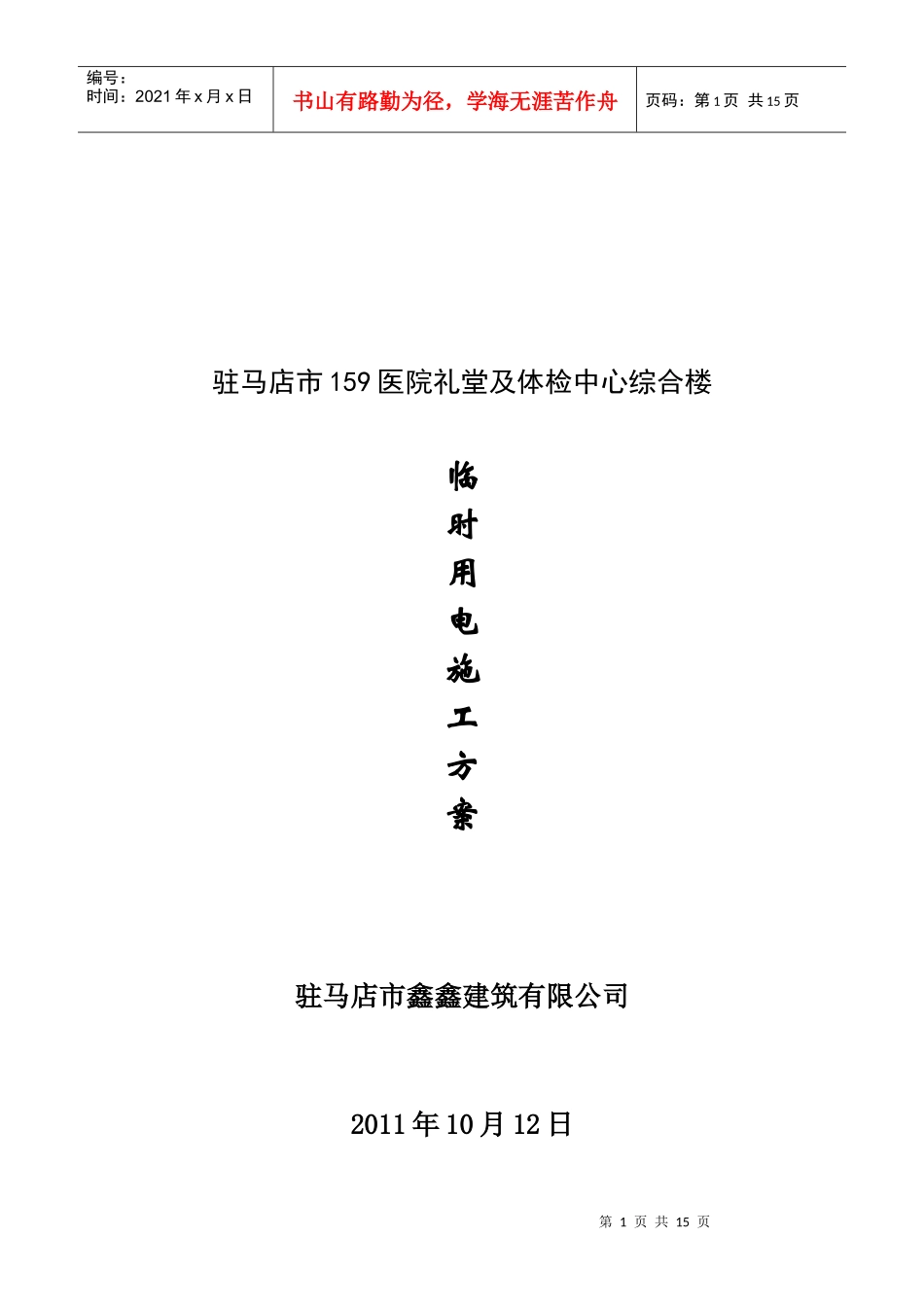

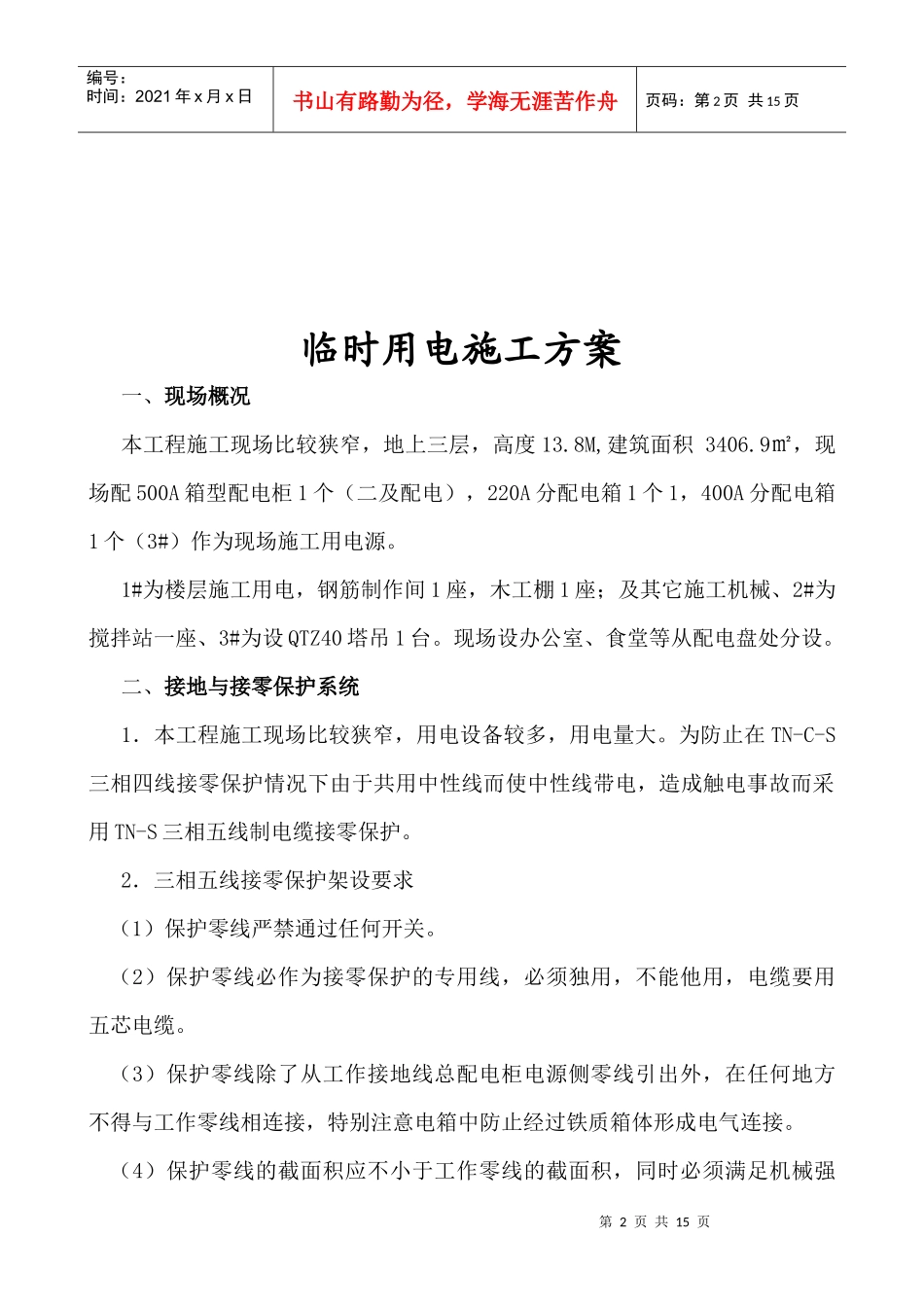

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页驻马店市159医院礼堂及体检中心综合楼临时用电施工方案驻马店市鑫鑫建筑有限公司2011年10月12日第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页临时用电施工方案一、现场概况本工程施工现场比较狭窄，地上三层，高度13.8M,建筑面积3406.9㎡，现场配500A箱型配电柜1个（二及配电），220A分配电箱1个1，400A分配电箱1个（3#）作为现场施工用电源。1#为楼层施工用电，钢筋制作间1座，木工棚1座；及其它施工机械、2#为搅拌站一座、3#为设QTZ40塔吊1台。现场设办公室、食堂等从配电盘处分设。二、接地与接零保护系统1．本工程施工现场比较狭窄，用电设备较多，用电量大。为防止在TN-C-S三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN-S三相五线制电缆接零保护。2．三相五线接零保护架设要求（1）保护零线严禁通过任何开关。（2）保护零线必作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。（3）保护零线除了从工作接地线总配电柜电源侧零线引出外，在任何地方不得与工作零线相连接，特别注意电箱中防止经过铁质箱体形成电气连接。（4）保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页度的要求。（5）保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。（6）重复接地必须在保护零线上。（7）保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地重复接地。三、主要用电设备及用电量表2-1-1-1电动设备（P1=596kW）序号设备名称规格型号数量（台）容量（kW）1塔吊QTZ401402混凝土输送泵BT-6011103切断机QT-4013.54弯曲机GF-1617.5混凝土搅拌机6圆盘锯MJ-106197砂浆机268振动器C162/A8189交流电焊机BX-3003115.510潜水泵潜水泵103011对焊机1150第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页12切割机6613直螺纹机62414室外照明103015室内照明1010合计总功率：636.5KV四、用电计算建筑工地临时供电包括动力用电与照明用电两种（一）工地所用机械设备数量及用电量见现场计划设备及用电量。（二）用电计算（根据施工总进度计划中施工高峰阶段同时用电的机械设备最高数量选取相应参数，照明用电量按照动力用电量的10％进行估算）：P=1.1(K1+∑P1K2∑P2+K3∑P3+K4∑P4）cosφ式中P—供电设备总需要容量（KVA）P1—电动机额定功率（KW）P2---电焊机额定功率（KW）P3---室内照明容量（KW）P4---室内照明容量（KW）Cosφ--电动机平均功率因数（0.65-0.78）K111-30台0.6第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页K23-10台0.6K30.8K41.0取室内照明用电量10KW，室外照明用电量30KW，电动机平均功率因数取0.7，需要率数K1＝0.6、K2＝0.6、K3＝0.8、K4＝1.0，则总电量为：P=1.1×(0.6×373÷0.7+0.6×77+0.8×30+1.0×15)=445.5KW本工程施工用电需用量为445.5KW1、塔吊线路计算，距离60ma、总用电量塔吊用电量40KW∑P＝40KWb、按导线的允许电流选择I线＝K×∑P＝1×40×1000＝77（A）3×U线×Cosφ3×380×0.7选用16mm2²四芯铜电览线c、按允许电压降选择S=∑P×L%＝40×40＝11.1mm2C×ξ46.3×5%d、按机械强度选择不小于4mm2²e、综合考虑选择25mm2四芯铜电览线第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页2、钢筋加工场地用电计算，线路距离80ma、总用电量对焊机150KW弯曲机10KW切断机10KW切割机6KW套丝机24KW∑P＝200KWb、按导线的允许电流选择I线＝K×∑P＝1×200×1000＝250.5（A）3×U线×Cosφ3×380×0.7选用120mm²五芯铝线c、按允许电压降选择S＝∑P×L＝200×80＝46.9mm2C×ξ46.3×5%d、按机...
