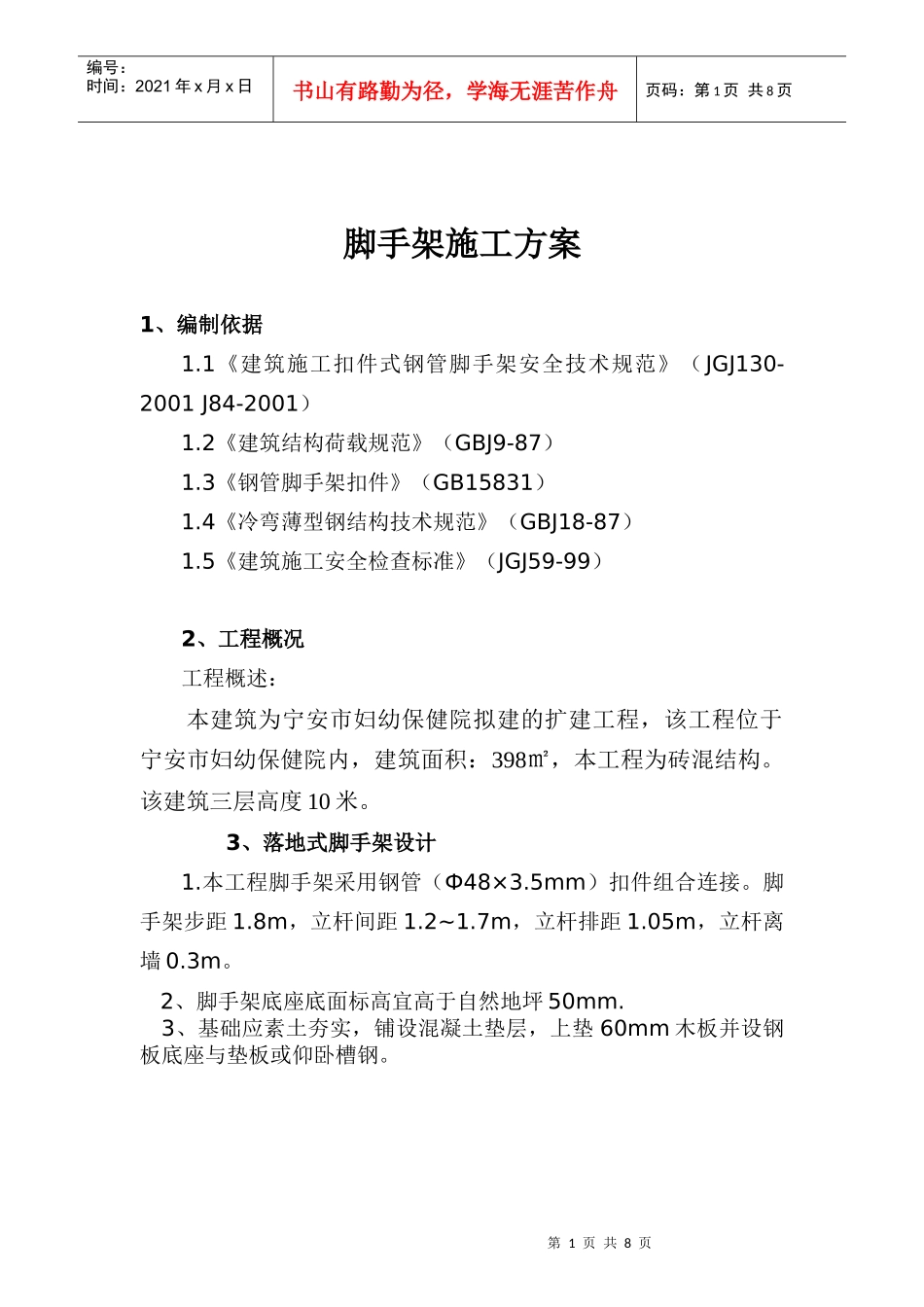

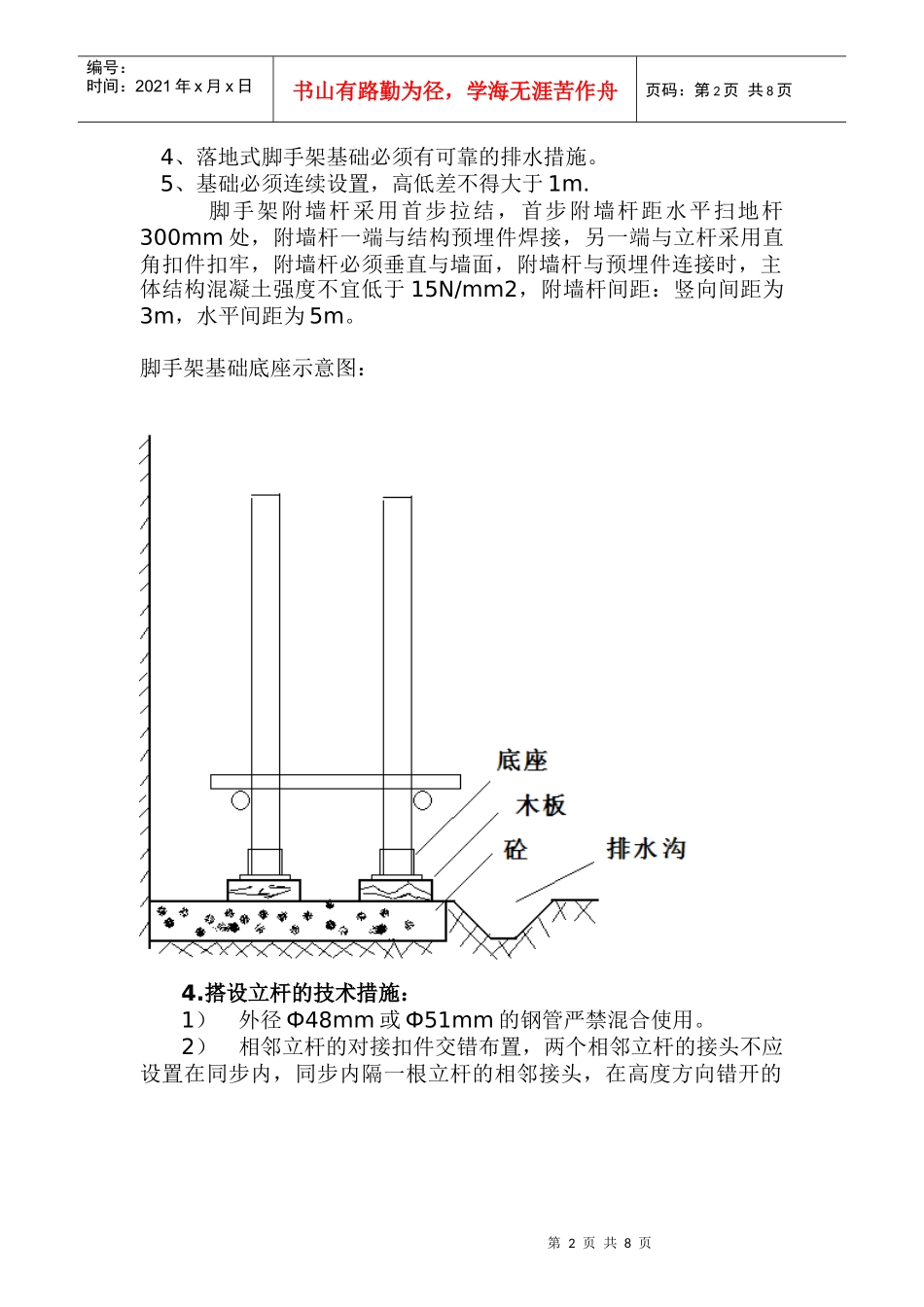

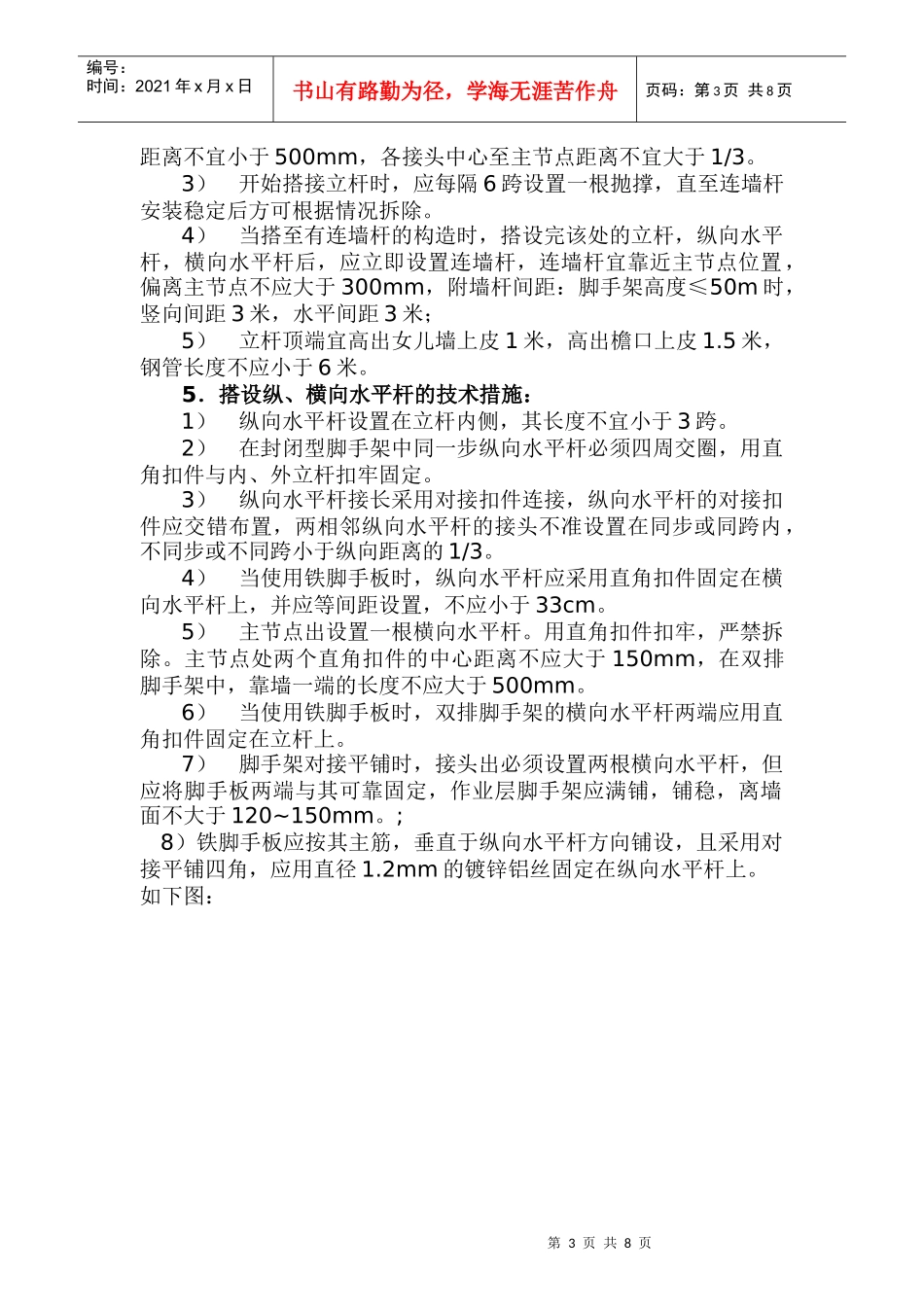

第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页脚手架施工方案1、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001J84-2001)1.2《建筑结构荷载规范》(GBJ9-87)1.3《钢管脚手架扣件》(GB15831)1.4《冷弯薄型钢结构技术规范》(GBJ18-87)1.5《建筑施工安全检查标准》(JGJ59-99)2、工程概况工程概述:本建筑为宁安市妇幼保健院拟建的扩建工程,该工程位于宁安市妇幼保健院内,建筑面积:398㎡,本工程为砖混结构。该建筑三层高度10米。3、落地式脚手架设计1.本工程脚手架采用钢管(Ф48×3.5mm)扣件组合连接。脚手架步距1.8m,立杆间距1.2~1.7m,立杆排距1.05m,立杆离墙0.3m。2、脚手架底座底面标高宜高于自然地坪50mm.3、基础应素土夯实,铺设混凝土垫层,上垫60mm木板并设钢板底座与垫板或仰卧槽钢。第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页4、落地式脚手架基础必须有可靠的排水措施。5、基础必须连续设置,高低差不得大于1m.脚手架附墙杆采用首步拉结,首步附墙杆距水平扫地杆300mm处,附墙杆一端与结构预埋件焊接,另一端与立杆采用直角扣件扣牢,附墙杆必须垂直与墙面,附墙杆与预埋件连接时,主体结构混凝土强度不宜低于15N/mm2,附墙杆间距:竖向间距为3m,水平间距为5m。脚手架基础底座示意图:4.搭设立杆的技术措施:1)外径Ф48mm或Ф51mm的钢管严禁混合使用。2)相邻立杆的对接扣件交错布置,两个相邻立杆的接头不应设置在同步内,同步内隔一根立杆的相邻接头,在高度方向错开的第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页距离不宜小于500mm,各接头中心至主节点距离不宜大于1/3。3)开始搭接立杆时,应每隔6跨设置一根抛撑,直至连墙杆安装稳定后方可根据情况拆除。4)当搭至有连墙杆的构造时,搭设完该处的立杆,纵向水平杆,横向水平杆后,应立即设置连墙杆,连墙杆宜靠近主节点位置,偏离主节点不应大于300mm,附墙杆间距:脚手架高度≤50m时,竖向间距3米,水平间距3米;5)立杆顶端宜高出女儿墙上皮1米,高出檐口上皮1.5米,钢管长度不应小于6米。5.搭设纵、横向水平杆的技术措施:1)纵向水平杆设置在立杆内侧,其长度不宜小于3跨。2)在封闭型脚手架中同一步纵向水平杆必须四周交圈,用直角扣件与内、外立杆扣牢固定。3)纵向水平杆接长采用对接扣件连接,纵向水平杆的对接扣件应交错布置,两相邻纵向水平杆的接头不准设置在同步或同跨内,不同步或不同跨小于纵向距离的1/3。4)当使用铁脚手板时,纵向水平杆应采用直角扣件固定在横向水平杆上,并应等间距设置,不应小于33cm。5)主节点出设置一根横向水平杆。用直角扣件扣牢,严禁拆除。主节点处两个直角扣件的中心距离不应大于150mm,在双排脚手架中,靠墙一端的长度不应大于500mm。6)当使用铁脚手板时,双排脚手架的横向水平杆两端应用直角扣件固定在立杆上。7)脚手架对接平铺时,接头出必须设置两根横向水平杆,但应将脚手板两端与其可靠固定,作业层脚手架应满铺,铺稳,离墙面不大于120~150mm。;8)铁脚手板应按其主筋,垂直于纵向水平杆方向铺设,且采用对接平铺四角,应用直径1.2mm的镀锌铝丝固定在纵向水平杆上。如下图:第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页6.搭设连墙杆、剪刀撑、横向撑、抛撑安全技术措施:1)连墙杆应从底部第一步纵向扫地杆上皮距300mm处。开始设置附墙件一端与立杆扣件连接,另一端与结构预埋件焊接并垂直于墙面。连墙杆宜靠近主节点设置,偏离不大于300mm。2)连墙杆搭设高度≦50米时竖向间距3米,水平间距3米,连墙杆采用菱形,方形、矩形布置。3)连墙杆宜水平放置,当脚手架下部不能连时,可设抛撑,应采用通长杆与脚手架连接,与地面倾角应在45度~60度间。连接点中心到主节点距离不应大于300mm,抛撑应在连墙搭设后方可拆除。4)双排脚手架应设置剪刀撑和横向斜撑。5)悬挑脚手架外侧立面、竖向、纵向均设置剪刀撑,从底到高,连续设置...
