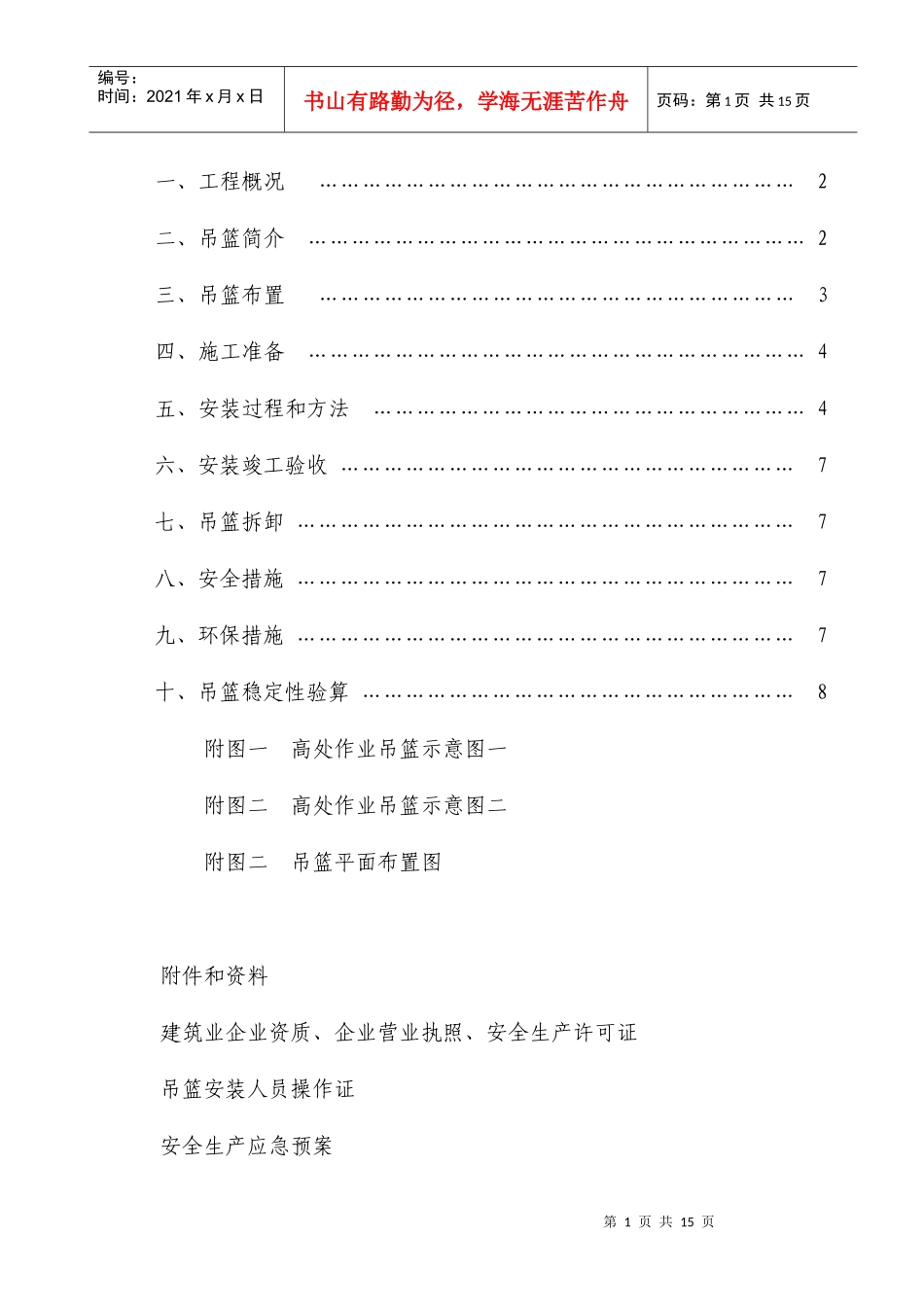

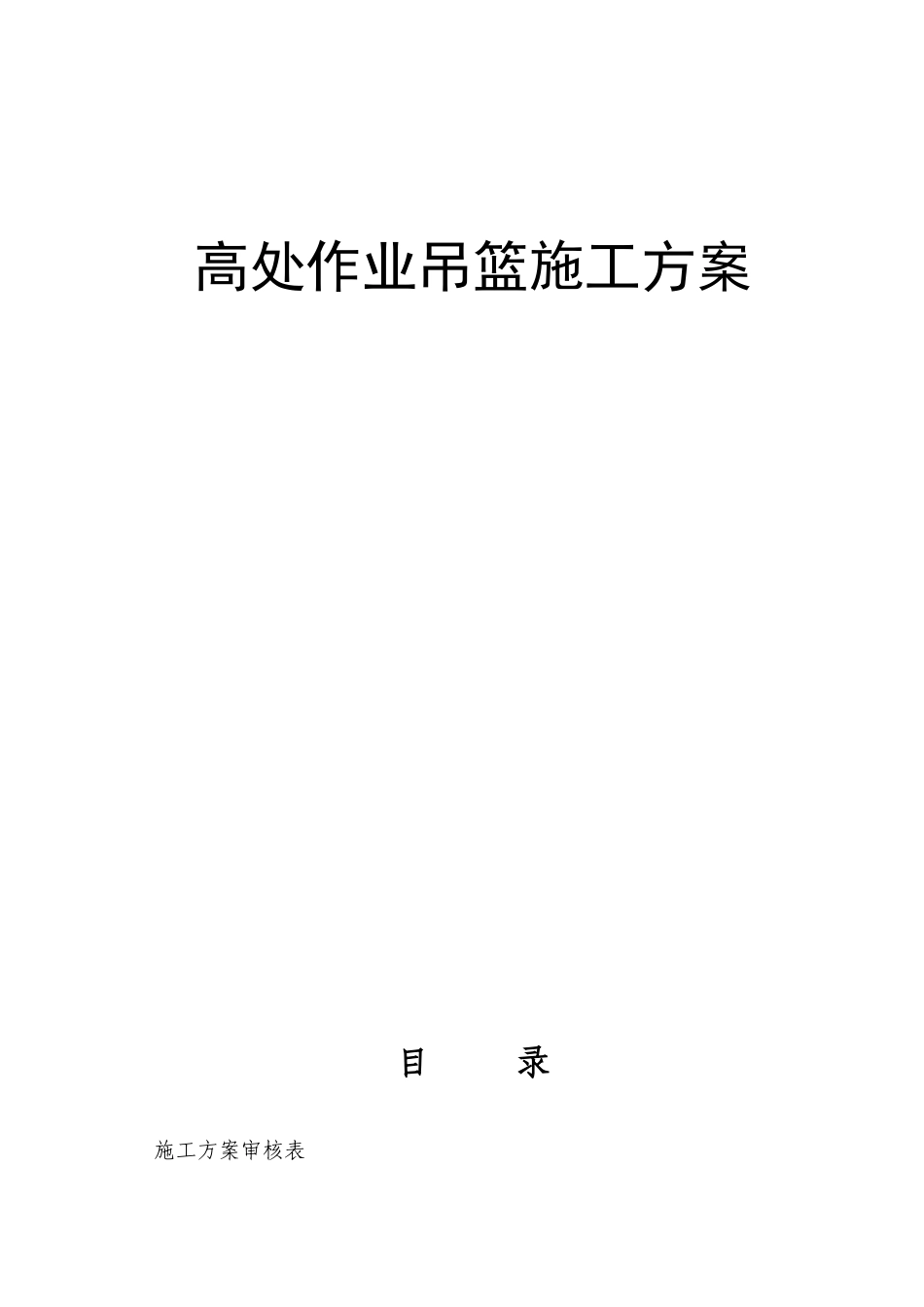

高处作业吊篮施工方案目录施工方案审核表第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页一、工程概况…………………………………………………………2二、吊篮简介……………………………………………………………2三、吊篮布置…………………………………………………………3四、施工准备……………………………………………………………4五、安装过程和方法……………………………………………………4六、安装竣工验收………………………………………………………7七、吊篮拆卸……………………………………………………………7八、安全措施……………………………………………………………7九、环保措施……………………………………………………………7十、吊篮稳定性验算……………………………………………………8附图一高处作业吊篮示意图一附图二高处作业吊篮示意图二附图二吊篮平面布置图附件和资料建筑业企业资质、企业营业执照、安全生产许可证吊篮安装人员操作证安全生产应急预案第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页吊篮使用安全规程（致项目部交底）一、工程概况工程名称：华宇·春江花月南区1－7＃楼；建设地点：2、3＃地块；建设单位：地产开发有限公司；施工单位：建筑工程有限公司建筑概述：1#-7#楼，标准层层高3米。1#、2#相似，地上32层，建筑高度96.9米；3#、4#与5#、6#相似，地上33层，建筑高度99.3米；7#楼，地上33层，建筑高度99.45米。二、高处作业吊篮简介1、吊篮型号ZLP630，整机外形详见附图一，主要技术性能参数如下：项目技术数据备注额定载重630kg包括作业人员在内的施工活荷载悬吊平台(长×宽×高)最大组合长度6m×宽度0.69m×前栏高1.1m/后栏高0.8m额定升降速度9.3m/min提升机型号LTD6.30功率3kW每台吊篮两台电机各1.5kW电压三相380V、50HZ三相五线制配电制动力矩15N·m第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页安全锁型号LSG20每个吊篮两只安全锁允许冲击力20kN锁绳角度100悬吊平台与水平面的倾斜角度悬挂装置前梁额定伸出量1.3m最大伸出量不大于1.7m悬挂支架调节高度1.1m～1.8m调节间距10cm镀锌钢丝绳4×25Fi+PP-Φ8.3破断拉力≥51.8kN质量平衡配重900kg实际安装时偏于安全，每台1t悬挂机构300kg不含配重整机（除配重）776kg含最长平台6m金属构件及电器主电源电缆线3×2.5+2×1.5YZ-5三相五线制电缆2、吊篮结构原理简介如下：吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。①悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。型号为4×25Fi+PP-Φ8.3，破断拉力不小于51.8kN。钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废实用规范》GB5972的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：作用在钢丝绳上的拉力F=776-300+630=1106kg安全系数=51800N÷（1106kg÷9.8N）=4.78，达到安全要求。②悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页③提升装置：每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速装置及手动滑降装置。电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。离心限速装置能保证平台下滑速度不大于1.5倍额定提升速度。手动滑降装置在电气故障或停电以及紧急情况下操纵吊篮平台下降，具体方法是：用置于提升机手柄内的拨杆插入电磁制动器（电机风罩内）拨叉的孔内，向上抬起拨杆，打开制动器，可使工作平台匀速下滑。④...
