5A深基坑开挖支护及降水施工方案(计算书)_secretVIP免费

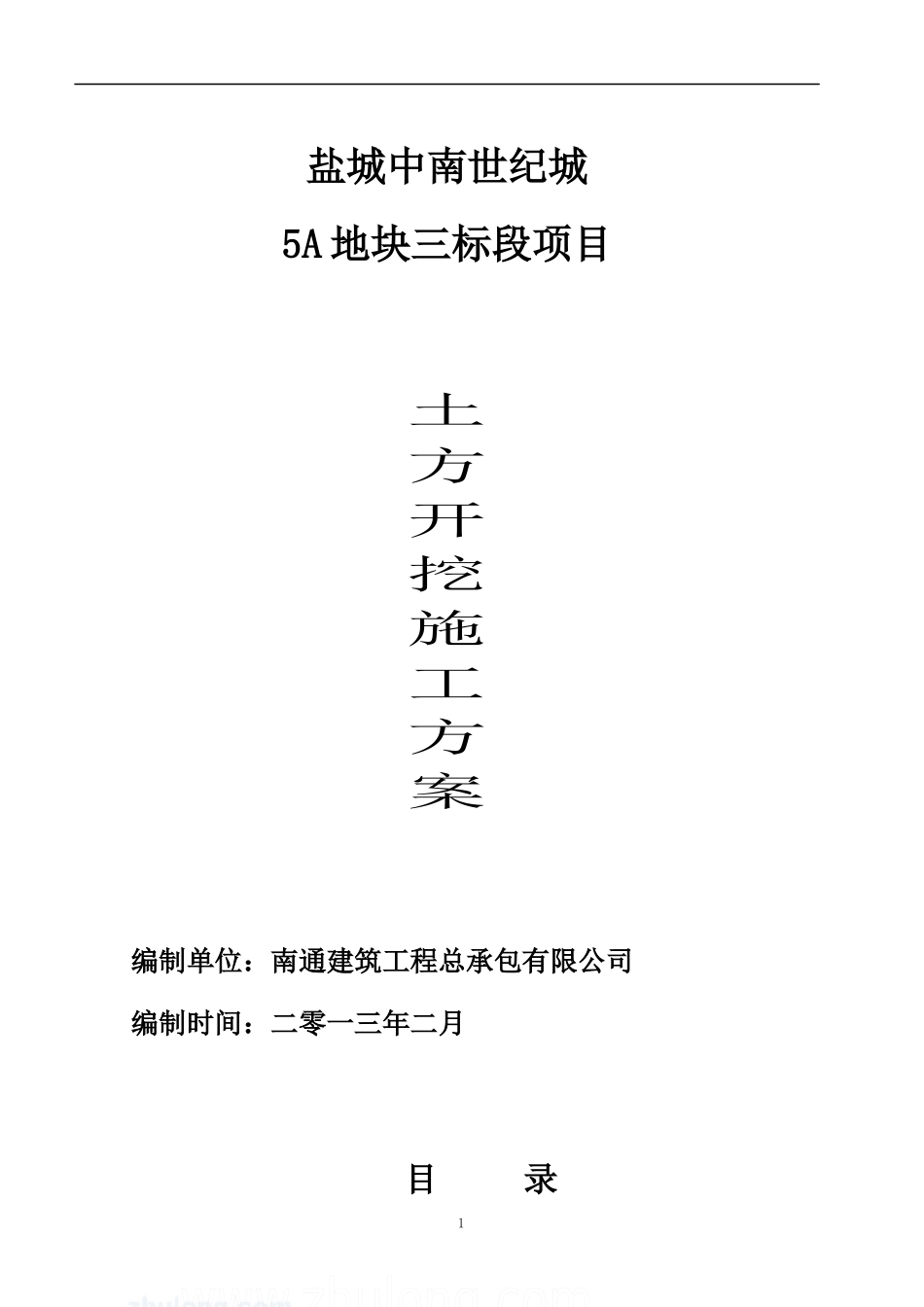

5A深基坑开挖支护及降水施工方案(计算书)_secret_第1页
1/30

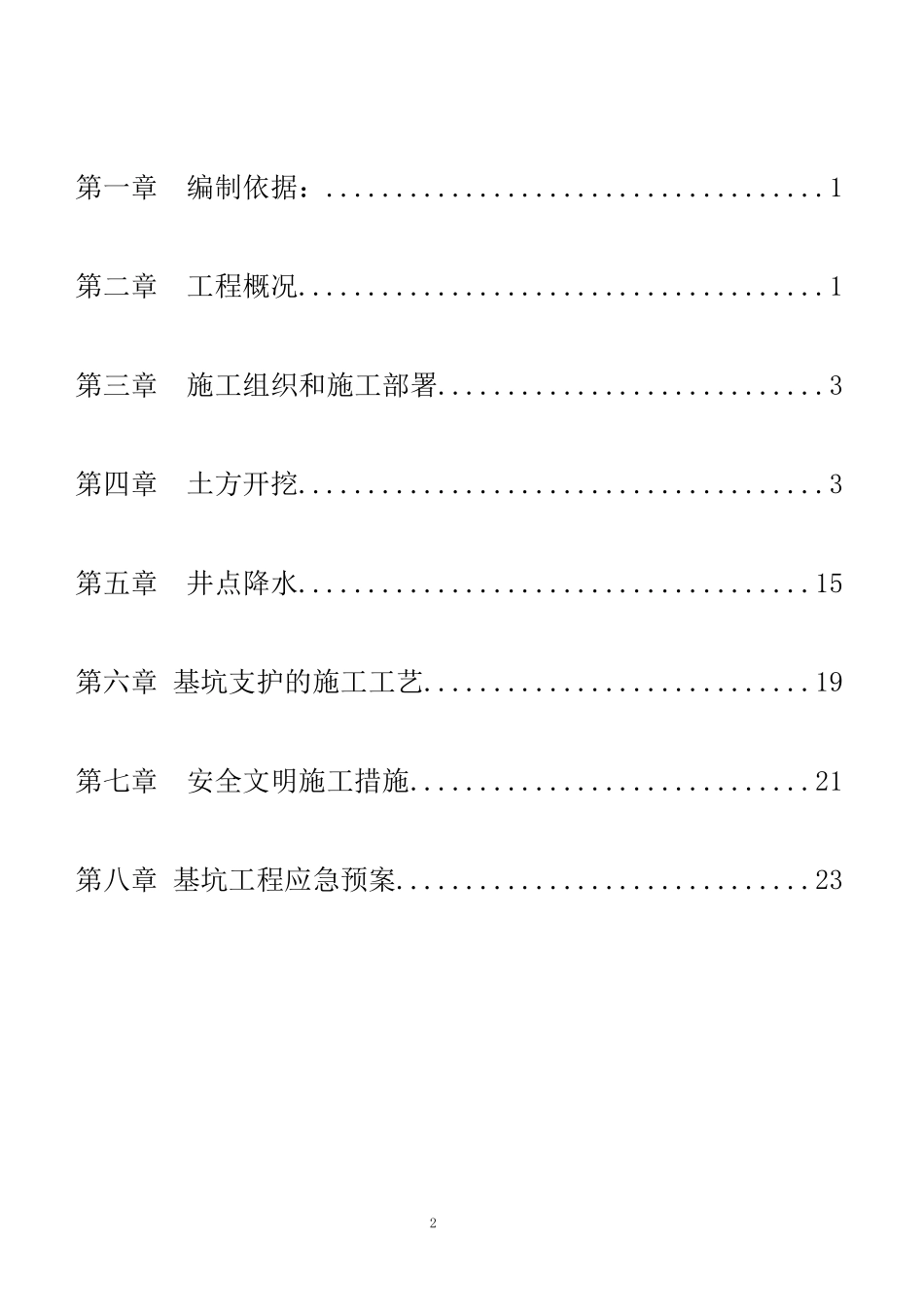

5A深基坑开挖支护及降水施工方案(计算书)_secret_第2页
2/30

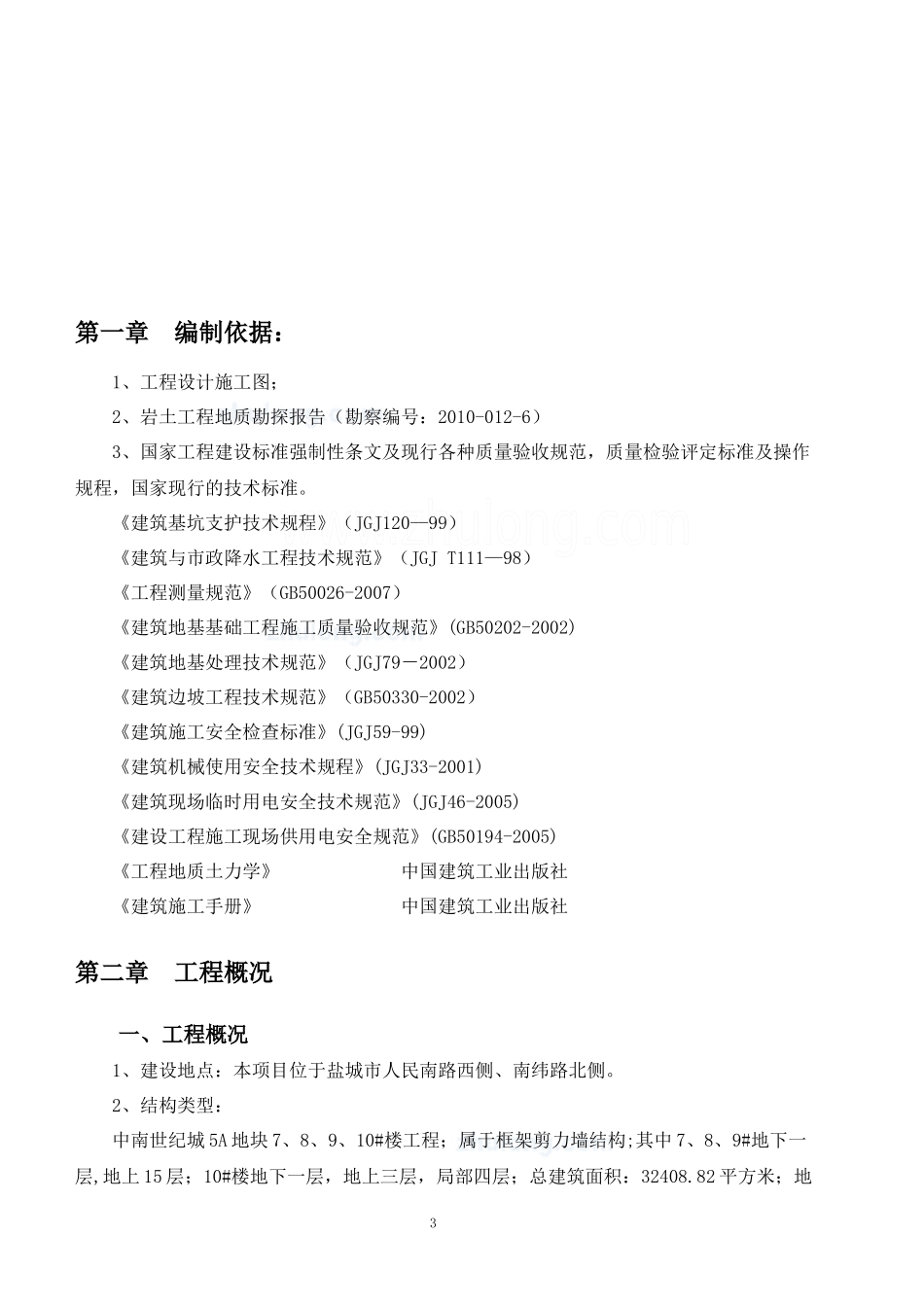

5A深基坑开挖支护及降水施工方案(计算书)_secret_第3页
3/30
盐城中南世纪城5A地块三标段项目土方开挖施工方案编制单位:南通建筑工程总承包有限公司编制时间:二零一三年二月目录1第一章编制依据:....................................1第二章工程概况......................................1第三章施工组织和施工部署............................3第四章土方开挖......................................3第五章井点降水.....................................15第六章基坑支护的施工工艺............................19第七章安全文明施工措施.............................21第八章基坑工程应急预案..............................232第一章编制依据:1、工程设计施工图;2、岩土工程地质勘探报告(勘察编号:2010-012-6)3、国家工程建设标准强制性条文及现行各种质量验收规范,质量检验评定标准及操作规程,国家现行的技术标准。《建筑基坑支护技术规程》(JGJ120—99)《建筑与市政降水工程技术规范》(JGJT111—98)《工程测量规范》(GB50026-2007)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《建筑地基处理技术规范》(JGJ79-2002)《建筑边坡工程技术规范》(GB50330-2002)《建筑施工安全检查标准》(JGJ59-99)《建筑机械使用安全技术规程》(JGJ33-2001)《建筑现场临时用电安全技术规范》(JGJ46-2005)《建设工程施工现场供用电安全规范》(GB50194-2005)《工程地质土力学》中国建筑工业出版社《建筑施工手册》中国建筑工业出版社第二章工程概况一、工程概况1、建设地点:本项目位于盐城市人民南路西侧、南纬路北侧。2、结构类型:中南世纪城5A地块7、8、9、10#楼工程;属于框架剪力墙结构;其中7、8、9#地下一层,地上15层;10#楼地下一层,地上三层,局部四层;总建筑面积:32408.82平方米;地3下车库面积:38654.64平方米。总工期:720天;施工单位南通建筑总承包有限公司。本工程由盐城中南世纪城房地产投资有限公司投资建设,海门市建筑设计院有限公司设计,海门市建筑设计院有限公司地质勘察,南京公正工程监理有限公司监理,南通建筑总承包有限公司组织施工。3地质情况1、绝对标高、与相对标高。①现场自然面相对标高-1.5米;②基坑底面相对标高-5.9、-4.6、-7.5米③基坑周边排水沟底面相对标高-4.5米;④基坑开挖深度4.4、3.1、6、米。2、周边环境:基坑北侧为地下车库,东侧距人民路120米,西侧距市政道路100米,南侧距围墙30米,沿基坑开挖外,其余场地较开阔。3、地质情况土质分别为填土、粉质粘土、淤泥质粉质粘土、粉土,其厚度分别为0.6∽0.8米、1.0∽2.5米、2.0∽2.5米、4.5∽5.5米。4、地下水位:根据地质报告,地下水位埋深1.2米左右,土层中的地下水均属于孔隙型潜水,土的含水性和透水性极弱,可视为隔水层。4基坑支护方案1确定方案本工程周边地面开阔,基坑北侧为在建4、5、6#地下车库,无地下管道,根据地质报告,地下水位埋深1.2米左右。根据设计图纸,基坑从自然地面(平均标高-1.5米)至-4.4、-5.5、-7.4米,基坑底在三层土中,本工程基坑支护采取放坡开挖,排水采取明沟排水(采用砖砌排水沟)与轻型井点降水相结合。2支护方案和排水方案针对本工程的特点,土方部分(包含地下车库东、西端部;会所游泳池部位)深基坑采取放坡分二阶开挖,第一阶段开挖深度分别为2.1米,第二阶段开挖深度为3.05米。基坑底的长度和宽度为边轴线外加1.5米作为施工作业面和挖排水沟用。排水采取基坑外排水和基坑内集排水。基坑外在离坡顶2米外自然地坪处设置300×300的排水沟,每隔30米设一集水井,直径为1500MM,井底比沟底深1000MM,并配置水泵,不让地面水流入基坑内。在基坑底距坡角1500MM处设300×300排水沟,四个角各设一集水井。这样,自然降水及部分层土内存水通过上层排水沟排至于集水井,由潜水泵排至4城市排水管网,自然雨水可通过基坑内排水沟和集水坑泵至基坑外排水沟内,由潜水泵排至城市排水管网,地下水在-4.5米处进行轻型井点降水,插管深度基地下去500mm。具体情况如图开挖剖面图所示:基坑开挖见附图;排水明沟做法3边坡处理为防止雨水冲刷边坡及加强边坡整体稳定性,在基坑边坡上绑扎钢筋φ4@200单层双...
