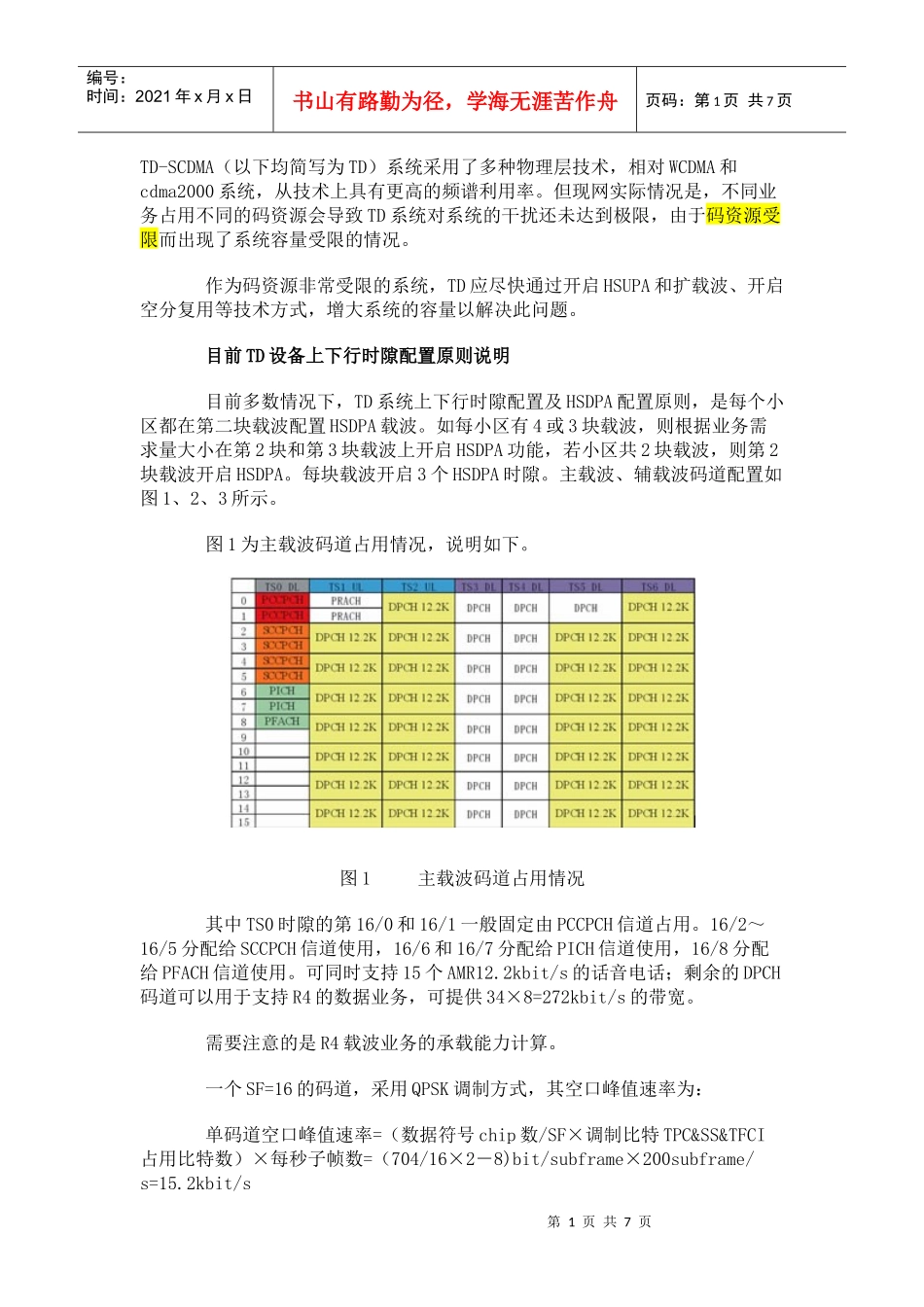

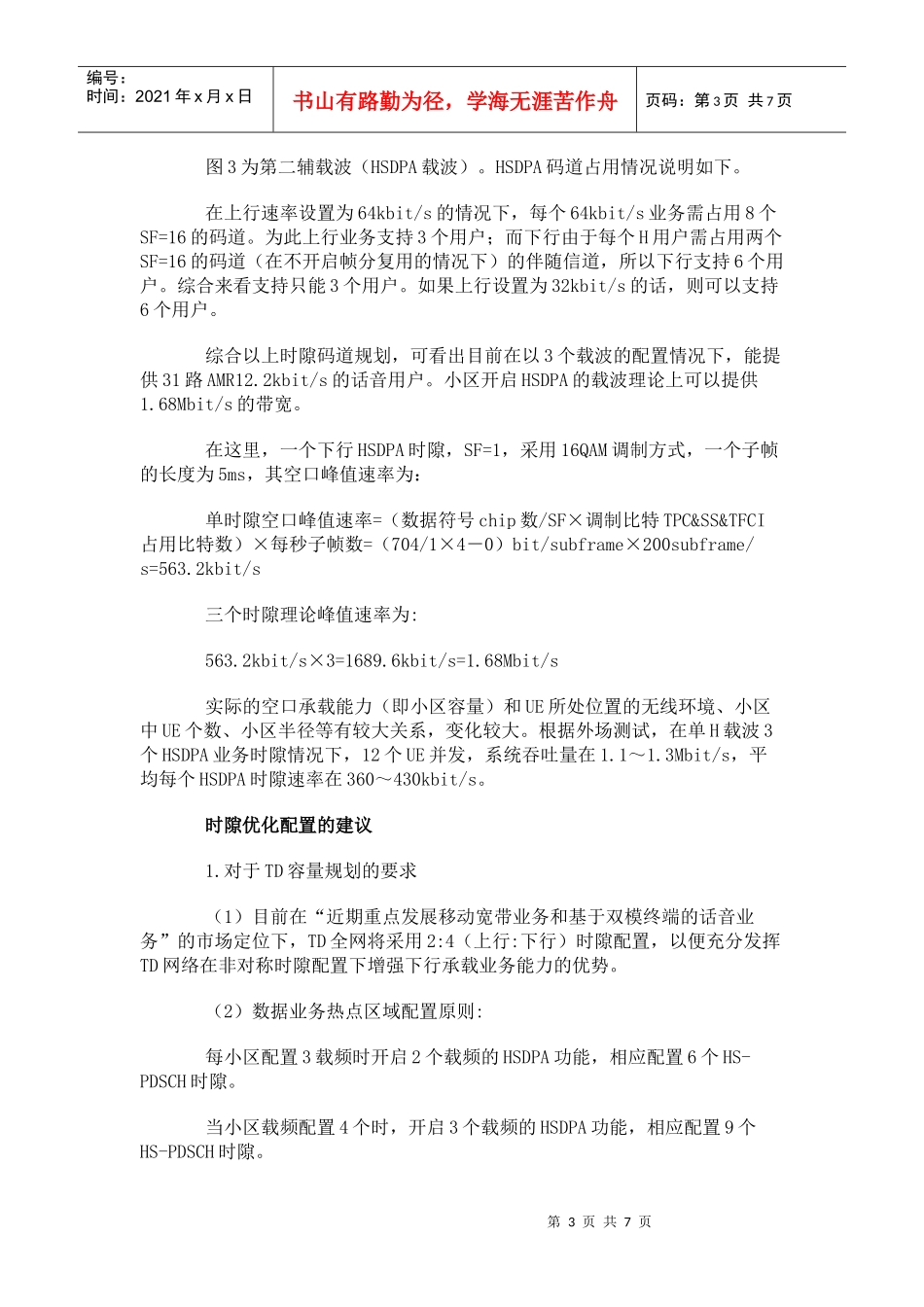

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页TD-SCDMA（以下均简写为TD）系统采用了多种物理层技术，相对WCDMA和cdma2000系统，从技术上具有更高的频谱利用率。但现网实际情况是，不同业务占用不同的码资源会导致TD系统对系统的干扰还未达到极限，由于码资源受限而出现了系统容量受限的情况。作为码资源非常受限的系统，TD应尽快通过开启HSUPA和扩载波、开启空分复用等技术方式，增大系统的容量以解决此问题。目前TD设备上下行时隙配置原则说明目前多数情况下，TD系统上下行时隙配置及HSDPA配置原则，是每个小区都在第二块载波配置HSDPA载波。如每小区有4或3块载波，则根据业务需求量大小在第2块和第3块载波上开启HSDPA功能，若小区共2块载波，则第2块载波开启HSDPA。每块载波开启3个HSDPA时隙。主载波、辅载波码道配置如图1、2、3所示。图1为主载波码道占用情况，说明如下。图1主载波码道占用情况其中TS0时隙的第16/0和16/1一般固定由PCCPCH信道占用。16/2～16/5分配给SCCPCH信道使用，16/6和16/7分配给PICH信道使用，16/8分配给PFACH信道使用。可同时支持15个AMR12.2kbit/s的话音电话；剩余的DPCH码道可以用于支持R4的数据业务，可提供34×8=272kbit/s的带宽。需要注意的是R4载波业务的承载能力计算。一个SF=16的码道，采用QPSK调制方式，其空口峰值速率为：单码道空口峰值速率=（数据符号chip数/SF×调制比特TPC&SS&TFCI占用比特数）×每秒子帧数=（704/16×2－8)bit/subframe×200subframe/s=15.2kbit/s第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页在R4阶段，一般采用1/2、1/3编码，再加上上层重传，SF16单码道承载能力在8kbit/s。单时隙承载能力为128kbit/s。图2是R4载波的码道占用情况，说明如下。图2第一辅载波（R4载波）由于TD系统的一副天线无法同时完成收发信息，同一扇区（使用同一副天线）内所有小区的上下行时隙应该是一致的。这样R4载波在上述配置情况下可以同时支持16个AMR12.2kbit/s的话音电话。剩余的下行TS3、4最大可以提供256kbit/s的带宽。图3第二辅载波（HSDPA载波）第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图3为第二辅载波（HSDPA载波）。HSDPA码道占用情况说明如下。在上行速率设置为64kbit/s的情况下，每个64kbit/s业务需占用8个SF=16的码道。为此上行业务支持3个用户；而下行由于每个H用户需占用两个SF=16的码道（在不开启帧分复用的情况下）的伴随信道，所以下行支持6个用户。综合来看支持只能3个用户。如果上行设置为32kbit/s的话，则可以支持6个用户。综合以上时隙码道规划，可看出目前在以3个载波的配置情况下，能提供31路AMR12.2kbit/s的话音用户。小区开启HSDPA的载波理论上可以提供1.68Mbit/s的带宽。在这里，一个下行HSDPA时隙，SF=1，采用16QAM调制方式，一个子帧的长度为5ms，其空口峰值速率为：单时隙空口峰值速率=（数据符号chip数/SF×调制比特TPC&SS&TFCI占用比特数）×每秒子帧数=（704/1×4－0）bit/subframe×200subframe/s=563.2kbit/s三个时隙理论峰值速率为:563.2kbit/s×3=1689.6kbit/s=1.68Mbit/s实际的空口承载能力（即小区容量）和UE所处位置的无线环境、小区中UE个数、小区半径等有较大关系，变化较大。根据外场测试，在单H载波3个HSDPA业务时隙情况下，12个UE并发，系统吞吐量在1.1～1.3Mbit/s，平均每个HSDPA时隙速率在360～430kbit/s。时隙优化配置的建议1.对于TD容量规划的要求（1）目前在“近期重点发展移动宽带业务和基于双模终端的话音业务”的市场定位下，TD全网将采用2:4（上行:下行）时隙配置，以便充分发挥TD网络在非对称时隙配置下增强下行承载业务能力的优势。（2）数据业务热点区域配置原则:每小区配置3载频时开启2个载频的HSDPA功能，相应配置6个HS-PDSCH时隙。当小区载频配置4个时，开启3个载频的HSDPA功能，相应配置9个HS-PDSCH时隙。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页2.TD信道规划情况实际规划时，...
