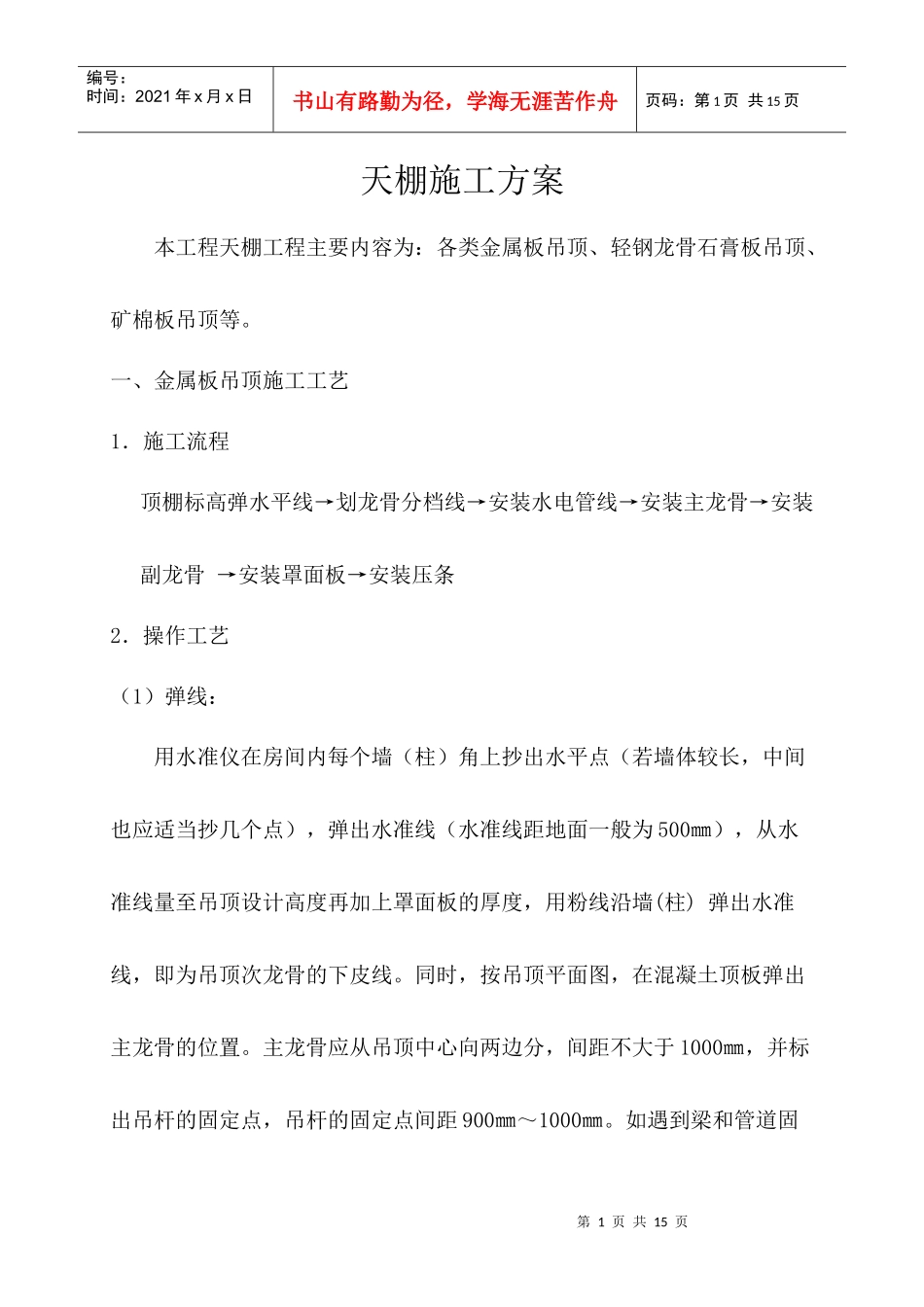

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页天棚施工方案本工程天棚工程主要内容为：各类金属板吊顶、轻钢龙骨石膏板吊顶、矿棉板吊顶等。一、金属板吊顶施工工艺1．施工流程顶棚标高弹水平线→划龙骨分档线→安装水电管线→安装主龙骨→安装副龙骨→安装罩面板→安装压条2．操作工艺（1）弹线：用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为500㎜），从水准线量至吊顶设计高度再加上罩面板的厚度，用粉线沿墙(柱)弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，间距不大于1000㎜，并标出吊杆的固定点，吊杆的固定点间距900㎜～1000㎜。如遇到梁和管道固第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页定点大于设计和规程要求，应增加吊杆的固定点。（2）固定吊挂杆件：采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于1000㎜，可以采用ф6的吊杆，如果大于1000㎜，应采用ф8的吊杆，如吊杆长度大于1500mm，则要设置反向支撑。上人的吊顶，吊杆长度小于等于1000㎜，可以采用ф8的吊杆，如果大于1000㎜，则应采用ф10的吊杆，如吊杆长度大于1500mm，同样要设置反向支撑。吊杆的一端同L30*30*3角码焊接，(角码的孔径应根据吊杆和膨胀螺栓的直径确定)另一端可以用攻丝套出大于100㎜的丝杆,也可以买成品丝杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。（3）在梁上设置吊挂杆件1）吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满。2）吊杆距主龙骨端部距离不得超过300㎜，否则应增加吊杆。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页3）吊顶灯具、风口及检修口等应设附加吊杆。（4）安装边龙骨：边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上；如为混凝土墙（柱）上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。（5）安装主龙骨：1）主龙骨应吊挂在吊杆上。主龙骨间距不大于1000㎜。主龙骨分为轻钢龙骨和T型龙骨。轻钢龙骨可选用UC50中龙骨和UC38小龙骨。主龙骨应平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/200～1/300。主龙骨的悬臂段不应大于300㎜，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。2）跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。3）如有大的造型顶棚，造型部分应用角钢或扁钢焊接成框架，并应与楼第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页板连接牢固。（6）安装次龙骨：次龙骨应紧贴主龙骨安装。次龙骨间距300㎜～600㎜。次龙骨分为T型烤漆龙骨、T型铝合金龙骨，和各种条形扣板厂家配带的专用龙骨。用Ｔ形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上,条形扣板有专用的阴角线做边龙骨。（7）罩面板安装：规格一般为，将面板直接搁于龙骨上。安装时，应注意板背面的箭头方向和白线方向一致，以保证花样、图案的整体性；饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观与饰面的交接应吻合、严密。扣板安装用卡具将饰面板卡在龙骨上。3．质量标准（1）主控项目1）吊顶标高、尺寸、起拱和造型应符合设计要求。2）饰面材料的材质、品种、规格、图案和颜色应符合设计要求。3）吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页4）吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理。（2）一般项目1）饰面材料表面应洁净、色泽一...
