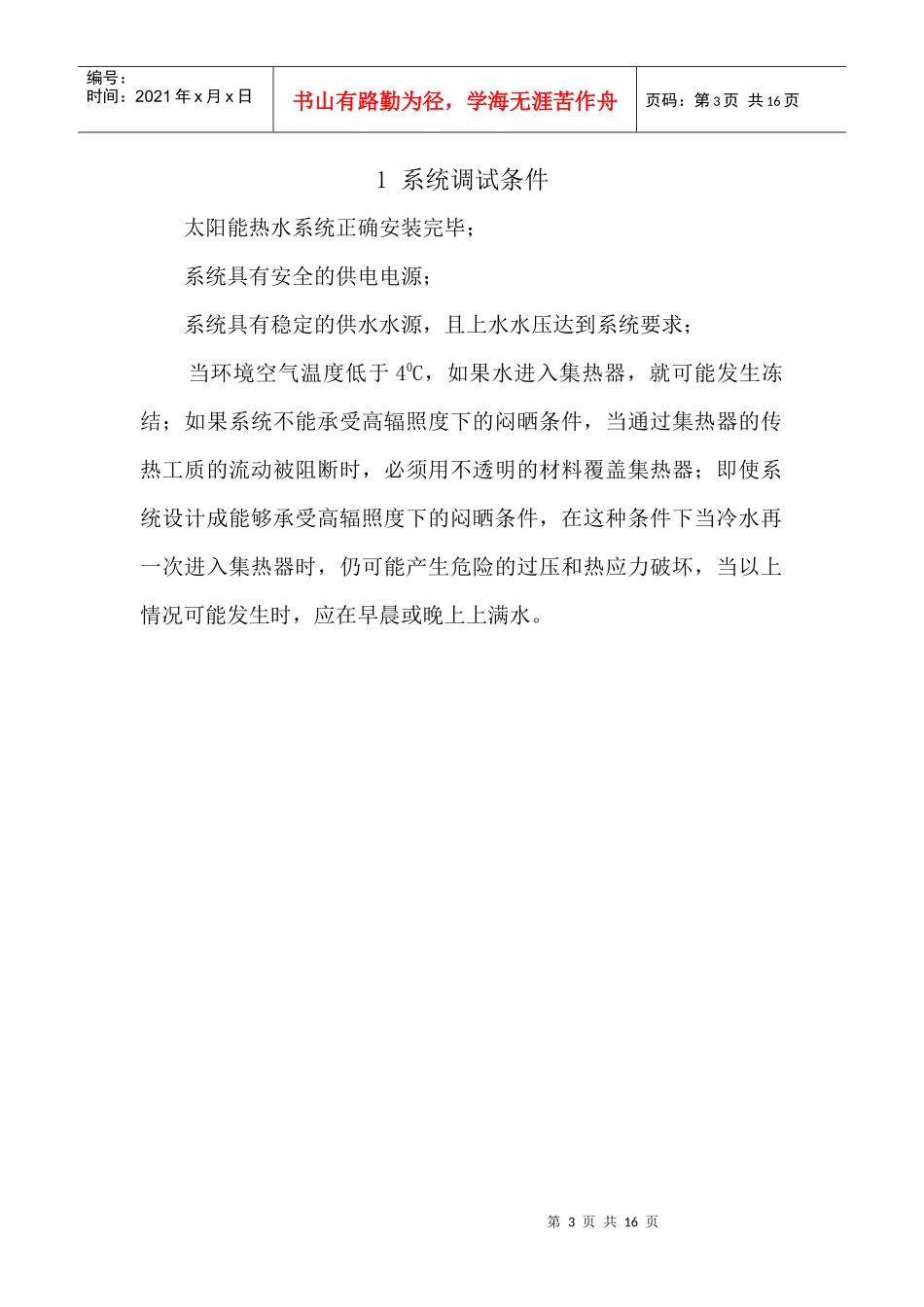

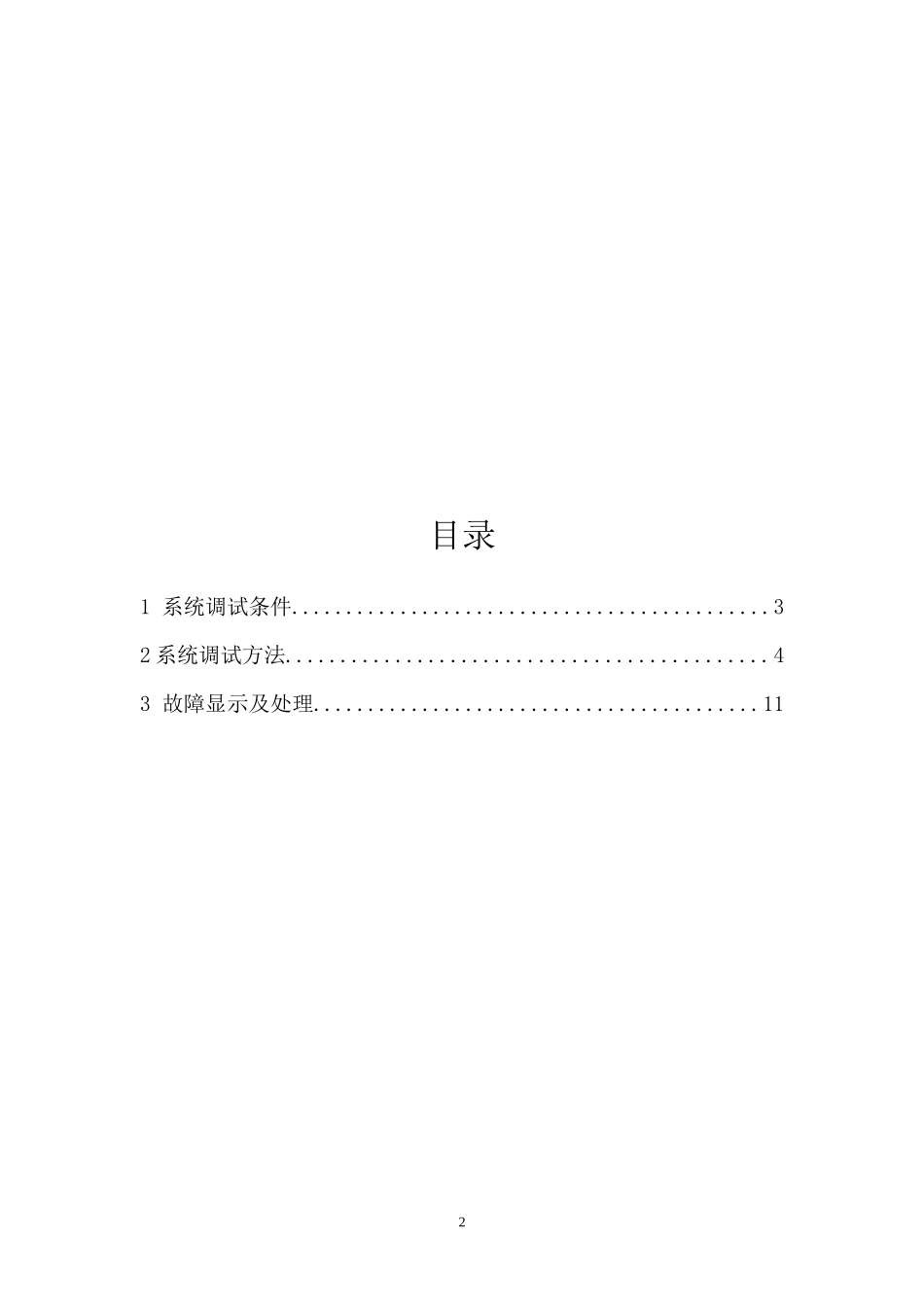

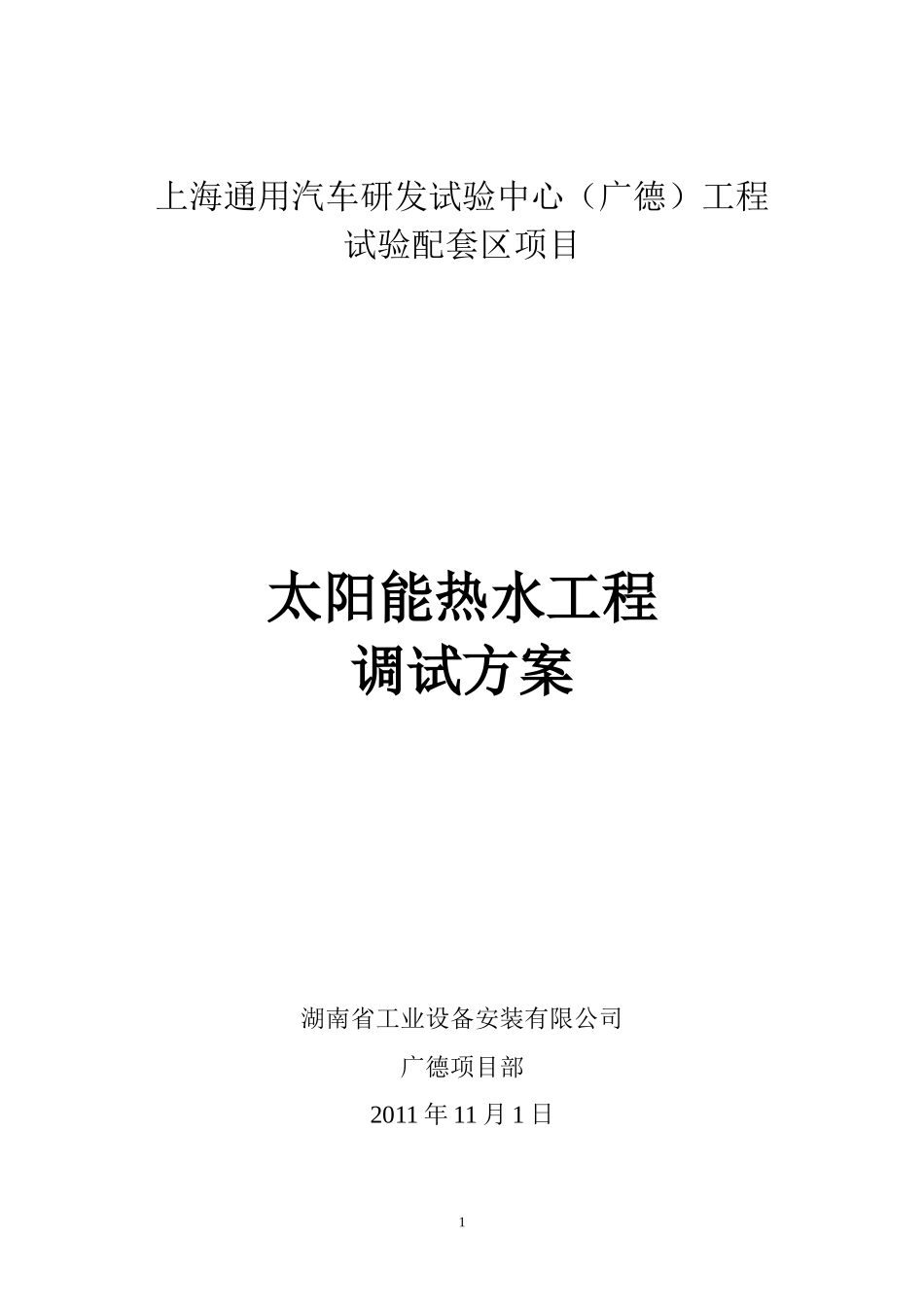

上海通用汽车研发试验中心（广德）工程试验配套区项目太阳能热水工程调试方案湖南省工业设备安装有限公司广德项目部2011年11月1日1目录1系统调试条件............................................32系统调试方法............................................43故障显示及处理.........................................112第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页1系统调试条件太阳能热水系统正确安装完毕；系统具有安全的供电电源；系统具有稳定的供水水源，且上水水压达到系统要求；当环境空气温度低于40C，如果水进入集热器，就可能发生冻结；如果系统不能承受高辐照度下的闷晒条件，当通过集热器的传热工质的流动被阻断时，必须用不透明的材料覆盖集热器；即使系统设计成能够承受高辐照度下的闷晒条件，在这种条件下当冷水再一次进入集热器时，仍可能产生危险的过压和热应力破坏，当以上情况可能发生时，应在早晨或晚上上满水。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页第5页共16页第4页共16页定时加热定时上水编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页2系统调试方法2.1控制器面板2.2主要功能1、数码管水温水位显示：时钟处显示实时时钟；定时时间处显示定时加热时间和定时上水时间；温度一处显示集热器顶部温度T1，温度二处显示集热器底部温度T2，温度三处显示水箱温度T3，按向下时钟集热器顶集热器底水箱循环辅助加热上水水位防冻循环加热循环上水定时手动▲泵循环温度定时时间状态显示自动上水循环加热手动定时辅助加热其它功能上水预置切换功能▼第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页键一次，温度二处显示用户管路温度T4。各种指示灯显示各种外接负载的运行状态。2、温差循环：当集热器顶部温度与水箱温度之差T1-T3>7℃（可调）时，温差循环水泵P1打开，进行循环，当T1-T3<3℃（可调）时，水泵P1关断，停止循环。3、定温上水：当水箱温度T3大于设定温度+5，且水位小于6格时，上水电磁阀E1打开，定温补水；水箱温度T3小于等于设定温度或达到6格时，上水电磁阀E1关闭,停止出水。4、手动上水：手动上水到设定的水位自动停止。5、定时上水：自动在设定的时间上水到设定的水位，并自动停止。6、自动上水：通过自动上水键启动循环上水功能，水箱水位低于设定下限水位时自动打开上水电磁阀E1，上水到设定上限水位值时,关闭上水电磁阀E1停止上水。7、手动加热：手动启动辅助加热，把储热水箱内的水加热到设定温度后停止加热。第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页8、定时加热：可任意设定辅助加热定时启动时间（建议设定在下午3时至5时之间）。当水箱温度T3在设定时间前达到设定温度时，辅助加热自动取消；而当水箱温度在设定时间前未达到设定温度-5时，辅助加热自动启动，直到水箱温度T3大于设定值时停止加热。真正做到光电互补，既节电又保证全天候使用。9、自动加热：可用辅助加热反复自动加热，使水箱温度恒定在设定温度附近。当水箱温度T3低于设定温度-5时，自动启动辅助加热，到水箱温度高于设定温度后停止。10、管路循环：当管路温度T4低于设定值，水箱温度T3高于设定值+5℃，启动用水增压泵P2，当T4高于设定温度+3℃或T3低于设定温度-2℃，停止P2。11、防冻循环功能：当集热器底部温度T2小于防冻设定温度时，温差循环水泵P1启动进行防冻循环；当集热器底部温度T2大于设定温度+3℃，延时2分钟后停止。12、高温度保护：当集热器顶部温度T1>95℃时，P1不启动(按泵循第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页环按键可启动P1，5分钟后停)；当T1<90℃时，恢复启动P1。2.3启动默认程序在确认太阳联集器真空管内已经上满水后，可以通过简单操作和规范化操作两种方法启动默认程序。1)启动默认运行程序：在保证控制器接线正确的情况下，接上电源，10秒后，控...
