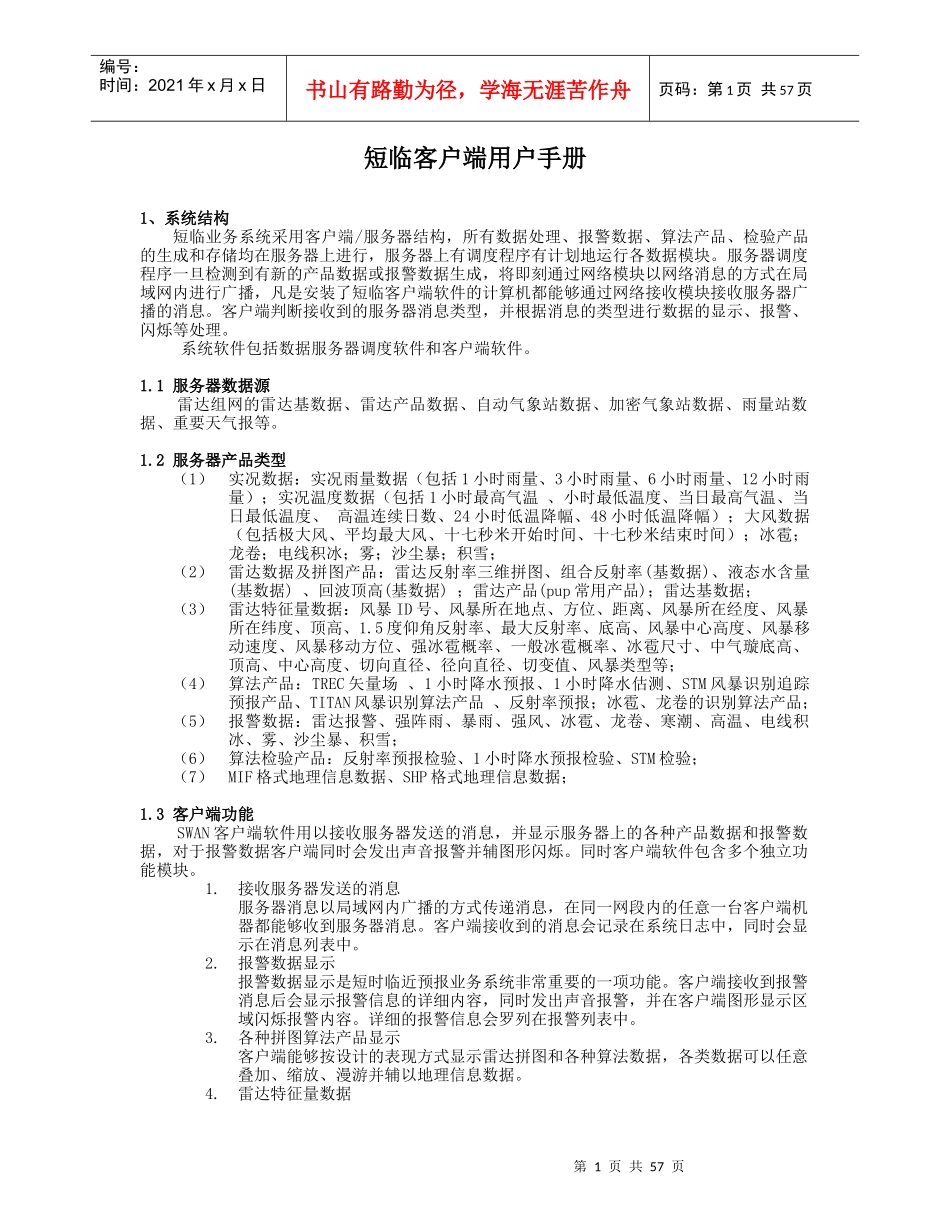

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页短临客户端用户手册1、系统结构短临业务系统采用客户端/服务器结构，所有数据处理、报警数据、算法产品、检验产品的生成和存储均在服务器上进行，服务器上有调度程序有计划地运行各数据模块。服务器调度程序一旦检测到有新的产品数据或报警数据生成，将即刻通过网络模块以网络消息的方式在局域网内进行广播，凡是安装了短临客户端软件的计算机都能够通过网络接收模块接收服务器广播的消息。客户端判断接收到的服务器消息类型，并根据消息的类型进行数据的显示、报警、闪烁等处理。系统软件包括数据服务器调度软件和客户端软件。1.1服务器数据源雷达组网的雷达基数据、雷达产品数据、自动气象站数据、加密气象站数据、雨量站数据、重要天气报等。1.2服务器产品类型（1）实况数据：实况雨量数据（包括1小时雨量、3小时雨量、6小时雨量、12小时雨量）；实况温度数据（包括1小时最高气温、小时最低温度、当日最高气温、当日最低温度、高温连续日数、24小时低温降幅、48小时低温降幅）；大风数据（包括极大风、平均最大风、十七秒米开始时间、十七秒米结束时间）；冰雹；龙卷；电线积冰；雾；沙尘暴；积雪；（2）雷达数据及拼图产品：雷达反射率三维拼图、组合反射率(基数据)、液态水含量(基数据)、回波顶高(基数据)；雷达产品(pup常用产品)；雷达基数据；（3）雷达特征量数据：风暴ID号、风暴所在地点、方位、距离、风暴所在经度、风暴所在纬度、顶高、1.5度仰角反射率、最大反射率、底高、风暴中心高度、风暴移动速度、风暴移动方位、强冰雹概率、一般冰雹概率、冰雹尺寸、中气璇底高、顶高、中心高度、切向直径、径向直径、切变值、风暴类型等；（4）算法产品：TREC矢量场、1小时降水预报、1小时降水估测、STM风暴识别追踪预报产品、TITAN风暴识别算法产品、反射率预报；冰雹、龙卷的识别算法产品；（5）报警数据：雷达报警、强阵雨、暴雨、强风、冰雹、龙卷、寒潮、高温、电线积冰、雾、沙尘暴、积雪；（6）算法检验产品：反射率预报检验、1小时降水预报检验、STM检验；（7）MIF格式地理信息数据、SHP格式地理信息数据；1.3客户端功能SWAN客户端软件用以接收服务器发送的消息，并显示服务器上的各种产品数据和报警数据，对于报警数据客户端同时会发出声音报警并辅图形闪烁。同时客户端软件包含多个独立功能模块。1.接收服务器发送的消息服务器消息以局域网内广播的方式传递消息，在同一网段内的任意一台客户端机器都能够收到服务器消息。客户端接收到的消息会记录在系统日志中，同时会显示在消息列表中。2.报警数据显示报警数据显示是短时临近预报业务系统非常重要的一项功能。客户端接收到报警消息后会显示报警信息的详细内容，同时发出声音报警，并在客户端图形显示区域闪烁报警内容。详细的报警信息会罗列在报警列表中。3.各种拼图算法产品显示客户端能够按设计的表现方式显示雷达拼图和各种算法数据，各类数据可以任意叠加、缩放、漫游并辅以地理信息数据。4.雷达特征量数据第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页雷达特征量是从雷达产品数据中提取的有用信息，这些信息会罗列在独立的特征量表格中，同时会在图形区域的对应位置显示风暴的移向移速等。5.检验产品产品检验在短临业务系统中也很重要，不同产品的检验会有不同的检验指标，检验结果会以坐标曲线的方式在独立的产品检验窗体中显示出来。6.雷达单站数据显示客户端软件可以显示各种雷达拼图产品数据，同时接入了单站数据显示模块。模块能够显示常用的各种雷达PUP产品，同时能够显示基数据并支持多种交互处理功能，如剖面等操作。7.雷达数据三维成像模块雷达三维成像模块是一个独立的数据显示模块，其接入的数据格式为雷达三维拼图数据格式。程序能够以空间三维的立体成像模式显示雷达数据，并叠加高程地历数据和卫星影像数据。程序提供雷达数据的剖面、垂直廓线、分层鼠标联动等功能。8.台风模拟台风模拟模块也是独立的分析模块，该程序用以模拟台风与环境风共同作用的风...
