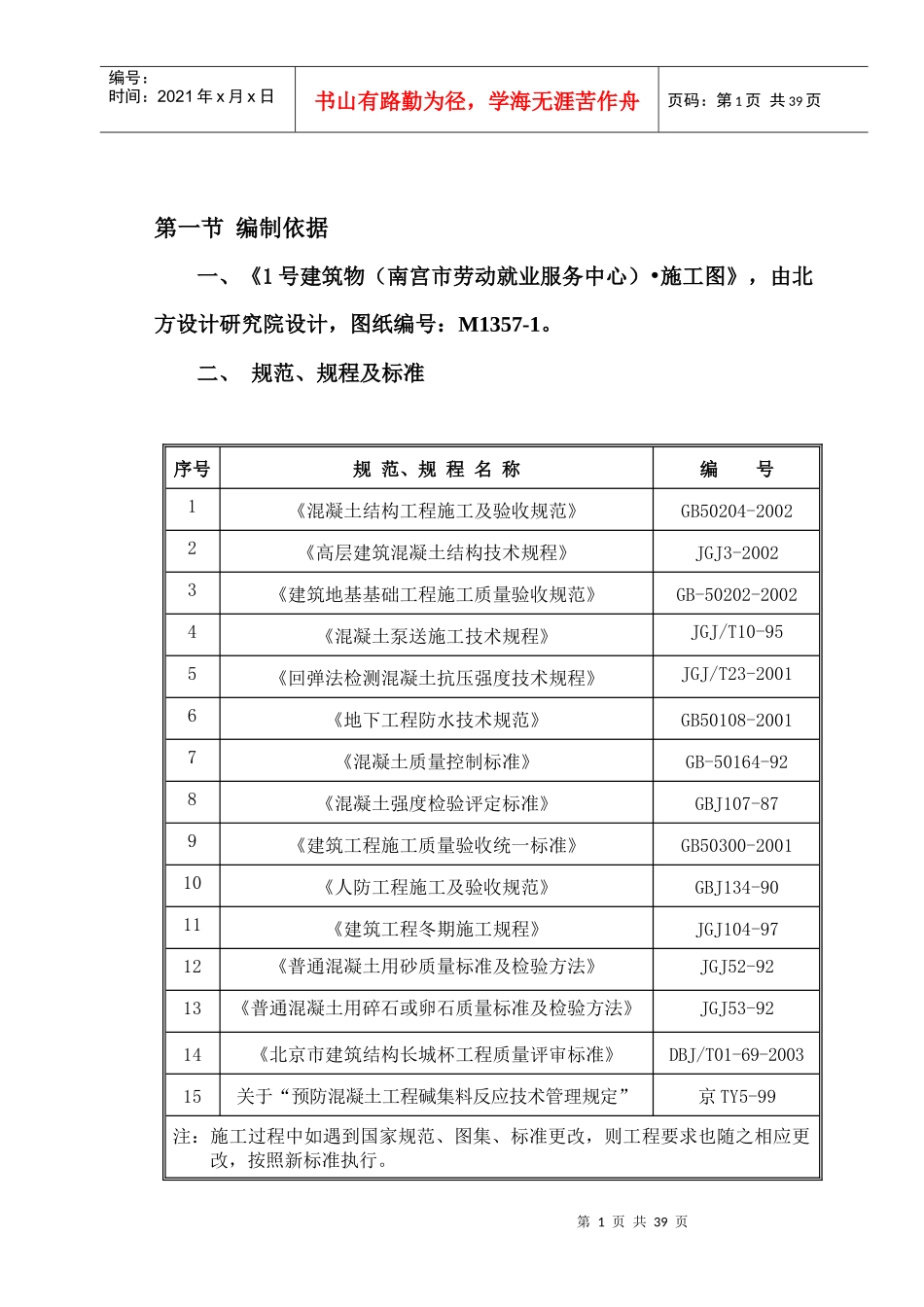

第1页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共39页第一节编制依据一、《1号建筑物(南宫市劳动就业服务中心)•施工图》,由北方设计研究院设计,图纸编号:M1357-1。二、规范、规程及标准序号规范、规程名称编号1《混凝土结构工程施工及验收规范》GB50204-20022《高层建筑混凝土结构技术规程》JGJ3-20023《建筑地基基础工程施工质量验收规范》GB-50202-20024《混凝土泵送施工技术规程》JGJ/T10-955《回弹法检测混凝土抗压强度技术规程》JGJ/T23-20016《地下工程防水技术规范》GB50108-20017《混凝土质量控制标准》GB-50164-928《混凝土强度检验评定标准》GBJ107-879《建筑工程施工质量验收统一标准》GB50300-200110《人防工程施工及验收规范》GBJ134-9011《建筑工程冬期施工规程》JGJ104-9712《普通混凝土用砂质量标准及检验方法》JGJ52-9213《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53-9214《北京市建筑结构长城杯工程质量评审标准》DBJ/T01-69-200315关于“预防混凝土工程碱集料反应技术管理规定”京TY5-99注:施工过程中如遇到国家规范、图集、标准更改,则工程要求也随之相应更改,按照新标准执行。第2页共39页第1页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共39页1、设计交底及有关图纸答疑文件;2、《南宫市劳动就业服务中心工程·施工组织设计》;3、其它文件:序号名称编号1《公司ISO9002质量体系程序文件》Q/C2T-J02-1997-B2《公司质量手册》——3《公司ISO14001环保体系程序文件》CTZ-EMS-0202-2000-A第二节工程概况南宫市劳动就业服务中心工程为一个单位工程,主要包括主楼B区和裙楼A、C区其概况列表如下:序号项目内容1建筑面积总建筑面积49666.2m2其中地下建筑面积2974.4m2地上建筑面积46691.8m22建筑功能地下部分地下一层车库及机房地上部分首层为办公室、档案、食堂等二层-十六层为办公室、会议室。顶层为电梯机房、水箱间等。3建筑层数地上16层地下1层4建筑地下部分层高地下一层5.4m第3页共39页第2页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共39页层高地上部分层高首层商业3.9m二层5.2m三层至十五层3.9m十六层4.0m机房层4.03m5建筑高度±0.00绝对标高28.55m基底标高-7.10m室内外高差0.6m建筑总高70.80m6建筑平面横轴编号1~26纵轴编A~K横轴距离169.62m纵轴距离41.2m7结构形式基础结构形式主楼片伐基础、裙楼独立基础。主体结构形式主楼框剪结构、裙楼框架结构屋盖结构形式现浇钢筋混凝土平面屋盖楼板8土质、水位土质情况属于华北平原冲积,结构稳定。地下水位绝对标高34.85m地下水水质地下水对混凝土无腐蚀性;在干湿交替环境下对钢筋具有中等腐蚀性。9建筑物地基持力层以下土质类别持力层位于层粉土,需地基处理地基承载力经处理后为350KPa10地下防水(双道设防)混凝土自防水防水混凝土抗渗等级不低于0.6MPa防水材料SBS改性沥青卷材Ⅲ+Ⅲ。11混凝土强度等级主楼C15沥青砼耐腐蚀垫层C35、S6基础底板C40标高12.970以下的柱、墙C35标高12.970-20.770的柱、墙C30标高12.970以上的柱、墙第4页共39页第3页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共39页C30梁、板裙楼C30基础、柱、梁、板C20构造柱、现浇圈梁、设备基础12抗震等级工程设防烈度7度框架抗震等级2级剪力墙抗震等级2级13结构断面尺寸基础底板厚度900(mm)东西山墙厚度(mm)地下室400、350地上350、300、250电梯井墙厚度(mm)350、300、250框架柱600*600、800*800、700*700等框架梁250*550、300*600、350*650等楼板厚度(mm)100、120、160、250第三节施工部署一、流水段划分:1、根据南宫市劳动就业服务中心工程项目组织机构:结合我项目部管理组织机构形式及整体工程特点,建立如下图所示“南宫市劳动就业服务中心程模板工程施工组织机构图”第5页共39页第4页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共39页2、工序分工及责任明确:序号工序名称工程负责技术负责质量检查施工队1图纸审核靳照林周余网付兴华文兴明2模板设计...
