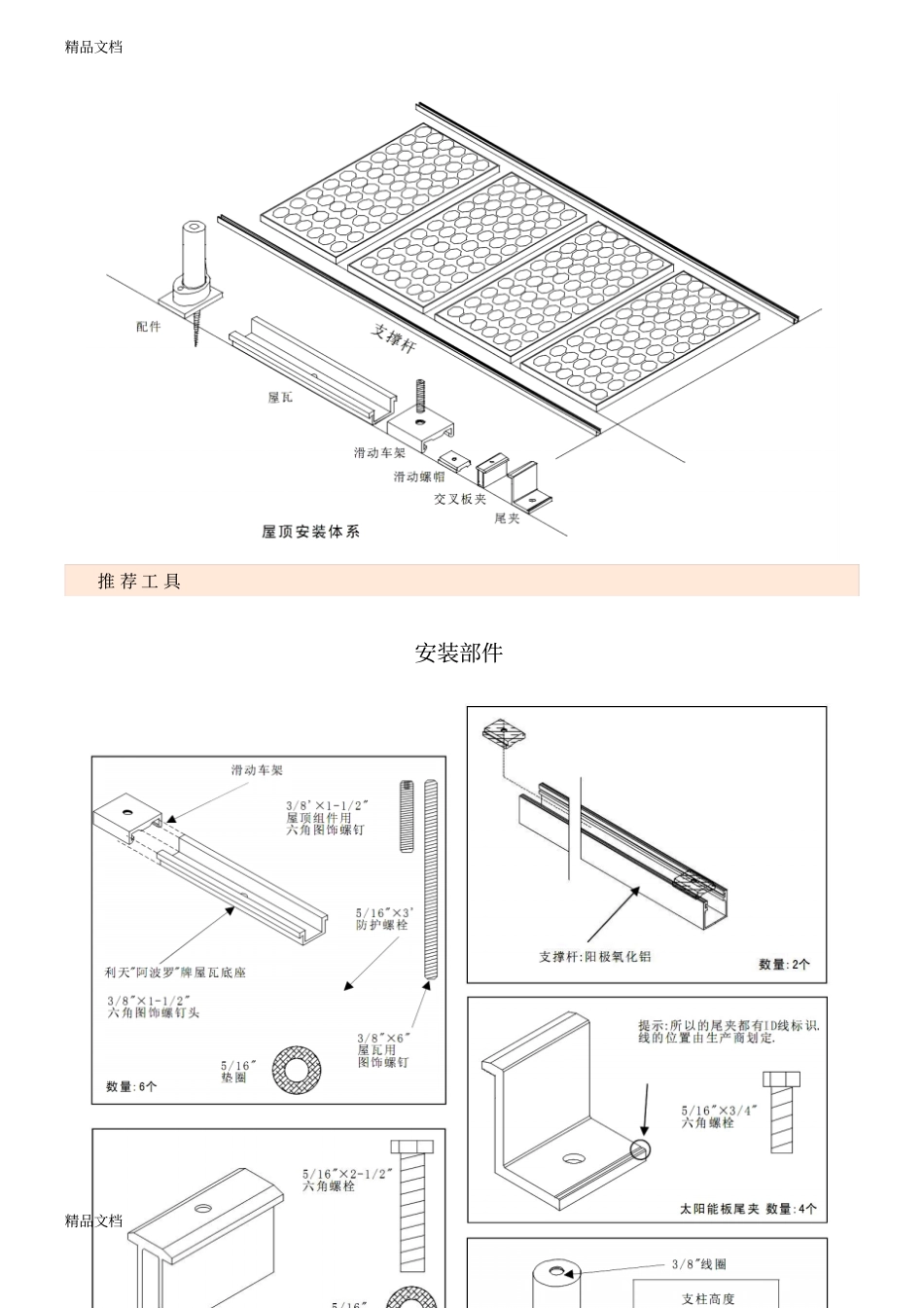

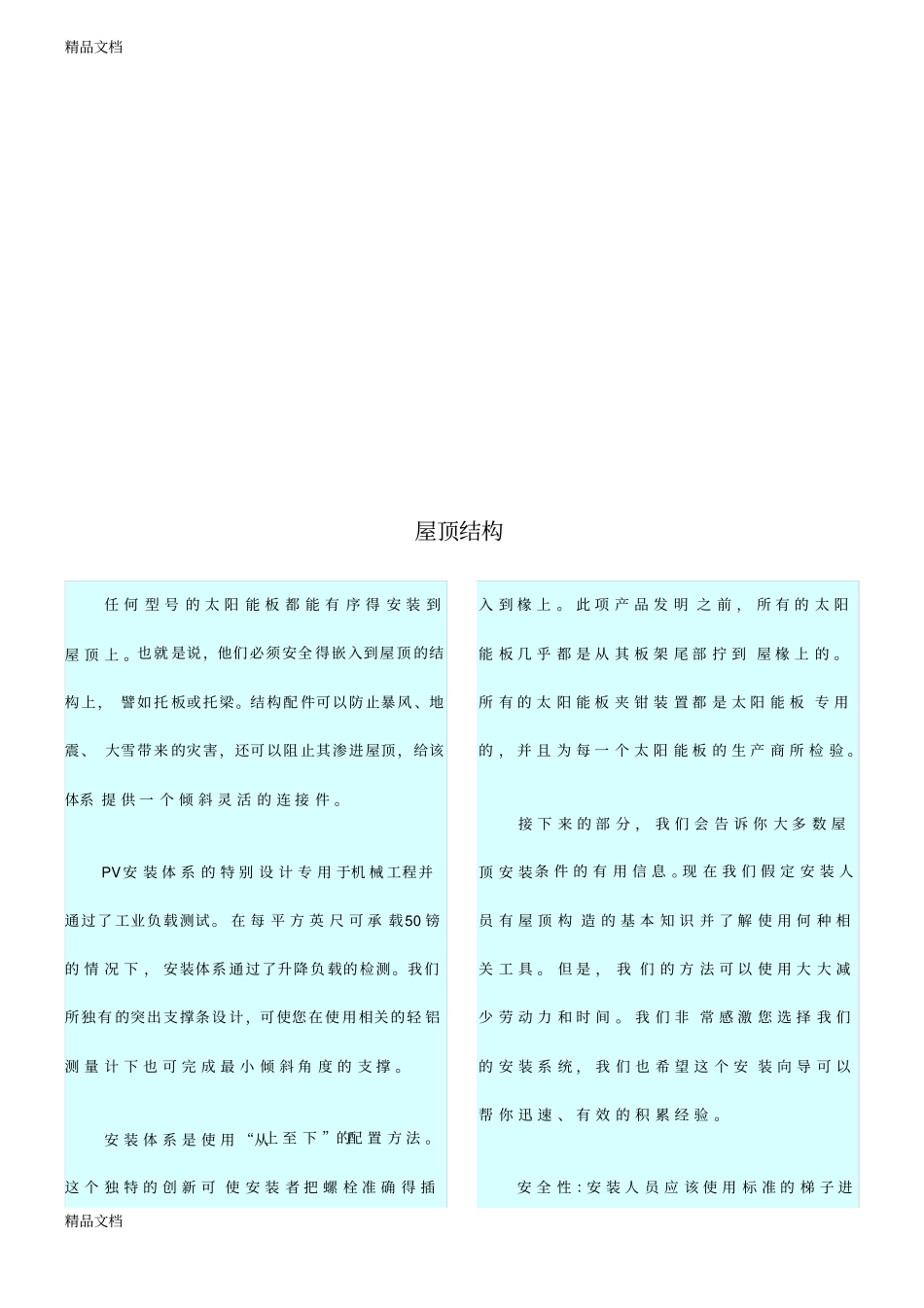

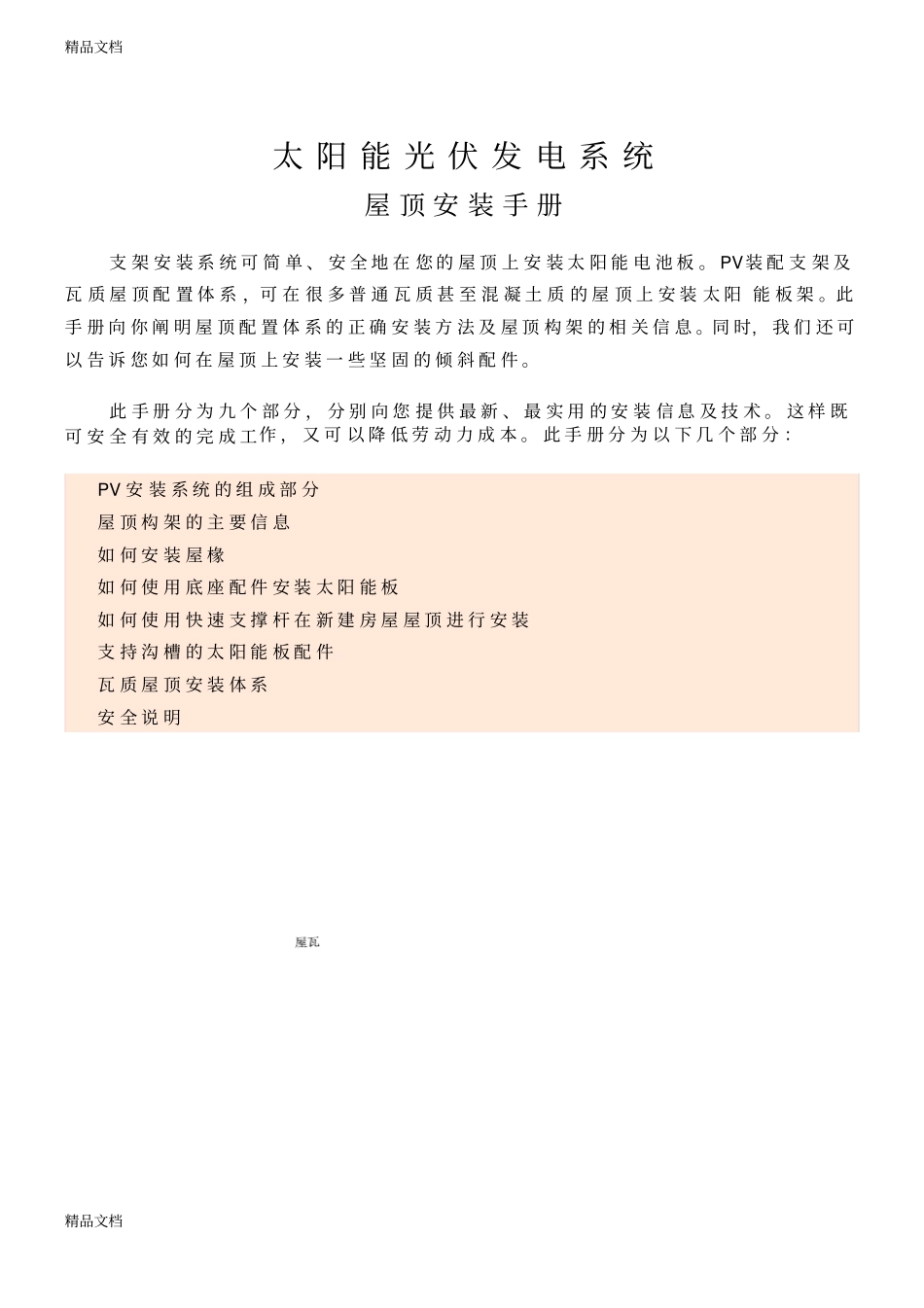

精品文档精品文档太阳能光伏发电系统屋顶安装手册支架安装系统可简单、安全地在您的屋顶上安装太阳能电池板。PV装配支架及瓦质屋顶配置体系，可在很多普通瓦质甚至混凝土质的屋顶上安装太阳能板架。此手册向你阐明屋顶配置体系的正确安装方法及屋顶构架的相关信息。同时,我们还可以告诉您如何在屋顶上安装一些坚固的倾斜配件。此手册分为九个部分，分别向您提供最新、最实用的安装信息及技术。这样既可安全有效的完成工作，又可以降低劳动力成本。此手册分为以下几个部分：PV安装系统的组成部分屋顶构架的主要信息如何安装屋椽如何使用底座配件安装太阳能板如何使用快速支撑杆在新建房屋屋顶进行安装支持沟槽的太阳能板配件瓦质屋顶安装体系安全说明精品文档精品文档推荐工具安装部件精品文档精品文档屋顶结构任何型号的太阳能板都能有序得安装到屋顶上。也就是说，他们必须安全得嵌入到屋顶的结构上，譬如托板或托梁。结构配件可以防止暴风、地震、大雪带来的灾害，还可以阻止其渗进屋顶，给该体系提供一个倾斜灵活的连接件。PV安装体系的特别设计专用于机械工程并通过了工业负载测试。在每平方英尺可承载50镑的情况下，安装体系通过了升降负载的检测。我们所独有的突出支撑条设计，可使您在使用相关的轻铝测量计下也可完成最小倾斜角度的支撑。安装体系是使用“从上至下”的配置方法。这个独特的创新可使安装者把螺栓准确得插入到椽上。此项产品发明之前，所有的太阳能板几乎都是从其板架尾部拧到屋椽上的。所有的太阳能板夹钳装置都是太阳能板专用的，并且为每一个太阳能板的生产商所检验。接下来的部分，我们会告诉你大多数屋顶安装条件的有用信息。现在我们假定安装人员有屋顶构造的基本知识并了解使用何种相关工具。但是，我们的方法可以使用大大减少劳动力和时间。我们非常感激您选择我们的安装系统，我们也希望这个安装向导可以帮你迅速、有效的积累经验。安全性：安装人员应该使用标准的梯子进精品文档精品文档行安装作业，并且是在屋顶干燥的情况下。切忌在大风天进行安装。检查所有的工具、太阳能板及相关部件，防止它们从屋顶滑落。安装过程中，为了防止伤害发生，最好带上安全帽。屋顶类型：屋椽和高梁：大部分现代屋顶都由结构框架组成，包括屋椽或一些构造部件。传统屋椽的尺寸为2”×6”。构架的几何形状一般都是在工厂预先制造好的，然后才转到建筑地点。此构架通常被用在安装太阳能的家庭中。每一个和我们KHCK安装体系一样的屋顶支撑体系都会精确的运行。屋顶角度的测量可划分为12份，例如12分之3，12分之4，12分之5。这些例子说明屋架的高度依赖于对水平线的测量。此手册中，我们考虑了所有的屋椽情况。大部分屋椽可分为12”，16”或者24”。现代支撑合板中心的屋椽为48”。因此，PV配置系统往往被设计成48”。所有屋顶的配件设施应被摆放为48”，只有达到这个合理的距离，你才可以使结构性配件正确得连接到屋椽上，同时，使屋顶的负载得到平均分配。覆板：盖住屋椽的屋顶通常包括三种类型的材料：1、屋顶外部合板。2、OSB是定向绳索板的缩写，它已经成为现在房屋建设的标准材料。这种材料包括压缩木纤维，是一种和微量板非常相似的物质。虽然这种材料结构非常好，但是如果没有屋椽的话，它不能确保方头螺栓的安全性。3、空间薄片：由于越来越严格的法尔码，这种材料现在已经不被使用了。其尺寸为1”×4”，最好被订入到屋椽上，在每一个板中间留一定的空间。这种支撑类型主要用于旧的摇晃或木瓦质的屋顶。重要信息：被连接或插到覆板上的配件并不是一个结构性配件，所以应该避免使用。屋顶屋椽安装技术由于屋椽可以安装为48”中心度，所以有必要至少安装一个屋椽。安装完一个屋椽之后，屋顶上的其他屋椽就可以以其为基础进行安装了。因为屋顶的覆板和材料能掩盖住屋椽，所以安装屋椽中心需要许多技术。切记要使用正确的配件把屋椽安装到中心位置。屋椽有一个1-1/2”的宽度，这使得配件能够很好得安装屋椽。虽然屋椽有一定的缝隙，但是大部分可被安装成48”中心，以下介绍几种方法：1.如果屋顶的前沿是露在外面的，则使用直角尺固定屋椽尾部，然后将次角度移到...
