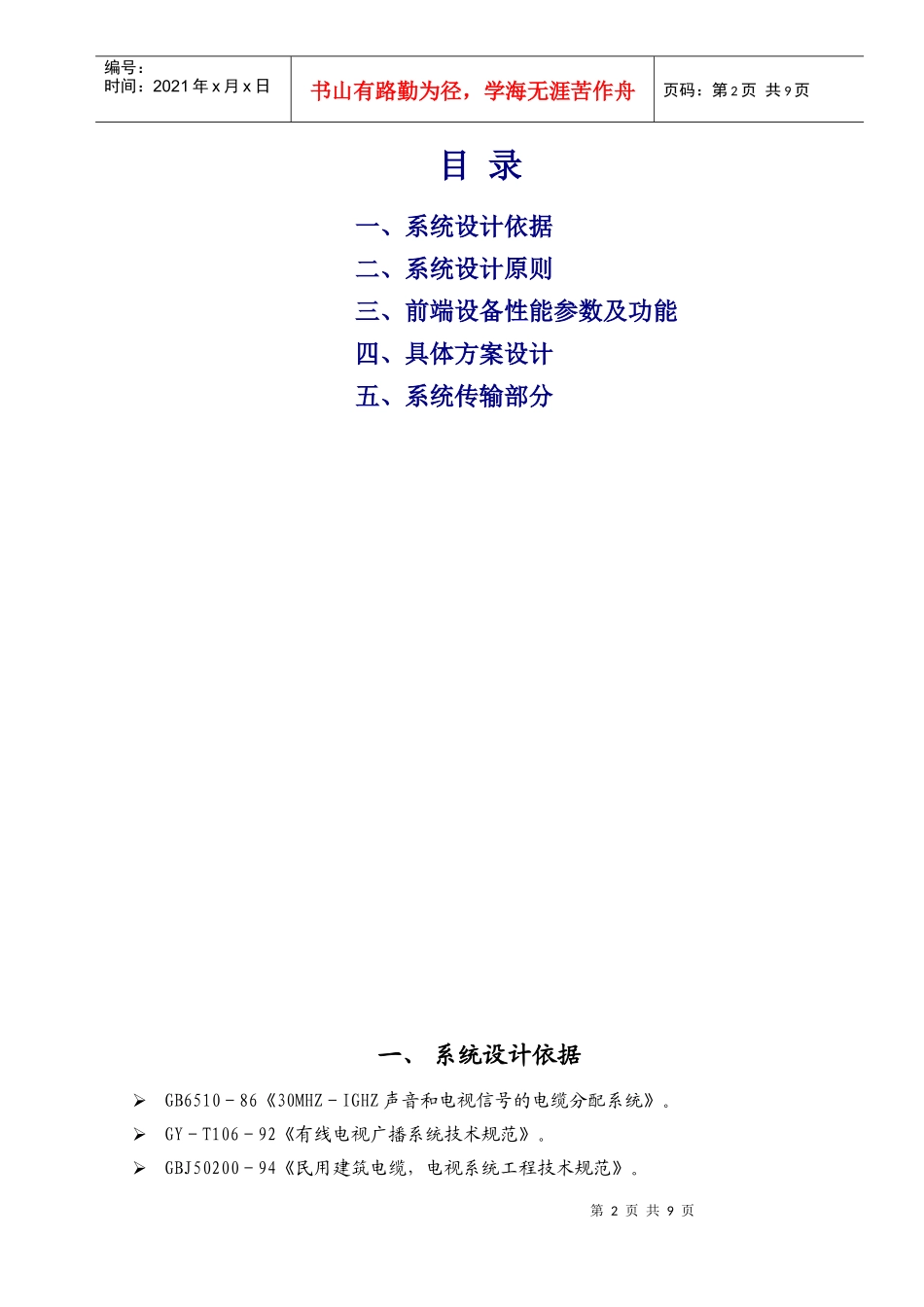

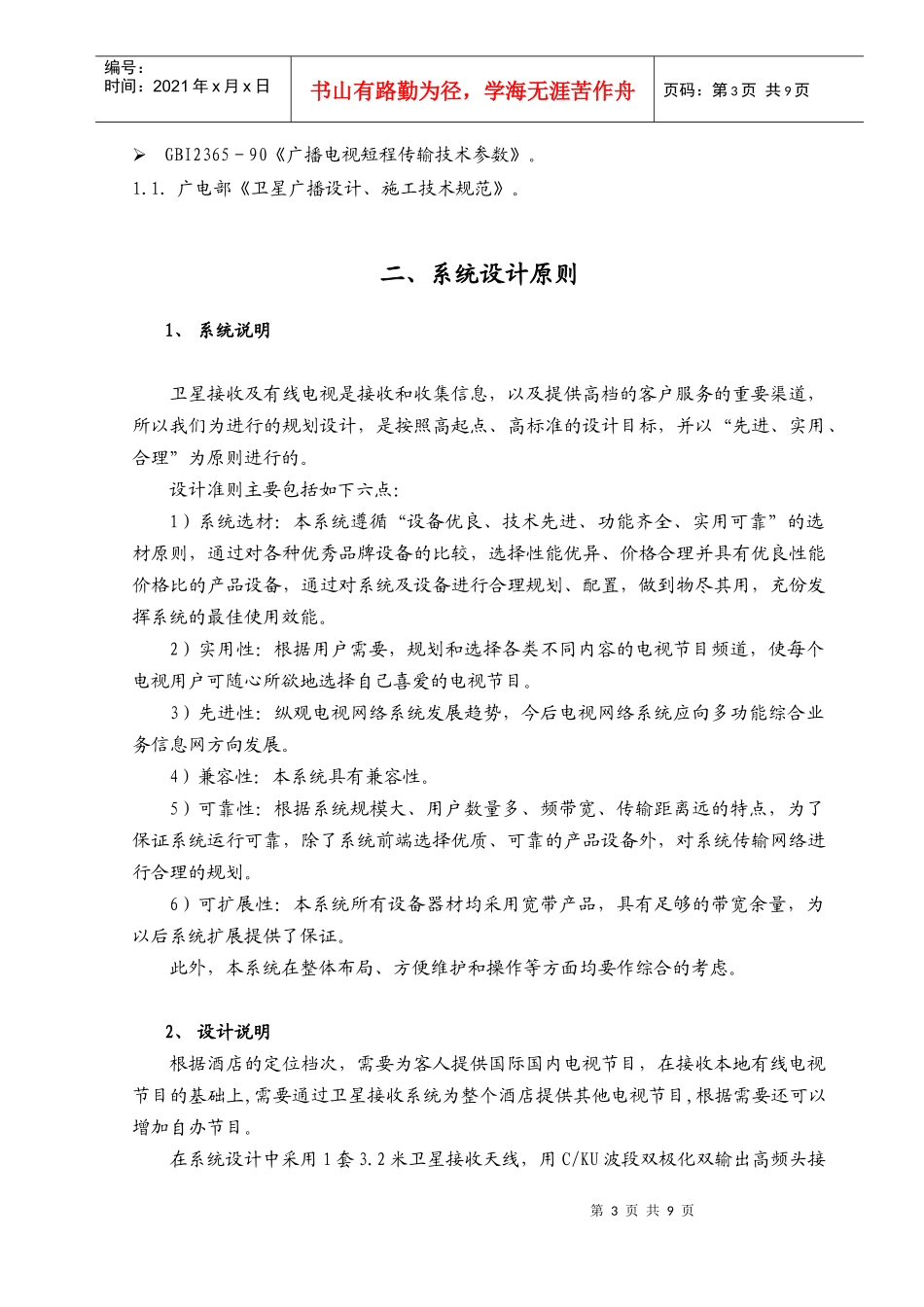

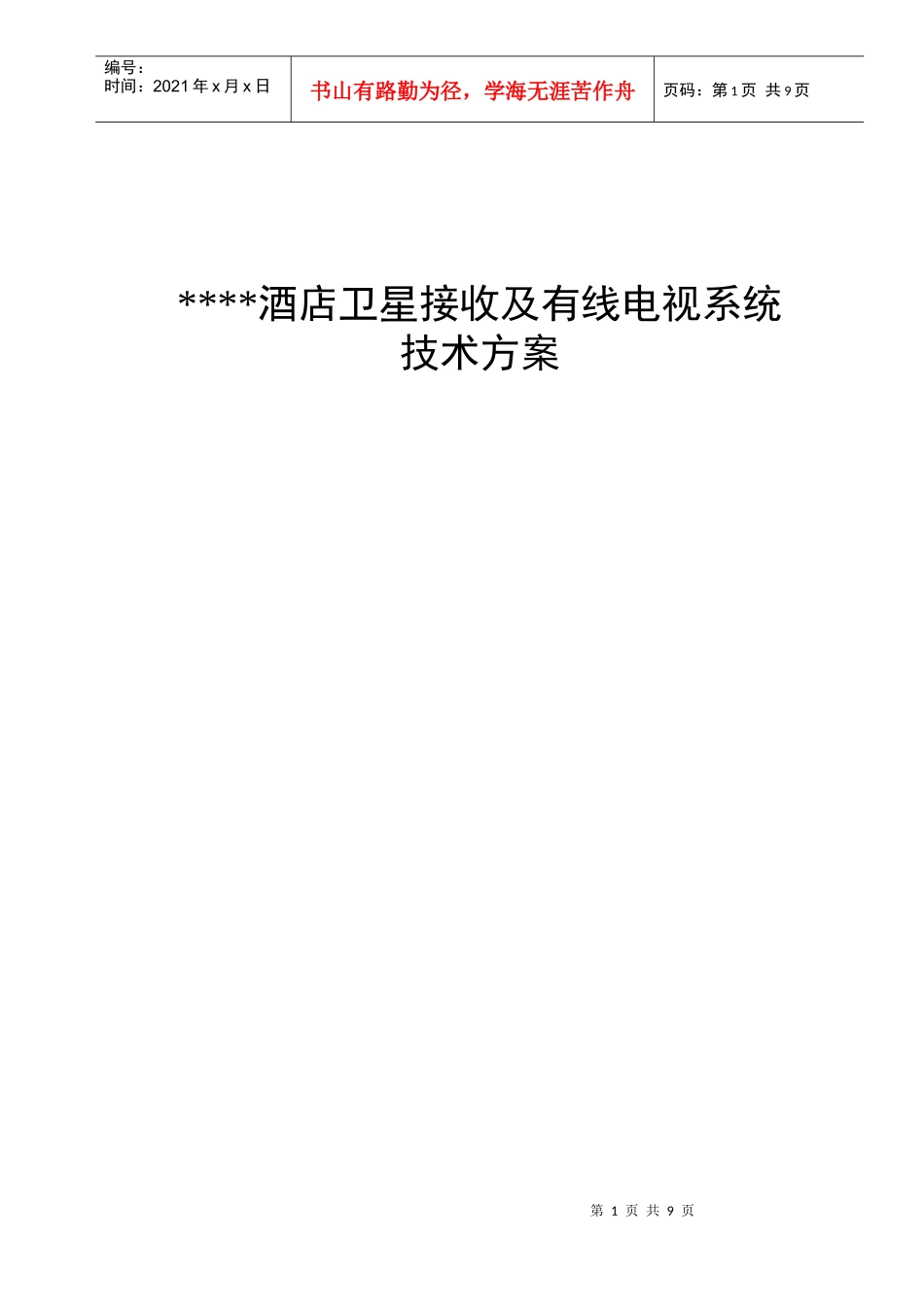

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页****酒店卫星接收及有线电视系统技术方案第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录一、系统设计依据二、系统设计原则三、前端设备性能参数及功能四、具体方案设计五、系统传输部分一、系统设计依据GB6510－86《30MHZ－IGHZ声音和电视信号的电缆分配系统》。GY－T106－92《有线电视广播系统技术规范》。GBJ50200－94《民用建筑电缆，电视系统工程技术规范》。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页GBI2365－90《广播电视短程传输技术参数》。1.1.广电部《卫星广播设计、施工技术规范》。二、系统设计原则1、系统说明卫星接收及有线电视是接收和收集信息，以及提供高档的客户服务的重要渠道，所以我们为进行的规划设计，是按照高起点、高标准的设计目标，并以“先进、实用、合理”为原则进行的。设计准则主要包括如下六点：1）系统选材：本系统遵循“设备优良、技术先进、功能齐全、实用可靠”的选材原则，通过对各种优秀品牌设备的比较，选择性能优异、价格合理并具有优良性能价格比的产品设备，通过对系统及设备进行合理规划、配置，做到物尽其用，充份发挥系统的最佳使用效能。2）实用性：根据用户需要，规划和选择各类不同内容的电视节目频道，使每个电视用户可随心所欲地选择自己喜爱的电视节目。3）先进性：纵观电视网络系统发展趋势，今后电视网络系统应向多功能综合业务信息网方向发展。4）兼容性：本系统具有兼容性。5）可靠性：根据系统规模大、用户数量多、频带宽、传输距离远的特点，为了保证系统运行可靠，除了系统前端选择优质、可靠的产品设备外，对系统传输网络进行合理的规划。6）可扩展性：本系统所有设备器材均采用宽带产品，具有足够的带宽余量，为以后系统扩展提供了保证。此外，本系统在整体布局、方便维护和操作等方面均要作综合的考虑。2、设计说明根据酒店的定位档次，需要为客人提供国际国内电视节目，在接收本地有线电视节目的基础上,需要通过卫星接收系统为整个酒店提供其他电视节目,根据需要还可以增加自办节目。在系统设计中采用1套3.2米卫星接收天线，用C/KU波段双极化双输出高频头接第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页收全部信号经避雷器、功分器，进入卫星接收机，后经邻频调制器进入混合器，再入宽带混合器至前端主放大器分配到干线，然后分支分配到用户终端。CATV设备机房设于卫星接收机房。要求卫星接收机房设于顶层，与接收天线不超过30米。自办节目的视频信号也将连接至机房内，进入系统前端。本系统所有前端设备均装入机柜中，以保证机房整洁干净。在本系统中的全部放大器由前端机房集中供电，便于维修管理。依据国家和有关部门规范，系统分为以下几个部分：节目源部分：卫星接收和自办节目的视频信号；系统前端部分：对卫星电视节目进行调制/处理；传输分配网络部分：是对系统前端处理过的信号进行合理的传输、分配至用户的过程。3、节目源1）自办节目根据需要将自办节目在前端与卫星电视系统相混合，进行处理，以达到系统传输使用的目的。2）卫星电视节目卫星电视系统是前端系统的关键部分。卫星电视前端系统拟接收鑫诺1号卫星的15套节目。。2.三、前端设备性能参数及功能卫星电视系统按其工作流程应分为接收天线部分及前端处理部分，各部分信号处理均十分关键，按甲方要求及我方工程经验，我司采用设备及其原因如下：1、天线部分采用高精度卫星接收天线。该系列天线设计成熟、质量优异，用户遍及全国。在各种恶劣使用条件下，系列天线经受着考验，在抗风、耐腐蚀、高精度接收、高可靠性方面表现了优异的性能。该系列天线已通过了由中国卫星地球站设备质量认证委员会签发的ISO9002质量体系认证。在设备配置上，建议采用1面3.2M卫星天线。2、前端部分系统前端由卫星接收机，调制器，混合器等组成。高频头卫星电视中AMC是一个很重要的器件，选用C/KU波段AMC，噪声温度...
