5楼内脚手架施工方案VIP免费

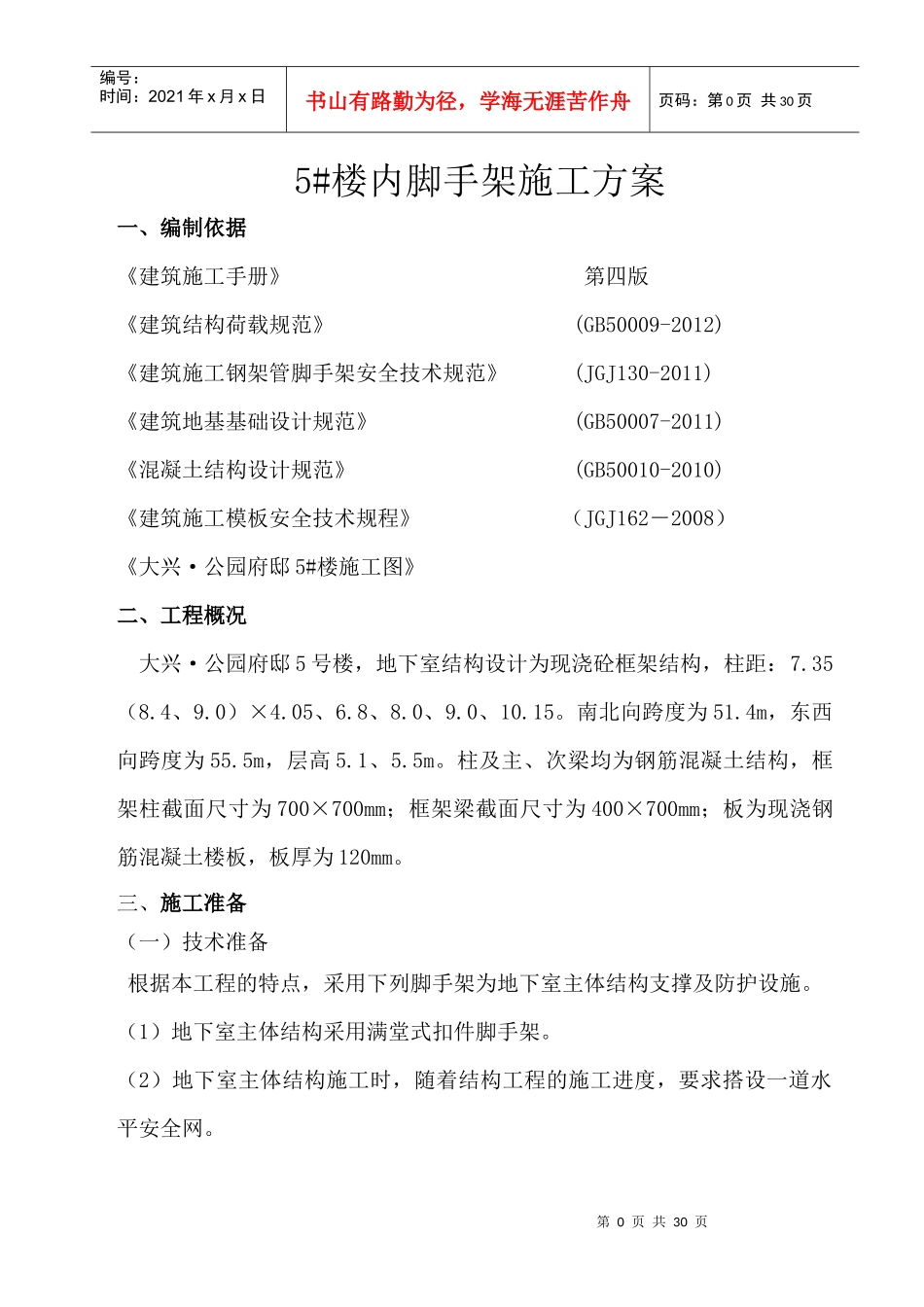

5楼内脚手架施工方案_第1页
1/30

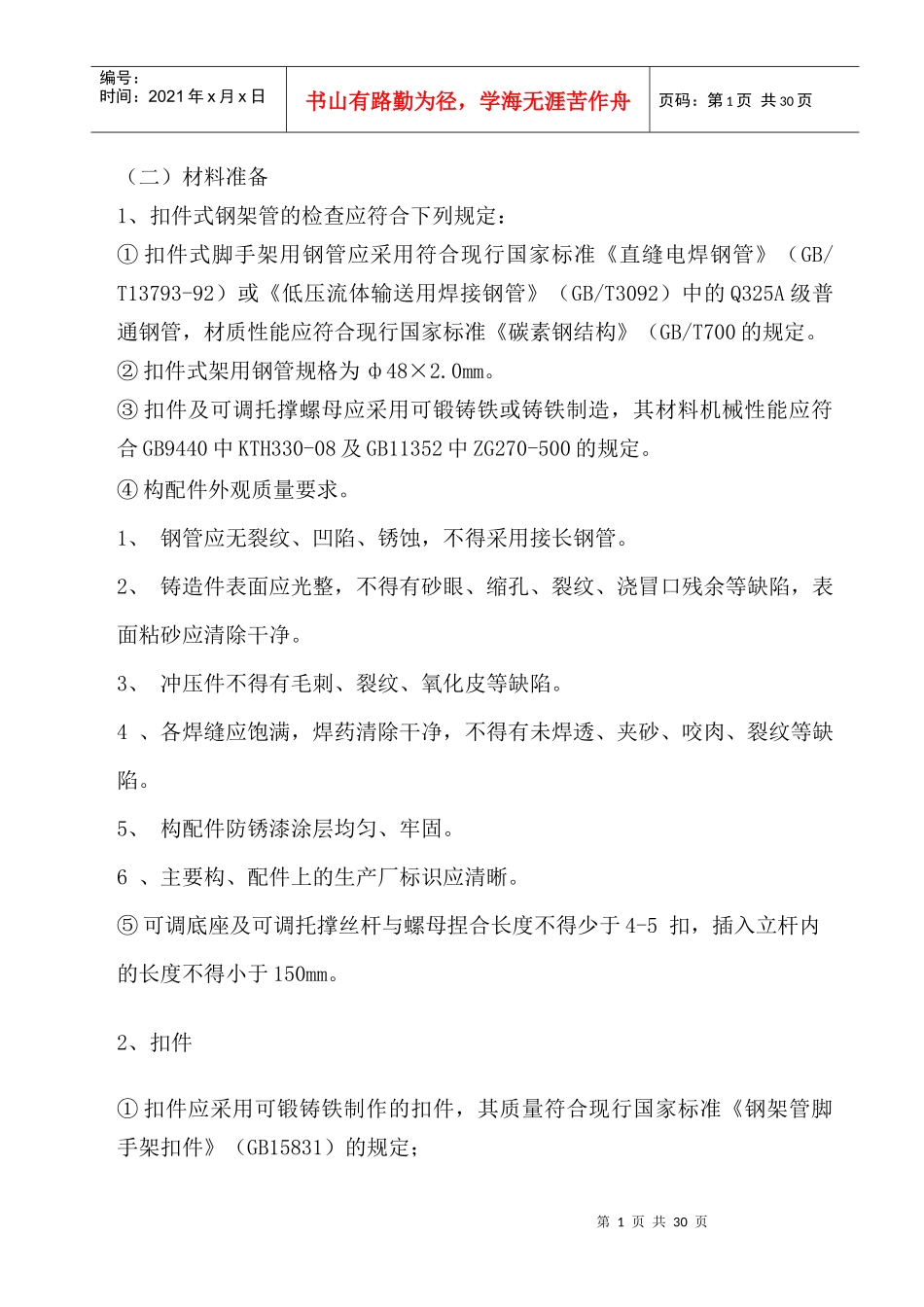

5楼内脚手架施工方案_第2页
2/30

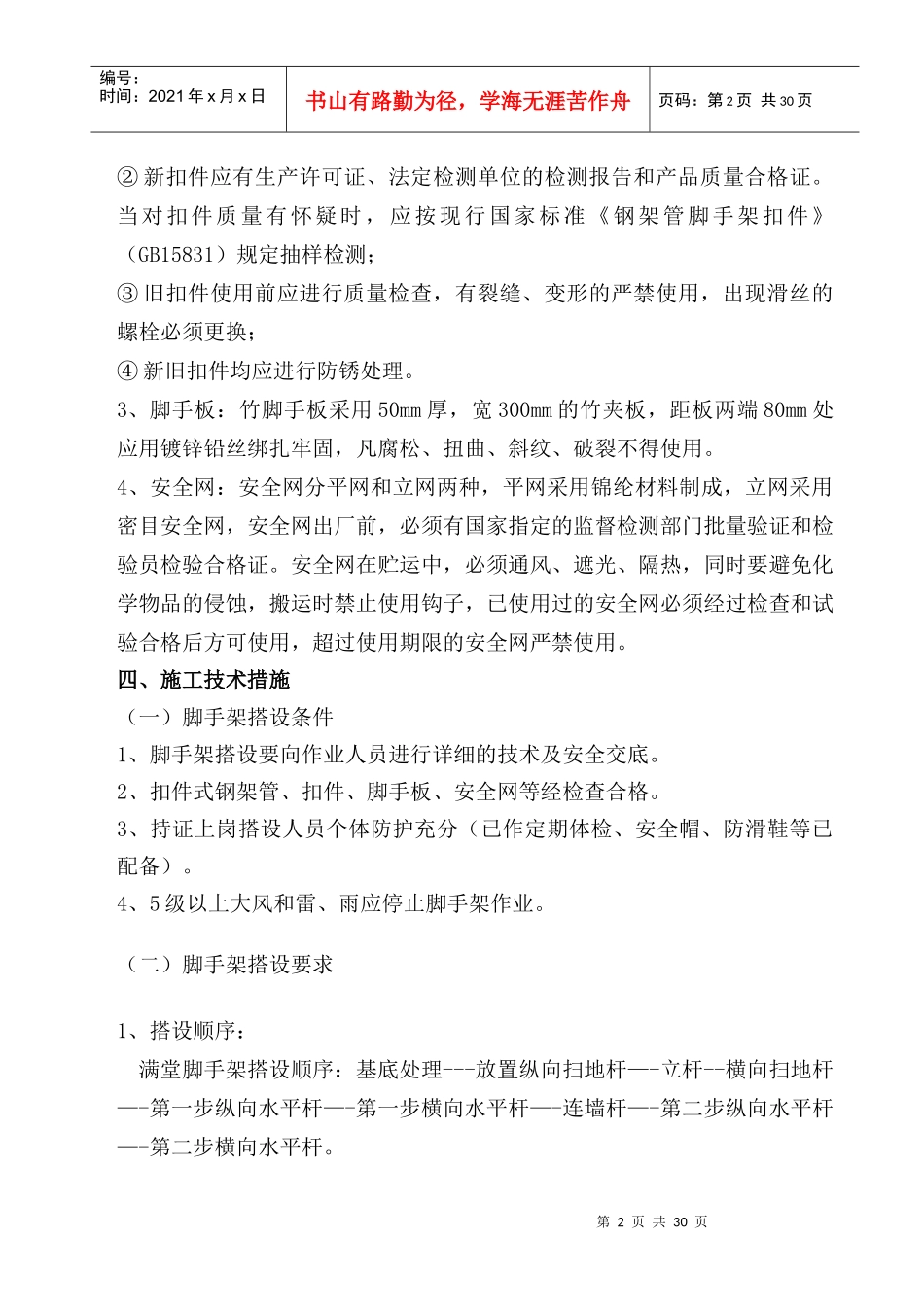

5楼内脚手架施工方案_第3页
3/30
第0页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共30页5#楼内脚手架施工方案一、编制依据《建筑施工手册》第四版《建筑结构荷载规范》(GB50009-2012)《建筑施工钢架管脚手架安全技术规范》(JGJ130-2011)《建筑地基基础设计规范》(GB50007-2011)《混凝土结构设计规范》(GB50010-2010)《建筑施工模板安全技术规程》(JGJ162-2008)《大兴·公园府邸5#楼施工图》二、工程概况大兴·公园府邸5号楼,地下室结构设计为现浇砼框架结构,柱距:7.35(8.4、9.0)×4.05、6.8、8.0、9.0、10.15。南北向跨度为51.4m,东西向跨度为55.5m,层高5.1、5.5m。柱及主、次梁均为钢筋混凝土结构,框架柱截面尺寸为700×700mm;框架梁截面尺寸为400×700mm;板为现浇钢筋混凝土楼板,板厚为120mm。三、施工准备(一)技术准备根据本工程的特点,采用下列脚手架为地下室主体结构支撑及防护设施。(1)地下室主体结构采用满堂式扣件脚手架。(2)地下室主体结构施工时,随着结构工程的施工进度,要求搭设一道水平安全网。第1页共30页第0页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页(二)材料准备1、扣件式钢架管的检查应符合下列规定:①扣件式脚手架用钢管应采用符合现行国家标准《直缝电焊钢管》(GB/T13793-92)或《低压流体输送用焊接钢管》(GB/T3092)中的Q325A级普通钢管,材质性能应符合现行国家标准《碳素钢结构》(GB/T700的规定。②扣件式架用钢管规格为ф48×2.0mm。③扣件及可调托撑螺母应采用可锻铸铁或铸铁制造,其材料机械性能应符合GB9440中KTH330-08及GB11352中ZG270-500的规定。④构配件外观质量要求。1、钢管应无裂纹、凹陷、锈蚀,不得采用接长钢管。2、铸造件表面应光整,不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷,表面粘砂应清除干净。3、冲压件不得有毛刺、裂纹、氧化皮等缺陷。4、各焊缝应饱满,焊药清除干净,不得有未焊透、夹砂、咬肉、裂纹等缺陷。5、构配件防锈漆涂层均匀、牢固。6、主要构、配件上的生产厂标识应清晰。⑤可调底座及可调托撑丝杆与螺母捏合长度不得少于4-5扣,插入立杆内的长度不得小于150mm。2、扣件①扣件应采用可锻铸铁制作的扣件,其质量符合现行国家标准《钢架管脚手架扣件》(GB15831)的规定;第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页②新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时,应按现行国家标准《钢架管脚手架扣件》(GB15831)规定抽样检测;③旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换;④新旧扣件均应进行防锈处理。3、脚手板:竹脚手板采用50mm厚,宽300mm的竹夹板,距板两端80mm处应用镀锌铅丝绑扎牢固,凡腐松、扭曲、斜纹、破裂不得使用。4、安全网:安全网分平网和立网两种,平网采用锦纶材料制成,立网采用密目安全网,安全网出厂前,必须有国家指定的监督检测部门批量验证和检验员检验合格证。安全网在贮运中,必须通风、遮光、隔热,同时要避免化学物品的侵蚀,搬运时禁止使用钩子,已使用过的安全网必须经过检查和试验合格后方可使用,超过使用期限的安全网严禁使用。四、施工技术措施(一)脚手架搭设条件1、脚手架搭设要向作业人员进行详细的技术及安全交底。2、扣件式钢架管、扣件、脚手板、安全网等经检查合格。3、持证上岗搭设人员个体防护充分(已作定期体检、安全帽、防滑鞋等已配备)。4、5级以上大风和雷、雨应停止脚手架作业。(二)脚手架搭设要求1、搭设顺序:满堂脚手架搭设顺序:基底处理---放置纵向扫地杆—-立杆--横向扫地杆—-第一步纵向水平杆—-第一步横向水平杆—-连墙杆—-第二步纵向水平杆—-第二步横向水平杆。第3页共30页第2页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共30页2、搭设脚手架的所需材料进场后,要进行检查验收,合格后,按品种、规格分类堆放整齐平稳。3、脚手架搭设前,工长按搭设方案中有关搭设要求,向架子工人进行书面的安全技术交底。按...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

5楼内脚手架施工方案
