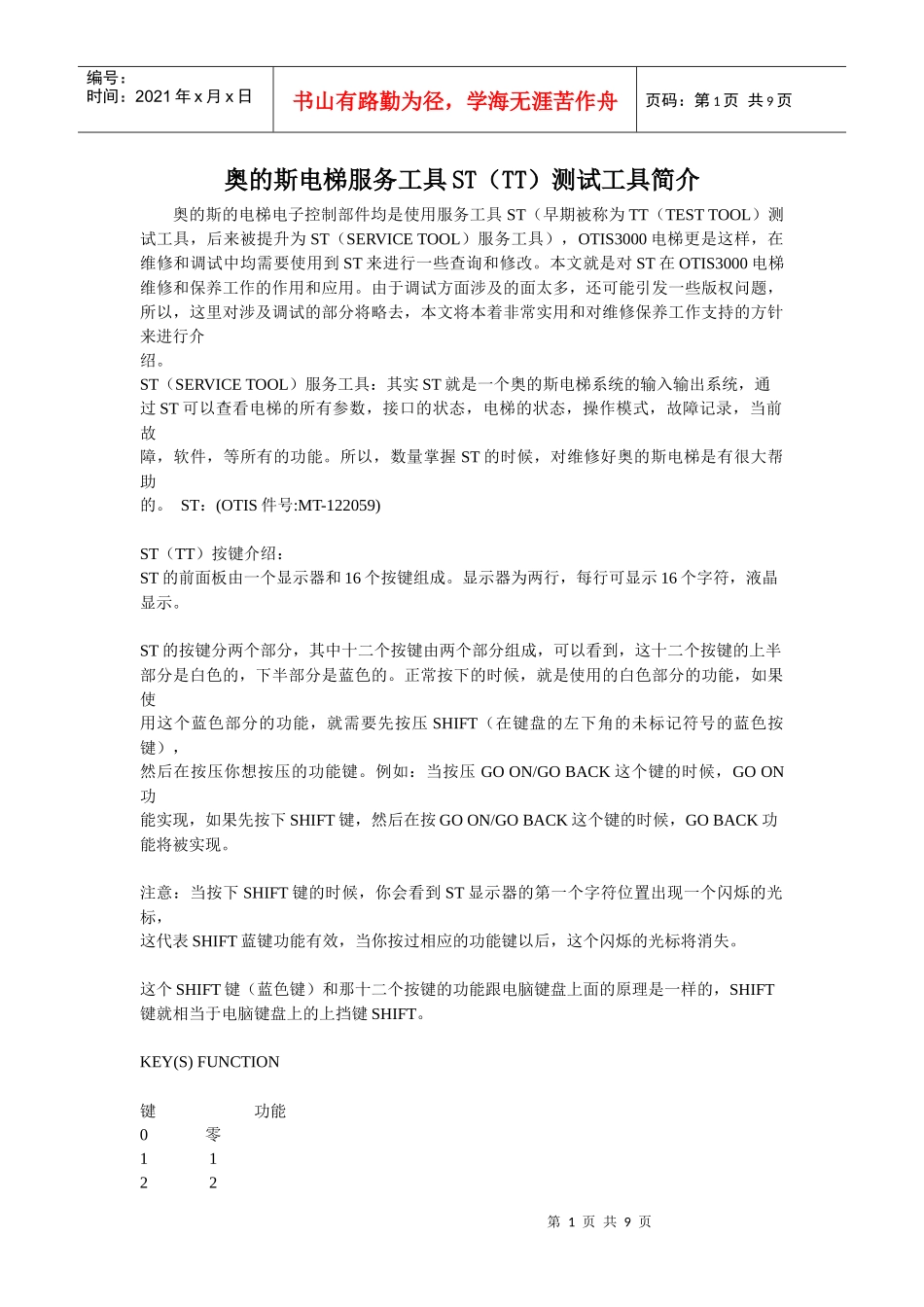

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页奥的斯电梯服务工具ST（TT）测试工具简介奥的斯的电梯电子控制部件均是使用服务工具ST（早期被称为TT（TESTTOOL）测试工具，后来被提升为ST（SERVICETOOL）服务工具），OTIS3000电梯更是这样，在维修和调试中均需要使用到ST来进行一些查询和修改。本文就是对ST在OTIS3000电梯维修和保养工作的作用和应用。由于调试方面涉及的面太多，还可能引发一些版权问题，所以，这里对涉及调试的部分将略去，本文将本着非常实用和对维修保养工作支持的方针来进行介绍。ST（SERVICETOOL）服务工具：其实ST就是一个奥的斯电梯系统的输入输出系统，通过ST可以查看电梯的所有参数，接口的状态，电梯的状态，操作模式，故障记录，当前故障，软件，等所有的功能。所以，数量掌握ST的时候，对维修好奥的斯电梯是有很大帮助的。ST：(OTIS件号:MT-122059)ST（TT）按键介绍：ST的前面板由一个显示器和16个按键组成。显示器为两行，每行可显示16个字符，液晶显示。ST的按键分两个部分，其中十二个按键由两个部分组成，可以看到，这十二个按键的上半部分是白色的，下半部分是蓝色的。正常按下的时候，就是使用的白色部分的功能，如果使用这个蓝色部分的功能，就需要先按压SHIFT（在键盘的左下角的未标记符号的蓝色按键），然后在按压你想按压的功能键。例如：当按压GOON/GOBACK这个键的时候，GOON功能实现，如果先按下SHIFT键，然后在按GOON/GOBACK这个键的时候，GOBACK功能将被实现。注意：当按下SHIFT键的时候，你会看到ST显示器的第一个字符位置出现一个闪烁的光标，这代表SHIFT蓝键功能有效，当你按过相应的功能键以后，这个闪烁的光标将消失。这个SHIFT键（蓝色键）和那十二个按键的功能跟电脑键盘上面的原理是一样的，SHIFT键就相当于电脑键盘上的上挡键SHIFT。KEY(S)FUNCTION键功能0零1122第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3344SHIFT+4十六进制数A55SHIFT+5十六进制数B66SHIFT+6改变已经输入的任何数的符号或十六进制数C77SHIFT+7十六进制数D88SHIFT+8十六进制数E99SHIFT+9十六进制数FCLEAR抹除最后输入的位数(如果输入的有错误)SHIFT+CLEAR输入改变的数值(ST上显示的输入的数值到电梯控制系统内存.这个功能就相当于电脑键盘中的ENTER回车键)SET在功能中的任何位置返回到项目菜单供选择安装和维修功能FUNCTION在系统中的任何位置返回到安装和维修功能菜单供选择系统MODULE在服务工具软件的任何地方返回到服务工具主菜单.GOON(>)向前转换显示GOBACK(<)向后转换显示连接ST到OVF20：在OVF20的MCBII板上有标准的连接接口，将ST直接插入就可以了。ST使用：将ST插入OVF20以后，首先ST的显示器将显示：SELFTEST–OK-MECS-MODE的字样，这里的意思是：ST自检通过，当前连接的是模块化电梯控制系统模式，这样的显示是正常的，如果出现其它的字样，请将ST拔下，然后重新插入在实验，如果问题还不能解决，那么一般是ST或者电梯部件出现了故障。当出现上面的自检通过以后，就可以使用M键来进行ST的功能中了。按一下ST上的M键：将显示下面的内容：MCBII–Menu>Monitor=1Test=2的字样，这里，需要了解的是，M键的意思可以理解为进入功能模块的意思，这里按下M键显示出来的这些内容一共显示了两行，实际还不止这些，这个时候，可以使用按压GOON键来翻页，查看显示不出来的内容。所以我们先不去显示，先按GOON键来翻页，这个时候我们会多看到Setup=3Calibr=4这两项内容。大家可以尝试继续在按GOON键，如果没有了内容，就会回到第一页，如果有更多的内容，就会继续显示出来。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页这里介绍下上面显示出来的菜单的内容：MCBII–Menu>MCBII菜单Monitor=1监控功能，这里看到=1，代表的意思是，按1键可以进入监控功能Test=2按压2键，进入测试功能Setup=3按压3键，进入参数设置功能（调试功能）Calibr=4按压4键，进入自学习功能上面的部分就是OVF20的主菜单的内容了，但由于奥的斯电梯...
