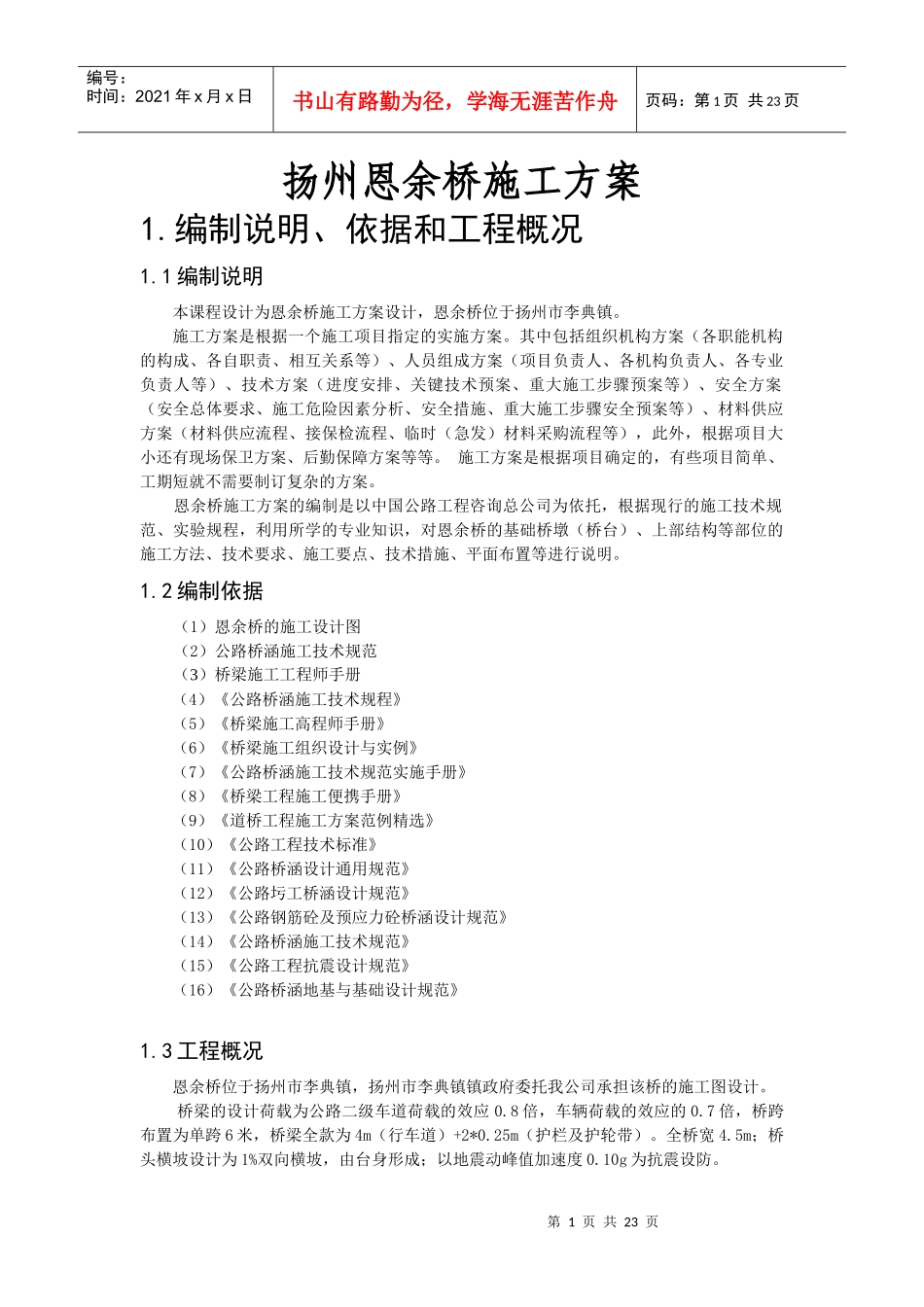

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页扬州恩余桥施工方案1.编制说明、依据和工程概况1.1编制说明本课程设计为恩余桥施工方案设计，恩余桥位于扬州市李典镇。施工方案是根据一个施工项目指定的实施方案。其中包括组织机构方案（各职能机构的构成、各自职责、相互关系等）、人员组成方案（项目负责人、各机构负责人、各专业负责人等）、技术方案（进度安排、关键技术预案、重大施工步骤预案等）、安全方案（安全总体要求、施工危险因素分析、安全措施、重大施工步骤安全预案等）、材料供应方案（材料供应流程、接保检流程、临时（急发）材料采购流程等），此外，根据项目大小还有现场保卫方案、后勤保障方案等等。施工方案是根据项目确定的，有些项目简单、工期短就不需要制订复杂的方案。恩余桥施工方案的编制是以中国公路工程咨询总公司为依托，根据现行的施工技术规范、实验规程，利用所学的专业知识，对恩余桥的基础桥墩（桥台）、上部结构等部位的施工方法、技术要求、施工要点、技术措施、平面布置等进行说明。1.2编制依据（1）恩余桥的施工设计图（2）公路桥涵施工技术规范（3）桥梁施工工程师手册（4）《公路桥涵施工技术规程》（5）《桥梁施工高程师手册》（6）《桥梁施工组织设计与实例》（7）《公路桥涵施工技术规范实施手册》（8）《桥梁工程施工便携手册》（9）《道桥工程施工方案范例精选》（10）《公路工程技术标准》（11）《公路桥涵设计通用规范》（12）《公路圬工桥涵设计规范》（13）《公路钢筋砼及预应力砼桥涵设计规范》（14）《公路桥涵施工技术规范》（15）《公路工程抗震设计规范》（16）《公路桥涵地基与基础设计规范》1.3工程概况恩余桥位于扬州市李典镇，扬州市李典镇镇政府委托我公司承担该桥的施工图设计。桥梁的设计荷载为公路二级车道荷载的效应0.8倍，车辆荷载的效应的0.7倍，桥跨布置为单跨6米，桥梁全款为4m（行车道）+2*0.25m（护栏及护轮带）。全桥宽4.5m；桥头横坡设计为1%双向横坡，由台身形成；以地震动峰值加速度0.10g为抗震设防。第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页2.施工准备2．1人员准备工种数量工种数量电工电焊工钢筋工机动车司机混凝土机械维修工工机械操作工搅拌机操作工井架司机卷扬机司机抹灰工木工普通工土方机械司机气焊工2．2材料准备名称等级/型号位置混凝土C30现浇板、护栏、栏杆基座、台帽、背墙混凝土C15基础钢筋d≤12mmR235箍筋d≥12mmHRB335现浇板、台帽浆砌片石M15台身、侧墙片石软弱地基处理油毛毡支座（压实后的厚度为1cm）支座简易伸缩缝（1cm后沥青侵木质纤维板）伸缩缝松木桩d≥15cm2.3施工机械准备机械名称规格型号数量发电机75KV2台装载机2台挖掘机2台吊车QY-162台震动机械1台打桩机1台混凝土拌和机JS-3503台打夯机1台切割机1台第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页电焊机BX—3001台井点降水设备1台2．4现场准备施工现场位于扬州市李典镇，离城镇中心不远，施工便道——由于线路比较长，涵洞分布比较分散，根据现场实际情况，充分利用路基施工便道作为材料、机械进场及施工道路；施工用电——由于混凝土工程量比较大，故设置一台200KVA变压器，由于线路比较长，其他涵洞分布分散，采用发电机发电以满足搅拌机等施工用电和生活用电的需求；施工用水——采用地表水或水车拉水，现场设置蓄水池，施工用水必须经化验合格后方可使用施工平面布置根据现场地形情况，在涵洞旁设立生产、生活营区。在施工开始前半个月应提前利用挖掘机等机械将施工现场的场地平整好，至此，施工现场的“三通一平”就实现了。3.主要施工工艺、施工方法3.1地基处理与基础工程3.1.1地基处理基础是桥梁和地基之间的连接体。基础把桥梁竖向体系传来的荷载传给地基。从平面上可见，竖向结构体系将荷载集中于点，或分布成线形，但作为最终支承机构的地基，提供的是一种分布的承载能力。如果地基的承载能力足够，则基础的分布方式可与竖向结构的分布方式相同。但有时由...
