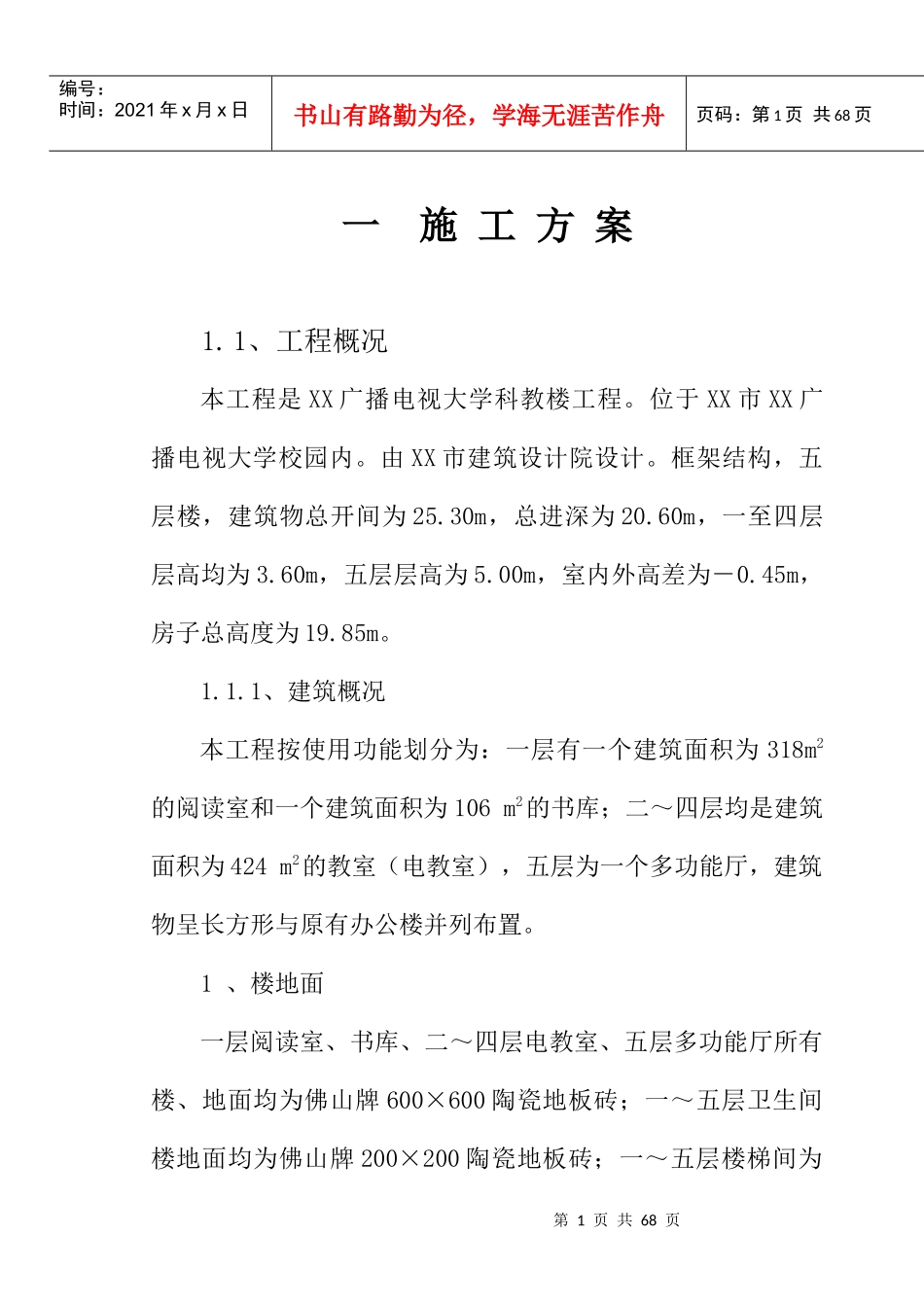

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页一施工方案1.1、工程概况本工程是XX广播电视大学科教楼工程。位于XX市XX广播电视大学校园内。由XX市建筑设计院设计。框架结构，五层楼，建筑物总开间为25.30m，总进深为20.60m，一至四层层高均为3.60m，五层层高为5.00m，室内外高差为－0.45m，房子总高度为19.85m。1.1.1、建筑概况本工程按使用功能划分为：一层有一个建筑面积为318m2的阅读室和一个建筑面积为106m2的书库；二～四层均是建筑面积为424m2的教室（电教室），五层为一个多功能厅，建筑物呈长方形与原有办公楼并列布置。1、楼地面一层阅读室、书库、二～四层电教室、五层多功能厅所有楼、地面均为佛山牌600×600陶瓷地板砖；一～五层卫生间楼地面均为佛山牌200×200陶瓷地板砖；一～五层楼梯间为第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页1：2水泥砂浆抹面，具体施工方法见设计要求98ZJ001-楼1/14。2、内墙面除卫生间内墙设计为200×300内墙面砖外，其余所有内墙面均按照XX市建筑设计院设计的XX广播电视大学科教楼工程的室内装修表中规定，具体做法见中南标准图集98ZJ001-内墙4/30，其施工操作程序为：①15厚1：1：6水泥石灰砂浆抹底层，②面层为5厚1：0.5：3水泥石灰砂浆抹面，总抹灰厚度为20mm，分两遍抹灰；③面层再按设计要求做两遍904仿瓷涂料。3、天棚面所有天棚面均按照XX市建筑设计院设计的XX广播电视大学科教楼工程的室内装修表中规定，具体做法见中南标准图集98ZJ001-4/30，其施工操作程序为：①15厚1：1：6水泥石灰砂浆抹天棚底层，②天棚面层为5厚1：0.5：3水泥石灰砂浆抹面，总抹灰厚度为20mm，分两遍抹灰成活；③天棚面层再按设计要求做两遍904仿瓷涂料。第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页4、外墙面外墙面装饰为佛山牌60×240全瓷外墙砖，具体做法见中南标准图集98ZJ001-外墙12/43，其施工操作程序为：①15厚1：3的水泥砂浆打底；②刷素水泥浆一遍；③4-5厚1：1水泥砂浆加水重20%107胶镶贴60×240全瓷外墙砖；④1：1水泥砂浆擦缝。5、屋面工程本工程屋面设计为中南标98ZJ001的屋12/81，其施工操作方法为：①钢筋砼屋面板，表面清扫干净；②100厚水泥膨胀珍珠岩块保温层；③20厚（最薄处）1：8水泥膨胀珍珠岩找3%坡;④20厚1：2.5水泥砂浆找平层;⑤刷基层处理剂一遍；⑥2厚聚氨酯防水涂料；⑦M2.5砂浆砌120×120砖三皮，双向中距500，高180的砖墩，端部砌铺240×120砖三皮；⑧35厚490×490，C20预制钢筋混凝土板，（φ4钢筋双向中距150）；⑨1：2水泥砂浆填缝。6、门窗工程本工程所有设计门为胶合板门，详见89ZJ681-GJM323-第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页a、89ZJ681-GJM317-a（b），外刷一底二度调和漆；窗户设计为90系列推拉窗，材质为“振升”品牌铝合金型材，壁厚为1mm，玻璃为5mm厚白色玻璃，除楼梯间和卫生间外，其余所有铝合金窗均全部带不锈钢窗纱。1.1.2、结构概况本工程抗震是按七度抗震裂度设防设计的。1、基础工程本工程基础设计为钢筋砼独立柱基，共有15个C20钢筋砼独立柱基，其中ZJ-1为6个、ZJ-2为6个、ZJ-3为2个、Za为1个；所有柱基开挖深度为－1.95m。2、主体工程本工程为框架结构，由钢筋砼基础、柱子、梁、板承重，±0.000以下的基础设计C20砼独立柱基、基础梁、柱子，其±0.000以下砖砌体设计为MU10粘土机制砖，M10水泥砂浆砌筑；±0.000以上砖墙体为MU10粘土机制砖M10混合砂浆砌筑；一～四层的结构为C20现浇钢筋砼框架柱、梁，板为预应力空心板，屋顶结构为C20现浇钢筋砼框架及有梁板，其屋面现浇第5页共68页第4页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共68页板为抗渗砼，按结构施工说明的第10条规定：现浇屋面板中掺水泥用量的2%的BY2防渗抗裂剂。1.1.3、安装部分1、给排水、消防部分本工程室内给水系统采用铝塑管，给水立管为DN40，室外埋地给水管设计为镀锌钢管；排...
