弱电系统设计方案VIP免费

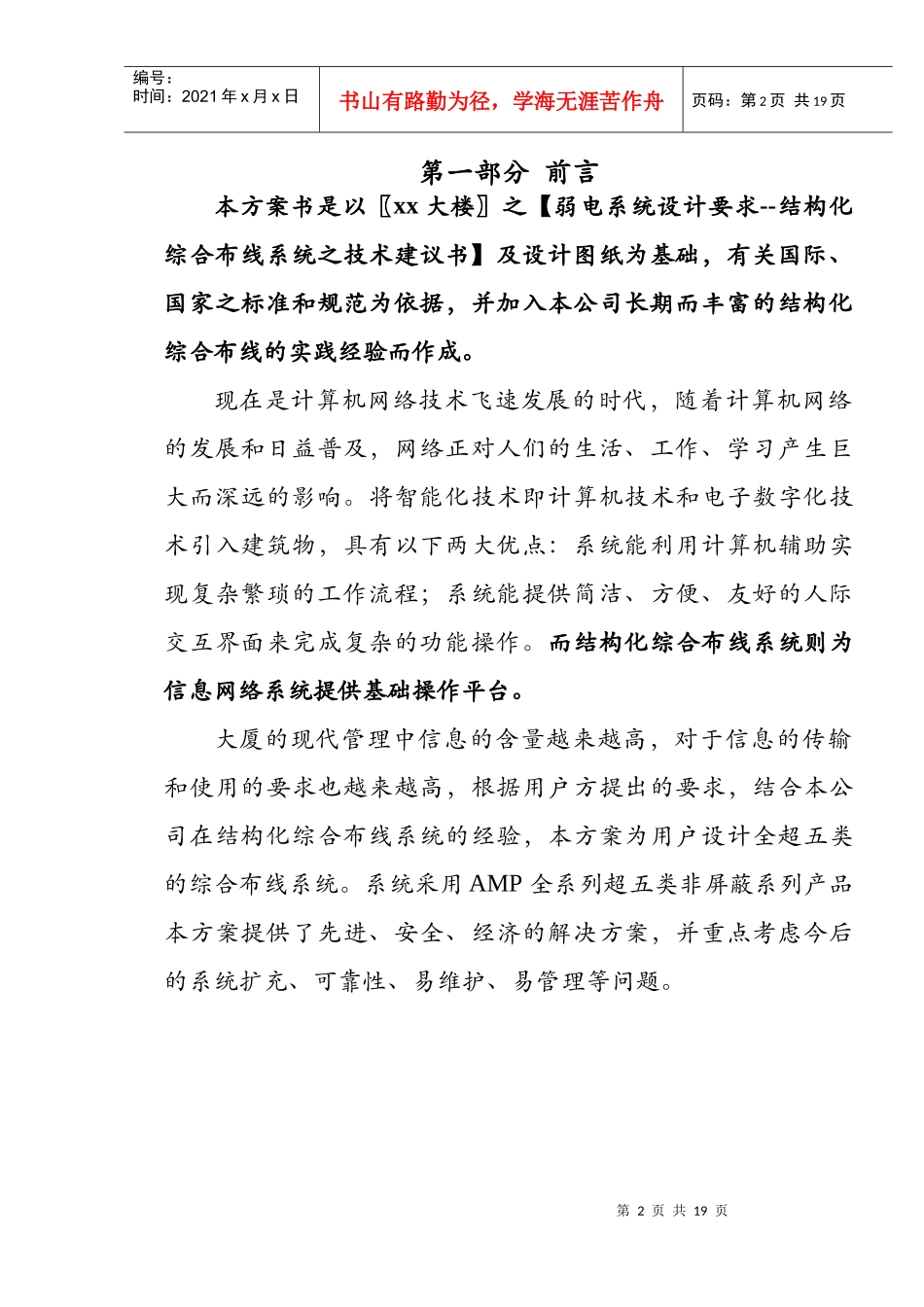

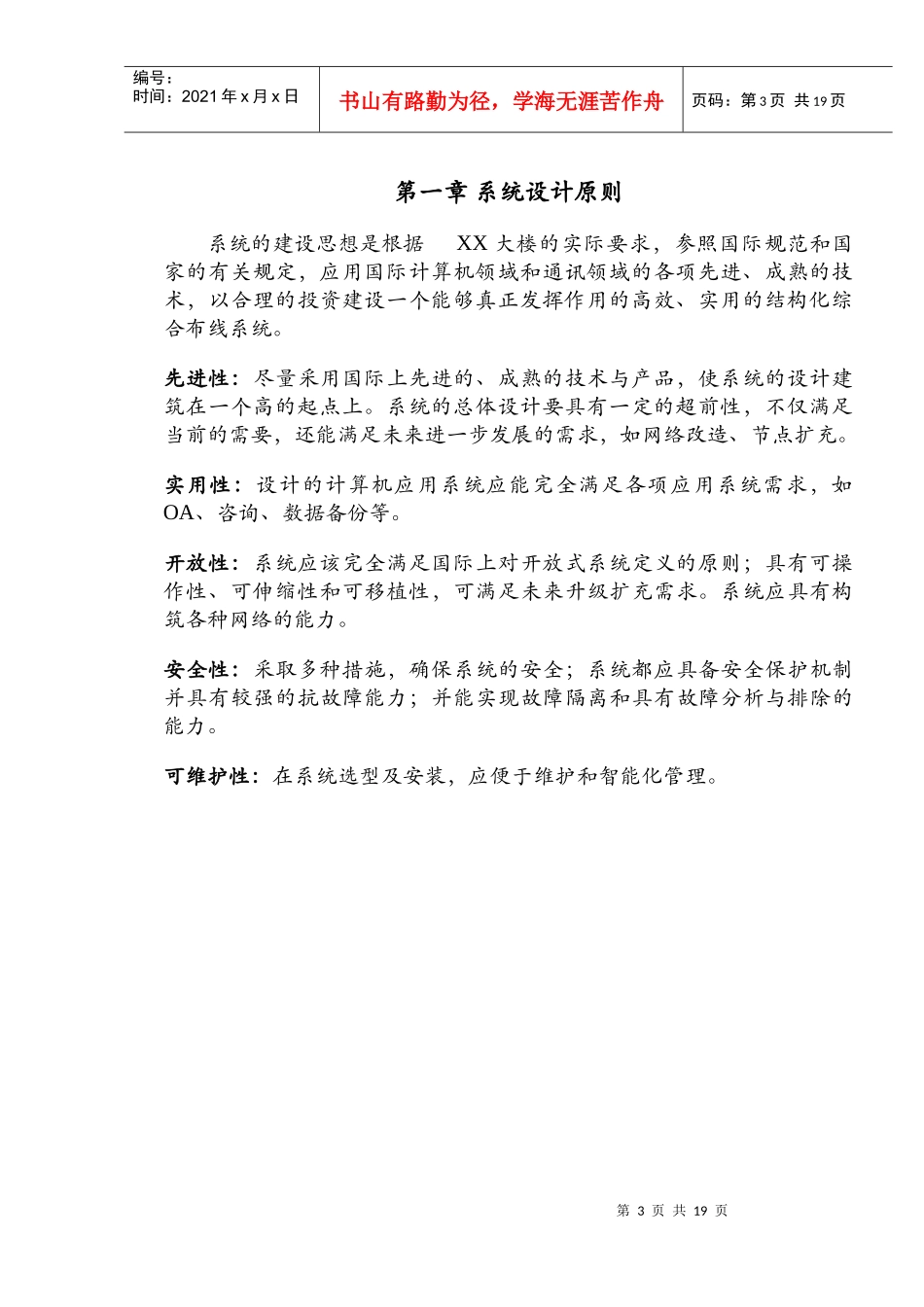

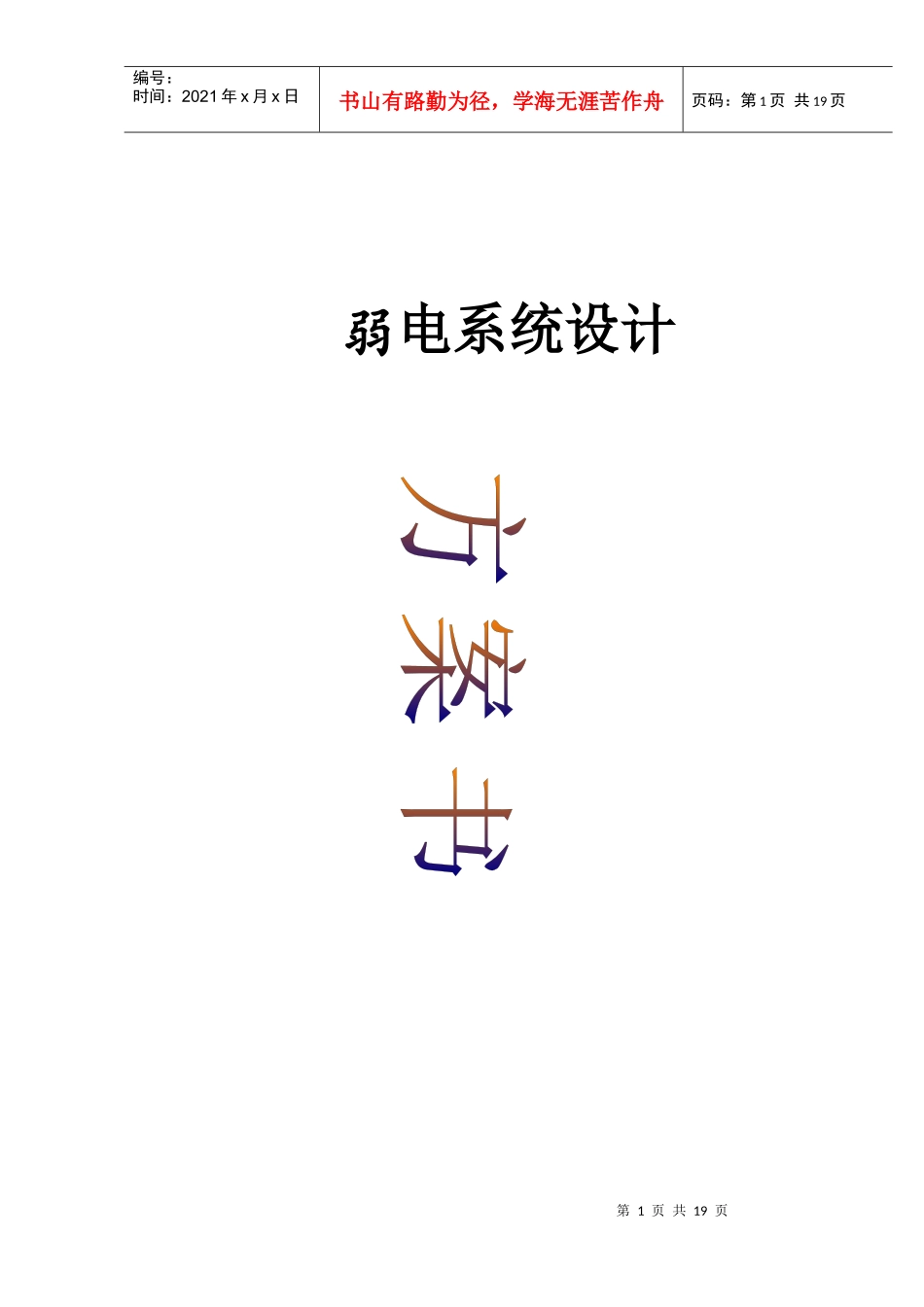

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页弱电系统设计第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页第一部分前言本方案书是以〖xx大楼〗之【弱电系统设计要求--结构化综合布线系统之技术建议书】及设计图纸为基础，有关国际、国家之标准和规范为依据，并加入本公司长期而丰富的结构化综合布线的实践经验而作成。现在是计算机网络技术飞速发展的时代，随着计算机网络的发展和日益普及，网络正对人们的生活、工作、学习产生巨大而深远的影响。将智能化技术即计算机技术和电子数字化技术引入建筑物，具有以下两大优点：系统能利用计算机辅助实现复杂繁琐的工作流程；系统能提供简洁、方便、友好的人际交互界面来完成复杂的功能操作。而结构化综合布线系统则为信息网络系统提供基础操作平台。大厦的现代管理中信息的含量越来越高，对于信息的传输和使用的要求也越来越高，根据用户方提出的要求，结合本公司在结构化综合布线系统的经验，本方案为用户设计全超五类的综合布线系统。系统采用AMP全系列超五类非屏蔽系列产品本方案提供了先进、安全、经济的解决方案，并重点考虑今后的系统扩充、可靠性、易维护、易管理等问题。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页第一章系统设计原则系统的建设思想是根据XX大楼的实际要求，参照国际规范和国家的有关规定，应用国际计算机领域和通讯领域的各项先进、成熟的技术，以合理的投资建设一个能够真正发挥作用的高效、实用的结构化综合布线系统。先进性：尽量采用国际上先进的、成熟的技术与产品，使系统的设计建筑在一个高的起点上。系统的总体设计要具有一定的超前性，不仅满足当前的需要，还能满足未来进一步发展的需求，如网络改造、节点扩充。实用性：设计的计算机应用系统应能完全满足各项应用系统需求，如OA、咨询、数据备份等。开放性：系统应该完全满足国际上对开放式系统定义的原则；具有可操作性、可伸缩性和可移植性，可满足未来升级扩充需求。系统应具有构筑各种网络的能力。安全性：采取多种措施，确保系统的安全；系统都应具备安全保护机制并具有较强的抗故障能力；并能实现故障隔离和具有故障分析与排除的能力。可维护性：在系统选型及安装，应便于维护和智能化管理。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页第二章结构化综合布线系统介绍一、系统目标计算机网络系统是整个智能系统的重要设施之一。构成智能系统所有独立的或相互交叉的子系统均需构筑在计算机网络及通信平台上。因为计算机网络所发生的故障70%来自于物理层，也就是布线系统。因此采用结构化布线系统来布线变得非常重要。结构化布线系统综合各个系统统一布线，可提高全系统的性能价格比，减少二次布线，大大减少维护管理人员的数量及费用,可根据最终用户的不同需求进行随时的改变和调整。结构化综合布线系统通过对建筑物的四个基本要素，即结构、系统、服务、管理以及它们之间的关联的最优化考虑，提供一个高效率和促进经济效益舒适便利的环境。通过一套完整的开放式配线系统，采用光纤及高品质的双绞线来传送语音、数据、图像信号，传送高速数据、高精度图片,符合FDDI、ISDN的传输和系统标准。结构化综合布线系统具有开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何移动，布线系统不须任何改变。设计思路简洁，施工简单，施工费用降低。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页二、布线系统简介2.1系统组成2.2工作区子系统(WORKAREA)工作区子系统由终端设备连接到信息插座的连线和信息插座组成，它包括连接器和适配器。为用户提供一个符合国际标准又可满足高速数据传输的标准的标准信息出口，可以选用单孔和双孔面板。它由终端设备连接到信息插座的连线和连接器组成。2.3水平布线子系统(HORIZONTAL)第6页共19页第5页共19页90米编号：时间：2021年x月x日书山有路勤为径...
