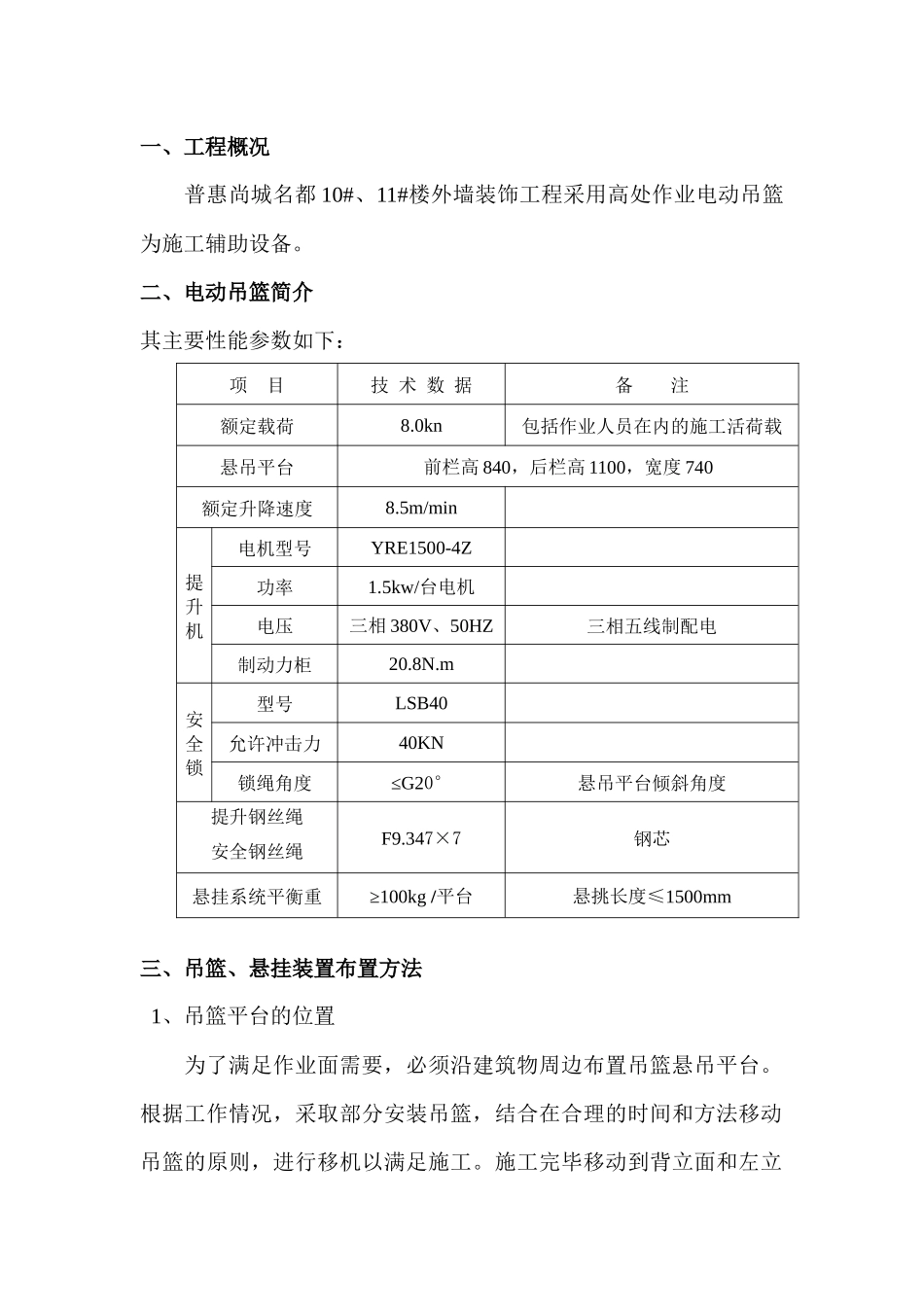

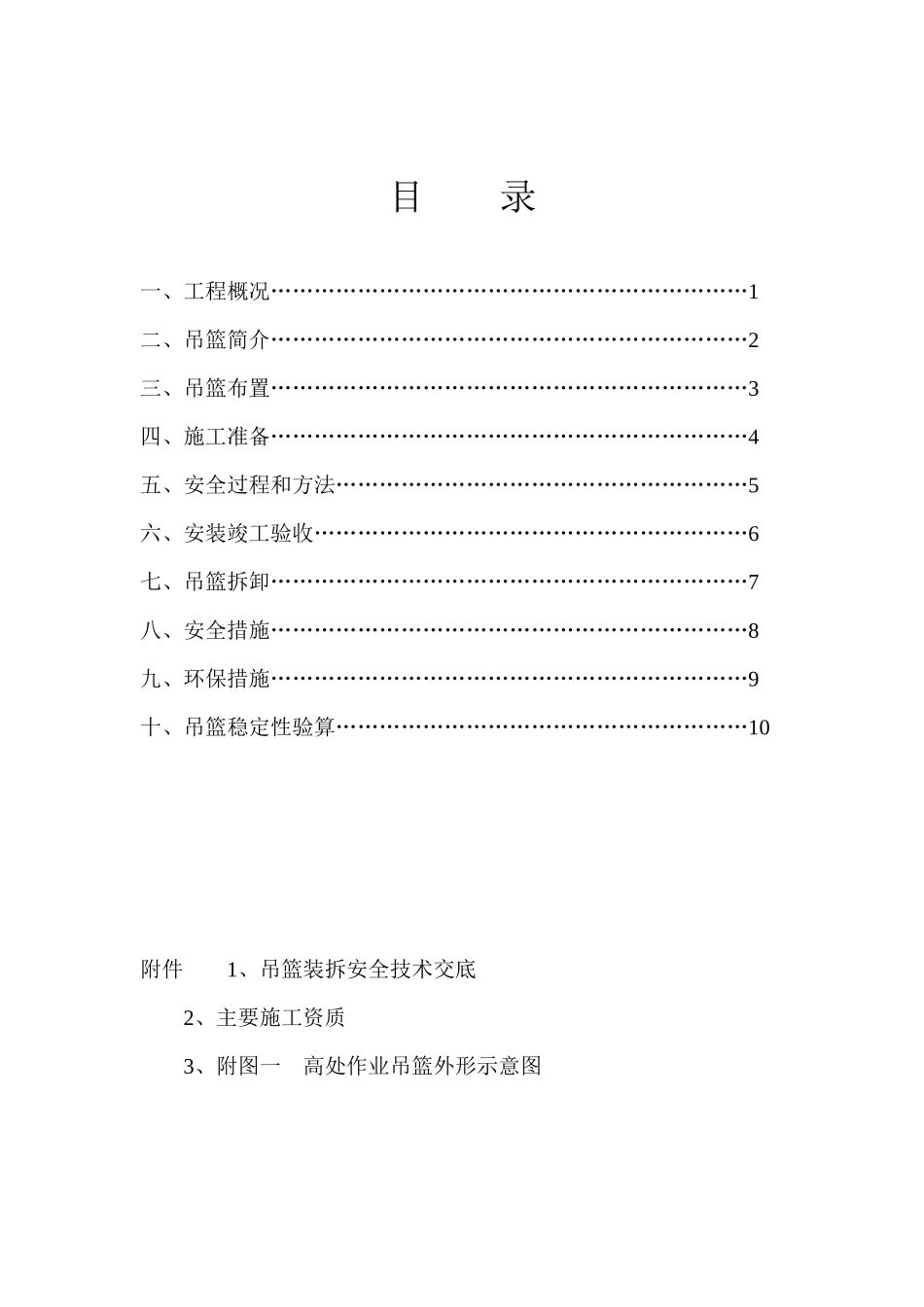

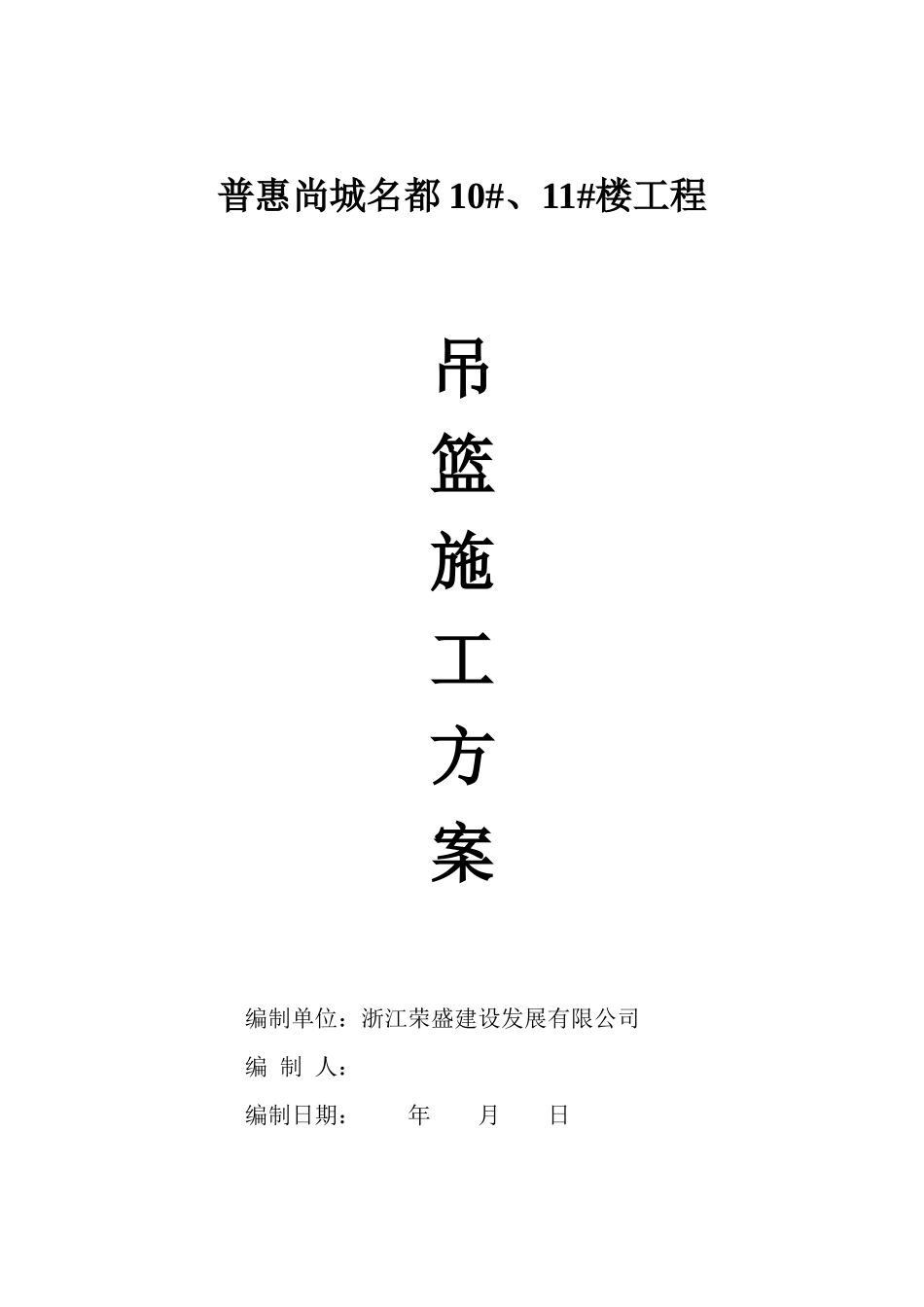

普惠尚城名都10#、11#楼工程吊篮施工方案编制单位：浙江荣盛建设发展有限公司编制人：编制日期：年月日目录一、工程概况…………………………………………………………1二、吊篮简介…………………………………………………………2三、吊篮布置…………………………………………………………3四、施工准备…………………………………………………………4五、安全过程和方法…………………………………………………5六、安装竣工验收……………………………………………………6七、吊篮拆卸…………………………………………………………7八、安全措施…………………………………………………………8九、环保措施…………………………………………………………9十、吊篮稳定性验算…………………………………………………10附件1、吊篮装拆安全技术交底2、主要施工资质3、附图一高处作业吊篮外形示意图一、工程概况普惠尚城名都10#、11#楼外墙装饰工程采用高处作业电动吊篮为施工辅助设备。二、电动吊篮简介其主要性能参数如下：项目技术数据备注额定载荷8.0kn包括作业人员在内的施工活荷载悬吊平台前栏高840，后栏高1100，宽度740额定升降速度8.5m/min提升机电机型号YRE1500-4Z功率1.5kw/台电机电压三相380V、50HZ三相五线制配电制动力柜20.8N.m安全锁型号LSB40允许冲击力40KN锁绳角度≤G20°悬吊平台倾斜角度提升钢丝绳安全钢丝绳F9.347×7钢芯悬挂系统平衡重≥100kg/平台悬挑长度≤1500mm三、吊篮、悬挂装置布置方法1、吊篮平台的位置为了满足作业面需要，必须沿建筑物周边布置吊篮悬吊平台。根据工作情况，采取部分安装吊篮，结合在合理的时间和方法移动吊篮的原则，进行移机以满足施工。施工完毕移动到背立面和左立面，完成全部外立面施工。吊篮的间隔距离和有直角相交部分，安装吊篮应考虑吊篮运行时互相不得发生干涉，相互配合的吊篮平台的长度尺寸应视具体部位需要及项目要求而定，以充分满足施工作业面需要及保证施工人员安全为原则。吊篮的数量原则上以前段所述为参考，因可能发生干涉，在满足施工作业面需要及保证施工人员安全的前提下，根据现场情况最后确定吊篮的数量。2、吊篮悬吊平台内侧与墙面的正常间隙为150～330mm，在挑板位置若已装吊篮不能完成满足作业面要求，则在能利用吊篮进行施工的部分施工完毕后，移动该吊篮达到满足作业面要求。3、悬挂装置吊篮平台在外立面轴线上的布置对应到屋面的位置就是悬挂装置的安装位置。吊篮作业高度=有某级吊篮安装平面的基本级挑梁安装屋面的标高差值：米：配用钢丝绳的最小长度=吊篮作业高度+女儿墙高度+2米。屋面有高差有花絮部分需改变挑梁安装位置或用钢管搭设支秉架，由租用方搭设，搭架要求：架子能承压、抗拉、抗剪；立杆垂直度控制在1/400、横杆水平高差<50mm、平直偏差不大于20mm,采用承重钢管和标准扣件，直接承力处用双扣件，以策安全。四、施工准备1、人员组织吊篮装拆管理组织构架如网络所示：总负责人各级人员的职能明确如下:总负责人负责吊篮施工全过程的总体策划、组织、协调和监督。技术内业负责施工方案的编制、报审等技术工作，解决施工中技术问题。吊篮管理员负责吊篮现场安装拆卸和维护保养作业的施工管理。负责控制吊篮安装过程的质量以符合规定要求，同时按谁施工负责的原则保证安全生产。另外，现场管理员负责与项目部进行协调和沟通，以满足施工需要和项目部的要求。吊篮管理员技术内业安全员吊篮班班长安装人员维护人员安全员负责对吊篮施工过程的质量和安全进行监督管理和安全检查。吊篮班班长负责组织安装人员按施工方案进行吊篮安装拆卸，严格执行操作规程，保证工作质量和生产安全。吊篮维护人员负责进行吊篮使用的日常维修保养和检查。2、材料组织（1）按照项目部要求，按时组织吊篮材料入场。（2）安装前，项目部组织对吊篮和各个零部件进行检查验收，不合格者不得使用。3、吊篮管理人员向作业人员进行交底，交底内容包括吊篮安装技术及质量要求和安全操作规程及注意事项。五、安装过程和方法1、屋顶结构的搭设当屋顶女儿墙高度在1.6m以下时，按附图一.1布置吊篮悬挂装置。具体的做法是：...
