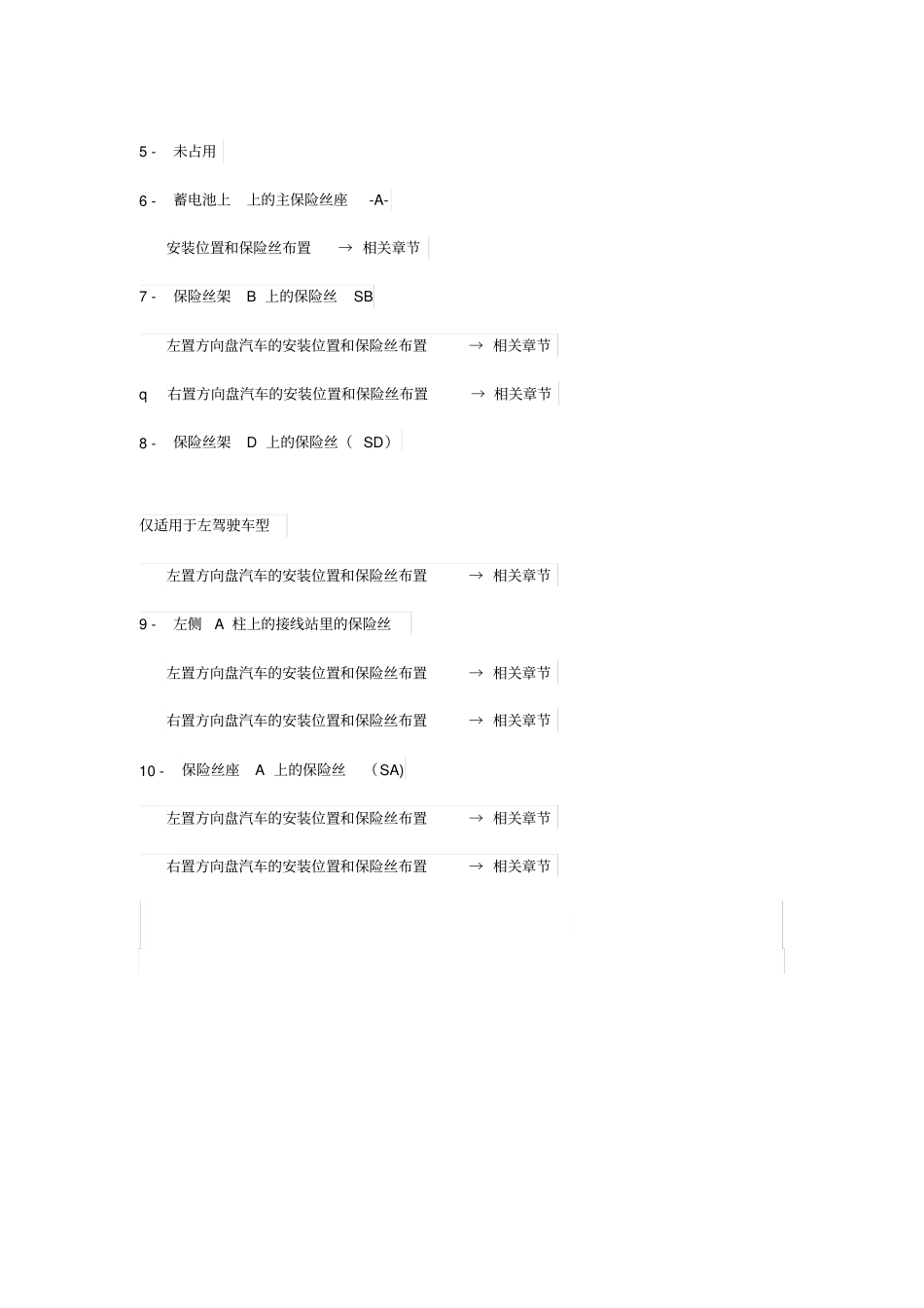

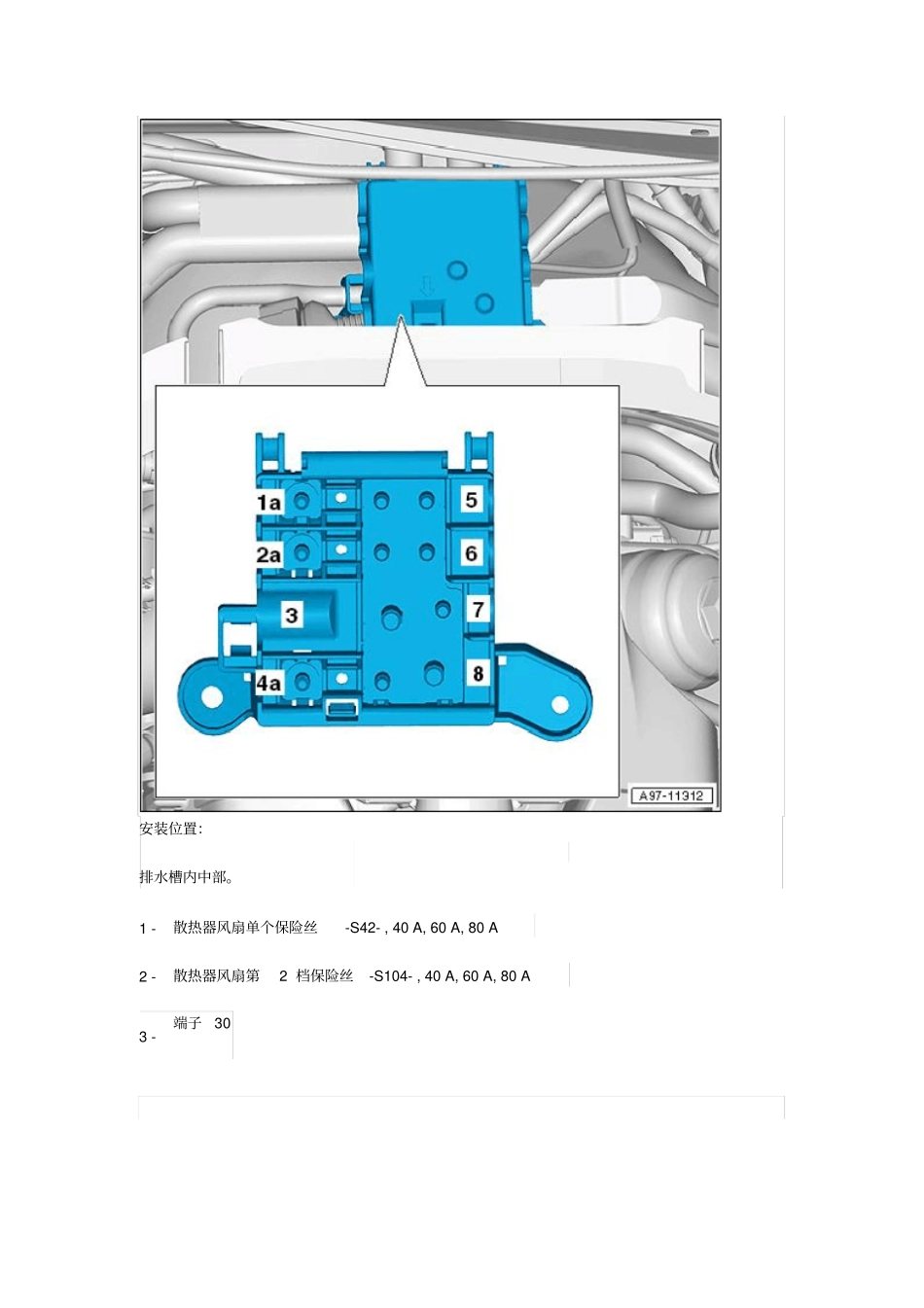

奥迪A6LC7保险位置及功能保险丝总图1-右侧A柱上的接线站里的保险丝仅适用于右驾驶车型安装位置和保险丝布置→相关章节2-保险丝座C上的保险丝（SC）左置方向盘汽车的安装位置和保险丝布置→相关章节右置方向盘汽车的安装位置和保险丝布置→相关章节3-端子Kl.30的导线分配器-TV2-排水槽内中部安装位置和保险丝布置→相关章节4-保险丝座F上的保险丝（SF）安装位置和保险丝布置→相关章节5-未占用6-蓄电池上上的主保险丝座-A-安装位置和保险丝布置→相关章节7-保险丝架B上的保险丝SB左置方向盘汽车的安装位置和保险丝布置→相关章节q右置方向盘汽车的安装位置和保险丝布置→相关章节8-保险丝架D上的保险丝（SD）仅适用于左驾驶车型左置方向盘汽车的安装位置和保险丝布置→相关章节9-左侧A柱上的接线站里的保险丝左置方向盘汽车的安装位置和保险丝布置→相关章节右置方向盘汽车的安装位置和保险丝布置→相关章节10-保险丝座A上的保险丝（SA)左置方向盘汽车的安装位置和保险丝布置→相关章节右置方向盘汽车的安装位置和保险丝布置→相关章节安装位置：排水槽内中部。1-散热器风扇单个保险丝-S42-,40A,60A,80A2-散热器风扇第2档保险丝-S104-,40A,60A,80A3-端子30左侧A柱上的接线站里的保险丝，左驾驶车辆安装位置：在A柱下部左侧。F-驾驶员座椅调节装置的热敏保险丝1-S44-，15AG-副驾驶员座椅调整装置的热敏保险丝1-S46-，15A安装位置：行李箱内右后。保险丝颜色40A-桔黄色30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7,5A-棕色5A-米色A-46芯插头连接-T46b-，黑色，CAN分离插头G-未占用H-后盖窗开锁保险丝-S195-1A（仅在Avant旅行车上）I-热敏保险丝1-S361-，20A只在中国车型上I-热敏保险丝2-S362-，20A只在中国车型上ST1-保险丝座ST1，黑色保险丝布置，左置和右置方向盘→相关章节ST2-保险丝座ST2（红色），左驾驶车辆保险丝布置→相关章节ST2-保险丝座ST2，红色，右驾驶车辆保险丝布置→相关章节ST3-保险丝座ST3，棕色，左驾驶车辆保险丝布置→相关章节ST3-保险丝座ST3，黑色，右驾驶车辆保险丝布置→相关章节ST4-保险丝座ST4，绿色，左驾驶车辆保险丝布置→相关章节ST4-保险丝座ST4，棕色，右驾驶车辆保险丝布置→相关章节ST5-保险丝座ST5，黑色保险丝布置，左置和右置方向盘→相关章节保险丝座ST1上的保险丝布置，黑色，左、右驾驶车辆编号电路图中的名称额定值功能/部件端子1-保险丝架F上的保险丝1-SF1-15A25A1)-拖车识别装置控制器-J345-带插座的逆变器，12V-230V-U13-1)302-保险丝架F上的保险丝2-SF2-20A10A1)-拖车识别装置控制器-J345-带加热和冷却元件的饮料罐托架-Z105-1)303-保险丝架F上的保险丝3-SF3-20A5A1)-拖车识别装置控制器-J345-左侧后座按摩功能按钮-E409-1）右侧后座按摩功能按钮-E410-1)304-保险丝架F上的保险丝4-SF4-30A-机电式驻车制动器控制器-J540-305-保险丝架F上的保险丝5-SF5-30A-机电式驻车制动器控制器-J540-306-保险丝架F上的保险丝6-SF6-30A-副驾驶员侧车门控制器-J387-307-保险丝架F上的保险丝7-SF7-30A-舒适/便捷功能系统中央控制器-J393-308-保险丝架F上的保险丝8-SF8-20A-舒适/便捷功能系统中央控制器-J393-309-保险丝架F上的保险丝9-SF9-15A-右前座椅通风控制器-J799-3010-保险丝架F上的保险丝10-SF10-5A-12芯插头连接-T12o-特殊功能连接部位3011-保险丝架F上的保险丝11-SF11-30A-后部空调器操作和显示单元-E265-座椅加热控制单元-J882-3012-未占用-保险丝座ST2上的保险丝布置，红色，左驾驶车辆编号电路图中的名称额定值功能/部件端子1-保险丝架F上的保险丝1-SF1-25A-左前座椅安全带拉紧器控制器-J854-152-保险丝架F上的保险丝2-SF2-25A-右前座椅安全带拉紧器控制器-J855-153-保险丝架F上的保险丝3-SF3-20A-点烟器-U1-12V插座-U5-带插座的逆变器，12V-230V-U13-874-保险丝架F上的保险丝4-SF4-20A-后部点烟器-U9-12V插座2-U18-12V插座3-U19-12V插座4-U20-875-保险丝架F上的保险丝5-SF5-5A-机电式驻车制动器按钮-E538-306-保险丝架F上的保险丝6-SF6-15A-水平高度调节系统控制器-J197-307-保险丝架F上的保险丝7-SF7-30A-右后车门控制器-J389-308-保险丝...
