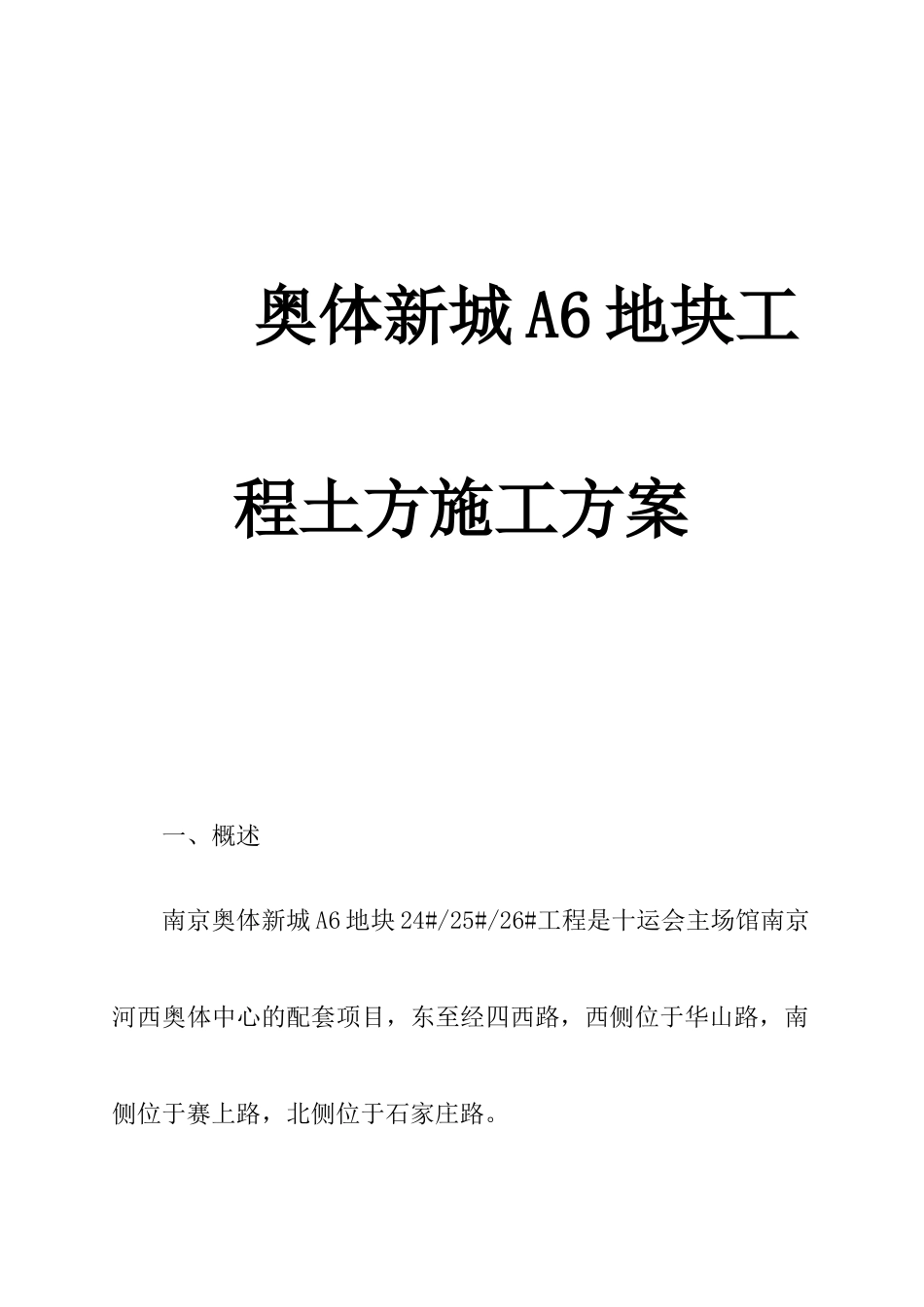

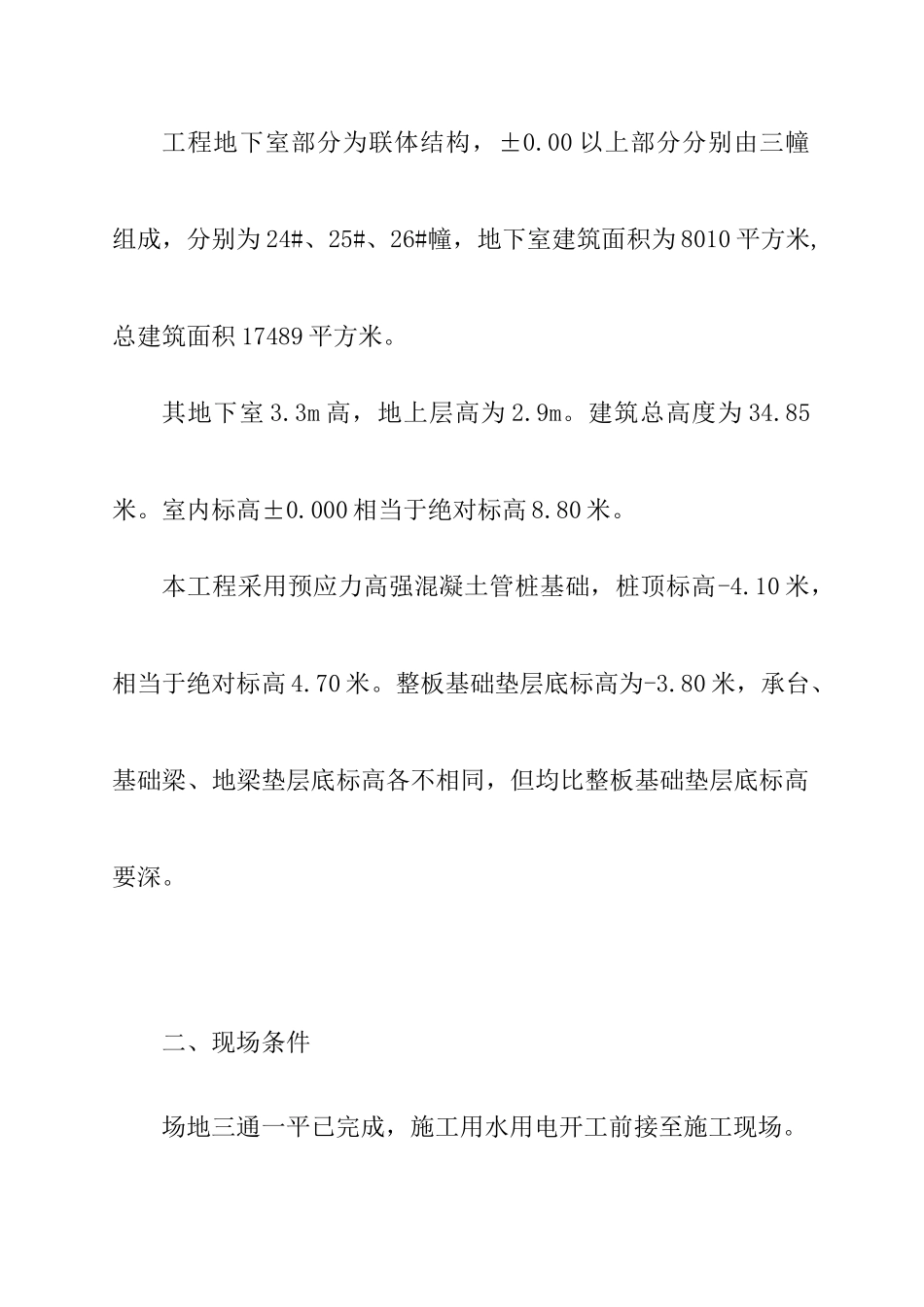

奥体新城A6地块工程土方施工方案一、概述南京奥体新城A6地块24#/25#/26#工程是十运会主场馆南京河西奥体中心的配套项目，东至经四西路，西侧位于华山路，南侧位于赛上路，北侧位于石家庄路。工程地下室部分为联体结构，±0.00以上部分分别由三幢组成，分别为24#、25#、26#幢，地下室建筑面积为8010平方米,总建筑面积17489平方米。其地下室3.3m高，地上层高为2.9m。建筑总高度为34.85米。室内标高±0.000相当于绝对标高8.80米。本工程采用预应力高强混凝土管桩基础，桩顶标高-4.10米，相当于绝对标高4.70米。整板基础垫层底标高为-3.80米，承台、基础梁、地梁垫层底标高各不相同，但均比整板基础垫层底标高要深。二、现场条件场地三通一平已完成，施工用水用电开工前接至施工现场。三、土方开挖施工方案（一）、测放1、引测平面控制网按照施工图纸和建设单位提供平面坐标控制点，确定个建筑物平面控制点，建立首级方格控制网。并以此设立控制桩或在现有建筑物上设置控制点。2、平面及标高控制在首级方格控制网的基础上测放出建筑物各轴线。在中心轴线的交点上架设经纬仪，分别测放出各墙、柱位置线。将各轴线引出施工范围外，用80×80木方打入地下，上部钉铁钉，做为轴线控制桩，并用水泥砂浆加以保护，形成二级控制网。将指定的水准点引入施工现场，按三、四等水准测量要求，在施工现场周围的固定物上或地面布设水准点，水准点点位选择于稳定、便于通视、不易破坏之处，并作好标志和保护。点的密度要能满足施工过程中标高传递方便的要求，建立水准控制点。水准测量根据现场实际情况，采用支水准点路线往返测或闭合水准路线的形式进行。在闭合差不超过允许值的情况下计算出各个水准点的高程，并保存好各项记录。（二）、开挖方式的确立由于本工程地下室占地面积大，建筑物长度达130.57米，宽度达66.90米。根据工程这一特点，拟采用机械大开挖与人工清土相结合的开挖方式。具体为-3.60米以上采用1m3的履带式反铲挖掘机开挖；-3.60以下采用人结合一台0.4m3的履带式反铲挖掘机开挖；承台、基础梁、地梁部分土方由人工开挖。开挖出的土方用自卸汽车运至甲方指定地点。（三）、开挖方法基坑开挖程序一般是：测量放线—切线分层开挖—排降水—修坡—整平清土（挖承台、基础梁、地梁土方）—基坑验收针对本工程长度较长，需挖方量较大的特点。拟采用两台1m3的履带式反铲挖掘机从一端向另一端进行开挖，（总体施工顺序为：由北向南推进）。先由机械进行大开挖挖至-3.60m，再由人工结合机械采用挖基坑的方式挖至基底，拟每台挖机配合20个壮工，确保清土进度，不留患工和尾巴。如出现天气等不利因素，安排0.3m3反铲挖掘机一台帮助人工挖承台、基础梁、地梁土方及清理坑底土方。大小挖机互相之间预留工作面长度不得大于小挖机的回转半径，小挖机在大挖机预留工作面上操作时，其操作面土层厚度分别控制为：距地下室底板垫层底厚度不小于200mm；距桩顶厚度不小于800mm。为防止超挖，在开挖过程中，要及时复核基坑内土面标高是否符合要求，以免出现欠挖、超挖等现象，严禁使用挖机开挖承台基坑。进行承台开挖时，防止破坏桩端和扰动土层，是本分项工程的要点，因此为防止机械挖土破坏桩基，0.5m3反铲挖至距基底300mm时，改用人工开挖,挖至距基底150时,停止开挖，以保证桩身完好无损，待施工承台垫层时，再由人工挖至设计标高，以避免因超挖而破坏原状土。挖土时，应保证桩身四周对称开挖，每层开挖深度不大于500mm，以切实防止桩身因土的侧向压力而产生倾斜、位移、折断等现象发生。（四）、放坡本工程挖土深度从地质勘察报告分析，基本位于绝对高程6.9米到绝对高程4.9米间，从开挖深度考虑本工程土方开挖属于支护土方。故采取放坡方式，放坡系数为1：1.25，每边预留工作面300mm，对松动边坡应实行台阶式放坡，以确保边坡稳定。（五）、土方运输土方施工前，先测好场地标高，对基础土方进行平衡计算，预留回填的土方堆放于甲方指定的地点，多余土方外运。用于回填的土方集中堆放，并用钢管进行围护，上覆盖彩条布，以保证回填土的质量。（六）、排水根据地质勘察报告探明地下水高度和基坑开挖深度...
