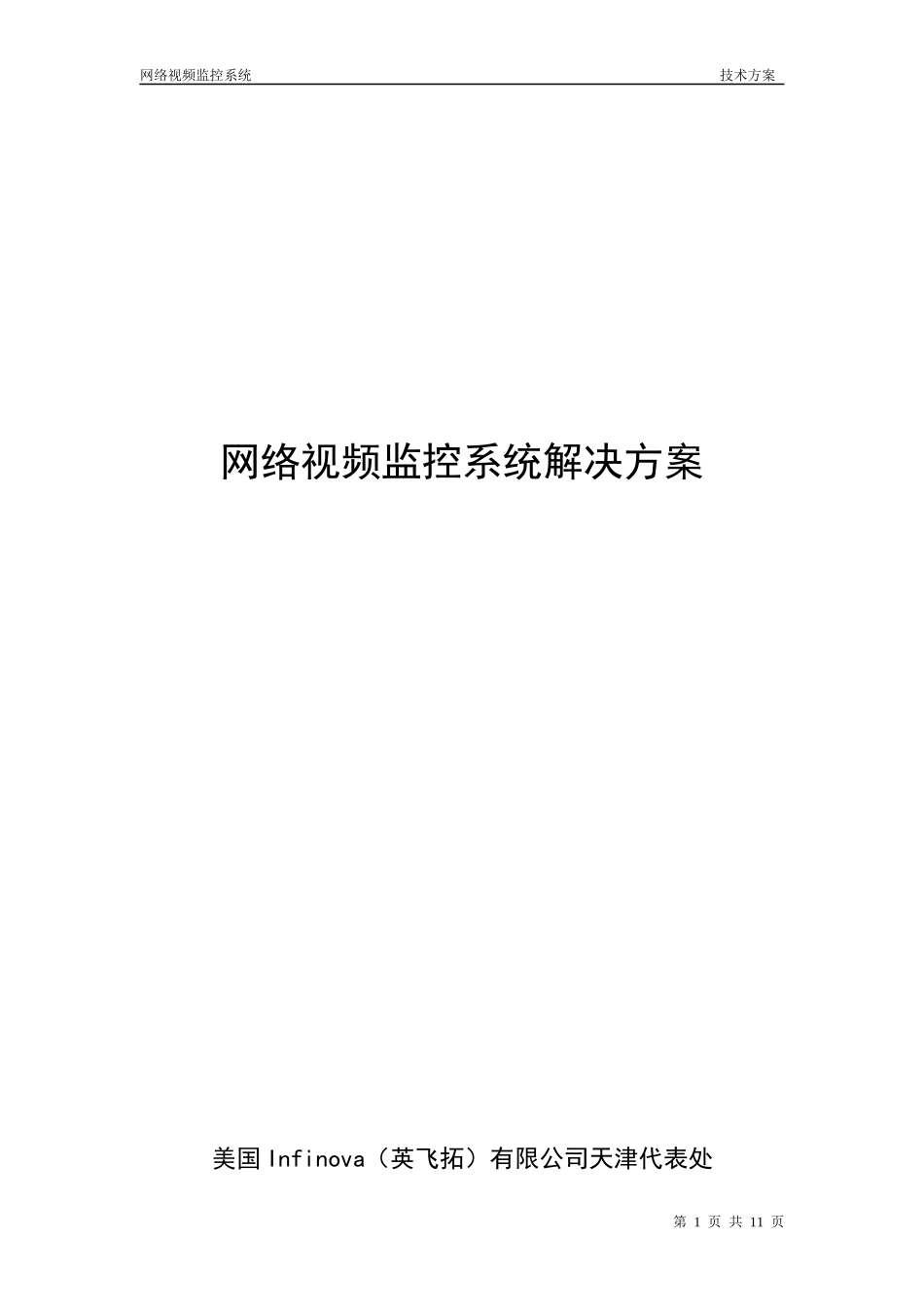

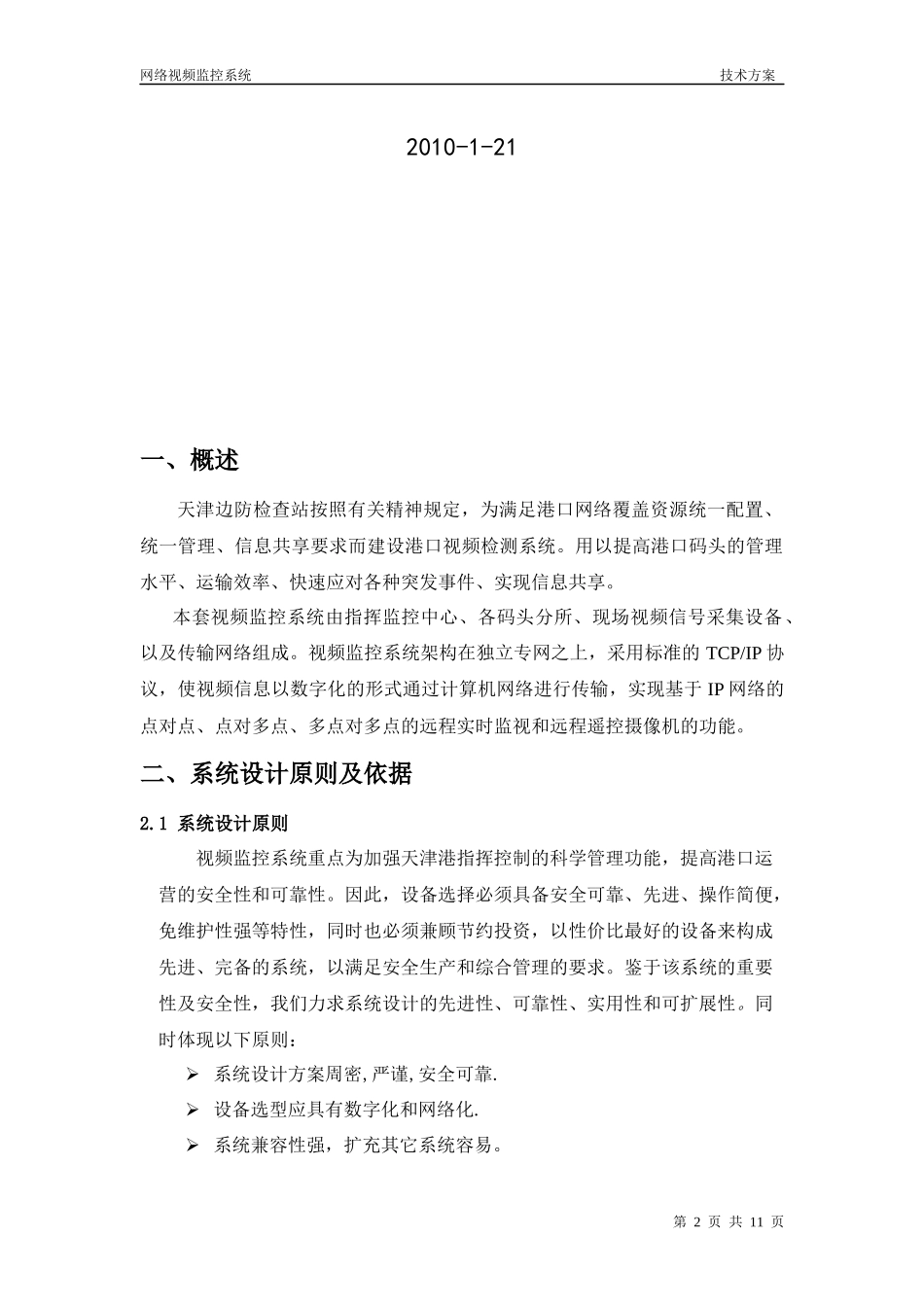

网络视频监控系统技术方案网络视频监控系统解决方案美国Infinova（英飞拓）有限公司天津代表处第1页共11页网络视频监控系统技术方案2010-1-21一、概述天津边防检查站按照有关精神规定，为满足港口网络覆盖资源统一配置、统一管理、信息共享要求而建设港口视频检测系统。用以提高港口码头的管理水平、运输效率、快速应对各种突发事件、实现信息共享。本套视频监控系统由指挥监控中心、各码头分所、现场视频信号采集设备、以及传输网络组成。视频监控系统架构在独立专网之上，采用标准的TCP/IP协议，使视频信息以数字化的形式通过计算机网络进行传输，实现基于IP网络的点对点、点对多点、多点对多点的远程实时监视和远程遥控摄像机的功能。二、系统设计原则及依据2.1系统设计原则视频监控系统重点为加强天津港指挥控制的科学管理功能，提高港口运营的安全性和可靠性。因此，设备选择必须具备安全可靠、先进、操作简便，免维护性强等特性，同时也必须兼顾节约投资，以性价比最好的设备来构成先进、完备的系统，以满足安全生产和综合管理的要求。鉴于该系统的重要性及安全性，我们力求系统设计的先进性、可靠性、实用性和可扩展性。同时体现以下原则：系统设计方案周密,严谨,安全可靠.设备选型应具有数字化和网络化.系统兼容性强，扩充其它系统容易。第2页共11页网络视频监控系统技术方案人机对话(界面)操作方便,实用性强.在满足各项功能的前提条件下，尽可能降低费用《民用闭路监控电视系统工程技术规范》GB50198-94为参考规范。2.2设计依据《视频安防监控系统技术要求》（GA/T367-2001）《中华人民共和国通信行业标准》（YD/T926）《民用建筑电气设计规范》（JBJ/T16-92）《建筑及建筑群综合布线系统工程施工及验收规范》（GB/T50312-2000）《屏蔽双绞线系统现场测试传输性能规范》（EIA/TIATSB67）《电气装置安装工程施工及验收规范》（GBJ120-88）《闭路电视监控系统工程规范》（GB50198-94）《10BASE-T，100BASE-TX标准》（IEEE802.3，IEEE802.3U）《计算机网络实时监控系统》（Q/SBK005-2001）《智能建筑设计标准》（DBJ08-47-95）《工业电视系统工程设计规范》（GBJ115-87）《民用闭路电视监视系统工程技术规范》（GB50918-94）《安全防范工程程序与要求》（GA/T75-94）《安全防范工程费用概预算编制办法》（GA/T70-94）《安全防范工程开工程序与要求》（GA/T95-94）《电器装置工程施工和验收规范》建设单位设计施工要求；三、系统方案设计3．1系统网络拓扑结构本套视频监视系统由现场监视系统和监控中心两个部分组成。整个网络为独立专网。系统拓扑图如下所示：第3页共11页网络视频监控系统技术方案第4页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页3．2系统组成3．2．1现场监视系统现场监视系统分布在码头、外围周界、街道、周边环境等区域，由现场监视设备、报警设备、音频设备、网络设备和弱电井等部分组成。现场监视系统主要包括摄像机、球机、云台、红外对射等报警采集设备等设备。现场监视设备采集的视频信号通过视频线直接进入光端机发射机（如果距离很近可以直接拉视频线），由光端机通过光纤直接传输到后端核心设备。从而组建视频监视系统，供监控中心及派出监控分中心访问。现场监视设备完成音视频信息与报警信息的采集、压缩和传输功能，同时现场监视设备也能够接收各级视频监视系统下发的控制命令，做出正确的响应现场视频监控系统不仅处理所覆盖范围的视频图像，以及各设备机房的视频图像，并能够对现场监视设备下发控制命令进行远程控制，实现视频数据的采集处理和管理等功能。视频采集部分：视频采集部分采用高清枪式摄像机和快速球形摄像机。数字化处理部分：数字化监控处理部分作为监控系统的重中之重，数字化监控最基本的特征就是系统运用了计算机技术的最新成果，信号处理全部数字化。采用多业务平台来实现多设备同时浏览控制，多级接入，融合老式光端机、矩阵和传统数字系统软件的功能，使得数字组网更加方便快捷，设备精简到最少，是施工和维护更加简...
