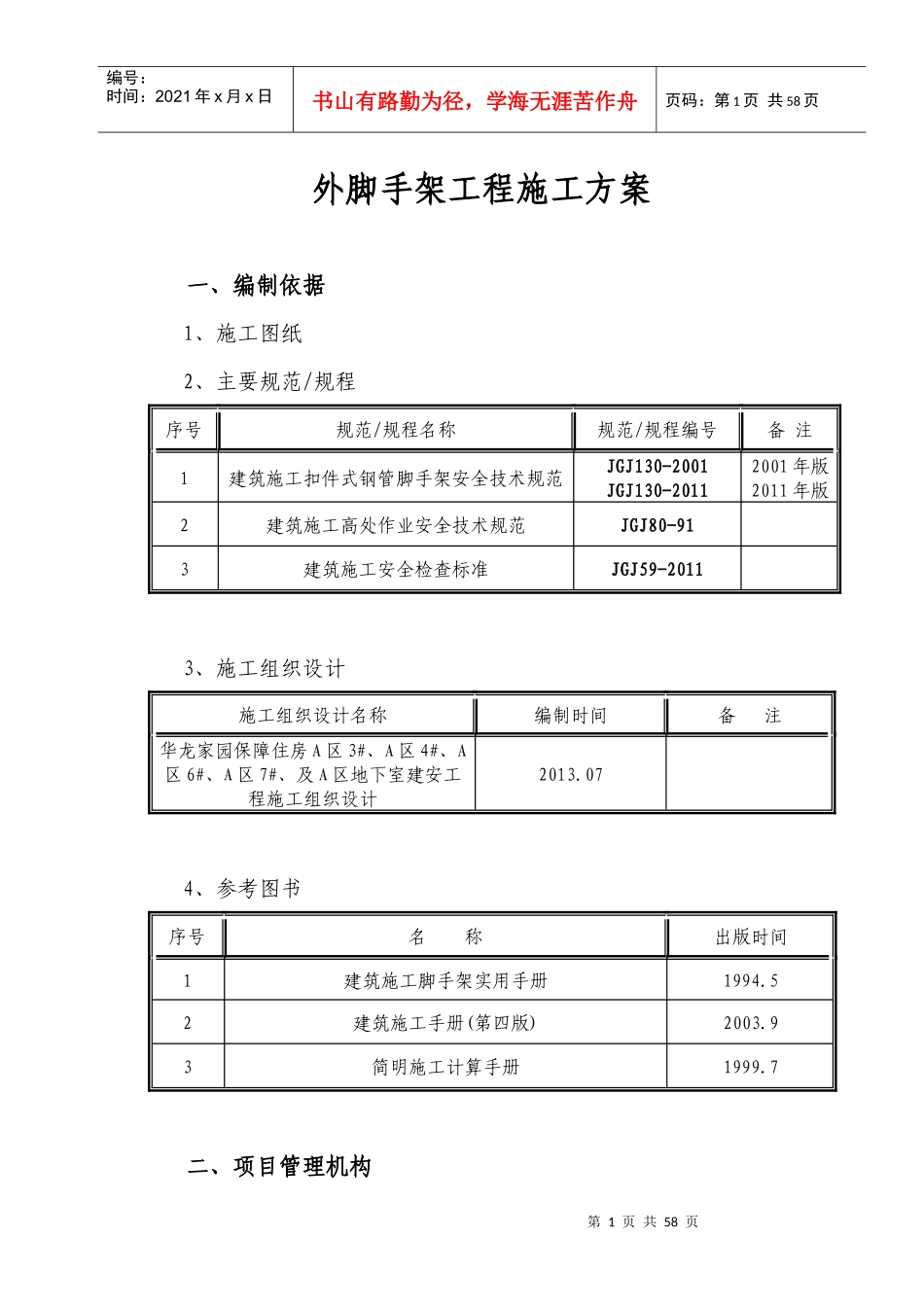

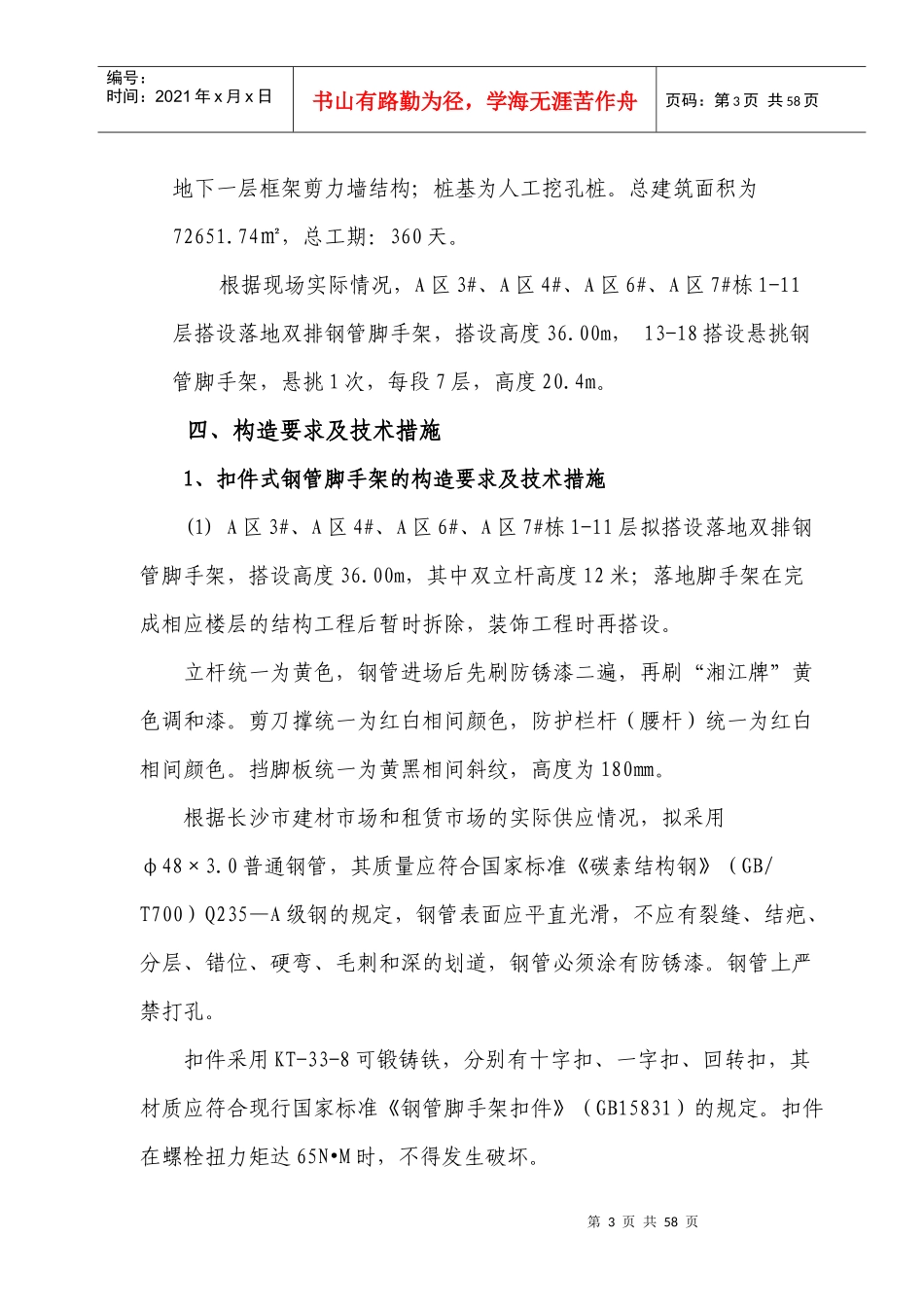

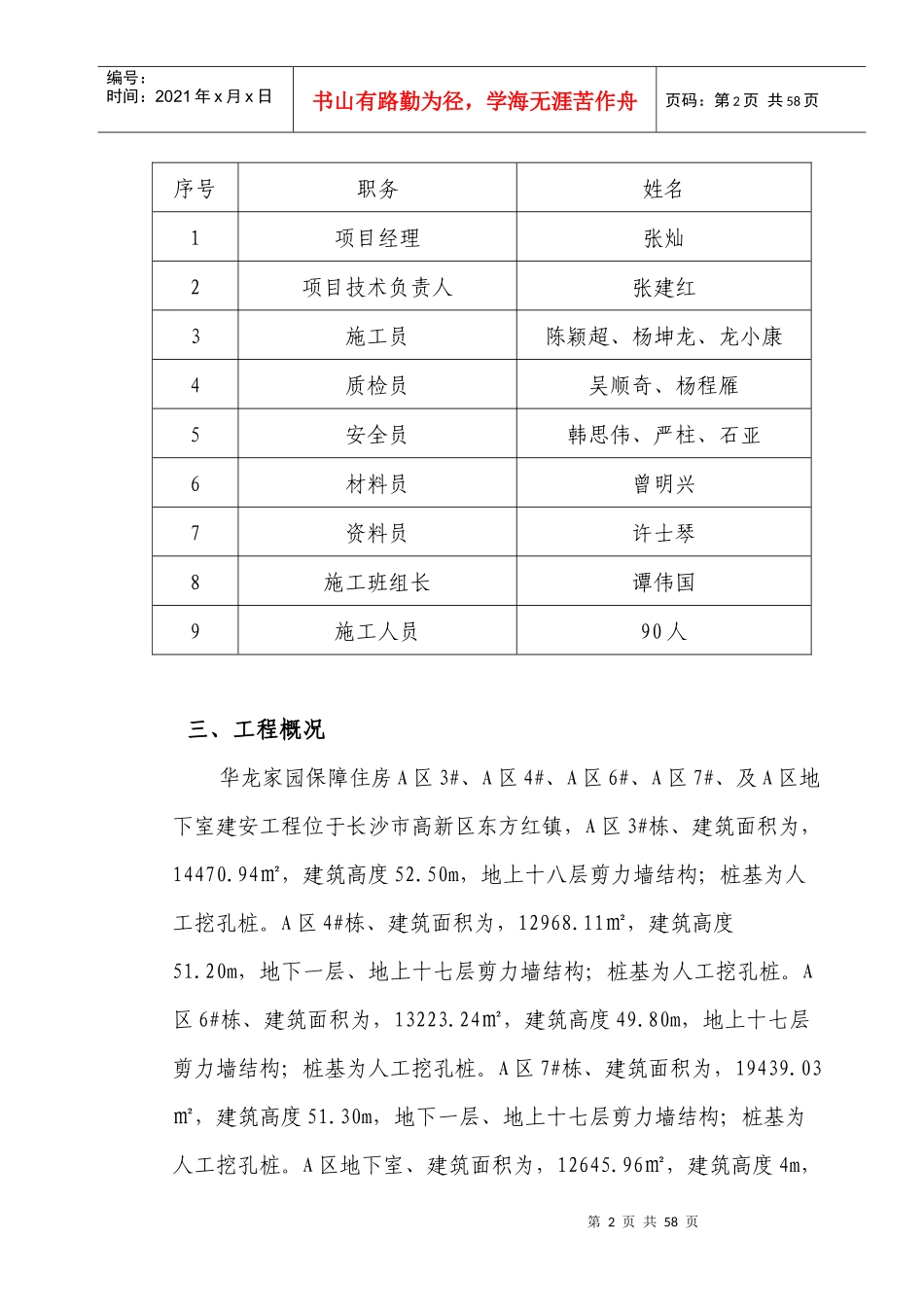

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页外脚手架工程施工方案一、编制依据1、施工图纸2、主要规范/规程序号规范/规程名称规范/规程编号备注1建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001JGJ130-20112001年版2011年版2建筑施工高处作业安全技术规范JGJ80-913建筑施工安全检查标准JGJ59-20113、施工组织设计施工组织设计名称编制时间备注华龙家园保障住房A区3#、A区4#、A区6#、A区7#、及A区地下室建安工程施工组织设计2013.074、参考图书序号名称出版时间1建筑施工脚手架实用手册1994.52建筑施工手册(第四版)2003.93简明施工计算手册1999.7二、项目管理机构第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页序号职务姓名1项目经理张灿2项目技术负责人张建红3施工员陈颖超、杨坤龙、龙小康4质检员吴顺奇、杨程雁5安全员韩思伟、严柱、石亚6材料员曾明兴7资料员许士琴8施工班组长谭伟国9施工人员90人三、工程概况华龙家园保障住房A区3#、A区4#、A区6#、A区7#、及A区地下室建安工程位于长沙市高新区东方红镇，A区3#栋、建筑面积为，14470.94㎡，建筑高度52.50m，地上十八层剪力墙结构；桩基为人工挖孔桩。A区4#栋、建筑面积为，12968.11㎡，建筑高度51.20m，地下一层、地上十七层剪力墙结构；桩基为人工挖孔桩。A区6#栋、建筑面积为，13223.24㎡，建筑高度49.80m，地上十七层剪力墙结构；桩基为人工挖孔桩。A区7#栋、建筑面积为，19439.03㎡，建筑高度51.30m，地下一层、地上十七层剪力墙结构；桩基为人工挖孔桩。A区地下室、建筑面积为，12645.96㎡，建筑高度4m，第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页地下一层框架剪力墙结构；桩基为人工挖孔桩。总建筑面积为72651.74㎡，总工期：360天。根据现场实际情况，A区3#、A区4#、A区6#、A区7#栋1-11层搭设落地双排钢管脚手架，搭设高度36.00m，13-18搭设悬挑钢管脚手架，悬挑1次，每段7层，高度20.4m。四、构造要求及技术措施1、扣件式钢管脚手架的构造要求及技术措施(1)A区3#、A区4#、A区6#、A区7#栋1-11层拟搭设落地双排钢管脚手架，搭设高度36.00m，其中双立杆高度12米；落地脚手架在完成相应楼层的结构工程后暂时拆除，装饰工程时再搭设。立杆统一为黄色，钢管进场后先刷防锈漆二遍，再刷“湘江牌”黄色调和漆。剪刀撑统一为红白相间颜色，防护栏杆（腰杆）统一为红白相间颜色。挡脚板统一为黄黑相间斜纹，高度为180㎜。根据长沙市建材市场和租赁市场的实际供应情况，拟采用φ48×3.0普通钢管，其质量应符合国家标准《碳素结构钢》（GB/T700）Q235—A级钢的规定，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺和深的划道，钢管必须涂有防锈漆。钢管上严禁打孔。扣件采用KT-33-8可锻铸铁，分别有十字扣、一字扣、回转扣，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。扣件在螺栓扭力矩达65N•M时，不得发生破坏。第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页扣件螺栓采用A3材料，3m竹脚手板，采用市质监站认可推广使用的名优密目式安全网，14#镀锌铁丝绑扎安全网。(2)立杆采用φ48×3.0钢管，立杆的纵距为1.5m，立杆的横距为1.05m，大横杆的步距为1.7m，第一步架步距为1.5m。落地架位于后浇带附近的部位，采用16#槽钢设置横梁进行加固处理。(3)大横杆大横杆置于小横杆之下,在立柱的内侧,用直角扣件与立柱扣紧;其长度大于3跨，且不小于6m,同一步大横杆四周要咬圈。大横杆采用对接扣件连接,其接头交错布置,不在同步同跨内。相邻接头水平距离≥50cm,各接头距立柱距离≤La/3。(4)小横杆每一立杆与大横杆相交处，即主节点处必须设置一根小横杆,用直角扣件扣紧在大横杆上且严禁拆除。作业层非主节点处的小横杆应根据支承脚手板的需要等距离设置，其最大间距不应大于75cm。小横杆伸出外排大横杆边缘距离应≥10cm；伸出里排大横杆距结构外边缘15cm,且长度不大于44cm。上、下层小横杆应在立...
